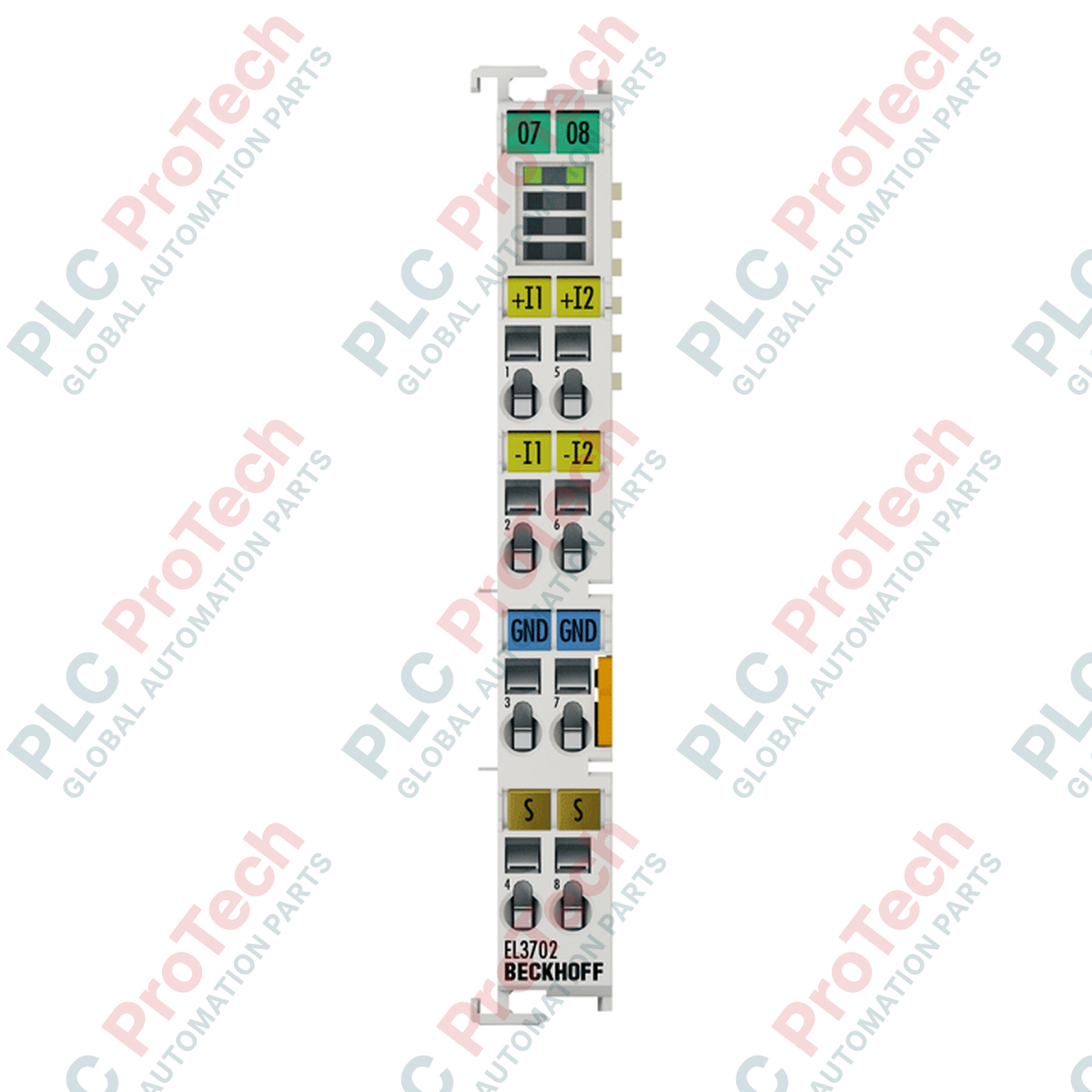

BECKHOFF EL3702 EtherCAT terminál

SKU EL3702

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL3702
Origin Germany
Product Type: Terminály EtherCAT
Payment: T/T, Western Union
Weight: 0.06 kg
Dimensions: 12 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Popis

BECKHOFF EL3702 je vysoce výkonný dvoukanálový terminál analogových vstupů určený pro vysokorychlostní a vysoce přesná měření napětí. V rámci modulárního systému I/O EtherCAT podporuje sběr diferenčních signálů v rozsahu -10 až +10 V s rozlišením 16 bitů. Je navržen speciálně pro dynamické měřicí úlohy vyžadující synchronní vysokofrekvenční sběr dat v distribuovaných řídicích systémech.

Klíčovou funkcí BECKHOFF EL3702 je podpora technologie oversamplingu. Ta umožňuje terminálu vzorkovat hodnoty analogových vstupů s výrazně vyšší frekvencí, než je doba cyklu řízení masteru. Pomocí distribuovaných hodin EtherCAT (DC) jsou získaná měření přesně časově označena a synchronizována v celé síti s přesností pod jednu mikrosekundu, což z terminálu činí vynikající volbu pro detailní analýzu signálů a monitorování přechodových stavů.

Funkce

Dva diferenční analogové vstupní kanály určené pro napěťové signály ±10 V.
Technologie oversamplingu s volitelným faktorem (n = 1 až 100) pro vlastní profily sběru dat.
Maximální vzorkovací frekvence 10 mikrosekund (100 ks/s) na kanál, prováděná současně.
Rozlišení 16bitového analogově-digitálního převodu (včetně znaménka) pro věrnou rekonstrukci signálu.
Integrovaná podpora distribuovaných hodin (DC) zajišťující přesnost synchronizace menší než 1 mikrosekunda.
Elektrická izolace 500 V mezi logikou sběrnice E-bus a přiváděným signálovým napětím.
Kompaktní pouzdro o šířce 12 mm se stavovými LED diodami indikujícími provozní a diagnostické stavy.

Aplikace

Vysokorychlostní záznam přechodových signálů a průběhů.
Analýza vibrací, akustická měření a monitorování technického stavu konstrukcí.
Dynamické monitorování síly, tlaku nebo krouticího momentu na zkušebních stolicích.
Rychlé systémy řízení se zpětnou vazbou, kde je kritická nízká latence odezvy.
Systémy řízení kvality vyžadující vysokofrekvenční analýzu signálů ze senzorů.

Technické specifikace

Obecné

Parametr	Specifikace
Výrobce	BECKHOFF
Model	EL3702
Typ produktu	Terminál EtherCAT
Provedení	Kompaktní svorkové pouzdro se signálními LED diodami
Materiál	Polykarbonát
Rozměry (Š × V × H)	12 mm × 100 mm × 68 mm
Instalace	Montáž na lištu DIN 35 mm (EN 60715) s aretačním mechanismem
Hmotnost	Přibližně 60 g

Signál a I/O

Parametr	Specifikace
Počet vstupů	2 (diferenční)
Typ signálu	Diferenční napětí
Rozsah signálového napětí	-10 V až +10 V
Vnitřní odpor	> 200 kOhm
Mezní frekvence vstupního filtru	80 kHz
Doporučená šířka vstupního pásma	0 až 30 kHz
Souhlasné napětí (UCM)	Max. 35 V

Elektrické údaje

Parametr	Specifikace
Napájení	Prostřednictvím sběrnice E-bus
Příkon (E-bus)	Typ. 200 mA
Zatížitelnost napájecích kontaktů	Max. 10 A
Elektrická izolace	500 V (E-bus / napětí signálu)

Výkon a synchronizace

Parametr	Specifikace
Doba převodu	~ 10 mikrosekund na vzorek
Rozlišení	16 bitů (včetně znaménka)
Maximální vzorkovací frekvence	10 mikrosekund / 100 ksps na kanál, současně
Faktor převzorkování (n)	1 až 100 (volitelná hodnota)
Chyba měření (do 10 Hz)	< ±0,3 % (vztaženo k hodnotě plného rozsahu)
Distribuované hodiny (DC)	Ano
Přesnost distribuovaných hodin	<< 1 mikrosekunda
Šířka procesního obrazu	Vstup: n × 2 × 16bitová data; volitelně čítač cyklů 2 × 16 bitů, čas StartNextLatch 4 bajty

Připojení

Parametr	Specifikace
Technologie zapojení	Ovládání pružiny šroubovákem
Průřez vodiče (plný/lankový)	0,08 až 2,5 mm² (AWG 28 až 14)
Průřez vodiče (s dutinkou)	0,14 až 1,5 mm² (AWG 26 až 16)
Délka odizolení	8 až 9 mm

Prostředí a bezpečnost

Parametr	Specifikace
Provozní teplota	-25 až +60 °C
Teplota skladování	-40 až +85 °C
Relativní vlhkost	95 %, nekondenzující
Odolnost proti vibracím a rázům	Vyhovuje EN 60068-2-6 / EN 60068-2-27
Odolnost proti elektromagnetickému rušení / emise	Vyhovuje EN 61000-6-2 / EN 61000-6-4
Stupeň krytí	IP20
Montážní poloha	Variabilní
Schválení a označení	CE, UL, ATEX, IECEx, cFMus

Pokyny k instalaci

Odpojení systému od napětí: Před vložením, vyjmutím nebo zapojováním jakéhokoli modulu vždy odpojte napájení celého bloku sběrnicových terminálů.
Montáž na lištu DIN: Nasuňte terminál EL3702 na standardní lištu DIN 35 mm (EN 60715), dokud západka bezpečně nezapadne na místo.
Připojení terminálu: Zajistěte, aby byl terminál zatlačen těsně k sousedním modulům, a byl tak zaručen spolehlivý kontakt pro sběrnici E-bus a potenciálové propojení.
Zapojení: Vložte vhodný šroubovák do uvolňovacího otvoru, otevřete pružinovou svorku, zasuňte odizolovaný vodič (8 až 9 mm) do kontaktního bodu a šroubovák uvolněte. Pro analogové signály používejte stíněné kabely, abyste minimalizovali elektromagnetické rušení.
Konfigurace: Prohledejte terminál v nástroji TwinCAT System Manager, zvolte požadovaný faktor převzorkování a propojte výsledné proměnné procesního obrazu se svou řídicí aplikací.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the main function of the BECKHOFF EL3702?

The BECKHOFF EL3702 is a 2-channel analog input EtherCAT Terminal designed for high-speed acquisition of voltage signals in the range of ±10 V using differential input technology and oversampling capabilities.

What is the maximum sampling rate of the BECKHOFF EL3702?

The BECKHOFF EL3702 supports a maximum sampling rate of 10 microseconds (100 ksamples/s) per channel simultaneously, depending on the chosen oversampling factor.

How does oversampling work on the BECKHOFF EL3702?

The BECKHOFF EL3702 registers multiple analog measurements within a single PLC cycle (using an oversampling factor of 1 to 100) and transmits them in a structured packet back to the controller via EtherCAT.

Does the BECKHOFF EL3702 support Distributed Clocks (DC)?

Yes, the BECKHOFF EL3702 supports EtherCAT Distributed Clocks (DC), enabling synchronization precision of significantly less than 1 microsecond across all networked nodes.

What are the power requirements for the BECKHOFF EL3702?

The BECKHOFF EL3702 is powered directly from the E-bus backplane with a typical current consumption of 200 mA; it does not draw current from the external field-side power contacts.
