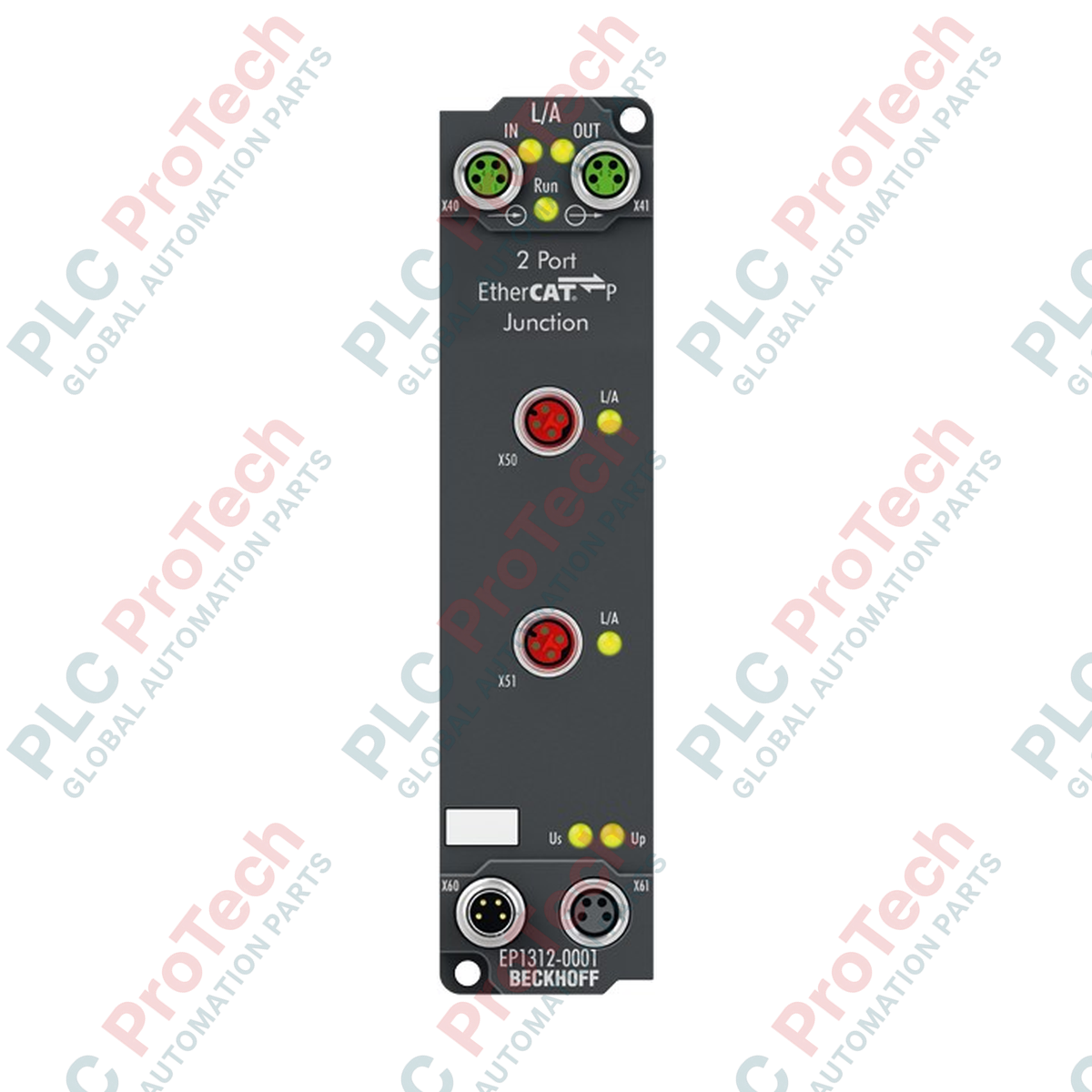

BECKHOFF EP1312-0001 EtherCAT Box

SKU EP1312-0001

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EP1312-0001
Origin Germany
Product Type: EtherCAT Box
Payment: T/T, Western Union
Weight: 0.5 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

Popis

BECKHOFF EP1312-0001 je modul EtherCAT Box určený k propojení odbočovacích uzlů EtherCAT P v průmyslové automatizační síti. Tento modul slouží jako rozšiřující odbočovací uzel a umožňuje přímé připojení zařízení EtherCAT P, která kombinují komunikaci a napájení v jediném kabelu, do náročných prostředí vyžadujících decentralizované architektury I/O.

Modul EP1312-0001 je vybaven robustními fyzickými rozhraními a umístěn v ochranném krytu, což umožňuje modulární topologie strojů bez nutnosti instalace do rozvaděče. Zpracovává vstupní a výstupní připojení prostřednictvím standardizovaných konektorů M8 a podporuje decentralizovanou distribuci sítě při zachování možností komunikace v reálném čase v celé infrastruktuře EtherCAT.

Vlastnosti

Funkce propojení odbočovacích uzlů EtherCAT P v decentralizovaných sítích EtherCAT
Integrovaná sběrnicová rozhraní se zásuvkami M8 a kódovanými zásuvkami M8
Přímé napájení a navazující připojení prostřednictvím napájecích zásuvek M8
Navrženo pro montáž bez rozvaděče v náročných průmyslových prostředích
Splňuje průmyslové normy pro vibrace, rázy a elektromagnetickou kompatibilitu

Použití

Decentralizované obráběcí stroje a modulární montážní systémy
Dopravníkové systémy a zařízení pro manipulaci s materiálem vyžadující distribuci I/O bez rozvaděče
Balicí stroje s distribuovanými sítěmi snímačů a akčních členů
Automatizované výrobní buňky pracující v prostředí vystaveném prachu a vlhkosti

Technické specifikace

Obecné

Parametr	Specifikace
Výrobce	BECKHOFF
Přesný model	EP1312-0001
Typ produktu	EtherCAT Box
Úloha v systému EtherCAT	Propojení odbočovacích uzlů EtherCAT P

Komunikace a rozhraní

Parametr	Specifikace
Počet kanálů	VSTUP: 1× EtherCAT, VÝSTUP: 1× EtherCAT, 2× EtherCAT P
Rozhraní sběrnice	2× stíněný šroubový konektor M8; 2× šroubový konektor M8 s kódováním P

Elektrické vlastnosti

Parametr	Specifikace
Jmenovité napětí	24 V DC (-15 % / +20 %)
Celkový proud	Max. 3 A na US a UP pro všechny porty EtherCAT P celkem
Odběr proudu z US	Typicky 120 mA
Připojení napájení	Napájení: 1× konektor M8 samec, 4 piny; připojení downstream: 1× konektor M8 samice, 4 piny

Environmentální a mechanické vlastnosti

Parametr	Specifikace
Rozsah provozních teplot	-25 až +60 °C
Rozsah skladovacích teplot	-40 až +85 °C
Odolnost proti vibracím	Vyhovuje EN 60068-2-6
Odolnost proti rázům	Vyhovuje EN 60068-2-27
Elektromagnetická odolnost	Vyhovuje EN 61000-6-2
Elektromagnetické emise	Vyhovuje EN 61000-6-4
Stupeň krytí	IP65, IP66, IP67 (vyhovuje EN 60529)
Montážní poloha	Proměnná

Schválení

Parametr	Specifikace
Schválení a označení	CE, UL

Pokyny k instalaci

Před zahájením instalačních prací nebo údržby se ujistěte, že celý řídicí systém i napájecí zdroje na straně pole jsou zcela bez napětí.
Zkontrolujte kryt EP1312-0001, konektory M8 a těsnicí plochy, zda nejsou viditelně poškozené při přepravě nebo znečištěné.
Modul bezpečně upevněte na rovný povrch stroje nebo montážní profil pomocí vhodných upevňovacích prvků odpovídajících různým montážním polohám.
Připojte přívodní síťový kabel EtherCAT k určenému stíněnému konektoru M8 a napájecí kabel ke čtyřpinovému konektoru M8 samec.
Připojte zařízení EtherCAT P na straně downstream ke konektorům M8 s kódováním P a zajistěte, aby celkový odebíraný proud nepřekročil stanovené limity pro US a UP.
Ověřte, zda jsou všechny šroubové konektory správně usazeny a dotaženy, aby byla zachována ochrana IP65/66/67 proti vniknutí vlhkosti a prachu.
Zapněte systém a ověřte jeho provozní stav pomocí diagnostických indikátorů modulu a inženýrského prostředí TwinCAT.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF EP1312-0001?

The BECKHOFF EP1312-0001 functions as an EtherCAT Box module designed specifically for the coupling of EtherCAT P junctions within a decentralized industrial network.

What bus interfaces are available on the BECKHOFF EP1312-0001?

The BECKHOFF EP1312-0001 features two shielded M8 sockets for standard EtherCAT communication and two P-coded M8 sockets for EtherCAT P junctions.

What are the power supply connection details for the EP1312-0001?

The BECKHOFF EP1312-0001 connects power via a 4-pin M8 male socket for the feed and a 4-pin M8 female socket for downstream connections, operating at a nominal voltage of 24 V DC.

What environmental protection rating does the BECKHOFF EP1312-0001 provide?

The BECKHOFF EP1312-0001 conforms to IP65, IP66, and IP67 protection ratings under EN 60529, making it suitable for harsh machine-level installations without control cabinets.

What approvals and certifications apply to the BECKHOFF EP1312-0001?

The BECKHOFF EP1312-0001 carries CE and UL approvals and conforms to relevant industrial standards for vibration, shock, and EMC immunity and emission.
