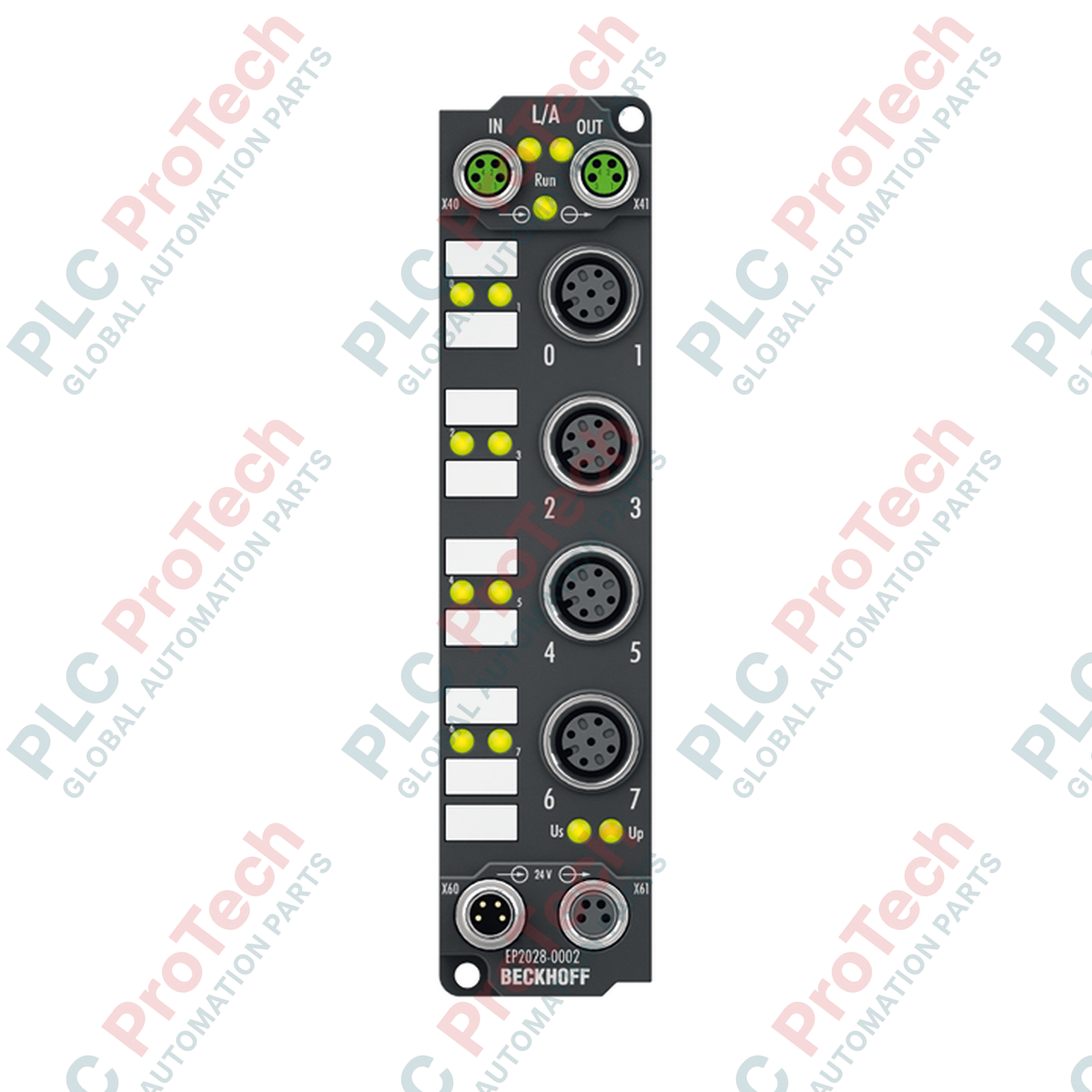

BECKHOFF EP2028-0002 EtherCAT Box, 8kanálový modul digitálních výstupů

Popis

BECKHOFF EP2028-0002 je průmyslový EtherCAT Box s krytím IP67 určený pro decentralizované automatizační architektury. Je vybaven osmi digitálními výstupy, které spínají elektrické zátěže až do 24 V DC. Modul je navržen k přímé montáži na stroj mimo tradiční rozvaděče a zjednodušuje zapojení v terénu umístěním ovládání digitálních výstupů blíže k provoznímu procesu.

Každý z osmi výstupních kanálů v modulu BECKHOFF EP2028-0002 je individuálně chráněn proti zkratu, což zvyšuje bezpečnost na straně zařízení a zjednodušuje diagnostiku. Díky spínací kapacitě až 2 A na kanál (omezené celkovým součtovým proudem 4 A) je tento EtherCAT Box určen k ovládání akčních členů, stykačů, elektromagnetických ventilů a indikačních lamp v náročných průmyslových prostředích.

Vlastnosti

• Osm digitálních výstupních kanálů s nominálním napětím 24 V DC.
• Vysoká proudová zatížitelnost až 2 A na výstupní kanál (celkový kumulativní limit 4 A).
• Individuálně chráněné výstupy proti zkratu pro izolaci lokalizovaných poruch zapojení.
• Průmyslové konektory M12 (5pinové, s kódováním A) pro bezpečné připojení akčních členů.
• Rozhraní sběrnice EtherCAT využívající dvě stíněné šroubovací zásuvky M8.
• Napájecí přívod a průchozí připojení navazujícího vedení prostřednictvím 4pinových konektorů M8.
• Vysoce odolný kryt s krytím IP65, IP66 a IP67.
• Shoda s požadavky pro nebezpečné prostory ATEX zóny 2 v prostředí s nebezpečím výbuchu.

Použití

• Decentralizované spínání vysokoproudých solenoidů, cívek stykačů a ventilů.
• Prostředí pro řízení s montáží na stroji bez ochranných elektrických rozvaděčů.
• Decentralizované systémy balení, třídění a manipulace s materiálem.
• Průmyslové provozy s ochranou proti výbuchu vyžadující polní přístroje s certifikací ATEX.

Technické specifikace

Pokyny k instalaci

1. Před montáží nebo manipulací s modulem se ujistěte, že je napájení systému zcela odpojeno.
2. EtherCAT Box bezpečně upevněte na rovný povrch pomocí integrovaných montážních otvorů, abyste zabránili mechanickému namáhání nebo problémům s vibracemi.
3. Připojte vstupní a výstupní síťová vedení EtherCAT ke stíněným šroubovacím konektorům M8. Zajistěte šroubovací spoje, aby byla zachována specifikovaná úroveň ochrany IP.
4. Přiveďte napájení 24 V DC ke 4pinovému konektoru M8 s kolíky. Pokud napájíte navazující skříňky, připojte kabel k navazující skříňce ke 4pinovému konektoru M8 se zdířkami.
5. Připojte kabely akčních členů ke kódovaným 5pinovým zásuvkám M12 typu A. Na všechny nepoužívané porty nasaďte ochranné krytky, aby se zabránilo vniknutí nečistot z okolního prostředí.
6. Dodržujte správné postupy uzemnění, abyste zabránili elektromagnetickému rušení.

Doporučení k výměně

1. Před zahájením výměny odpojte od modulu všechny zdroje elektrického napájení a řídicí signály.
2. Před demontáží pečlivě zaznamenejte přiřazení portů a uspořádání fyzické kabeláže všech připojení M8 a M12.
3. Vadný modul nahraďte identickým modulem BECKHOFF EP2028-0002.
4. Znovu připojte kabely k určeným portům a zajistěte, aby byly všechny šroubovací zámky pevně utaženy.
5. Před obnovením běžného provozu ověřte v TwinCAT, zda konfigurace EtherCAT odpovídá revizi zařízení.
