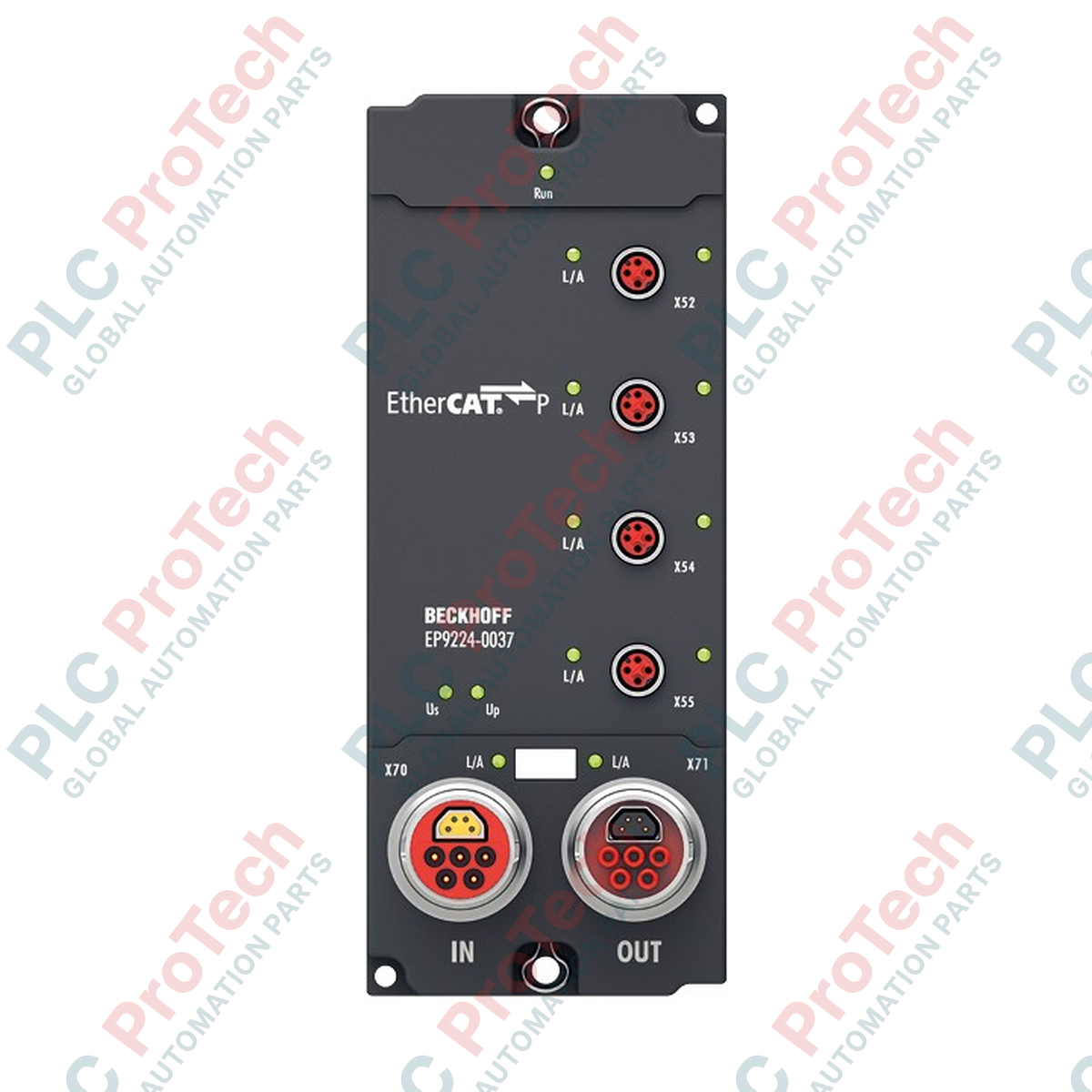

BECKHOFF EP9224-0037 napájecí distributor EtherCAT Box

Popis

BECKHOFF EP9224-0037 je EtherCAT Box s krytím IP67 navržený pro robustní distribuci, větvení a diagnostiku napájení v sítích EtherCAT P. Slouží jako aktivní odbočka EtherCAT P a umožňuje bezpečný přívod, průchozí vedení a větvení napájení Us (systémové a senzorové napájení) a Up (periferní napětí pro akční členy). Díky robustním konektorům B17 ENP s bezpečným bajonetovým uchycením tento modul distribuuje přiváděné napájení do navazujících zařízení a průběžně monitoruje elektrické parametry každé větve.

Integrované měřicí obvody v zařízení BECKHOFF EP9224-0037 sledují vstupní napětí, vstupní proudy a jednotlivé výstupní proudy všech kanálů. Tyto diagnostické informace jsou přenášeny přímo prostřednictvím procesních dat do řídicího systému master, což umožňuje rychlou detekci přetížení a lokální izolaci. V případě systémové poruchy nebo výpadku napájení interní funkce protokolování dat zaznamenává relevantní diagnostická data, což zjednodušuje odstraňování problémů a údržbu.

Vlastnosti

• Aktivní distribuce napájení EtherCAT P a odbočka topologie.
• Stíněné konektory B17 ENP s bezpečným bajonetovým uchycením.
• Jeden vstup ENP B17, jeden průchozí konektor ENP B17 a čtyři výstupní kanály EtherCAT P s kódováním M8 P.
• Průběžné monitorování napětí a proudu pro větve Us a Up.
• Integrovaná funkce protokolování dat pro zaznamenávání událostí během elektrických poruch.
• Diagnostická zpětná vazba v reálném čase přenášená přímo prostřednictvím standardních procesních dat.
• Skříň s krytím IP67 vhodná pro instalaci bez rozváděčové skříně v náročných prostředích.

Použití

• Decentralizované vedení napájení a vytváření odbočkové topologie v modulárních strojích.
• Distribuce systému průmyslové sběrnice vyžadující přenos vysokého proudu a lokální diagnostickou zpětnou vazbu.
• Úpravy konfigurace hvězdicové topologie v komplexních průmyslových sítích EtherCAT P.
• Instalace strojů bez rozváděčové skříně vyžadující ochranu IP67 proti kapalinám a prachu.

Technické specifikace

Obecné

Elektrické údaje

Fyzické a environmentální vlastnosti

Připojení / rozhraní

Pokyny k instalaci

1. Před zahájením instalace zajistěte úplné odpojení napájení všech přívodních kabelů.
2. Ověřte, že je místo montáže čisté a rovné a umožňuje vhodné poloměry ohybu kabelů B17 a konektorů M8.
3. Modul bezpečně upevněte pomocí integrovaných montážních otvorů na vnějším krytu.
4. Připojte přívodní napájecí a komunikační kabel B17 ENP k portu ENP IN. Zcela utáhněte bajonetovou spojku, aby bylo zajištěno těsnění IP67.
5. Připojte průchozí nebo rozbočovací kabely M8 s kódováním P k příslušným zařízením na straně výstupu. Zajistěte, aby nepoužité porty byly opatřeny vhodnými ochrannými krytkami IP67.
6. Zajistěte nepřerušité uzemnění a propojení stínění napříč všemi připojenými rozhraními.
7. Zapněte systém a ověřte, že se rozsvítí stavové LED indikátory, což signalizuje správnou komunikaci na sběrnici a stavy distribuce napájení.

Doporučení pro výměnu

Při výměně modulu BECKHOFF EP9224-0037 před demontáží zdokumentujte a označte veškerou připojenou kabeláž M8 a B17, aby při opětovné instalaci nedošlo k nesprávnému zapojení. Zajistěte, aby profily následných zátěží nepřekračovaly limit 3,0 A na port ani souhrnný limit 15,5 A náhradní jednotky. Po montáži náhradní jednotky ověřte, zda jsou ve správci systému TwinCAT aktivní správná revize hardwaru a konfigurační profily.
