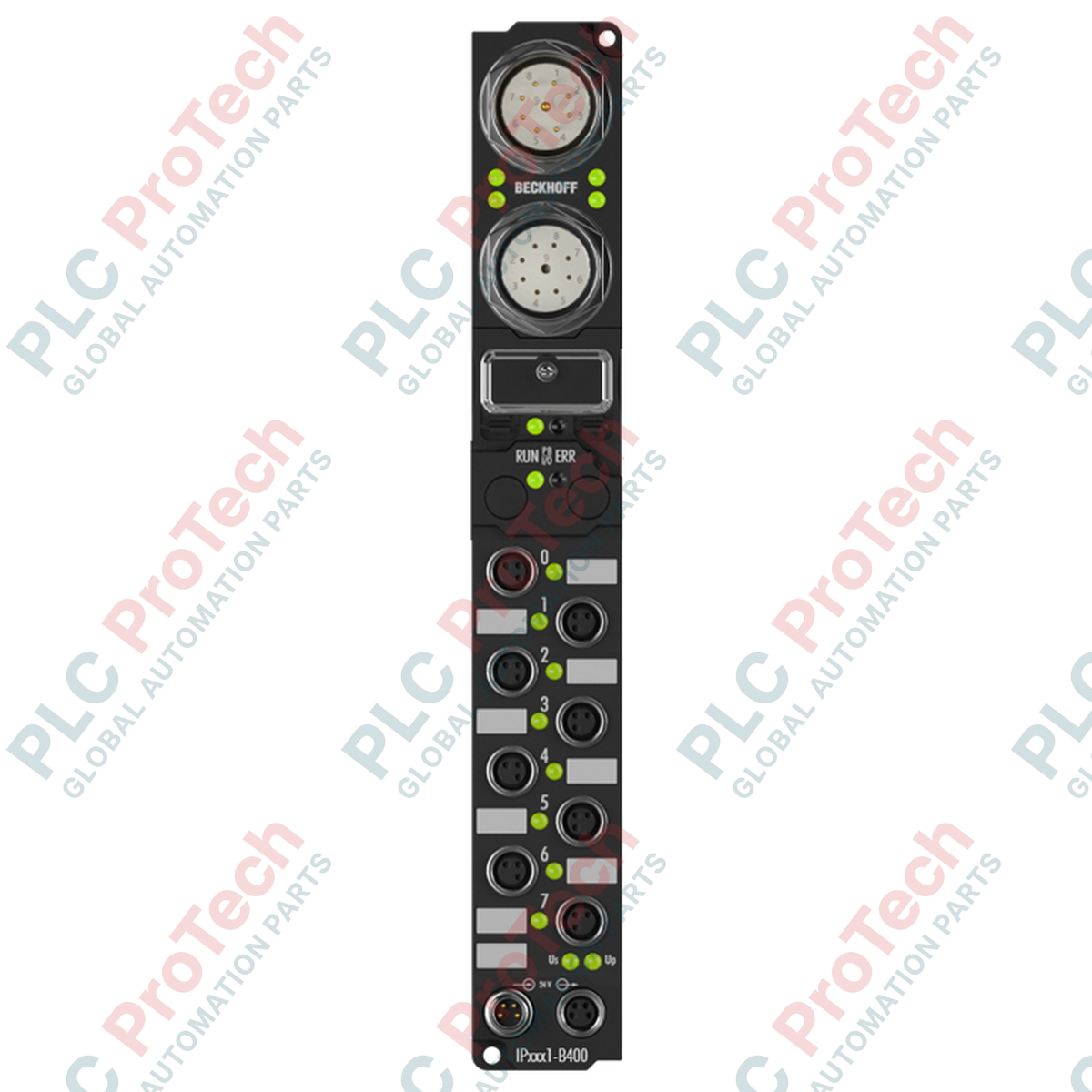

BECKHOFF IP1001-B400, sběrnicový modul Interbus

SKU IP1001-B400

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: IP1001-B400
Origin Germany
Product Type: Moduly Fieldbus Box
Payment: T/T, Western Union
Weight: 0.35 kg
Dimensions: 30 mm x 175 mm x 26.5 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Popis

BECKHOFF IP1001-B400 je vysoce výkonný decentralizovaný modul Interbus Fieldbus Box určený k přímému propojení 8 digitálních vstupů se sítí Interbus. Tento robustní modul, navržený pro přímou instalaci na stroji, eliminuje potřebu ochranných rozvaděčů a umožňuje distribuované topologie řízení v prostorově omezených nebo náročných výrobních prostředích.

Tento modul je vybaven 8 nezávislými digitálními vstupními kanály pracujícími při jmenovitém napětí 24 V DC. Integrovaný hardwarový vstupní filtr 3 ms stabilizuje signály a zajišťuje spolehlivý provoz při připojení mechanických spínačů, indukčních snímačů nebo jiných standardních digitálních provozních zařízení. Vstupní signály se připojují pomocí robustních prostorově úsporných kruhových konektorů M8, které odolávají intenzivním průmyslovým vibracím.

Komunikace fieldbusu pro BECKHOFF IP1001-B400 je vedena prostřednictvím standardizovaných připojovacích portů M23, které nabízejí přímé možnosti smyčkování IN a OUT pro snadné řetězení systémů. Modulární architektura napájení odděluje řídicí napětí od napájení snímačů, což zjednodušuje elektrické seskupování a zlepšuje diagnostické oddělení v celém stroji.

Funkce

8 digitálních vstupních kanálů optimalizovaných pro provozní signály 24 V DC
Připojení k systému Interbus prostřednictvím 1 zástrčkového a 1 zásuvkového 9pinového konektoru M23
Integrovaný vstupní filtr 3 ms pro potlačení rušení a stabilizaci signálu
Kompaktní šroubovací konektory M8 pro jednotlivé digitální snímače
Vysoká hustota a stupeň krytí IP65/66/67
Oddělené vedení řídicího napětí a napájení snímačů pro maximalizaci diagnostického seskupení
Podpora konfigurace zařízení a nastavení parametrů prostřednictvím softwaru KS2000

Použití

Decentralizované mapování vstupů na montážních linkách řízených systémem Interbus
Sběr signálů na úrovni provozu v dopravníkových systémech pro manipulaci s materiálem
Přímá integrace snímačů montovaných na stroji v balicích a zpracovatelských zařízeních
Distribuované architektury I/O vystavené vlhkosti, prachu a mechanickým vibracím

Technické specifikace

Obecné údaje
Výrobce	BECKHOFF
Model	IP1001-B400
Typ výrobku	Fieldbus Box (digitální vstup)
Protokol fieldbus	Interbus

Specifikace signálů a I/O

Počet vstupů	8 digitálních vstupů
Jmenovité vstupní napětí	24 V DC (-15 % / +20 %)
Doba filtrace vstupu	3 ms
Připojení snímačů	8 × zásuvka M8, 3pinová

Elektrické údaje

Řídicí napětí	24 V DC (20...29 V DC)
Příkon skříně	85 mA + proud snímačů (max. celkem 0,5 A)
Elektrické oddělení	Řídicí napětí/fieldbus: Ne; řídicí napětí/vstupy: Ne (společná zem)
Připojení napájení	Přívod: 1 × M8 vidlice, 4pinová; navazující zařízení: 1 × M8 zásuvka, 4pinová

Mechanické a okolní podmínky

Rozměry (Š × V × H)	přibližně 30 mm × 175 mm × 26,5 mm
Hmotnost	přibližně 350 g
Stupeň krytí	IP65/66/67 (vyhovuje EN 60529)
Rozsah provozních teplot	0 °C až +55 °C
Rozsah skladovacích teplot	-25 °C až +85 °C
Odolnost proti vibracím a rázům	Vyhovuje EN 60068-2-6 / EN 60068-2-27
Odolnost proti rušení / emise EMC	Vyhovuje EN 61000-6-2 / EN 61000-6-4

Připojení / rozhraní

Port rozhraní	Typ připojení	Funkce
Interbus IN	9pinová vidlice M23	Přívodní vedení signálu sítě Interbus
Interbus OUT	9pinová zásuvka M23	Vedení pro pokračování smyčky sítě Interbus
Digitální vstupy 1–8	8 × 3pinové zásuvky M8	Standardní kanály digitálních vstupů snímačů
Napájecí přívod	4pinová vidlice M8	Vstup napájecího přívodu 24 V DC pro řídicí a napájení snímačů
Napájení navazujících zařízení	4pinová zásuvka M8	Smyčka distribuce napájení k následujícím modulům

Pokyny k instalaci

Před montáží nebo zapojováním zařízení zajistěte odpojení napájení celého automatizačního systému.
Namontujte modul přímo na rovný povrch stroje nebo montážní profil pomocí určených integrovaných montážních otvorů. Jednotku zajistěte, aby se mechanicky neuvolňovala.
Připojte přívodní kabel Interbus do 9pinové vidlice M23 a v případě potřeby vytvořte smyčku k navazujícím jednotkám pomocí zásuvky M23.
Zajistěte správné vyrovnání a dotažení všech kabelů snímačů M8, aby bylo zachováno krytí IP67 proti vlivům prostředí.
Ověřte, že napájecí přívody odpovídají specifikaci 24 V DC, a zapojte je se správnou polaritou pomocí standardního 4pinového připojení M8.
Proveďte kontroly elektrického a funkčního uzemnění, abyste předešli problémům s EMI.
