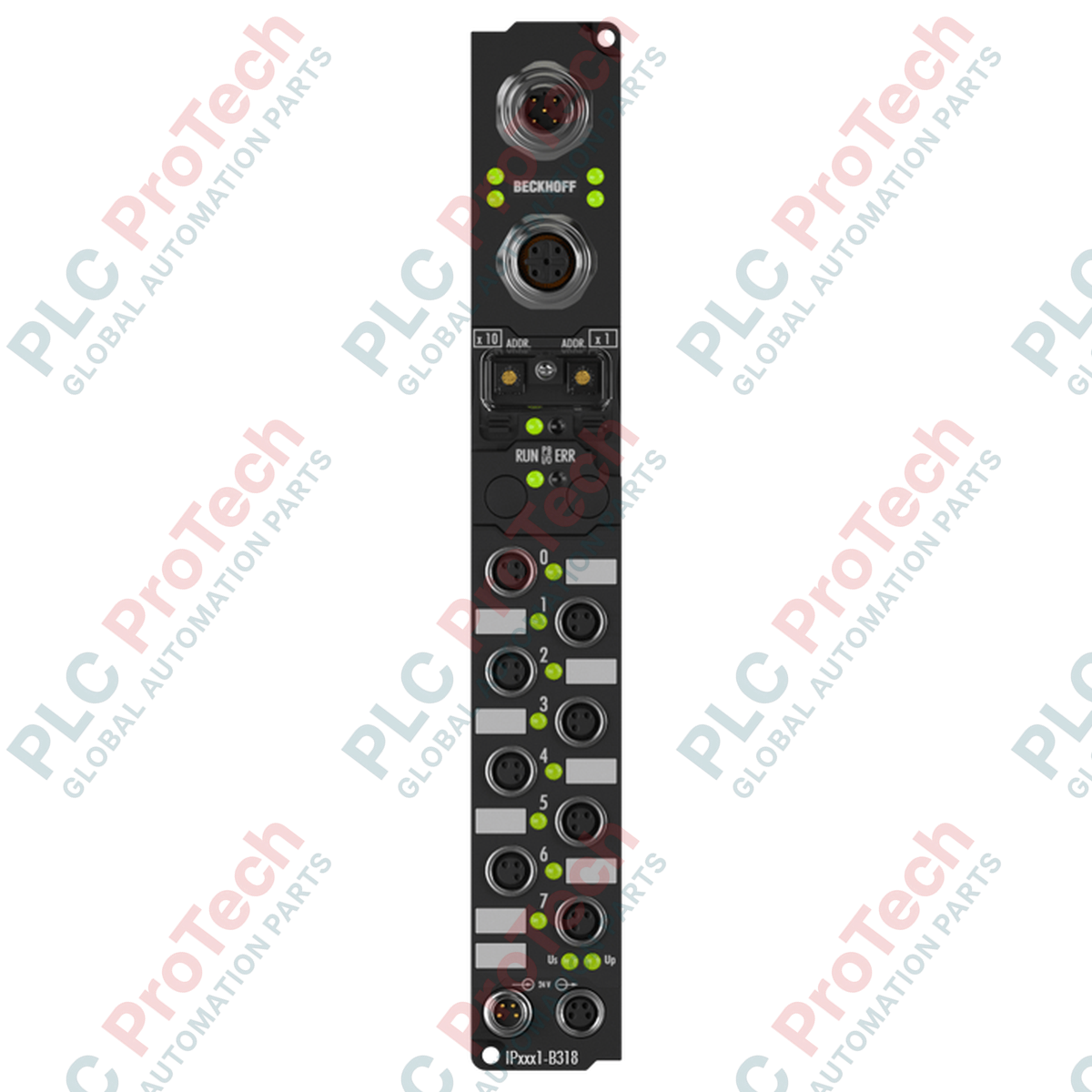

BECKHOFF IP2021-B318 sběrnicový modul Fieldbus Box

Popis

BECKHOFF IP2021-B318 je vysoce výkonný decentralizovaný Fieldbus Box určený k přímému propojení digitálních výstupních signálů v síti PROFIBUS DP. Tento modul je navržen pro přímou instalaci v provozu, takže odpadá potřeba ochranné rozváděčové skříně, což výrazně snižuje nároky na kabeláž a zjednodušuje architekturu systému.

BECKHOFF IP2021-B318 s 8 digitálními výstupními kanály poskytuje až 2 A na kanál při 24 V DC. Díky této vysoké proudové zatížitelnosti je zařízení velmi vhodné k ovládání zátěží se středním výkonem, jako jsou hydraulické a pneumatické solenoidy, stykače, indikátory a menší pohony.

Modul je konstruován pro použití v náročných průmyslových prostředích a vyznačuje se stupněm krytí IP67. Pro signálové vstupy a výstupy používá bezpečné šroubovací konektory M8 a je vybaven integrovaným konektorem PROFIBUS T, který usnadňuje jednoduché řetězení sběrnice a přehledné vedení kabelů.

Vlastnosti

• 8 digitálních výstupních kanálů se jmenovitým napětím 24 V DC
• Podpora zatěžovacích proudů až 2 A na kanál
• Výstupní architektura s ochranou proti zkratu
• Komunikační rozhraní průmyslové sběrnice PROFIBUS DP
• Integrovaný konektor T pro zjednodušené topologie zapojení PROFIBUS
• Konektorový systém M8 pro všechna lokální připojení vstupů a výstupů
• Krytí IP67 pro instalaci bez rozváděčové skříně přímo na stroji

Použití

• Decentralizované řízení solenoidů, stykačů a pohonů
• Automatizace dopravníků a manipulace s materiálem v náročných prostředích
• Integrace pneumatických ventilových terminálů
• Distribuce průmyslové sběrnice u obráběcích strojů a montážních linek

Technické specifikace

Pokyny k instalaci

1. Ověřte, že model modulu (IP2021-B318) odpovídá konfiguraci systému a konstrukčním výkresům.
2. Před instalací odpojte všechny zdroje elektrického napájení (napájení systémové logiky i napájení snímačů a pohonů v provozu).
3. Fieldbus Box bezpečně upevněte na rovný povrch stroje pomocí určených montážních otvorů.
4. Připojte síťové vodiče PROFIBUS k integrovanému konektoru T. Zajistěte správné zakončení sítě na fyzických koncích segmentu.
5. Připojte kabely pohonů k určeným připojovacím bodům M8 pro vstupy a výstupy. Konektory zcela zašroubujte, aby bylo zaručeno vodotěsné těsnění IP67.
6. Před inicializací systému nastavte na modulu jedinečnou adresu uzlu PROFIBUS.

Doporučení pro výměnu

Při výměně aktivního modulu BECKHOFF IP2021-B318 vždy zaznamenejte fyzickou konfiguraci adresy uzlu PROFIBUS ze stávajícího hardwaru. Před obnovením napájení nastavte na náhradním zařízení stejnou adresu. Zajistěte, aby všechny konektory M8 byly čisté, suché a pevně utažené, aby se během provozu zabránilo vniknutí vlhkosti nebo selhání připojení.
