BECKHOFF IP2311-B520 Polní sběrnicový box

Popis

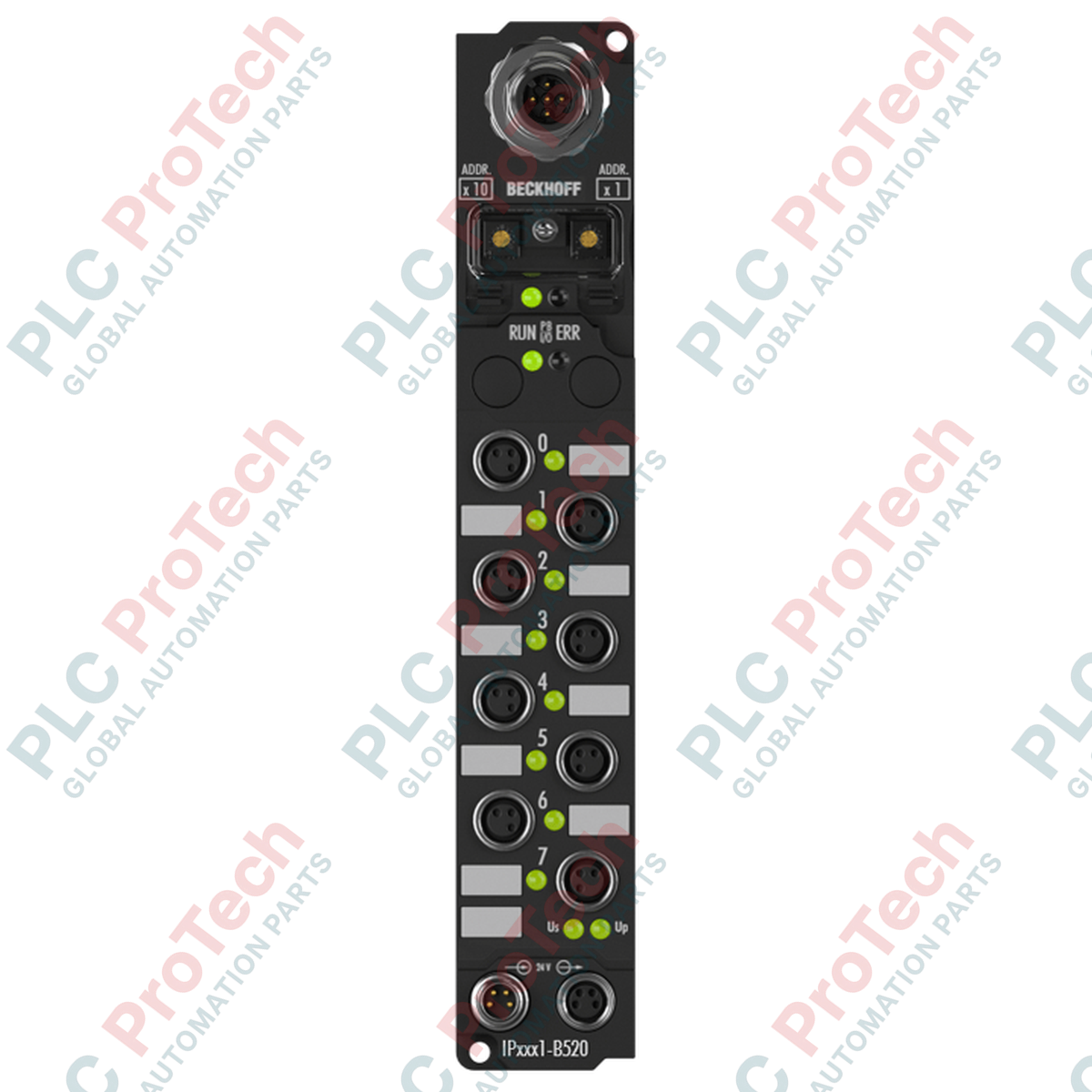

BECKHOFF IP2311-B520 je kompaktní decentralizovaný modul digitálních vstupů a výstupů určený k instalaci na úrovni stroje bez rozvaděče. Jako součást produktové řady Beckhoff Fieldbus Box toto zařízení integruje snímání a spínání digitálních signálů přímo v prostředí stroje. Je vybaven čtyřmi digitálními vstupy a čtyřmi digitálními výstupy, které jsou určeny pro připojení standardních průmyslových senzorů a akčních členů prostřednictvím konektorů M8.

Komunikace s nadřazeným řídicím systémem probíhá prostřednictvím protokolu průmyslové sběrnice DeviceNet, což umožňuje bezproblémovou integraci do distribuovaných automatizačních sítí. Jednotka je umístěna v odolném průmyslovém krytu s krytím IP67, který chrání vnitřní elektroniku před náročnými provozními podmínkami, jako jsou prach, vlhkost a mechanické namáhání. Model IP2311-B520 pracuje se standardním průmyslovým napájecím napětím 24 V DC a zajišťuje spolehlivé zpracování signálu a spínání výstupů s ochranou proti zkratu pro decentralizované moduly strojů.

Funkce

• Čtyři kanály digitálních vstupů pro snímání binárních řídicích signálů ze standardních průmyslových senzorů
• Čtyři kanály digitálních výstupů schopné spínat akční členy se jmenovitým proudem 0,5 A na kanál
• Rozhraní průmyslové sběrnice DeviceNet pro transparentní síťovou komunikaci a parametrizaci
• Technologie konektorů M8 pro bezpečné zapojení kabeláže senzorů a akčních členů plug-and-play
• Robustní krytí IP67 navržené pro přímou montáž na stroj bez rozvaděče
• Vnitřní filtrace a charakteristiky zpracování signálu s typickou dobou převodu 0,2 ms
• Přímé připojení napájení 24 V DC pro elektroniku systému a periferní zátěže

Použití

• Decentralizovaná automatizace strojů a modulární projektování výrobních závodů
• Dopravníkové systémy a zařízení pro manipulaci s materiálem vyžadující distribuované body I/O
• Balicí stroje s požadavky na prostorově úspornou architekturu bez rozváděčové skříně
• Automatizované montážní linky a manipulační jednotky využívající sítě DeviceNet

Technické specifikace

Obecné

Digitální vstupy

Digitální výstupy

Výkonové a elektrické parametry

Připojení

Pokyny k instalaci

1. Před pokračováním ověřte, že přesné označení modelu IP2311-B520 odpovídá dokumentaci vašeho systému a požadavkům sítě.
2. Před mechanickou montáží nebo elektrickým zapojováním zajistěte úplné odpojení a uzamčení celého řídicího systému a napájení sběrnice fieldbus.
3. Připevněte Fieldbus Box bezpečně k rovnému povrchu stroje nebo montážní desce pomocí vhodného upevňovacího materiálu určeného pro průmyslové prostředí.
4. Připojte komunikační kabely DeviceNet a napájecí vodiče 24 V DC při dodržení správné polarity a pravidel zakončení sítě.
5. Připojte průmyslové snímače a akční členy k připojovacím bodům M8 a zajistěte bezpečné uchycení konektorů a správné přiřazení pinů.
6. Před obnovením napájení systému zkontrolujte veškeré zapojení, uzemnění a stínění kabelů, abyste zabránili elektromagnetickému rušení.
7. Zapněte systém a ověřte jeho provozní stav pomocí diagnostických indikátorů zařízení a konfiguračního softwaru hlavního řídicího systému.
