Popis

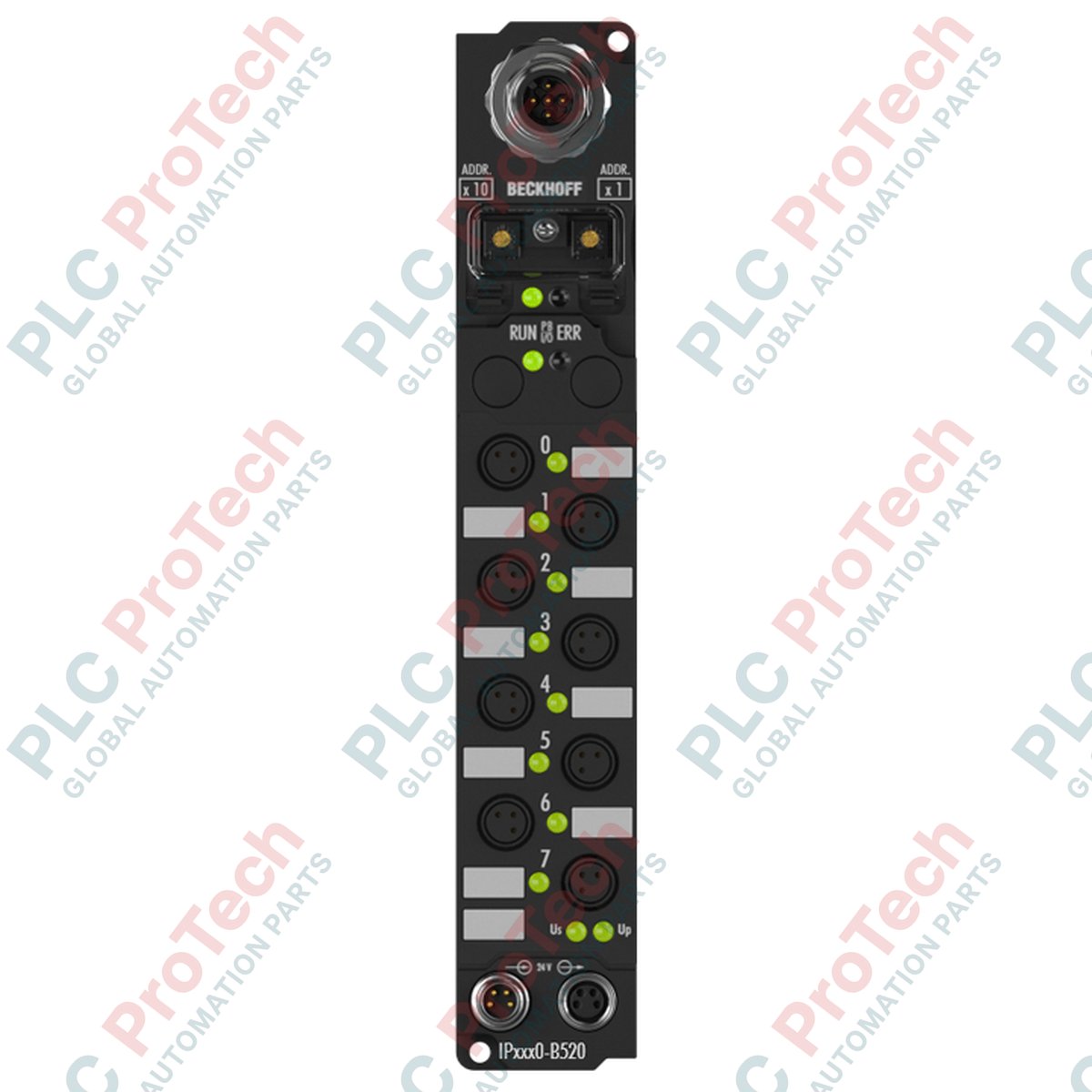

BECKHOFF IP2320-B520 je vysoce výkonný decentralizovaný Fieldbus Box určený k přímé instalaci do stroje. Odstraněním potřeby ochranných rozvaděčů tento modul optimalizuje prostorové nároky a snižuje složitost zapojení v distribuovaných automatizačních prostředích. V jednom kompaktním krytu integruje čtyři digitální vstupy a čtyři digitální výstupy, což umožňuje přímé zpracování standardních signálů 24 V DC v blízkosti fyzických snímačů a akčních členů.

Komunikace s nadřazeným řídicím systémem probíhá prostřednictvím vyhrazeného rozhraní DeviceNet označeného příponou B520. Fyzické připojení digitálních signálů je realizováno pomocí standardizovaných kruhových konektorů M8, které zajišťují rychlou, vibračně odolnou a bezpečnou instalaci v náročných průmyslových prostředích.

Vlastnosti

• Možnost přímé montáže do stroje díky zcela utěsněnému ochrannému krytu s krytím IP67.
• Integrované komunikační rozhraní s protokolem DeviceNet pro bezproblémové připojení k průmyslové sběrnici.
• Čtyři digitální vstupy s typickou dobou hardwarového filtru 3 milisekundy pro stabilizaci signálu.
• Čtyři digitální výstupy schopné spínat až 2 A na kanál s ochranou proti zkratu.
• Standardizované připojovací body M8 (průměr 8 mm) pro spolehlivé zapojení snímačů a akčních členů.
• Indikátory diagnostiky a provozního stavu pro rychlé vizuální řešení problémů na úrovni provozu.

Použití

• Decentralizovaný sběr vstupů/výstupů na dopravníkových linkách a v třídicích systémech.
• Řízení pneumatických ventilových terminálů a zpracování zpětné vazby snímačů v montážní automatizaci.
• Manipulační systémy a systémy toku materiálu vyžadující lokální řízení vysokoproudých výstupů.
• Průmyslové výrobní závody využívající sítě DeviceNet pro decentralizované automatizační architektury.

Technické specifikace

Pokyny k instalaci

1. Kontrola před instalací: Zkontrolujte kryt modulu a konektory BECKHOFF IP2320-B520, zda nevykazují známky poškození při přepravě. Ujistěte se, že zamýšlené místo montáže je rovné, aby nedocházelo k mechanickému namáhání krytu.
2. Odpojení systému od napájení: Před zahájením montáže nebo zapojování zcela odpojte všechny zdroje napájení (řídicí napětí i napájení zátěže).
3. Mechanická montáž: Bezpečně upevněte Fieldbus Box pomocí integrovaných montážních otvorů. Modul umístěte tak, aby byl zajištěn pohodlný přístup ke kabeláži a dobrá viditelnost diagnostických LED.
4. Zapojení signálů a sběrnice: Připojte kabel DeviceNet k určenému rozhraní průmyslové sběrnice. Snímače a akční členy připojte do zásuvek M8. Pro zachování stupně krytí IP67 zajistěte, aby všechny nepoužívané konektory byly utěsněny odpovídajícími ochrannými krytkami.
5. Konfigurace napájení: Před zapnutím napájení ověřte, zda napájecí napětí na straně sběrnice odpovídá jmenovité hodnotě 24 V DC a zda je správná polarita.
6. Uvedení do provozu: Zapněte síť a nakonfigurujte adresu uzlu DeviceNet podle požadavků architektury vašeho systému.
