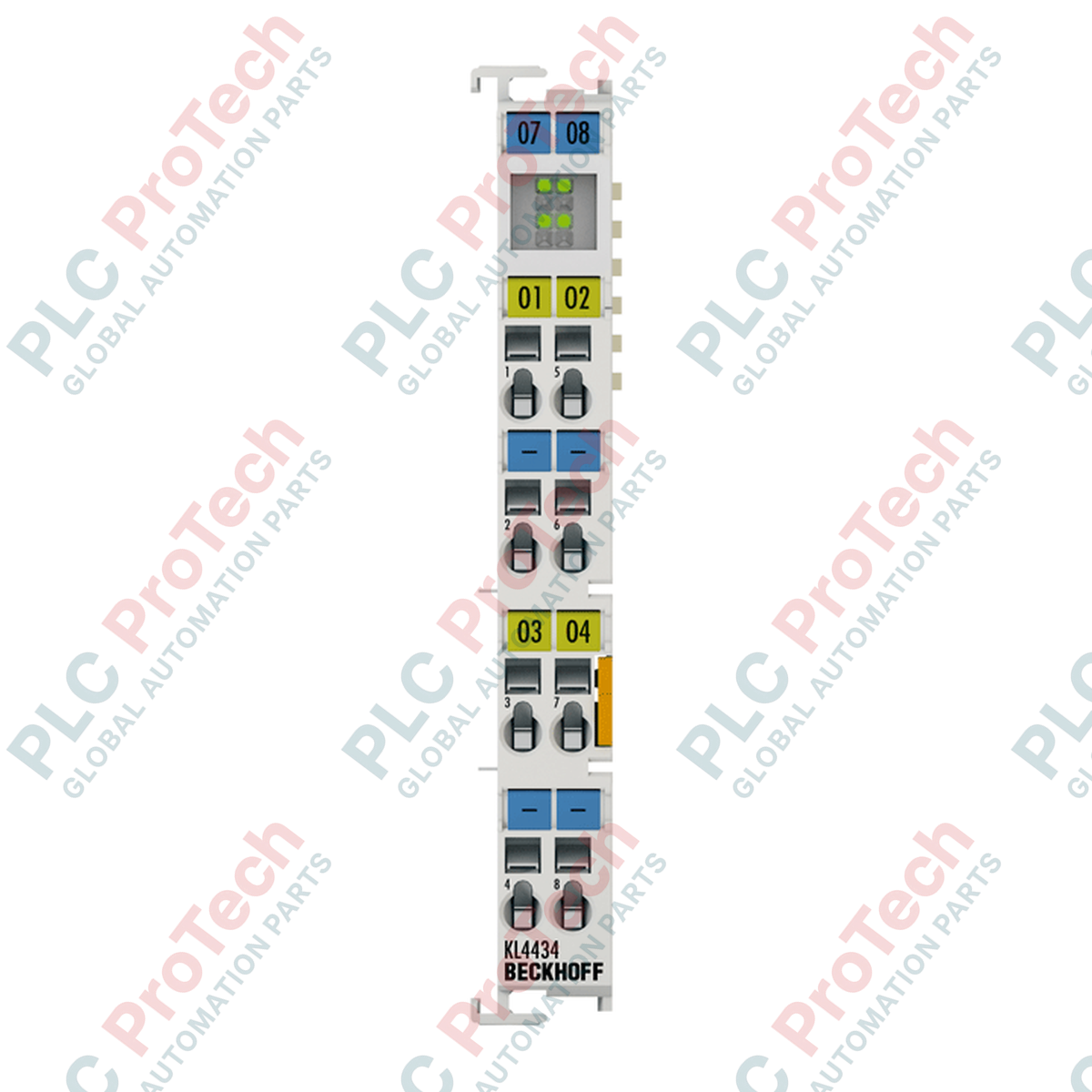

BECKHOFF KL4434 sběrnicová svorka

Popis

BECKHOFF KL4434 je 4kanálová analogová výstupní sběrnicová svorka určená ke generování signálů v rozsahu od -10 V do +10 V. Modul je určen k integraci do systémů sběrnicových svorek K-bus a slouží jako rozhraní mezi úrovní řídicí jednotky a fyzickými akčními členy zařízení. Svorka převádí digitální 16bitové hodnoty z automatizačního zařízení na analogové napěťové signály s rozlišením 12 bitů pomocí jednostranné technologie se společnou zemí.

BECKHOFF KL4434 je umístěn v kompaktním terminálovém bloku o šířce 12 mm a obsahuje čtyři výstupní kanály, které sdílejí společný potenciál země. Tato konfigurace s vysokou hustotou snižuje prostorové nároky na liště DIN a současně zajišťuje spolehlivé vícekanálové zpracování signálu. Mezi interní sběrnicí K-bus a signálovým napětím na straně technologie je zachováno galvanické oddělení až do 500 V, které chrání řídicí elektroniku před rušením z technologie.

Tato sběrnicová svorka je vybavena stavovými LED pro diagnostickou indikaci a nevyžaduje mechanické nastavení adresy ani složitou parametrizaci. Systém mapuje data analogového výstupu přímo do procesního obrazu řídicí jednotky, což zajišťuje snadnou instalaci a přímé spuštění ve standardních modulárních řídicích architekturách.

Vlastnosti

• Čtyři analogové výstupní kanály zpracovávající bipolární napěťové signály od -10 V do +10 V.
• 12bitové rozlišení pro přesný převod digitálních hodnot na analogové řídicí signály.
• Jednostranná výstupní technologie se společným potenciálem země pro všechny čtyři kanály.
• Výstupy odolné proti zkratu schopné napájet odporové zátěže větší než 5 kOhm.
• Integrované galvanické elektrické oddělení 500 V mezi interní sběrnicí K-bus a signálovými obvody na straně technologie.
• Kompaktní kryt o šířce 12 mm s přímou montáží vedle sebe pomocí dvojitého drážkového a zámkového spojení.
• Jasné LED indikátory stavu pro diagnostické monitorování.

Použití

• Regulace otáček frekvenčních měničů a pohonů s proměnnými otáčkami.
• Řízení proporcionálních ventilů, akčních členů a hydraulických polohovacích zařízení.
• Přenos povelů do převodníků signálu, aktivních filtrů a analogových zobrazovacích jednotek.
• Integrace do vícekanálových testovacích a kalibračních přípravků vyžadujících bipolární referenční napětí.

Technické specifikace

Obecné

Signálové a I/O

Elektrické údaje

Mechanické

Prostředí a schválení

Připojení / rozhraní

Pokyny k instalaci

1. Před montáží nebo demontáží jakéhokoli sběrnicového terminálu se ujistěte, že je celý automatizační systém a napájení v rozvaděči bez napětí.
2. Před mechanickou instalací zkontrolujte fyzický kryt sběrnicového terminálu, zda není viditelně poškozen.
3. Namontujte KL4434 na standardní lištu DIN 35 mm (odpovídající EN 60715) zacvaknutím na místo. Ujistěte se, že boční spojovací slot a klíčové spojení jsou plně zapojeny do sousedních terminálů.
4. Ověřte, že je zajišťovací mechanismus terminálu správně zapojen na liště DIN, aby se zabránilo jeho posouvání.
5. Odizolujte vodiče v rozvaděči v délce 8 až 9 mm. Vložte plochý šroubovák do otvoru pro uvolnění pružiny, zasuňte vodič do připojovacího svorkového bodu a uvolněním napětí vodič zajistěte.
6. Připojte externí analogové zátěže k určeným svorkovým bodům (1 až 4 pro výstupy, 5 až 8 pro referenční zem). Aby se minimalizovalo elektromagnetické rušení, nevedťe analogové signální vodiče souběžně s vysokonapěťovými napájecími kabely.
7. Před připojením napájení řídicího systému nakonfigurujte procesní obraz řídicí jednotky pomocí prostředí TwinCAT nebo jiného kompatibilního inženýrského prostředí.

Doporučení k výměně

Při výměně sběrnicového terminálu BECKHOFF KL4434 před odpojením zdokumentujte přiřazení všech vodičů signálových a referenčních svorek. Během výměny se ujistěte, že je sběrnicový coupler nebo napájecí zdroj rozvaděče PLC vypnutý. Protože modul nepoužívá fyzické adresové přepínače, lze náhradní jednotku namontovat přímo; před opětovným spuštěním systému nakonfigurujte řídicí jednotku tak, aby ověřila, že náhradní terminál odpovídá očekávanému hardwarovému profilu.
