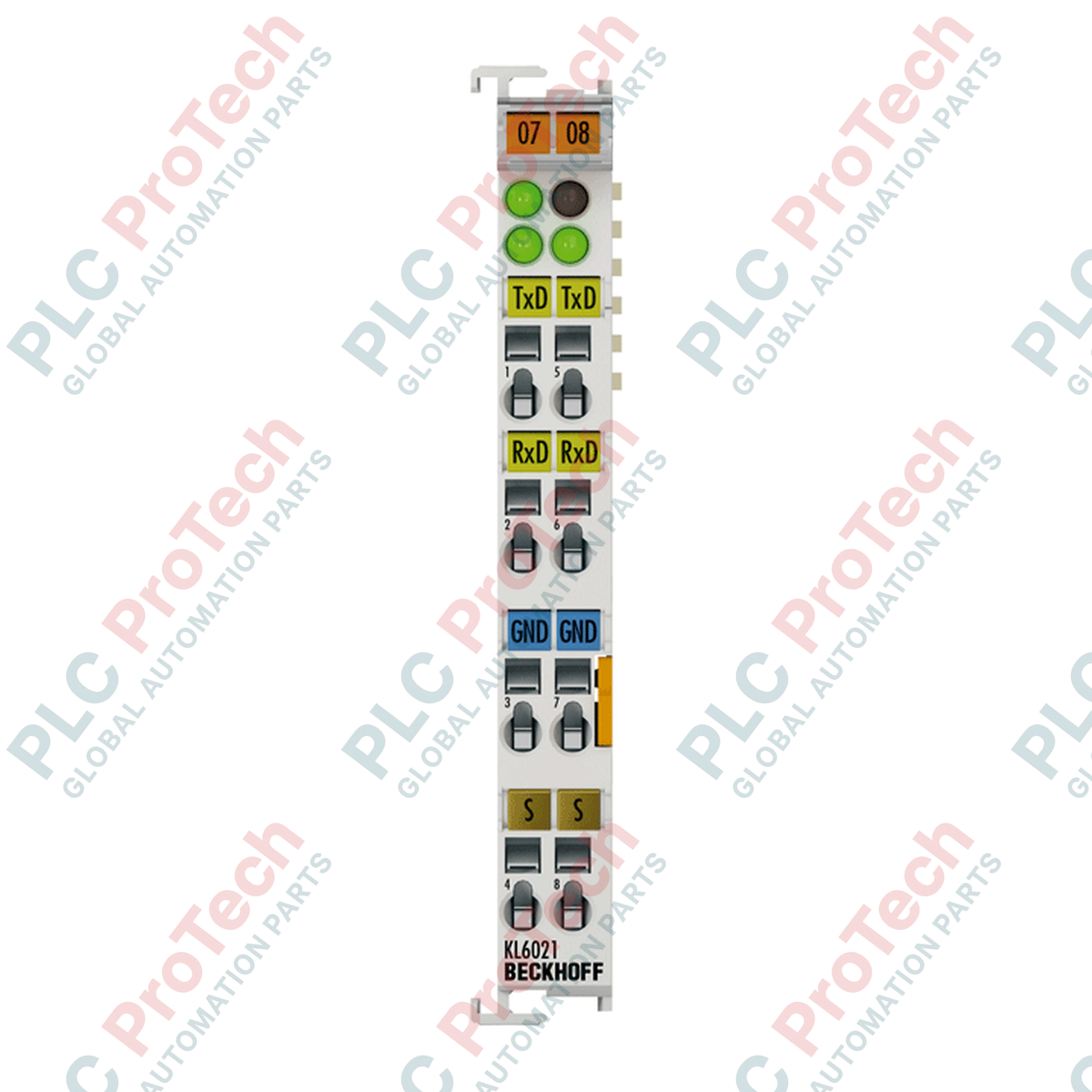

Sběrnicový terminál BECKHOFF KL6021

SKU KL6021

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: KL6021
Origin Germany
Product Type: Sběrnicové terminály
Payment: T/T, Western Union
Weight: 0.06 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

Popis

BECKHOFF KL6021 je jednokanálový sériový rozhraní Bus Terminal určený k přímé integraci zařízení s rozhraním RS422 nebo RS485 do modulárního systému sběrnicových vazebních členů Beckhoff. Jako součást terminálové sítě K-bus poskytuje tento modul obousměrný přenos dat pro kanály TxD a RxD v režimech plného i polovičního duplexu. Terminál pracuje nezávisle na nadřazeném systému průmyslové sběrnice, což umožňuje jednoduchou sériovou komunikaci nezávislou na protokolu přímo z řídicí jednotky.

BECKHOFF KL6021 je vybaven integrovaným elektrickým oddělením mezi sběrnicí K-bus a signálovými linkami, zajišťuje vysokou odolnost proti rušení a chrání citlivé řídicí komponenty před elektrickým rušením ze strany pole. Terminál nevyžaduje ruční nastavení adres ani konfigurační přepínače, protože všechny parametry nastavení se zadávají přímo prostřednictvím systémového řídicího prvku nebo sběrnicového vazebního členu.

Vlastnosti

Jednokanálové sériové rozhraní podporující fyzické vrstvy RS422 a RS485
Obousměrný přenos prostřednictvím linek TxD a RxD s konfigurací plného nebo polovičního duplexu
Konfigurovatelné přenosové rychlosti v rozsahu od 1200 do 19 200 baudů
Integrovaná přijímací vyrovnávací paměť o velikosti 128 bajtů a vysílací vyrovnávací paměť o velikosti 16 bajtů pro zvládání špičkového datového provozu
Elektrické oddělení 500 V mezi interní sběrnicí K-bus a sériovými linkami na straně pole
Flexibilní konfigurace šířky bitů v procesním obrazu pro optimalizaci výměny dat řídicího systému

Použití

Připojení sériových zařízení, jako jsou snímače čárových kódů, čtečky karet a průmyslové tiskárny, k PLC
Propojení digitálních vah a průmyslových měřicích snímačů
Navazování sériových komunikací typu point-to-point na vzdálenosti až 1000 metrů pomocí kabeláže s kroucenými páry
Integrace zastaralých řídicích jednotek nebo sériových zařízení třetích stran do moderních sítí I/O Beckhoff

Technické specifikace

Parametr	Specifikace
Výrobce	BECKHOFF
Přesný model	KL6021
Typ produktu	Sběrnicový terminál
Technologie	Sériové rozhraní RS422 / RS485
Počet kanálů	1
Přenosové rychlosti	1200...19 200 baudů (výchozí: 9600 baudů, 8 datových bitů, bez parity, 1 stop bit)
Datová vyrovnávací paměť	Přijímací vyrovnávací paměť 128 bajtů, vysílací vyrovnávací paměť 16 bajtů
Šířka v procesním obrazu	Vstup/výstup: 3 × 8bitová uživatelská data, 1 × 8bitová řídicí/stavová data (možnost až 5 × 8bitových uživatelských dat)
Jmenovité napětí	24 V DC (prostřednictvím K-bus)
Spotřeba proudu (K-bus)	typ. 65 mA
Spotřeba proudu (napájecí kontakty)	- (bez napájecích kontaktů)
Elektrická izolace	500 V (K-bus / signální napětí)
Impedance vedení	120 ohmů
Délka kabelu	přibližně 1000 m kroucené dvojlinky
Hmotnost	přibližně 60 g
Provozní teplota	0 až +55 °C
Skladovací teplota	-25 až +85 °C
Relativní vlhkost	95 %, bez kondenzace
Stupeň krytí	IP20
Schválení/označení	CE, UL, ATEX
Označení Ex	II 3 G Ex nA IIC T4 Gc

Pokyny k instalaci

Před montáží nebo demontáží modulu zajistěte úplné odpojení napájení celého automatizačního systému a napájecích zdrojů v provozu.
Namontujte terminál na standardní lištu DIN 35 mm (EN 60715) tak, že jej zarovnáte a zacvaknete na místo vedle vazebního členu sběrnice nebo sousedních terminálů.
Zajistěte, aby samosvorné kontakty K-bus na boku terminálu bezpečně zapadly do sousedních jednotek.
Komunikační linky RS422 nebo RS485 zapojte pomocí stíněných kroucených dvoulinek, aby se zabránilo elektromagnetickému rušení při dlouhých kabelových trasách.
Po dokončení fyzického připojení zapněte systém a v konfiguračním softwaru PLC nastavte přenosovou rychlost, paritu a počet stop bitů.

Doporučení k výměně

Při výměně vadného terminálu ověřte, že konfigurace nového modulu odpovídá nastavení původní jednotky v řídicí jednotce. Protože BECKHOFF KL6021 využívá parametrizaci z vazebního členu sběrnice nebo programu PLC, zajistěte, aby byly sériové parametry (přenosová rychlost, počet datových bitů, parita, počet stop bitů) během spuštění systému správně inicializovány a obnovila se bezproblémová komunikace s připojeným periferním zařízením.
