KS3122

BECKHOFF

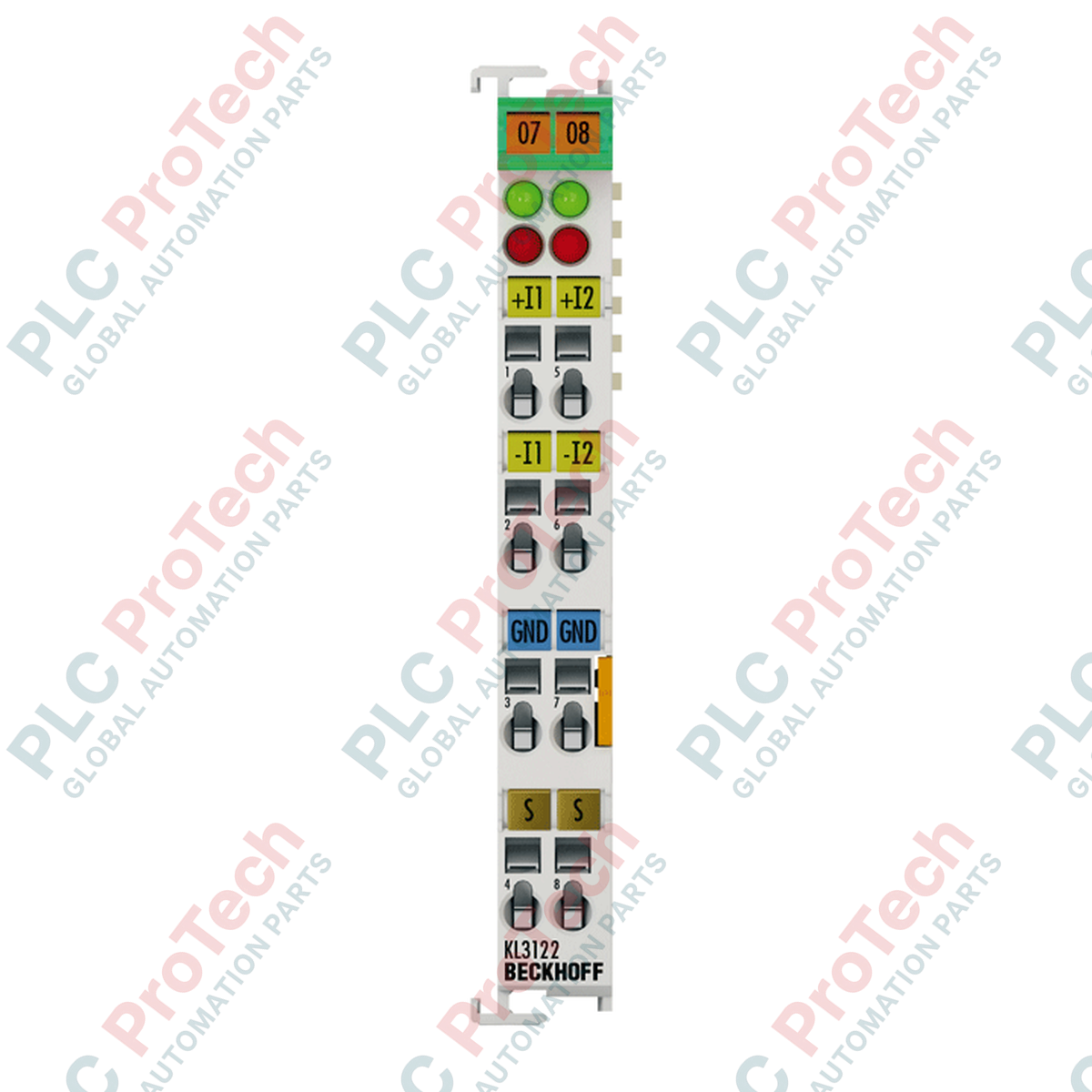

BECKHOFF KS3122 – sběrnicový terminál

SKU KS3122

Skladem
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF
  • Product No.: KS3122
  • Origin Germany
  • Product Type: Sběrnicové terminály
  • Payment: T/T, Western Union
  • Weight: 0.07 kg
  • Dimensions: 12 mm x 100 mm x 68 mm
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Analog Input Terminals Bus Terminals
Množství
Call sales Contact

Product Description

Popis

BECKHOFF KS3122 je vysoce výkonná dvoukanálová sběrnicová svorka s analogovým vstupem určená k získávání diferenciálních signálů v rozsahu 4 až 20 mA. Tato svorka, navržená pro přesnou integraci do sítí K-busu, se vyznačuje odnímatelnou úrovní zapojení, která odlišuje řadu KS od standardních modulů KL s pevným zapojením. Toto provedení umožňuje rychlou instalaci, předběžné zapojení a bezproblémovou údržbu, protože pouzdro svorky lze vyjmout bez odpojení vodičů v terénu.

Díky interní diferenciální struktuře vstupu nabízí BECKHOFF KS3122 výjimečné potlačení rušení a stabilitu signálu v elektricky rušném prostředí. Ve výchozím nastavení poskytuje rozlišení 15 bitů, které lze pro aplikace s vysokým rozlišením nakonfigurovat až na 16 bitů. Tato úroveň přesnosti spolu s konfigurovatelnými filtry a dobami převodu z něj činí spolehlivou volbu pro monitorování procesních veličin, jako jsou tlak, teplota a průtok, u široké škály průmyslových snímačů v terénu.

Vlastnosti

  • Dva diferenciální analogové vstupní kanály optimalizované pro signální proud 4 až 20 mA.
  • Technologie odnímatelného připojení (řada KS) pro zjednodušený servis v terénu a rychlou výměnu.
  • Vysoce přesné 15bitové rozlišení, konfigurovatelné až na 16 bitů.
  • Konfigurovatelné doby převodu až do 2 ms (výchozí hodnota 140 ms).
  • Integrovaný konfigurovatelný filtr 50 Hz pro spolehlivé potlačení rušení.
  • Galvanické elektrické oddělení 500 V mezi K-busem a signálovou elektronikou.
  • Kompaktní prostorově úsporné pouzdro určené k montáži na 35mm lištu DIN.

Použití

  • Řízení procesů a automatizace vyžadující zpětnou vazbu analogové proudové smyčky.
  • Integrace proudových převodníků, průtokoměrů a tlakových převodníků.
  • Diferenciální měření proudu v prostředích náchylných k elektrickému rušení v běžném režimu.
  • Modulární řídicí systémy, kde odnímatelné zapojení zkracuje dobu uvádění do provozu a údržby.

Technické specifikace

Obecné

Parametr Specifikace
Výrobce BECKHOFF
Přesný model KS3122
Typ produktu Sběrnicová svorka s analogovým vstupem
Konstrukční provedení Svorkové pouzdro s odnímatelnou úrovní zapojení
Materiál Polykarbonát
Instalace 35mm lišta DIN (podle EN 60715) s aretací
Montáž vedle sebe Dvojitá zásuvná a klíčovaná konektorová přípojka

Signální a elektrické specifikace

Parametr Specifikace
Počet vstupů 2
Signální proud 4 až 20 mA
Technologie vstupu Diferenciální vstup
Vnitřní odpor typ. bočník 50 Ohm, zátěž: 60 Ohm + úbytek napětí na diodě
Napětí v běžném režimu (Ucm) max. 35 V
Odolnost proti rázovému napětí 35 V DC
Napájení Přes K-bus
Aktuální spotřeba K-busu typ. 60 mA
Spotřeba napájecích kontaktů Bez napájecích kontaktů
Elektrické oddělení 500 V (K-bus / signální napětí)

Výkon a konfigurace

Parametr Specifikace
Rozlišení 15 bitů (konfigurovatelné na 16 bitů)
Doba převodu 140 ms (konfigurovatelné až na 2 ms)
Filtr 50 Hz (konfigurovatelné)
Chyba měření < ±0.3 % (vztaženo k hodnotě plného rozsahu)
Šířka bitů v procesním obrazu Vstup: 2 x 16bitová data (volitelně 2 x 8bitové řízení/stav)
Konfigurace Není vyžadováno nastavení adresy ani konfigurace (prostřednictvím TwinCAT)

Připojení a zapojení

Parametr Specifikace
Technologie zapojení Připojitelná pružinová svorka ovládaná šroubovákem
Průřez vodiče (plný) 0.08 až 1.5 mm² (AWG 28 až 16)
Průřez vodiče (laněný) 0.08 až 1.5 mm² (AWG 28 až 16)
Průřez vodiče (ohebný) 0.14 až 1.5 mm² (AWG 26 až 16)
Délka odizolení 9 až 10 mm
Proudové zatížení napájecích kontaktů (Imax) 10 A

Mechanické a environmentální údaje

Parametr Specifikace
Rozměry (Š x V x H) 12 mm x 100 mm x 68 mm
Hmotnost přibližně 70 g (0,07 kg)
Provozní teplota 0 až +55 degC
Skladovací teplota -25 až +85 degC
Relativní vlhkost 95 %, bez kondenzace
Stupeň krytí IP20
Montážní poloha Proměnná
Odolnost proti vibracím a rázům Splňuje EN 60068-2-6 / EN 60068-2-27
Odolnost proti rušení/emise EMC Splňuje EN 61000-6-2 / EN 61000-6-4

Pokyny k instalaci

  1. Odpojení napájení: Před instalací, demontáží nebo zapojováním svorky se ujistěte, že celý systém K-bus i všechny externí zdroje napájení pole jsou zcela vypnuté.
  2. Montáž na lištu DIN: Umístěte svorku na standardní 35mm lištu DIN podle EN 60715 a posouvejte ji, dokud zajišťovací mechanismus bezpečně nezacvakne.
  3. Připojení svorek: Zarovnejte a zasuňte dvojité drážky a spojovací prvky sousedních svorek do sebe, aby vznikla pevná mechanická sestava.
  4. Úroveň připojitelné kabeláže: Využijte možnost připojitelné kabeláže modulu KS3122. Zajistěte správné usazení krytu svorek na připojitelné základně. Pružinové svorky zapojujte standardním plochým šroubovákem; konce vodičů odizolujte v délce 9 až 10 mm.
  5. Stínění a uzemnění: Zajistěte správnou elektromagnetickou odolnost použitím vhodného stínění kabeláže analogových snímačů proudové smyčky a uzemněte zařízení podle místních norem.

Soulad s normami a certifikace

BECKHOFF KS3122 splňuje mezinárodní normy a nese následující označení:

  • CE: Splňuje příslušné evropské směrnice.
  • UL: Certifikováno podle UL z hlediska bezpečnosti.
  • Označení ATEX Ex: II 3 G Ex nA IIC T4 Gc (schváleno pro použití v prostorech s nebezpečím výbuchu zóny 2).
Shipping &amp; Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the main advantage of the BECKHOFF KS3122 compared to the standard KL3122?
The BECKHOFF KS3122 features a pluggable wiring level, which allows the terminal housing to be pulled out and replaced without disconnecting the actual field-side wiring, reducing downtime and maintenance complexity compared to the fixed-wire KL3122.
How many channels does the BECKHOFF KS3122 have, and what signals does it accept?
The BECKHOFF KS3122 has two analog input channels designed to process differential signal currents in the 4 to 20 mA range.
What is the default measurement resolution of the BECKHOFF KS3122, and can it be adjusted?
The BECKHOFF KS3122 offers a default measurement resolution of 15 bits, which can be configured to 16 bits via software to suit more demanding applications.
Does the BECKHOFF KS3122 require separate power contacts for field-side supply?
No, the BECKHOFF KS3122 does not have power contacts and is powered entirely via the K-bus interface with a typical current consumption of 60 mA.
Is the BECKHOFF KS3122 certified for use in hazardous areas?
Yes, the BECKHOFF KS3122 is ATEX certified with the marking II 3 G Ex nA IIC T4 Gc, making it suitable for Zone 2 hazardous areas.
