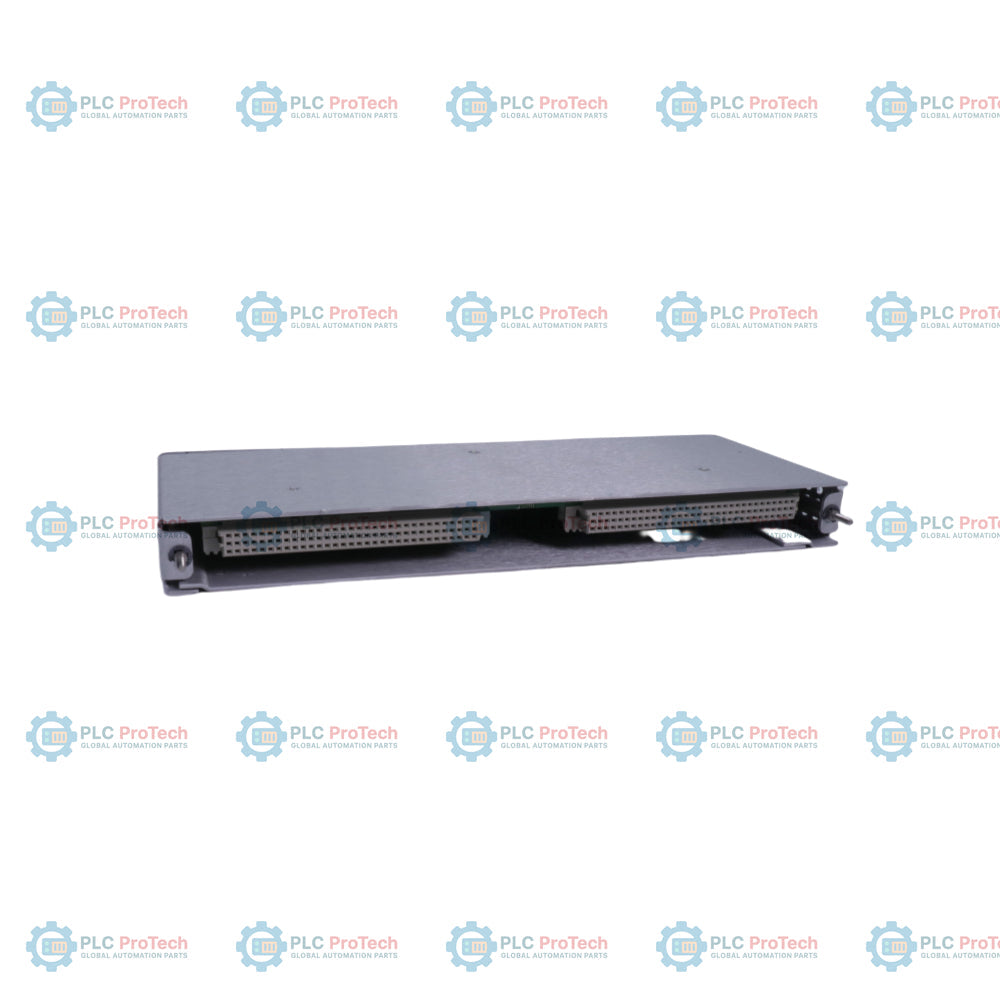

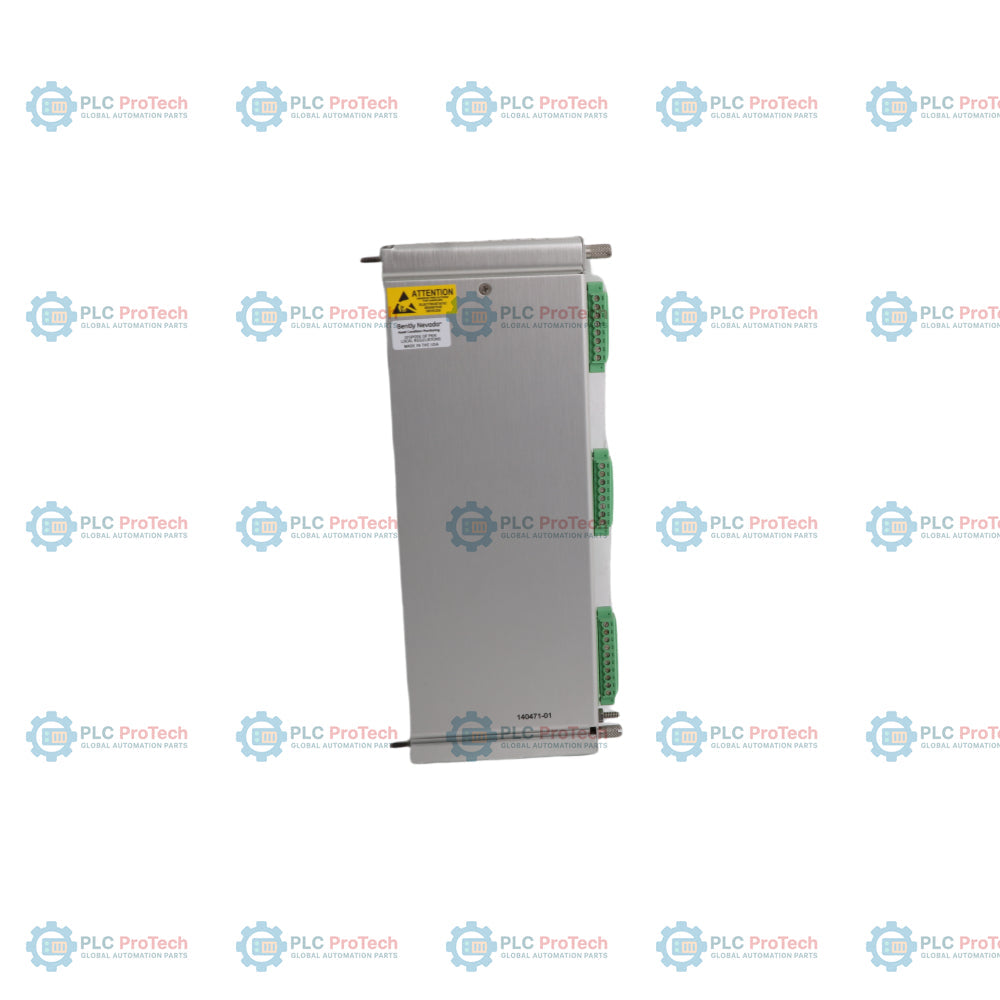

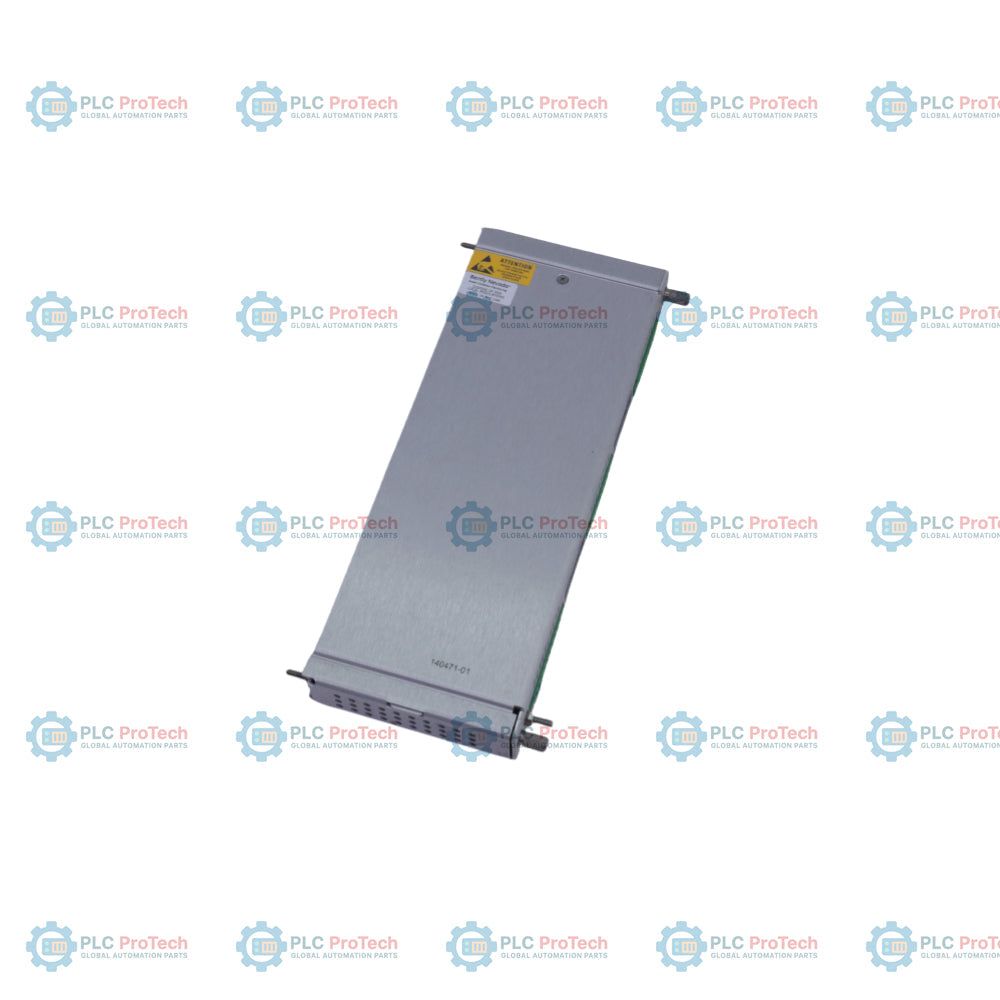

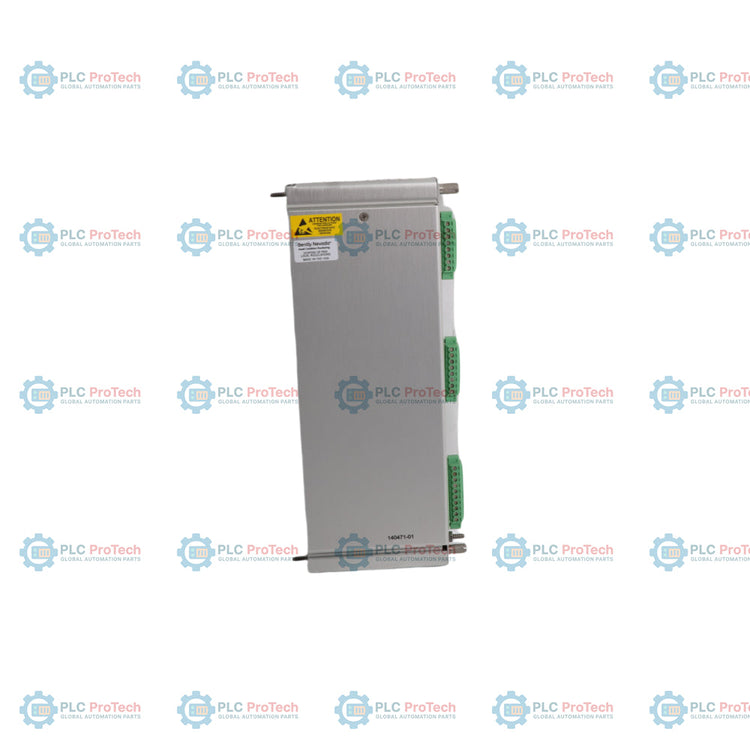

Bently Nevada 140471-01 I/O modul s interními svorkami

SKU 140471-01

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 140471-01
Country of origin:United States
Product Type: I/O Moduly
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 200g
Dimensions: 24,13 cm x 2,44 cm x 9,91 cm (Š x V x H)
Shipping port: Xiamen
Warranty: 12 months

Popis

Bently Nevada 140471-01 je I/O modul s interními zakončeními určený pro propojení signálů v systému ochrany strojních zařízení Bently Nevada 3500. Připojuje polní převodníky, jako jsou snímače Proximitor, akcelerační snímače, snímače Velomitor nebo HTVS, přímo k zadnímu slotu kompatibilních monitorovacích modulů řady 3500, včetně seismického monitoru Proximitor 3500/42M a monitoru polohy vratné tyče 3500/72M.

Modul poskytuje připojeným převodníkům parametry napájení a směruje vstupní signály na hlavní desku monitoru pro úpravu signálu, vyhodnocení vibrací, měření polohy a porovnání s alarmovými nastaveními. Je vybaven interními zakončovacími lištami, 140471-01 přijímá přímé zapojení v terénu bez nutnosti samostatných externích svorkovnic.

Funkce

Poskytuje přímé interní připojení vodičů polních převodníků pomocí šroubových svorek.
Zabírá jeden slot zadního šasi pro celou výšku ve stojanu systému Bently Nevada 3500.
Dodává připojeným přibližovacím a seismickým snímačům jmenovité napájecí napětí převodníků −24 V DC.
Obsahuje konfigurovatelné propojky pro volbu převodníků Proximitor, akcelerometrů a Velomitor.
Podporuje zelené konektorové lišty Euro Style s 8 piny (PN 00580434) pro připojení v terénu.

Použití

Ochrana strojních zařízení a monitorování jejich stavu ve stojanech řady Bently Nevada 3500.
Propojení signálu pro seismické monitory Proximitor 3500/42M.
Propojení signálu pro monitory polohy vratné tyče 3500/72M.
Zakončení přímého zapojení polních snímačů v průmyslových řídicích prostředích.

Technické specifikace

Kategorie	Specifikace	Parametr / Hodnota
Základní informace	Výrobce	Bently Nevada
	Číslo dílu	140471-01
	Popis	I/O modul s interními zakončeními
Fyzické specifikace	Požadavky na slot	1 slot pro celou výšku na zadní straně
	Rozměry (V x Š x H)	241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in)
	Hmotnost	0,20 kg (0,44 lb)
Výstupní výkon pro převodník	Napájecí napětí převodníku	-24 V DC
	Parametry napájení (Prox / Accel)	Napětí: 23,9 V, proud: 45,5 mA, výkon: 1,09 W
	Parametry napájení (Velomitor)	Napětí: 23,9 V, proud: 45,5 mA, výkon: 1,09 W
Limity prostředí	Provozní teplota	-30 °C až +65 °C (-22 °F až +150 °F)
	Skladovací teplota	-40 °C až +85 °C (-40 °F až +185 °F)
	Relativní vlhkost	95 % bez kondenzace
Kompatibilní svorkovnicové konektory	Standardní Euro Style (8pólový, zelený)	Číslo dílu 00580434
	Standardní Euro Style (3pólový, zelený)	Číslo dílu 00580441
	Typ s pružinovou svorkou Push-in	Číslo dílu 166M2389 (alternativa k 00580434)
	Typ s pružinovou svorkou Push-in	Číslo dílu 166M4363 (alternativa k 00580441)

Pokyny k instalaci

Nainstalujte modul do vyhrazeného zadního slotu plné výšky stojanu Bently Nevada 3500.
Před uvedením do provozu se ujistěte, že jsou propojky na desce plošných spojů modulu správně nastaveny podle typu připojeného převodníku (např. Prox/Accel nebo Velomitor).
Připojte provozní převodníky k zeleným svorkovnicovým konektorům Euro Style podle definic zapojení pinů jednotlivých kanálů.
Pomocí integrovaných upevňovacích šroubů pevně připevněte svorkovnicové konektory k zadnímu panelu modulu I/O.

Soulad s požadavky a certifikace

Certifikace / norma	Specifikace / schválení
Směrnice EMC	Směrnice Evropského společenství 2014/30/EU; EN 61000-6-2, EN 61000-6-4
Elektrická bezpečnost	Směrnice Evropského společenství 2014/35/EU; EN 61010-1
Nebezpečný prostor (cNRTLus)	Třída I, zóna 2: AEx/Ex nA nC ic IIC T4 Gc; Třída I, zóna 2: AEx/Ex ec nC ic IIC T4 Gc; Třída I, divize 2, skupiny A, B, C, D (Ta = -20 °C až +65 °C)
Nebezpečný prostor (ATEX/IECEx)	Ex nA nC ic IIC T4 Gc; Ex ec nC ic IIC T4 Gc (Ta = -20 °C až +65 °C)
Soulad s požadavky na ochranu životního prostředí	Směrnice RoHS 2011/65/EU; Čínská směrnice RoHS EFUP 15 let (SJ/T 11364-2024)

FAQ

Kterou pozici ve slotu zabírá modul v racku 3500?

Modul se instaluje konkrétně do jednoho zadního slotu plné výšky šasi 3500.

Vyžaduje jednotka pro zapojení terénních snímačů externí ukončovací svorkovnice?

Externí ukončovací svorkovnice není nutná, protože terénní vodiče se připojují přímo k interním šroubovým svorkovnicím typu Euro na modulu.

Jaké napájecí napětí pro převodníky zařízení poskytuje snímačům?

Modul poskytuje jmenovité napájecí výstupní napětí −24 V DC s proudovou kapacitou až 45,5 mA pro připojené převodníky.
