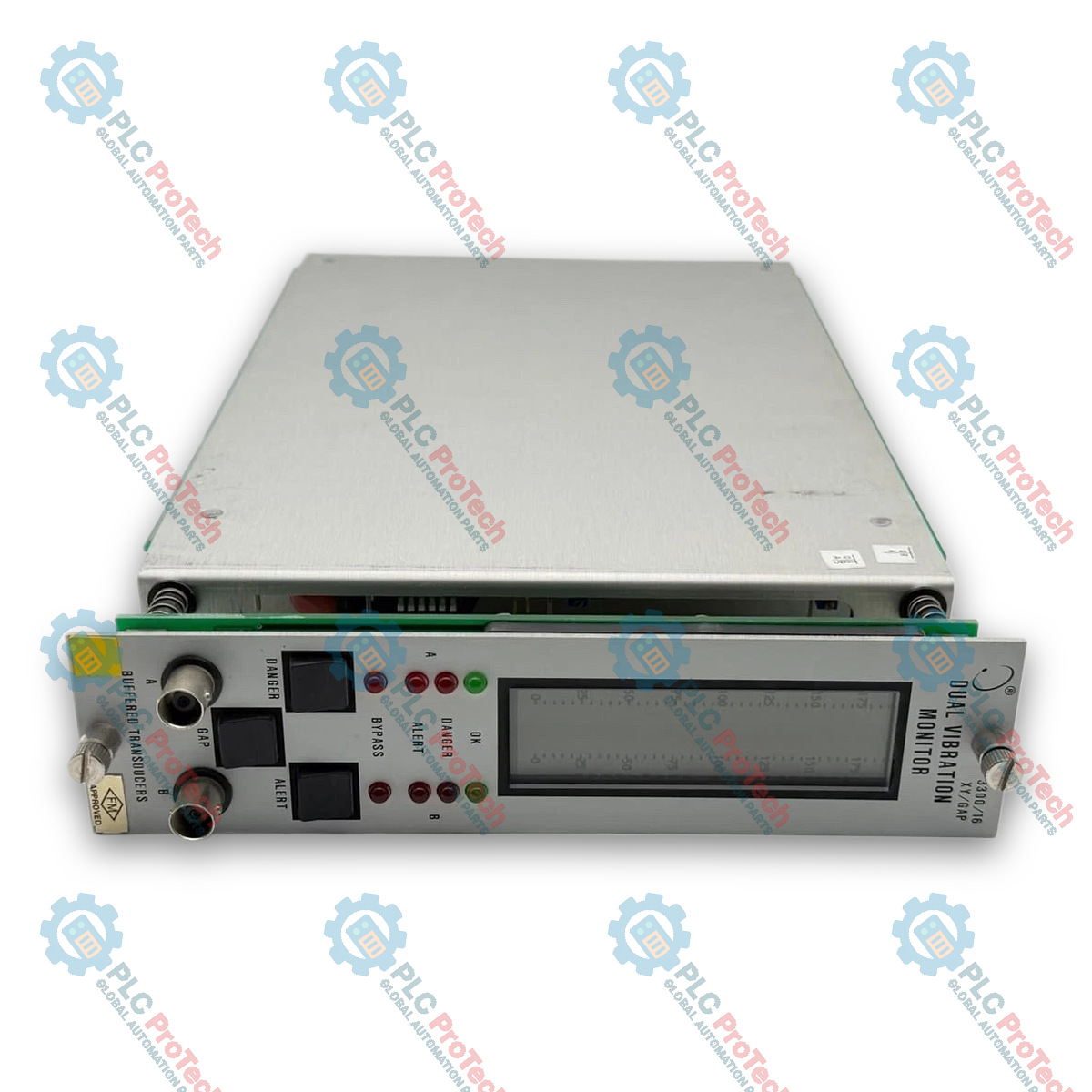

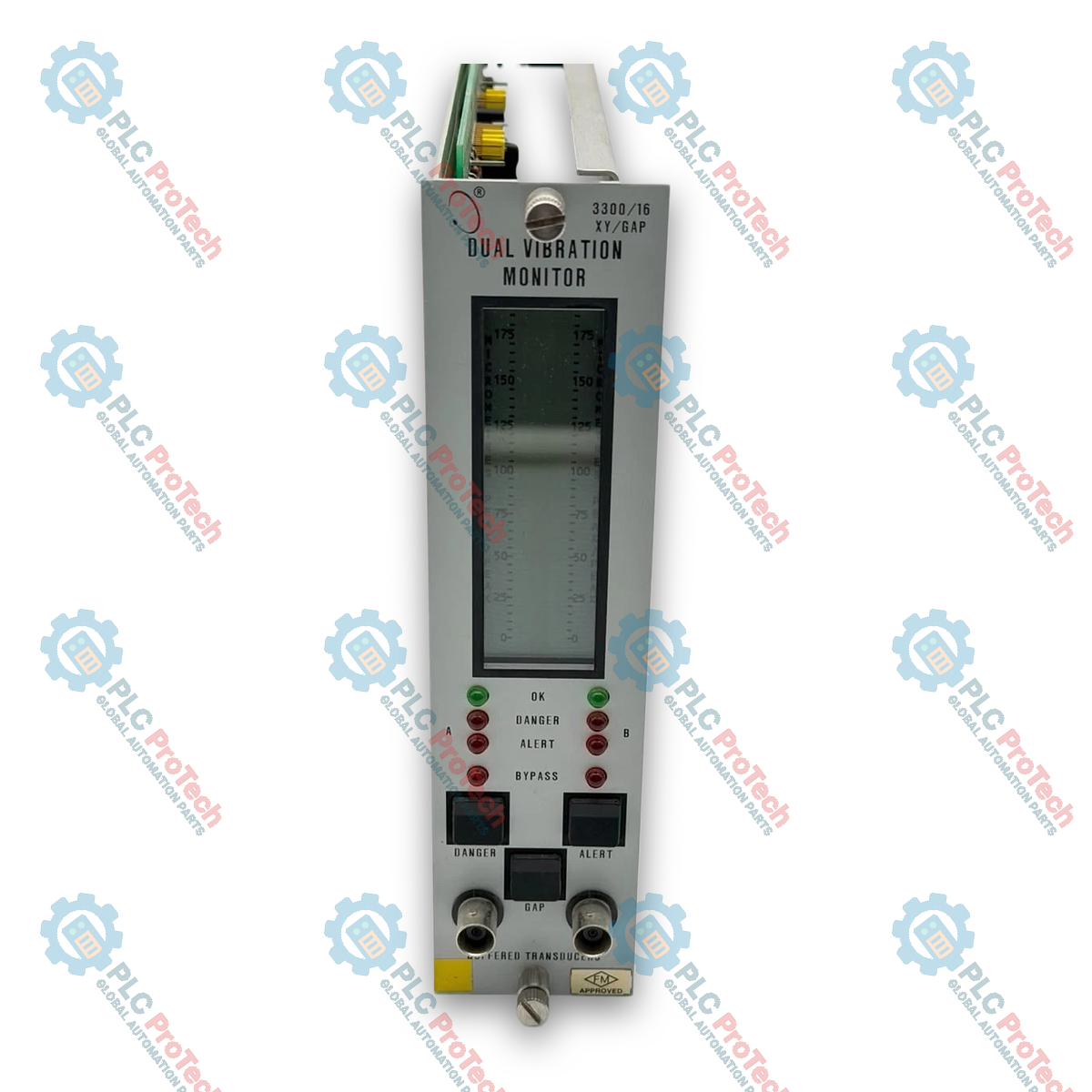

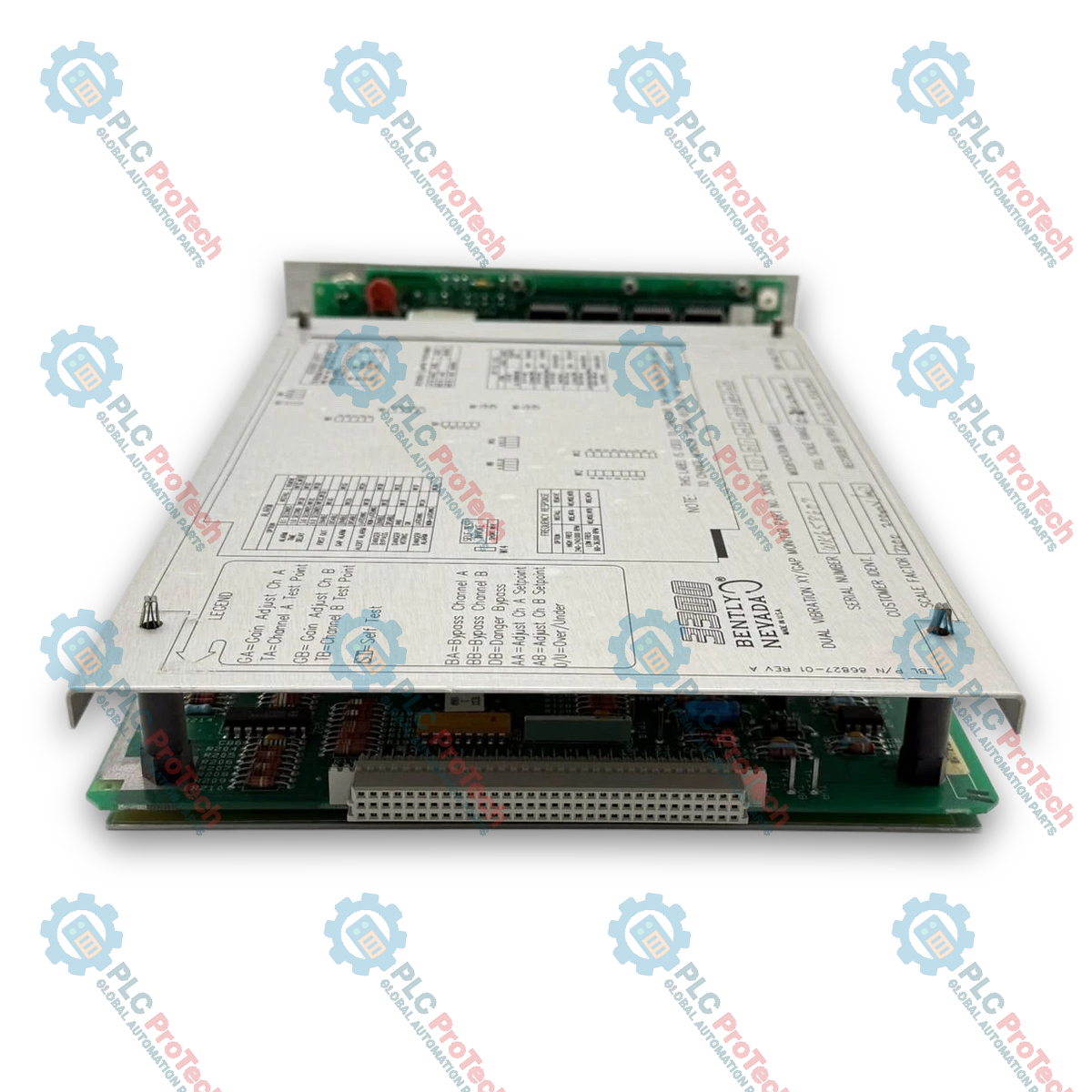

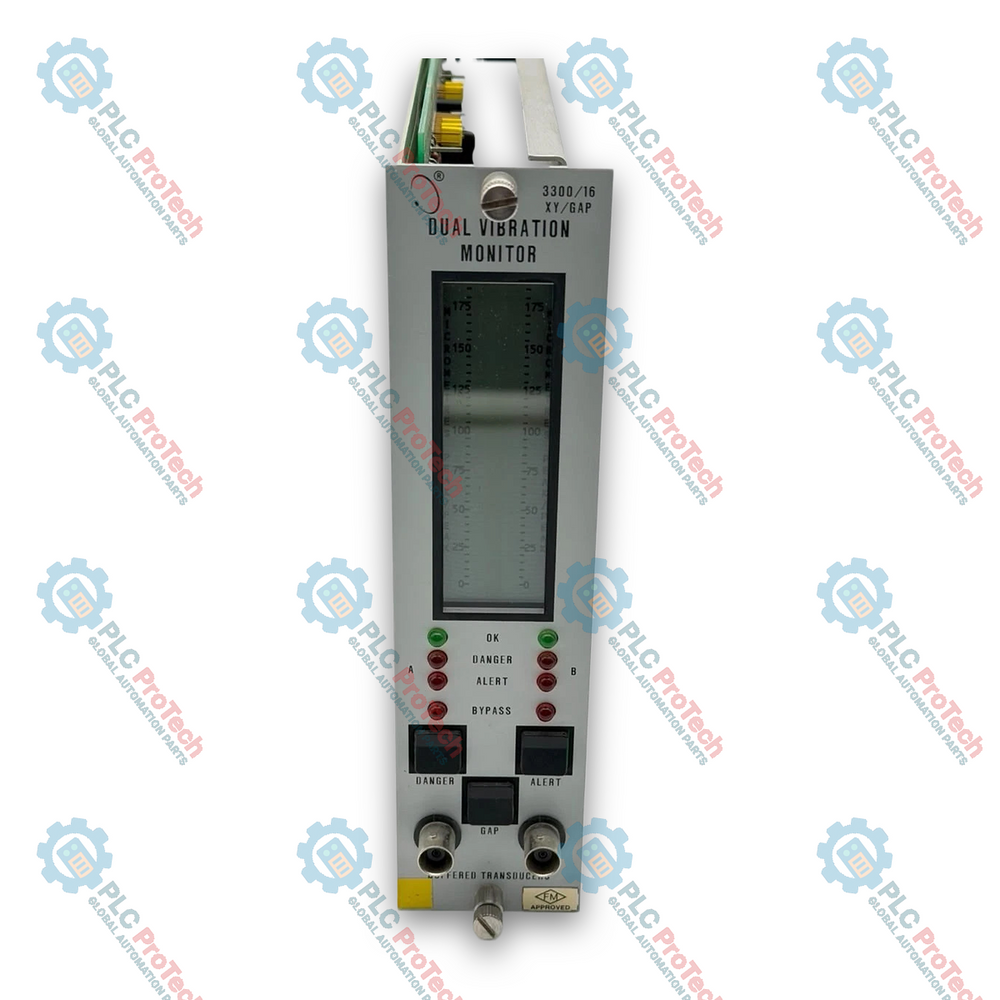

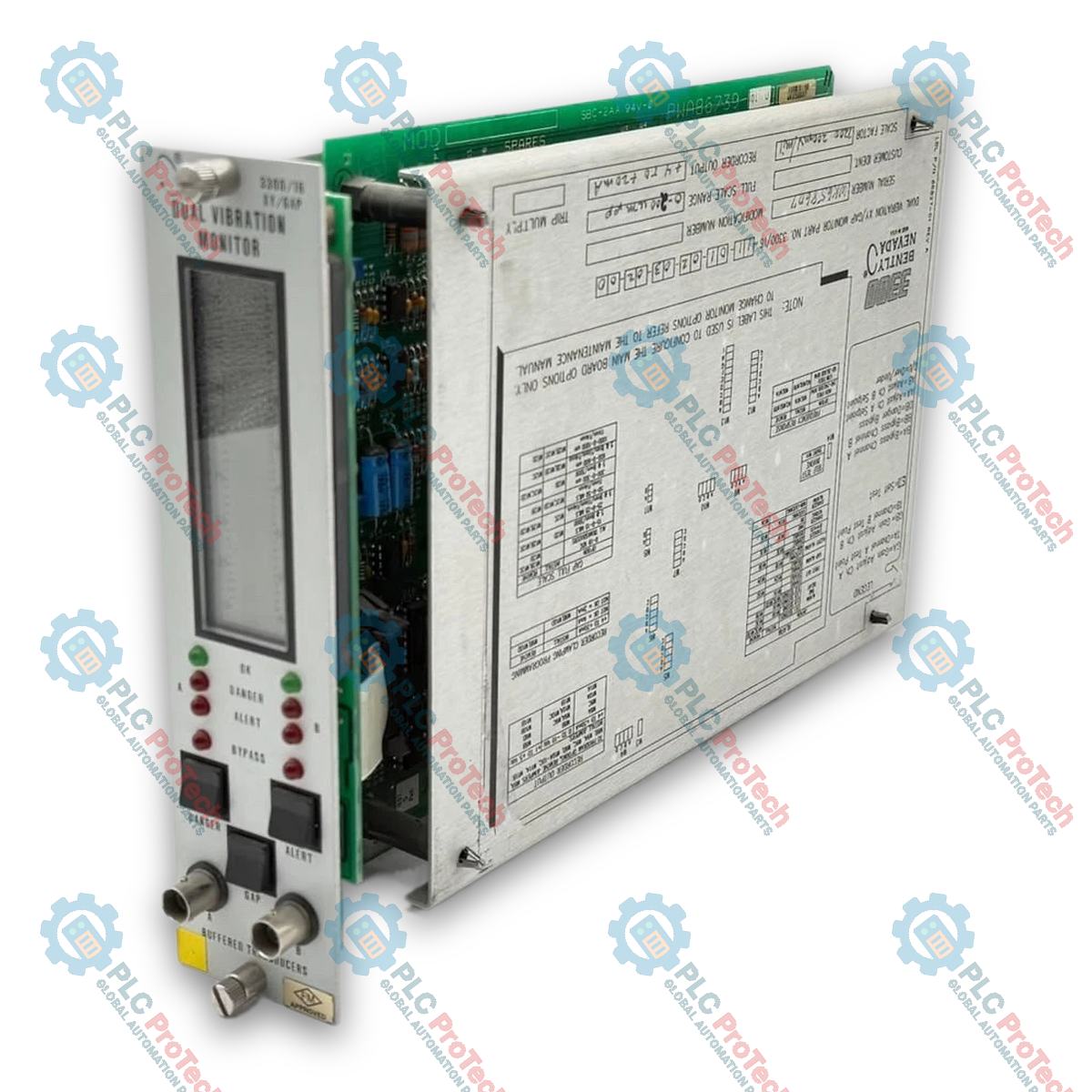

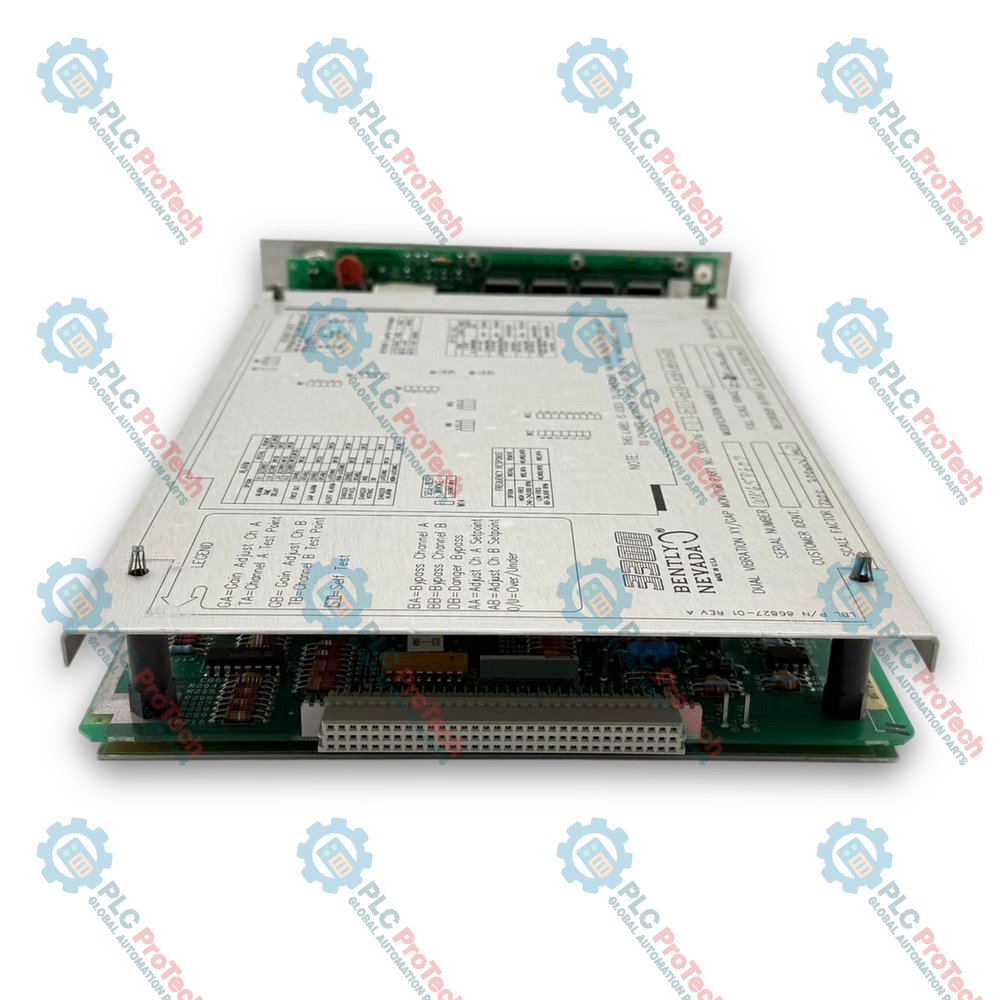

Bently Nevada 3300/16-11-01-02-03-02-00 je duální monitor vibrací pro systém monitorování strojních zařízení Bently Nevada 3300. Jednotka používá původní hlavní desku plošných spojů PWA 86739-01.
Monitor nepřetržitě měří dva nezávislé kanály radiálních vibrací označené jako kanál A a kanál B. Rovněž monitoruje napětí mezery bezkontaktní sondy pro každý kanál.
Tato konfigurace má rozsah vibrací plné stupnice 0 až 100 um špička–špička. Volba vstupu převodníku je určena pro Proximitorové senzory 3300 8 mm, 3300 XL 8 mm nebo 7200 5 mm a 8 mm s měřítkem 200 mV/mil.
Jednotka obsahuje volitelnou hermeticky utěsněnou alarmovou relé a interní bezpečnostní bariéry. Funkce Alert a Danger poskytují nezávislé nastavené hodnoty ochrany strojních zařízení pro monitorované kanály.
Dv kanálové monitorování radiálních vibrací
Nezávislé měření kanálu A a kanálu B
Monitorování napětí mezery bezkontaktní sondy
Rozsah vibrací 0 až 100 um špička–špička
Kompatibilní s Proximitorovými senzory 3300 8 mm
Kompatibilní s Proximitorovými senzory 3300 XL 8 mm
Kompatibilní s Proximitorovými senzory 7200 5 mm a 8 mm
Stupnice vstupu převodníku 200 mV/mil
Konfigurace hermeticky utěsněného alarmového relé
Konfigurace interní bezpečnostní bariéry
Pufrované výstupy převodníku
Alarmové funkce Alert a Danger
Funkce First Out, bypass, autotest a výstupu rekordéru
Původní hlavní deska PWA 86739-01
Monitorování radiálních vibrací hřídele
Monitorování mezery a polohy hřídele
Ochrana rotujících strojních zařízení
Monitorování vibrací turbín a kompresorů
Monitorování stavu strojních zařízení pomocí systémů s bezkontaktními sondami
Náhrada stávajících monitorů 3300/16 se stejnou konfigurací
| Volba | Konfigurace |
|---|---|
| Model | Duální monitor vibrací 3300/16 |
| A: Rozsah plné stupnice | 11 – 0 až 100 um špička–špička |
| B: Vstup převodníku | 01 – Proximitorový senzor 3300 8 mm, 3300 XL 8 mm nebo 7200 5 mm a 8 mm |
| Měřítko snímače | 200 mV/mil |
| C: Alarmové relé | 02 – Hermeticky utěsněné |
| D: Schválení agenturou | 03 – Přesný katalogový kód zachován; význam není definován v dodané příručce Rev. P |
| E: Bezpečnostní bariéra | 02 – Interní |
| F: Násobič vypnutí | 00 – Žádné |
| Parametr | Specifikace |
|---|---|
| Výrobce | Bently Nevada |
| Model | 3300/16-11-01-02-03-02-00 |
| Typ produktu | Duální monitor vibrací |
| Systém | 3300 |
| Hlavní PWA | 86739-01 |
| Verze PWA | Originál |
| Počet kanálů | 2 |
| Měření | Radiální vibrace a mezera sondy |
| Rozsah vibrací plné stupnice | 0 až 100 µm špička–špička |
| Vstup snímače | Snímače Proximitor 3300 8 mm, 3300 XL 8 mm, 7200 5 mm a 8 mm |
| Měřítko snímače | 200 mV/mil |
| Alarmové relé | Hermeticky utěsněné |
| Bezpečnostní bariéra | Interní |
| Trip Multiply | Žádný |
| Výstupy zapisovače | 0 až −10 V DC, +1 až +5 V DC nebo +4 až +20 mA |
| Vyrovnávací výstupy | Koaxiální konektory na čelním panelu a zadní modul relé vstupu signálu |
| Funkce | Popis |
|---|---|
| Radiální vibrace | Průběžné měření dynamického pohybu hřídele pro kanály A a B |
| Mezera sondy | Zobrazuje záporné stejnosměrné napětí úměrné mezeře mezi sondou a cílem |
| Alarm Alert | Vibrační alarm první úrovně |
| Alarm Danger | Vibrační alarm druhé úrovně |
| First Out | Při aktivaci identifikuje první kanál, který vstoupí do alarmového stavu |
| Obejití kanálu | Vyřadí vybraný kanál z aktivního monitorování |
| Obejití Danger | Blokuje ovládání relé Danger během údržby |
| Vyrovnávací výstup | Poskytuje signály snímače pro externí zařízení |
| Výstup zapisovače | Poskytuje výstup úměrný naměřeným vibracím |
| Vlastní test | Diagnostické testování při zapnutí, cyklické testování a testování vyvolané uživatelem |
Tato 86739-01 je původní verze hlavní PWA 3300/16.

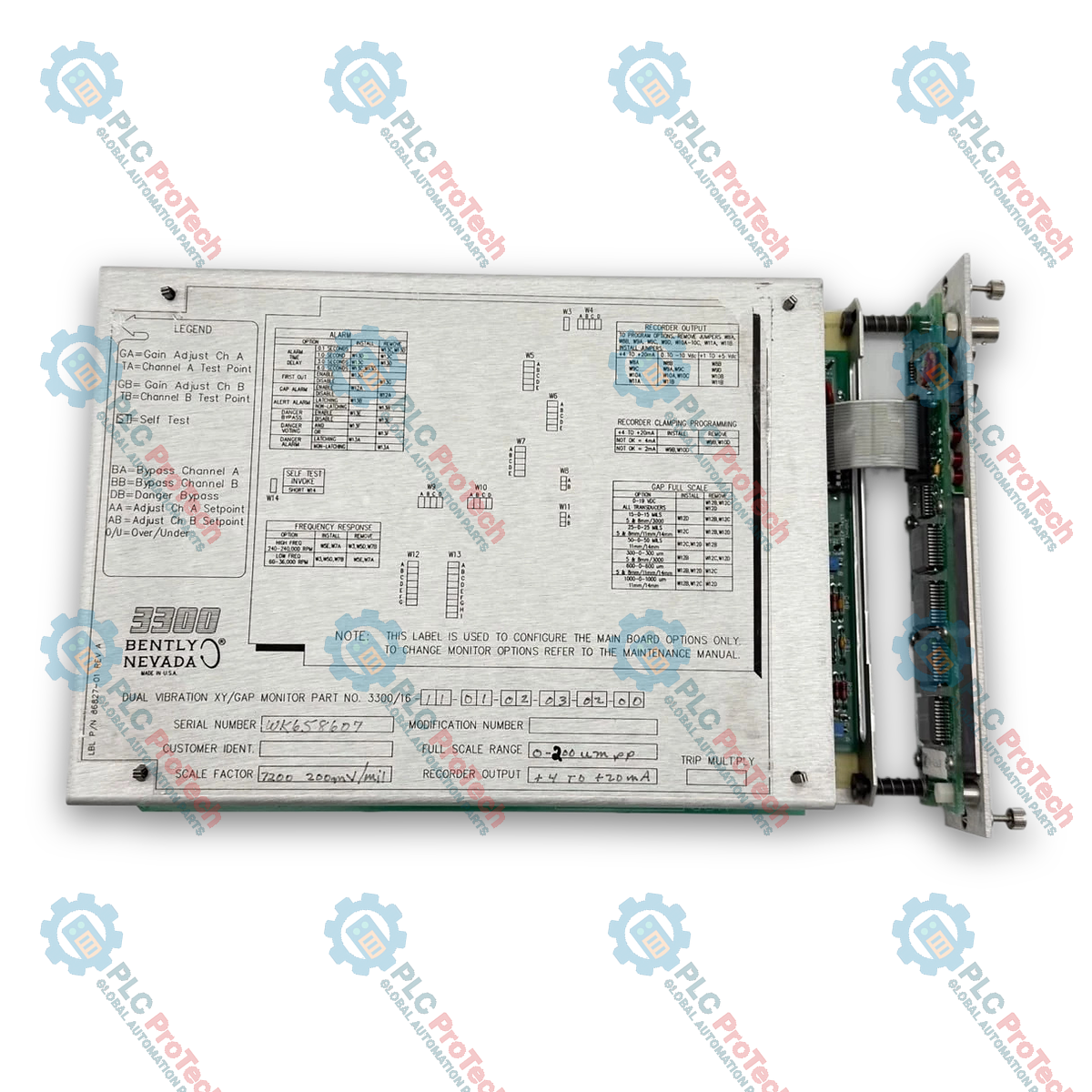

Jeho programovatelné volby se konfigurují pomocí propojek na hlavní desce plošných spojů. Patří mezi ně First Out, blokování alarmu, hlasování Danger, zpoždění vibračního alarmu, alarm mezery, omezení výstupu zapisovače, mezní frekvence, výstup zapisovače, rozsah mezery, rozsah vibrací, vstup snímače a Trip Multiply.
Před výměnou instalovaného monitoru potvrďte úplné katalogové číslo.
Před změnou nastavení propojek ověřte, že instalovaná deska je PWA 86739-01.
Ověřte typ snímače Proximitor a měřítko 200 mV/mil.
Před vyjmutím zaznamenejte nastavení Alert, Danger, mezery, zapisovače a bypassu.
Před vyjmutím monitoru vypněte napájení stojanu nebo zablokujte alarmy stojanu.
Před opětovným připojením obvodů v terénu ověřte zapojení interní bezpečnostní bariéry.
Po instalaci zkontrolujte oba vibrační kanály a hodnoty mezery.
Před uvedením systému zpět do provozu ověřte funkce Alert a Danger.
PWA 86739-01 používá jiné umístění propojek než pozdější desky 135305-01 a 140720-01.
Nekopírujte polohy propojek z pozdějších revizí PWA.
Musí odpovídat rozsah plné stupnice, vstup snímače, typ relé, bezpečnostní bariéra a konfigurace Trip Multiply.
Při výběru náhrady zachovejte přesné katalogové číslo.
