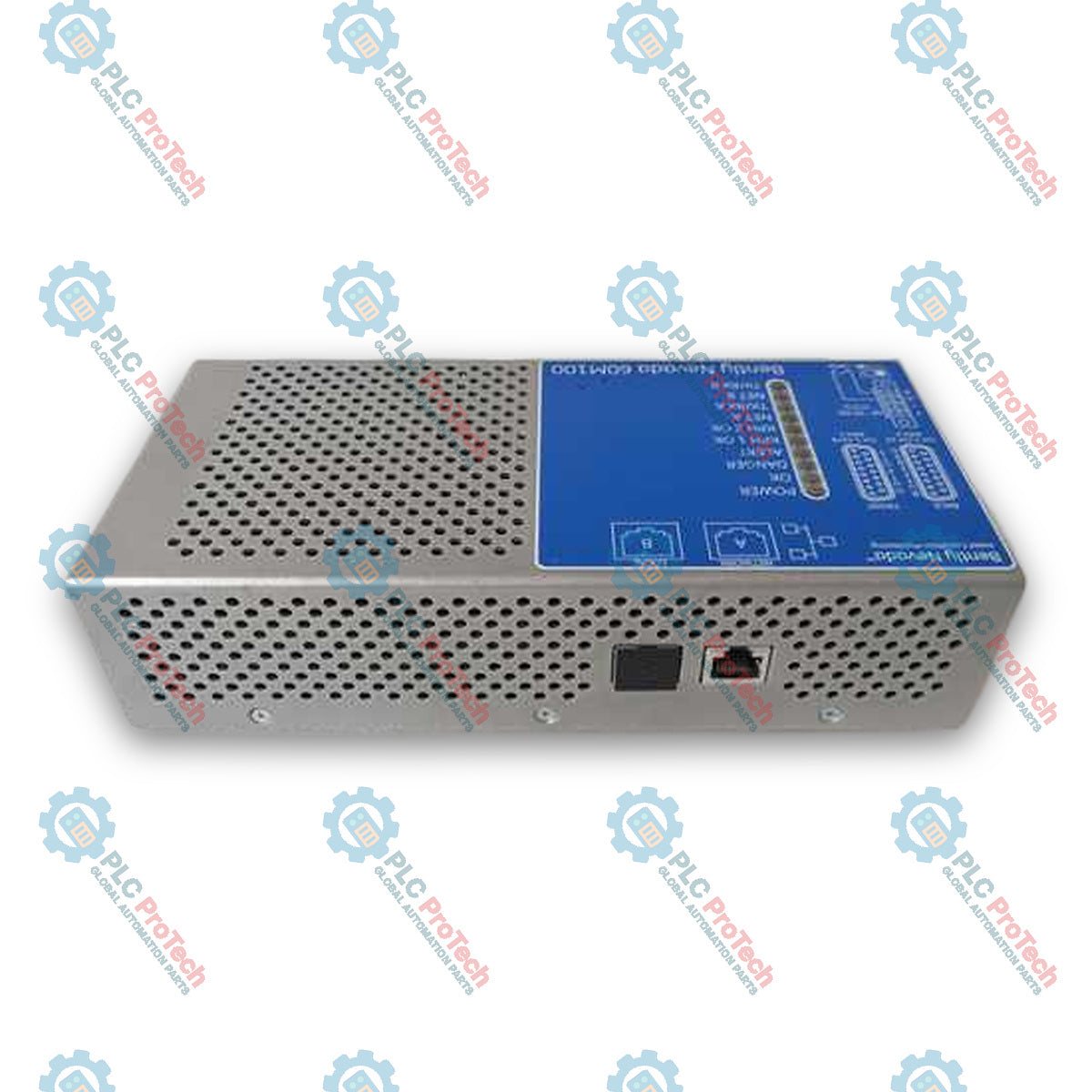

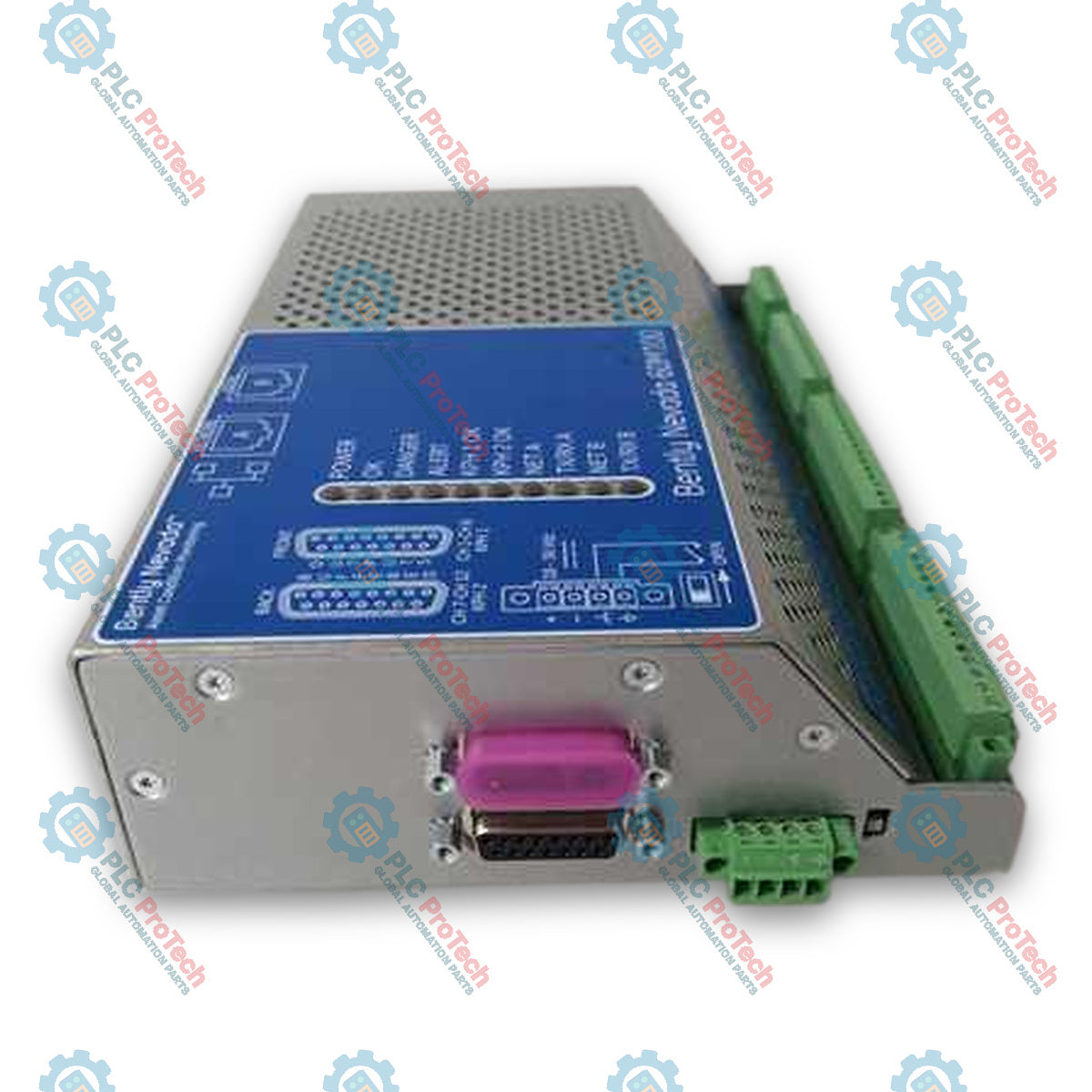

Bently Nevada 60M100-00 je monitor stavu větrné elektrárny určený k nepřetržitému trvalému monitorování strojních soustav generátorů větrných turbín. Jako kompaktní a robustní zařízení zpracovává 60M100-00 dynamické vstupní signály a otáčkové vstupy za účelem detekce závad stroje měsíce před možným selháním, čímž podporuje strategie údržby založené na stavu.
Zařízení nabízí až 12 kanálů dynamických vstupů a dva vstupy otáčkových signálů Keyphasor. Kanály 1 až 10 se připojují k dvouvodičovým akcelerometrům typu ICP, zatímco kanály 11 a 12 lze nakonfigurovat buď pro dvouvodičové snímače ICP, nebo třívodičové snímače přiblížení. Zařízení 60M100-00 obsahuje 24bitový převodník A/D Sigma-Delta, šířku pásma 40 kHz a integrované možnosti digitální komunikace; přenáší monitorované hodnoty a stavy prostřednictvím protokolu Modbus/TCP nebo proprietárních ethernetových protokolů do systémů řízení procesů a automatizace.
| Volitelná položka objednávky | Kód volitelné výbavy | Popis |
|---|---|---|
| Základní model | 60M100-AA | Monitor stavu větrné elektrárny Bently Nevada (pouze monitor) |
| A: Schválení | 00 | Standard |
| Parametr | Specifikace |
|---|---|
| Výrobce | Bently Nevada (společnost Baker Hughes) |
| Model | 60M100-00 |
| Rozsah vstupního napětí | Rozsah vstupního napětí 18 V DC až 36 V DC |
| Příkon | Max. 1,7 A |
| Proudový náraz | Max. 2,7 A, méně než 5 ms |
| Vstupy modulu | Max. 12 dynamických signálů a 2 signály Keyphasor |
| Dynamický rozsah | 110 dB při fs = 102,4 ksps |
| Poměr signálu k šumu | 110 dB při fs = 102,4 ksps |
| A/D převod | Sigma-Delta, nominálně 24 bitů |
| Šířka pásma | 0 až 40 kHz |
| Přesnost přímé hodnoty pk nebo rms | Typicky v rozmezí ± 0,5 % plného rozsahu, v nejhorším případě ± 1,1 % |
| Přesnost frekvencí rotoru, záběru a poruch | ± 6,7 % typicky, ± 9,7 % v nejhorším případě |
| Přesnost ložiskových frekvencí | ± 6,7 % typicky, ± 9,7 % v nejhorším případě |
| Přesnost kývání věže | ± 0,16 m/s2 (0,016 g) typicky, ± 0,23 m/s2 (0,023 g) v nejhorším případě |
| Přesnost špičatosti | ± 1 % (50 Hz až 10 000 Hz), ± 3 % (1 Hz až 49,9 Hz) |
| Přesnost elektrického šumu generátoru | ± 1 % (50 Hz až 10 000 Hz), ± 3 % (1 Hz až 49,9 Hz) |
| Přesnost činitele špičatosti | Typicky v rozmezí ± 0,5 % plného rozsahu, v nejhorším případě ± 1,1 % |
| Minimální amplituda pro špičatost, šikmost a kurtózu | 0,6 m/s2 (0,06 g) |
| Rozsah rychlosti Keyphasor | 1 až 120 000 ot/min (u větrných turbín omezeno na 2 000 ot/min) |
| Rozlišení rychlosti Keyphasor | 0,1 ot/min (1 až 100 ot/min), ± 1 ot/min (100 až 2000 ot/min) |
| Ethernetové výstupní porty |
Net A: síťový port DHCP 10/100 BaseT Net B: místní port se statickou IP adresou 10/100 BaseT |
| Výstupy vyrovnávacích signálů | Dva 15pinové konektory DSUB (výstupní impedance 550 ohmů) |
| Provozní teplota | -40 degC až +70 degC (-40 degF až 158 degF) |
| Skladovací teplota | -45 degC až +85 degC (-49 degF až 185 degF) |
| Relativní vlhkost | 0 % až 95 %, provozní a skladovací, bez kondenzace |
| Stupeň znečištění | Stupeň znečištění 2 (pracovní napětí < 30 Vrms nebo 60 Vdc) |
| Montáž | Montáž na lištu DIN |
| Rozměry (V x Š x H) | 150 mm x 225 mm x 55 mm (5,89 x 8,88 x 2,17 palce) |
| Hmotnost | 1,4 kg (3 lbs) |
| Rozhraní / konektor | Funkce |
|---|---|
| CH 1 - CH 10 | Připojení provozní kabeláže pro 2vodičové akcelerometry typu ICP |
| CH 11 - CH 12 | Připojení provozní kabeláže pro 2vodičové snímače ICP nebo 3vodičové sondy přiblížení |
| KPH 1 - KPH 2 | Připojení provozní kabeláže pro snímače rychlosti Keyphasor (3vodičové sondy přiblížení nebo externě napájené snímače rychlosti) |
| Net A (10/100 BaseT) | Ethernetový port s DHCP pro komunikaci se systémem |
| Net B (10/100 BaseT) | Ethernetový port s místní statickou IP adresou pro komunikaci se systémem |
| Výstupy vyrovnávacích signálů | Dva 15pinové konektory DSUB pro přístup k diagnostickým signálům |
| Připojení napájení | Svorkový konektor pro napájecí zdroj 18 Vdc až 36 Vdc |
| Zemnicí kolík šasi | Zemnicí kolík na boční straně šasi |
| Spínač izolace společného vodiče systému | Spínač izolace systému |
