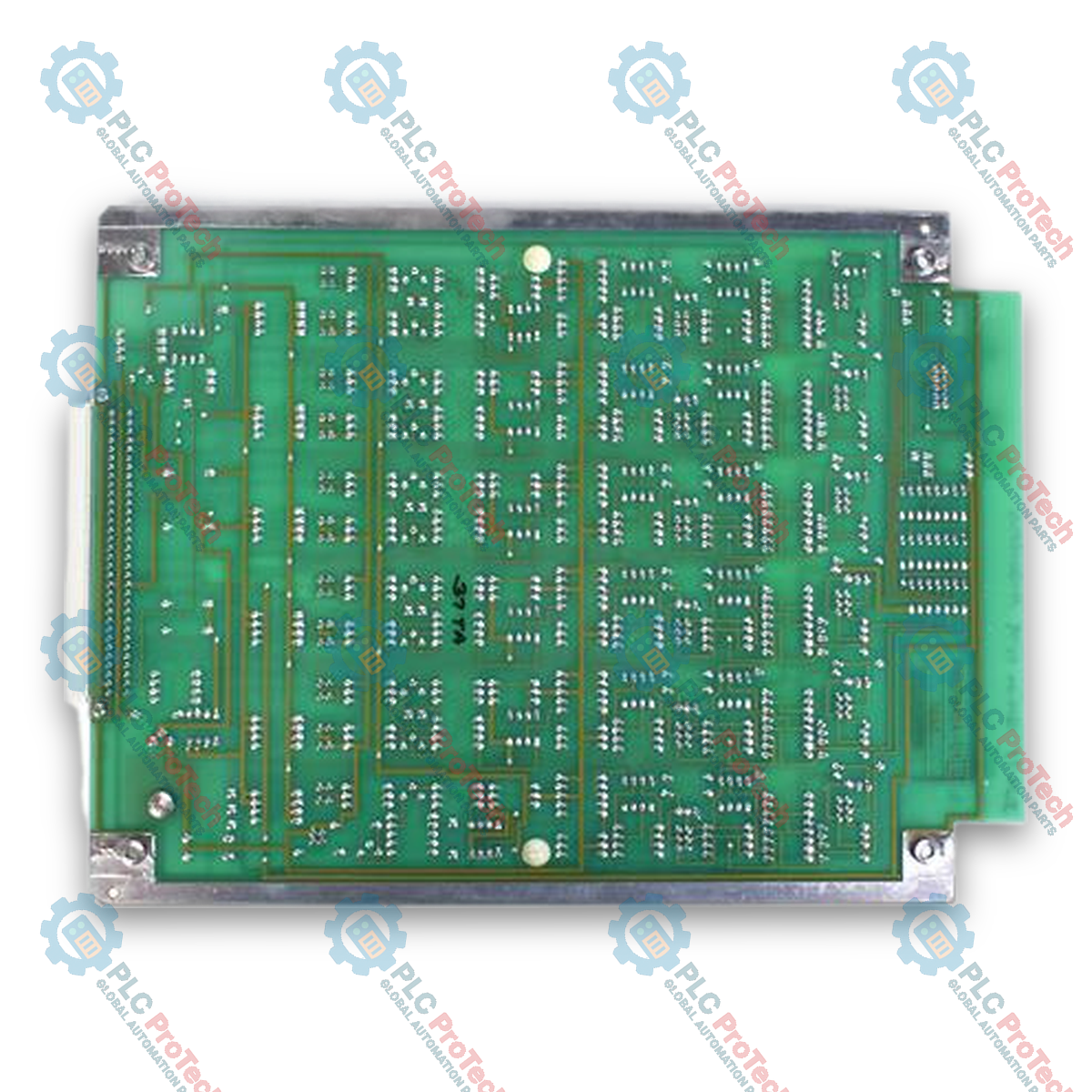

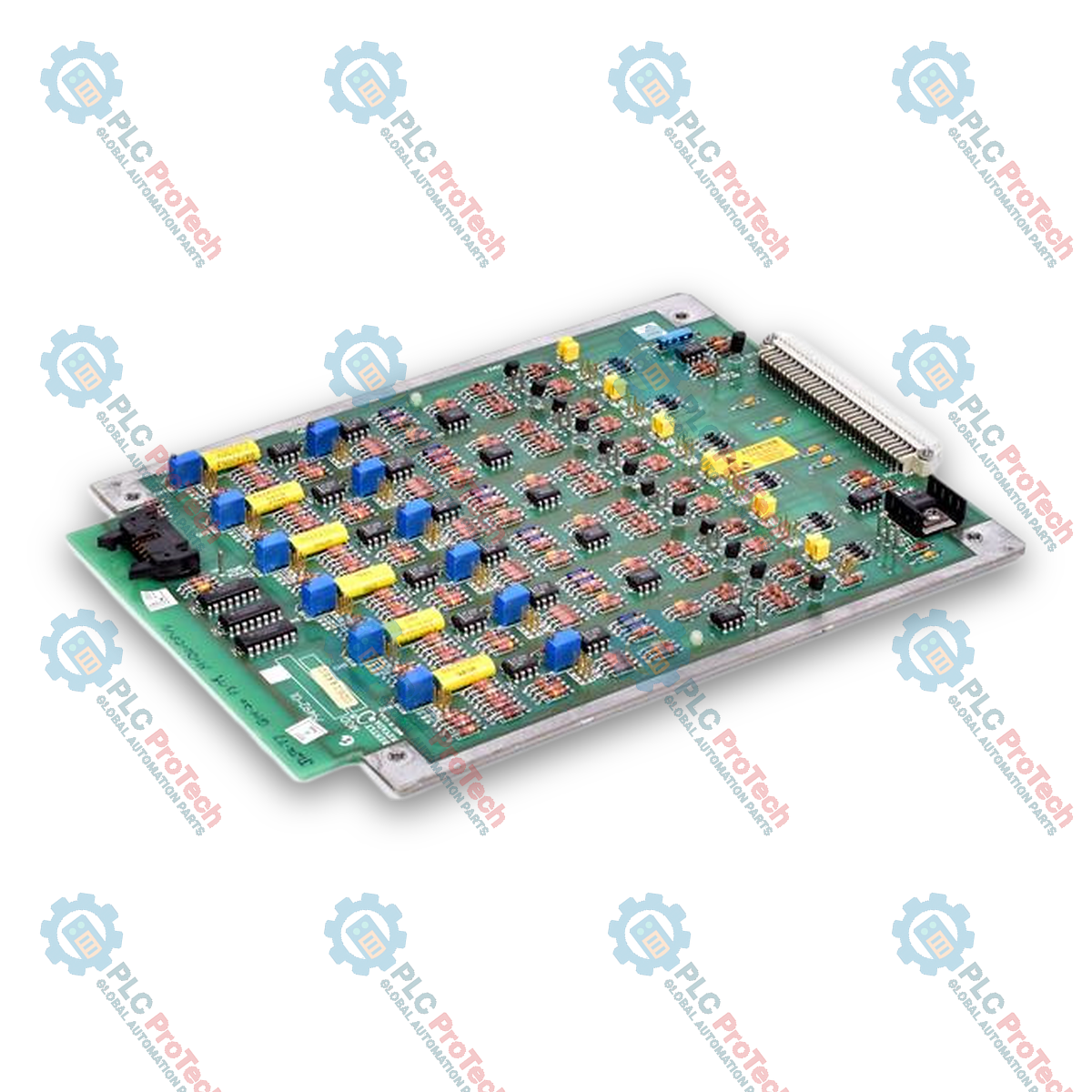

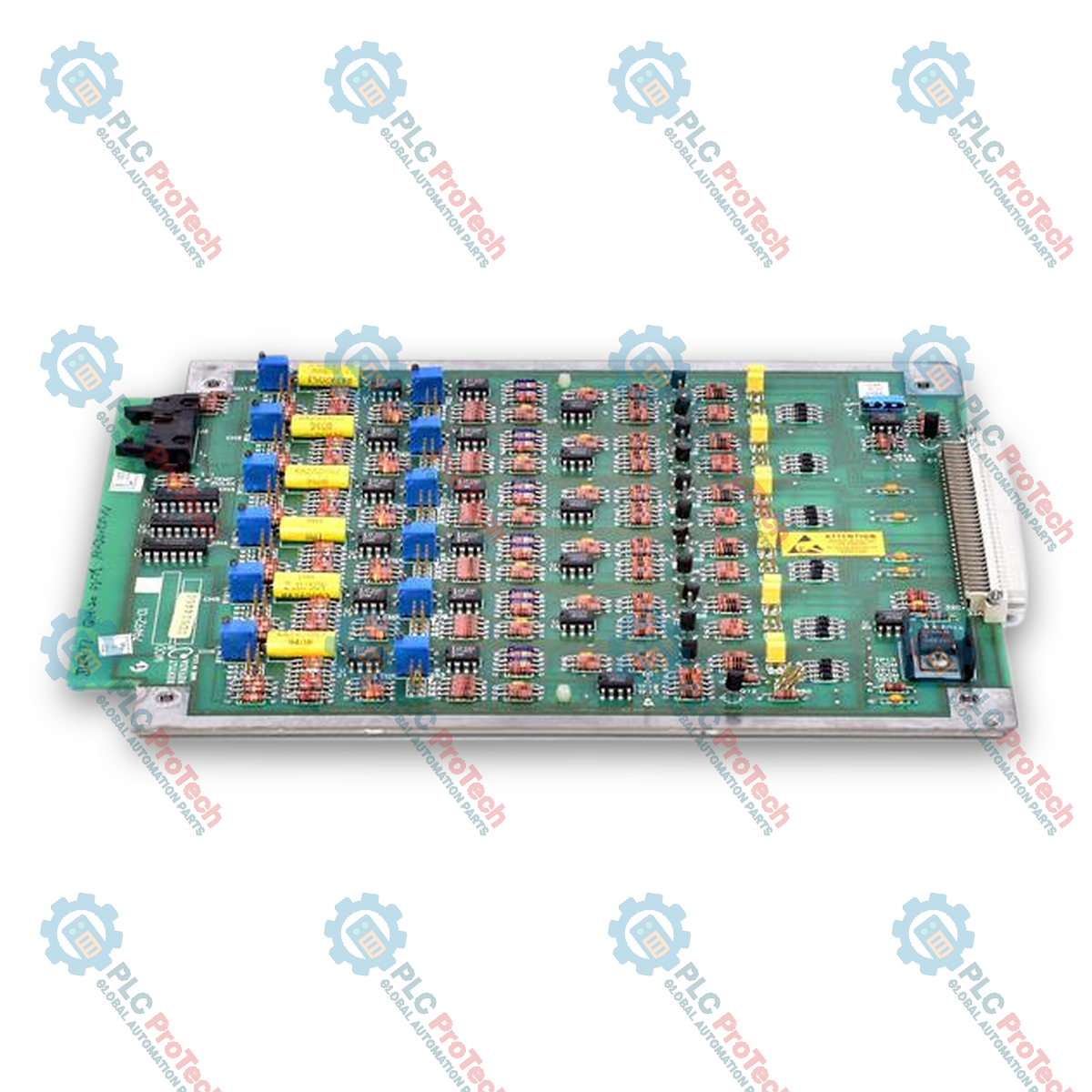

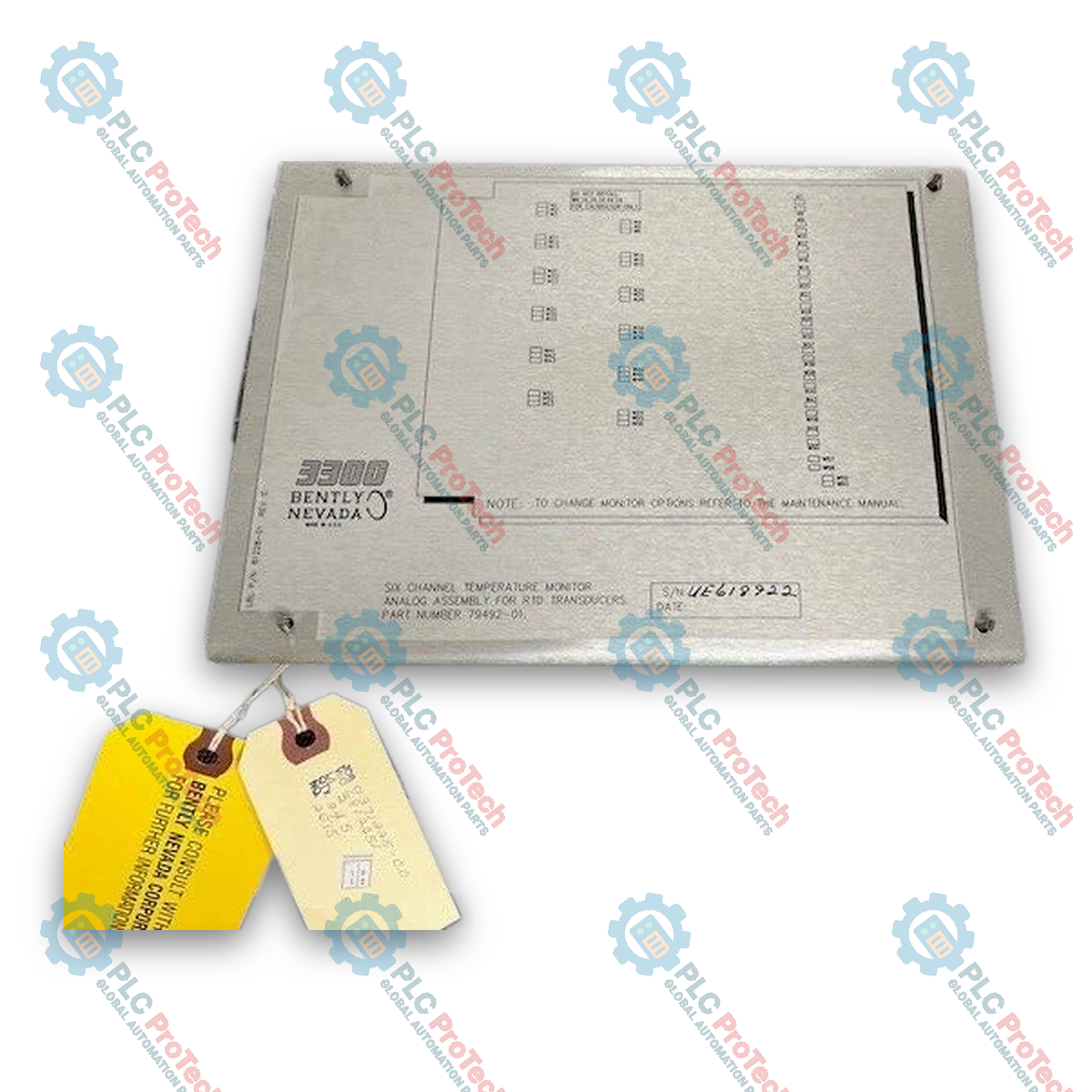

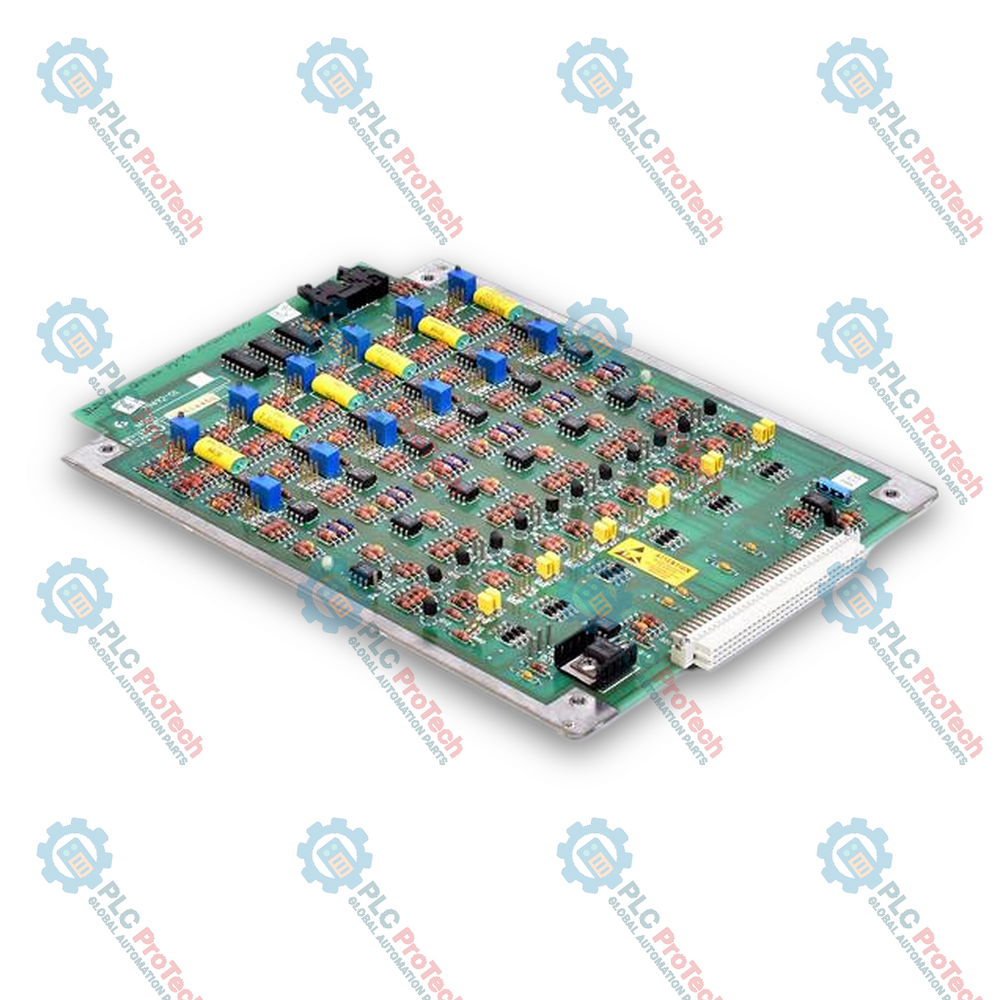

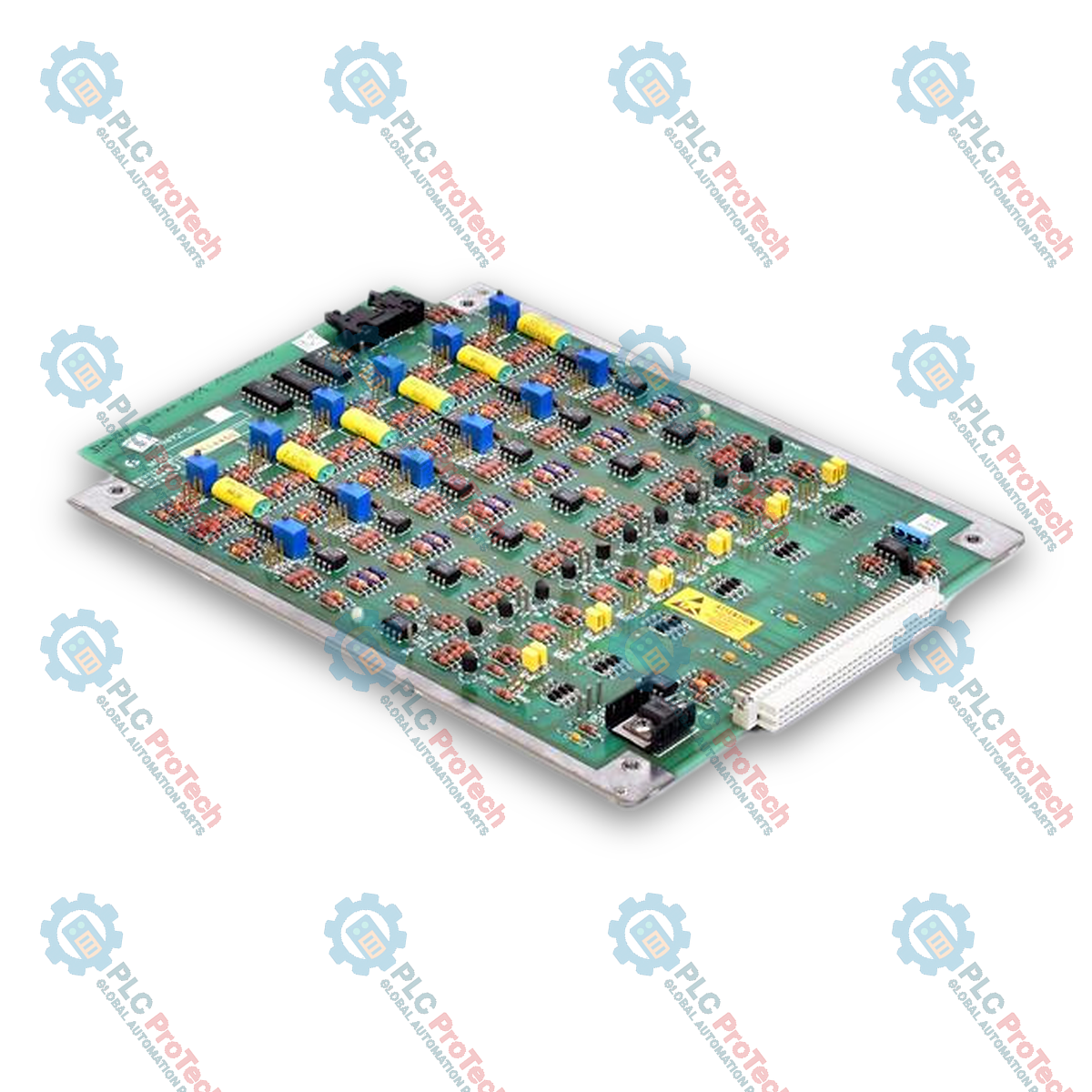

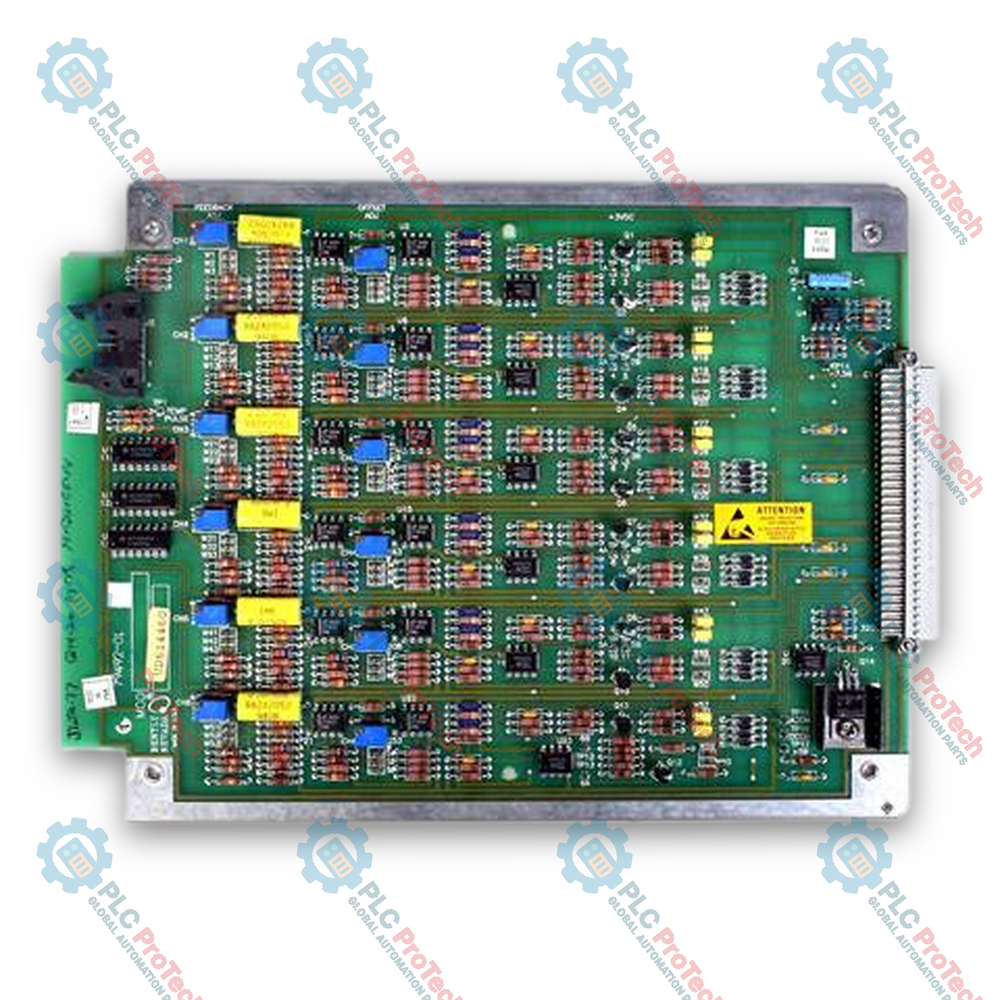

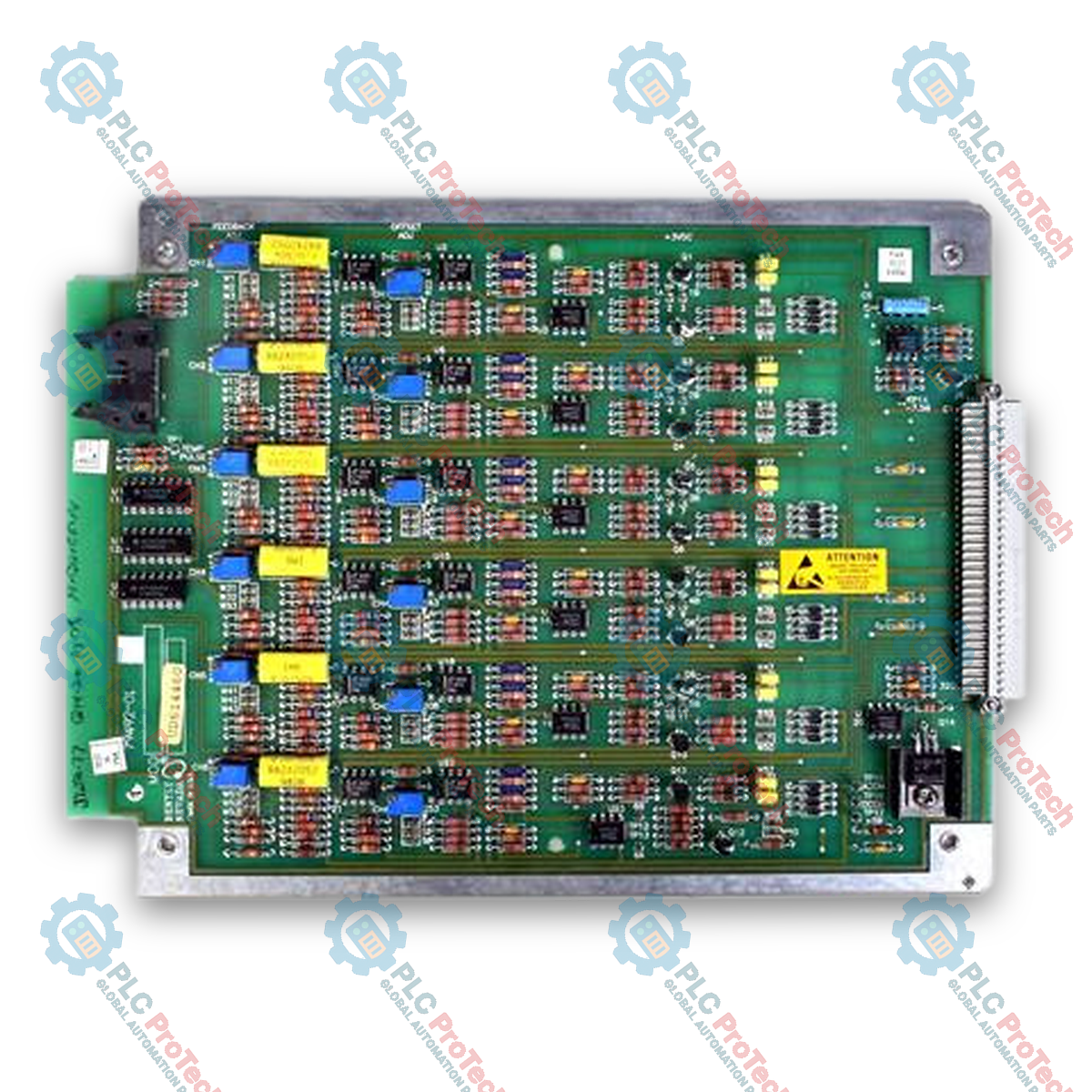

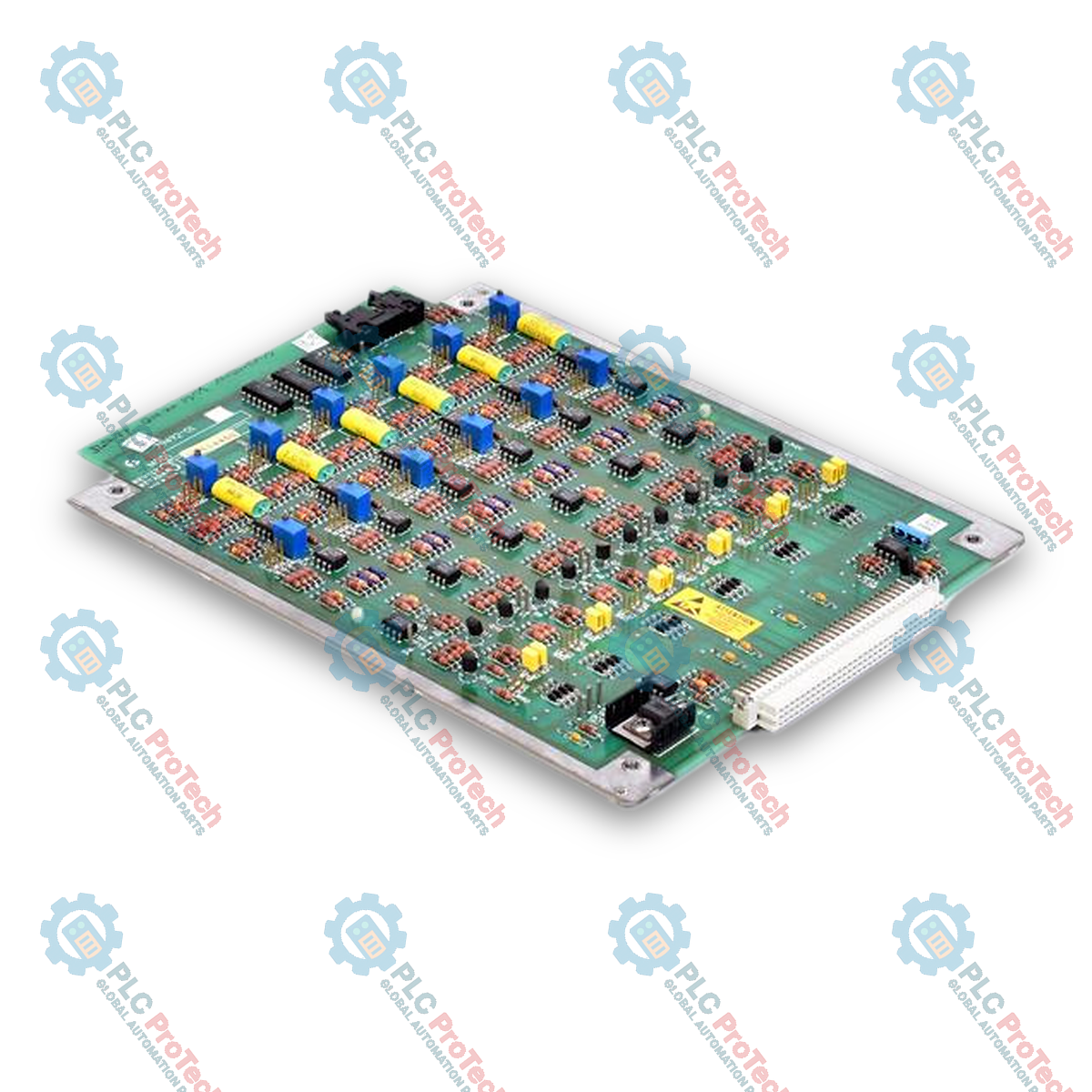

Bently Nevada 79492-01 je šestikanálový monitor teploty RTD 3300/35 určený k nepřetržitému monitorování teploty v systémech Bently Nevada 3300.
Monitor poskytuje šest nezávislých teplotních kanálů a přijímá až šest vstupů odporových snímačů teploty. Uvedená konfigurace 79492-01 používá třívodičové platinové RTD 100 ohmů s alfa koeficientem 0,00392.
Tato konfigurace má rozsah měření plné stupnice 0 až 300 °F. Každý kanál poskytuje nezávislé zobrazení teploty a zpracování alarmů pro aplikace monitorování strojů.
Čelní panel obsahuje čtyřmístný LCD displej pro zobrazování naměřené teploty, stavu kanálu, alarmů, stavu obejití a diagnostických informací. Pro všech šest kanálů jsou k dispozici samostatné výstupy pro zapisovač.
Šest nezávislých kanálů monitorování teploty
Navrženo pro systémy monitorování strojů Bently Nevada 3300
Konfigurace vstupu RTD 3300/35
Možnost šesti vstupů RTD
Třívodičový vstup platinového RTD 100 ohmů
Platinový alfa koeficient 0,00392
Nastavený rozsah plné stupnice 0 až 300 °F
Dvě nezávisle konfigurovatelné úrovně alarmu na kanál
LCD displej na čelním panelu zobrazující teplotu a stav
Samostatný výstup pro zapisovač pro každý kanál
Konfigurace alarmového relé zalitého epoxidem
Ovládací prvky na čelním panelu pro informace o kanálech a alarmech
Monitorování teploty ložisek
Ochrana strojů před nadměrnou teplotou
Monitorování teploty motorů a generátorů
Monitorování stavu rotujících zařízení
Vícebodové měření teploty pomocí RTD
Náhrada stávajících sestav monitoru teploty 79492-01 v systémech 3300
| Volba | Konfigurace |
|---|---|
| Systém | 3300/35 Šestikanálový monitor teploty RTD |
| Volitelný rozsah plné stupnice | 02 – 0 až 300 °F |
| Volitelné provedení vstupu převodníku | 01 – platinový odpor 100 ohmů, alfa 0,00392, 3vodičové zapojení |
| Volitelné provedení alarmového relé | 01 – zalité epoxidem |
| Volitelné schválení agenturou | 01 – CSA/NRTL/C |
| Volitelná bezpečnostní bariéra | 00 – žádná |
| Parametr | Specifikace |
|---|---|
| Výrobce | Bently Nevada |
| Číslo dílu | 79492-01 |
| Produktová řada | 3300/35 |
| Typ produktu | Šestikanálový monitor teploty RTD |
| Počet kanálů | 6 |
| Typ vstupu | RTD |
| Příkon | Jmenovitě 4 W |
| Požadavek na prostor v racku | 2 pozice v racku |
| Hmotnost | 2,8 kg (6,2 lb) |
| Parametr | Specifikace |
|---|---|
| Nastavený typ snímače | Platinový odporový snímač teploty RTD, 100 ohmů |
| Alfa koeficient | 0.00392 |
| Konfigurace zapojení | 3vodičové |
| Nastavený rozsah plné stupnice | 0 až 300 °F |
| Maximální počet vstupů | 6 |
| Parametr | Specifikace |
|---|---|
| Přesnost zobrazení s desetinným místem | Maximálně v rozmezí ±1 °C |
| Přesnost zobrazení bez desetinného místa | ±1,5 °C |
| Referenční teplota přesnosti | +25 °C |
| Parametr | Specifikace |
|---|---|
| Počet výstupů pro zapisovač | 6, jeden na kanál |
| Dostupný proudový výstup | +4 až +20 mA |
| Dostupný napěťový výstup | +1 až +5 V DC |
| Dostupný napěťový výstup | 0 až −10 V DC |
| Impedance napěťového výstupu | 100 ohmů |
| Minimální zátěž napěťového výstupu | 10 kΩ |
| Odpor zátěže 4–20 mA | 0 až 600 ohmů |
| Parametr | Specifikace |
|---|---|
| Úrovně alarmu | Alarm 1 a alarm 2 na kanál |
| Rozsah nastavení alarmu | 0 až +500 °C (0 až +1000 °F) |
| Rozlišení nastavené hodnoty alarmu | 1 číslice |
| Opakovatelnost alarmu | V rozmezí +/-1 °C |
| Funkce Alarmu 1 | Alarm překročení |
| Funkce Alarmu 2 | Alarm překročení nebo poklesu, programovatelný uživatelem |
| Konfigurace relé | Utěsněné epoxidem |
| Parametr | Specifikace |
|---|---|
| Displej | Čtyřmístný LCD displej s desetinnou tečkou |
| Režimy displeje | SCAN a HIGH READ |
| Rozlišení displeje | 0,1 nebo 1, programovatelné uživatelem |
| Indikace stavu | OK, Alarm 1, Alarm 2, bypass a First Out |
| Ovládací prvky na předním panelu | Alarm 1, Alarm 2, režim a krokování kanálů |
| Indikátor OK | Zelená LED |
| Indikátory alarmu | LED Alarmu 1 a Alarmu 2 |
| Indikátor bypassu | Červená LED |
| Parametr | Specifikace |
|---|---|
| Provozní teplota | 0 až +65 °C |
| Skladovací teplota | -40 až +85 °C |
| Relativní vlhkost | Až 95 %, nekondenzující |
Před výměnou instalovaného monitoru potvrďte číslo dílu 79492-01.
Ověřte, že stávající systém používá architekturu teplotního monitoru RTD 3300/35.
Potvrďte požadovaný typ RTD a nakonfigurovaný rozsah plné stupnice.
Před demontáží zaznamenejte stávající nastavení alarmů, výstupů rekordéru a bypassu.
Před odpojením instalovaného monitoru odpojte příslušné systémové obvody.
Před opětovným připojením všech šesti kanálů potvrďte zapojení RTD v terénu.
Nainstalujte monitor do správných pozic stojanu 3300.
Po instalaci náhradní jednotky zkontrolujte kalibraci monitoru.
Před návratem systému do normálního provozu ověřte všech šest teplotních kanálů.
Konfigurace 79492-01 používá třívodičové platinové RTD o odporu 100 ohmů s alfa koeficientem 0,00392.
Výstupy rekordéru lze podle požadavků systému nakonfigurovat na +4 až +20 mA, +1 až +5 Vdc nebo 0 až -10 Vdc.
Alarm 1 funguje jako alarm překročení teploty. Alarm 2 lze nakonfigurovat buď jako alarm překročení, nebo jako alarm poklesu teploty.
Chování resetu alarmu, časové zpoždění, funkce First Out, chování rekordéru během stavu NOT OK a rozlišení displeje jsou nastavení programovatelná v terénu.
Po instalaci ověřte každý kanál RTD samostatně.
Před aktivací alarmových funkcí porovnejte zobrazené teploty s očekávanými podmínkami stroje.
Zkontrolujte nastavené hodnoty Alarmu 1 a Alarmu 2 pro každý aktivní kanál.
Pokud je monitor připojen k externímu záznamovému nebo řídicímu zařízení, ověřte jednotlivé výstupy rekordéru.
Náhradní monitor by měl být před běžným provozem podle potřeby zkontrolován a znovu zkalibrován.
The 79492-01 by měl odpovídat konfiguraci stávajícího monitoru 3300/35, nikoli být vybrán pouze podle popisu šestikanálového teplotního monitoru.
Před výměnou ověřte typ RTD, měřicí rozsah, konfiguraci relé, volbu agentury a konfiguraci bezpečnostní bariéry.
Před demontáží stávající jednotky zaznamenejte nastavení programovatelná v terénu. Tím se omezí práce při uvádění do provozu a pomůže zachovat původní strategii ochrany strojního zařízení.
