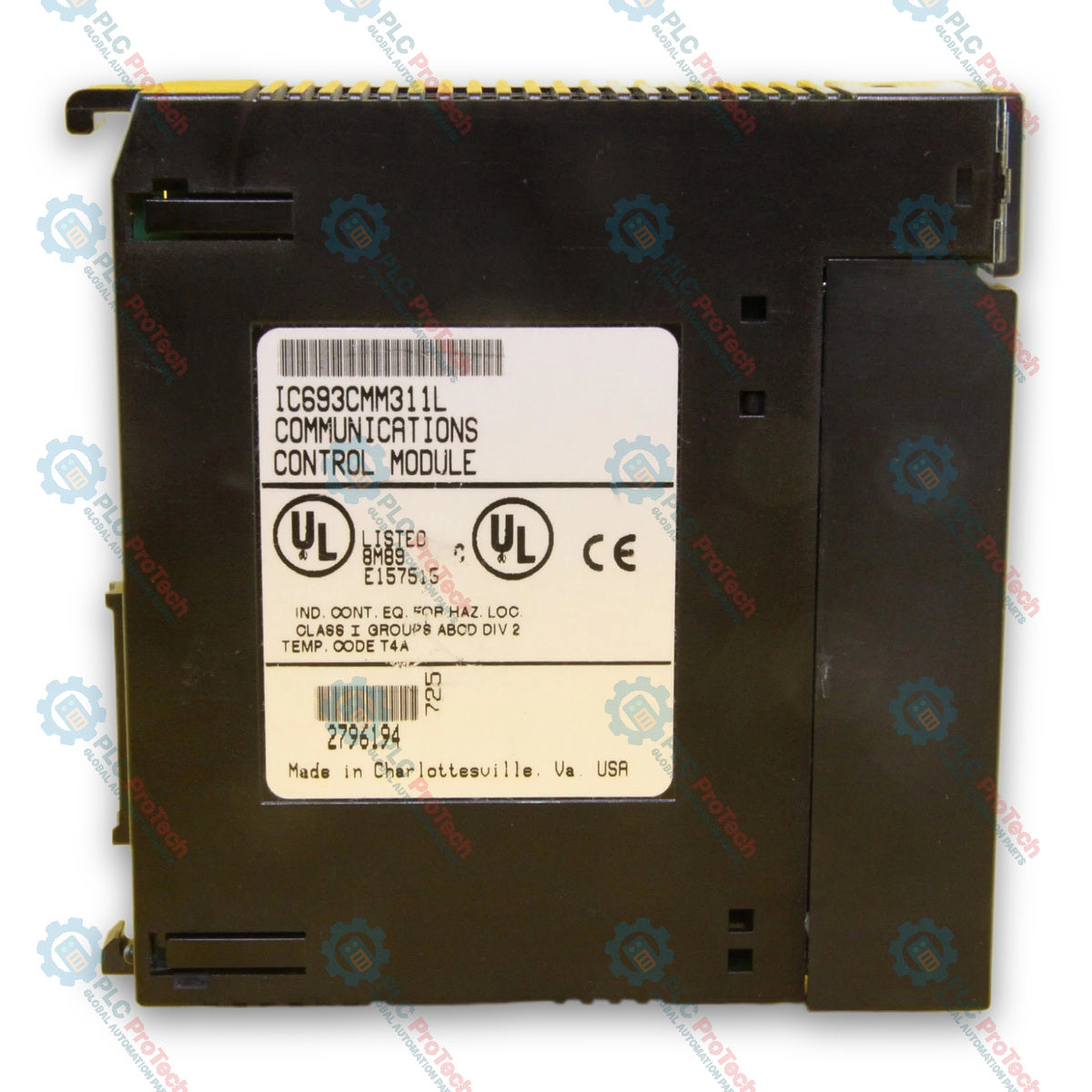

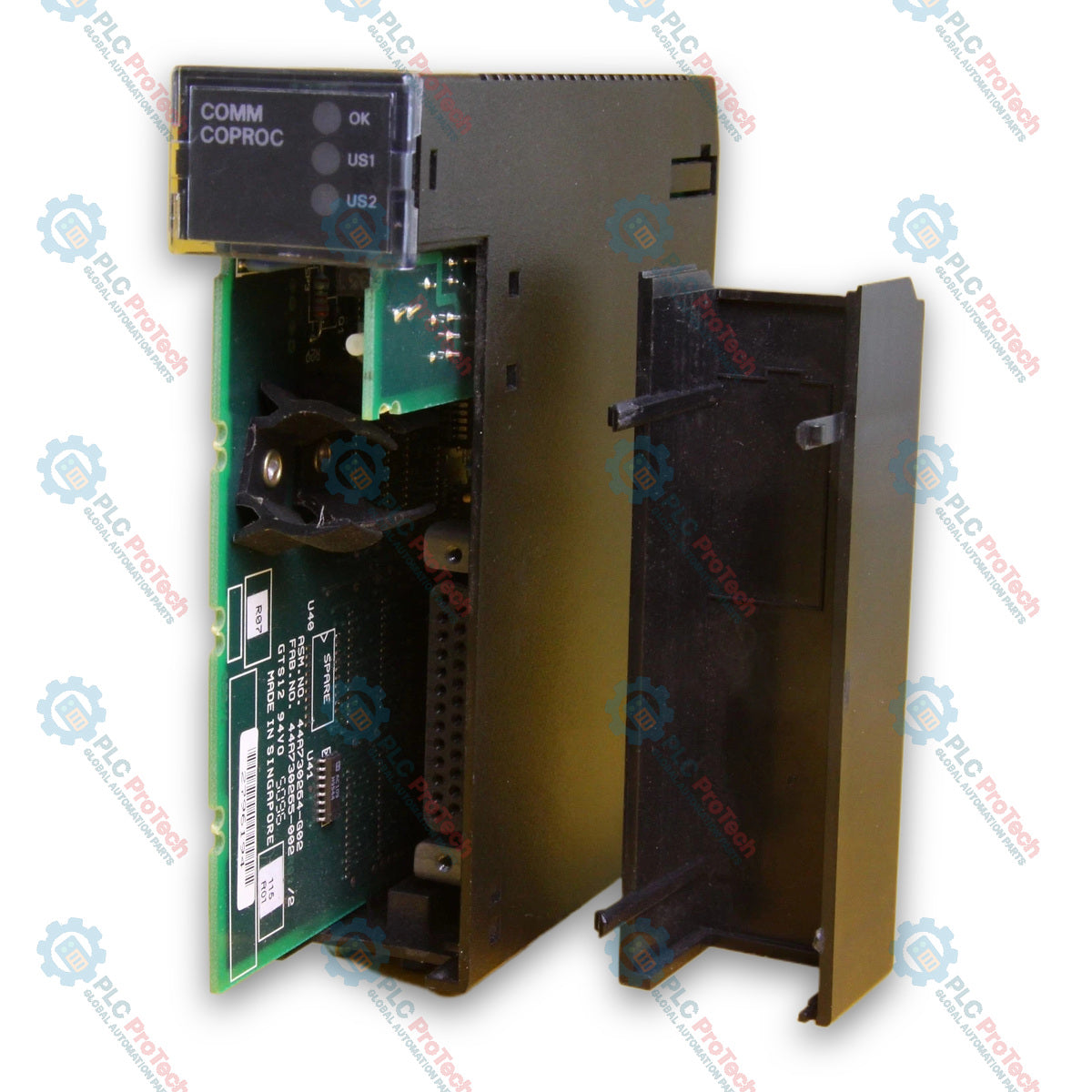

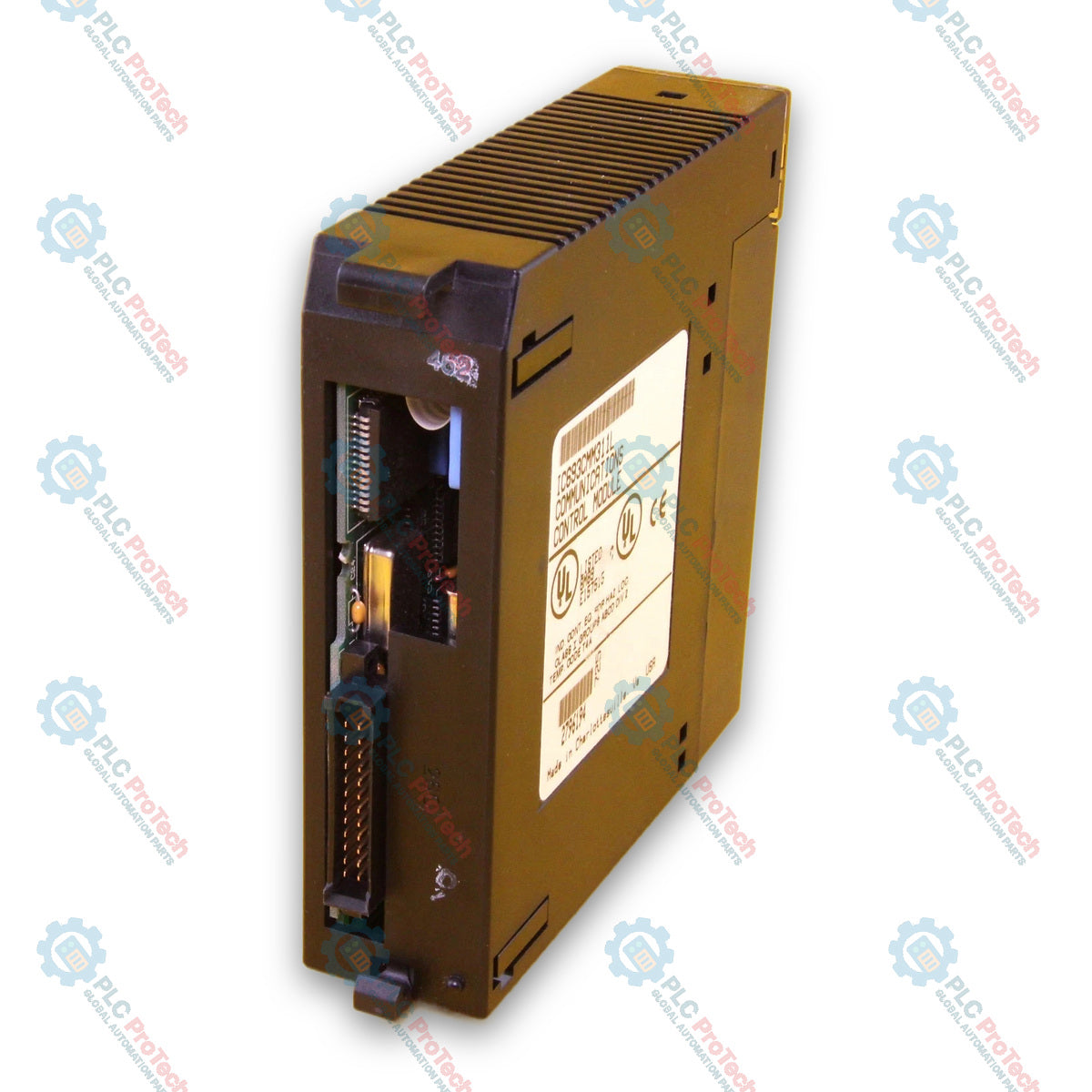

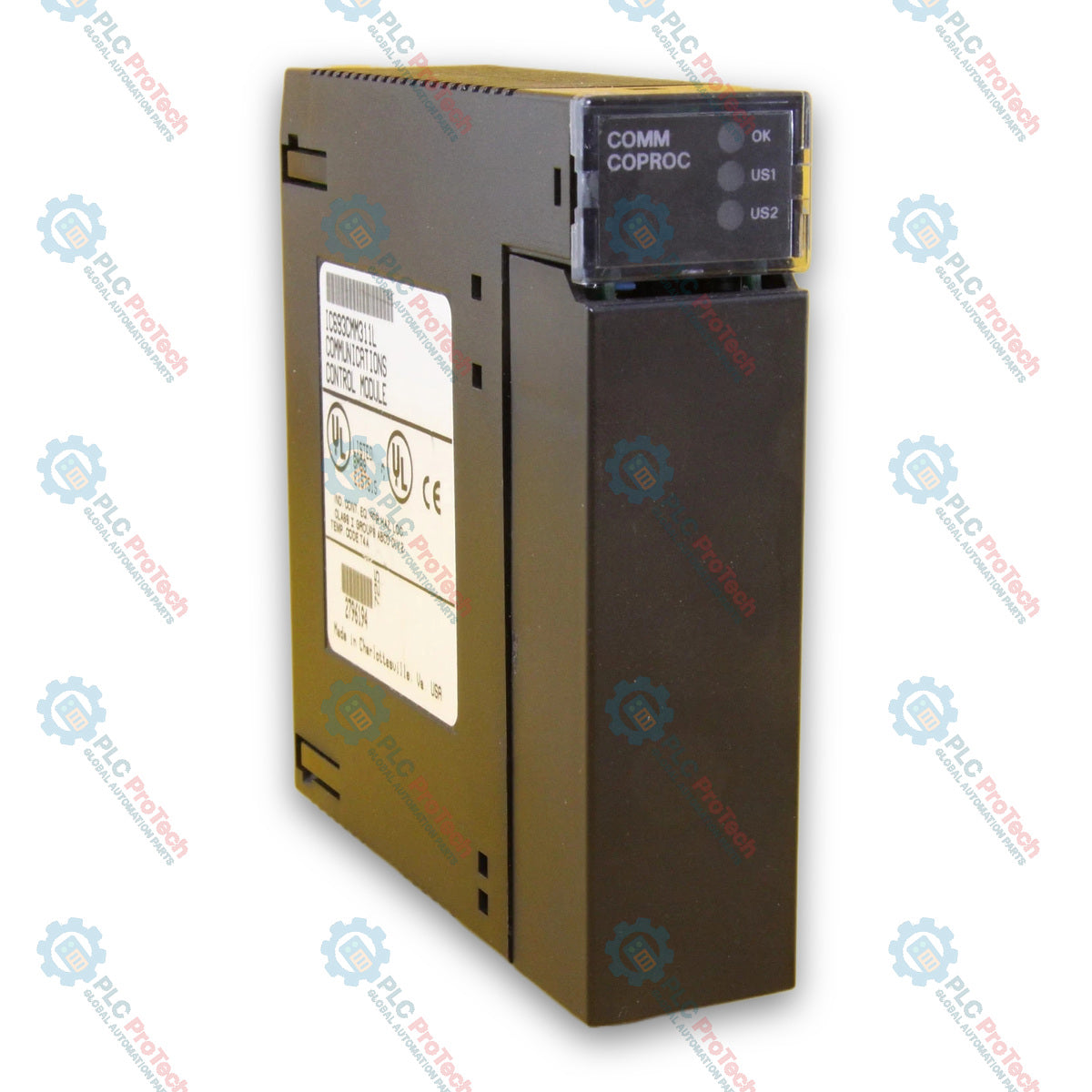

GE Fanuc IC693CMM311 Series 90-30 komunikační koprocesorový modul

SKU IC693CMM311

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IC693CMM311
Country of origin:United States
Product Type: Komunikační moduly
Payment: T/T, Western Union
Weight: 680g
Dimensions: 35 mm x 130 mm x 135 mm (Š x V x H)
Shipping port: Xiamen
Warranty: 12 months

Popis

GE Fanuc IC693CMM311 je modul komunikačního koprocesoru určený pro systémy PLC Series 90-30, který poskytuje rozšířené možnosti sériové komunikace. Kompatibilním řadičům poskytuje připojení prostřednictvím protokolu GE Fanuc CCM, podřízeného protokolu Modbus RTU a protokolů Series Ninety Protocol (SNP/SNP-X). Modul je vybaven dvěma vestavěnými sériovými rozhraními D-shell s 25 piny typu samice, označenými jako port 1 a port 2. Port 1 podporuje elektrické standardy RS-232, zatímco port 2 podporuje standardy RS-232, RS-422 a RS-485. Modul pracuje na sběrnici základní desky CPU s napájecím napětím 5 V DC a obsahuje tlačítko pro restart komunikace, které umožňuje opětovnou inicializaci sériových rozhraní bez vypnutí a opětovného zapnutí napájení.

Funkce

Integruje dva sériové komunikační porty s 25pinovými konektory D-shell samice v jediném modulu.
Port 1 podporuje aplikace RS-232; port 2 podporuje aplikace RS-232, RS-422 a RS-485.
Podporuje kombinace protokolů GE Fanuc CCM, podřízený Modbus RTU, SNP a SNP-X na obou portech.
Je vybaven indikátory LED stavu pro sledování provozu modulu, portu 1 a portu 2.

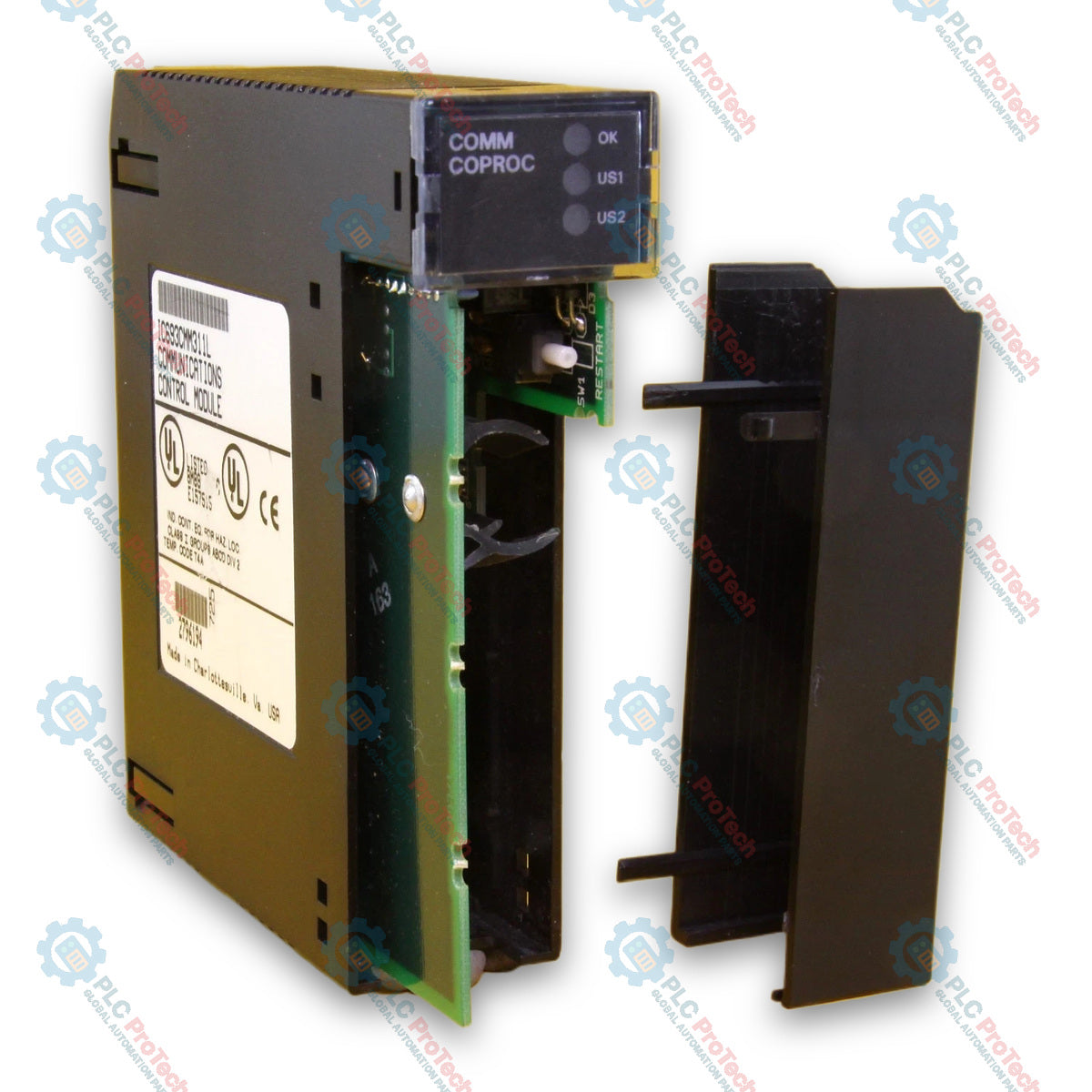

Obsahuje hardwarové tlačítko na desce pro opětovnou inicializaci komunikačních spojení.
Zabírá jeden slot na základní desce CPU Series 90-30.

Použití

Převod průmyslových sériových protokolů a sběr dat.
Integrace podřízených zařízení Modbus RTU do architektur PLC Series 90-30.
Sériová komunikace mezi více zařízeními v síťové topologii RS-485.
Přímé propojení počítače nebo HMI přes RS-232 point-to-point.

Informace k objednávání

GE Fanuc Emerson	Popis
IC693CMM311CAT	IC693CMM311-CAT, řada CAT, revize CAT
IC693CMM311G	IC693CMM311-G, řada G, revize G
IC693CMM311J	IC693CMM311-J, řada J, revize J
IC693CMM311K	IC693CMM311-K, řada K, revize K
IC693CMM311L	IC693CMM311-L, řada L, revize L
IC693CMM311M	IC693CMM311-M, řada M, revize M
IC693CMM311N	IC693CMM311-N, řada N, revize N
IC693CMM311P	IC693CMM311-P, řada P, revize P
IC693CMM311R	IC693CMM311-R, řada R, revize R
IC693CMM311S	IC693CMM311-S, řada S, revize S
IC693CMM311T	IC693CMM311-T, Series T, Rev T
IC693CMM311-T, řada T, revize T	IC693CMM311X

IC693CMM311/X, řada X, revize X

Technické specifikace	Parametr
Specifikace	Výrobce
GE Fanuc Emerson	Číslo dílu
IC693CMM311	Typ produktu
Komunikační koprocesorový modul	Produktová řada
Series 90-30	Napětí sběrnice
+5 V DC	Odběr proudu ze základní desky
400 mA při 5 V DC	2
Počet sériových portů	Fyzické rozhraní
25pinové konektory D-shell, samičí	Standard rozhraní portu 1
RS-232	Standard rozhraní portu 2
RS-232 / RS-422 / RS-485	Podporované přenosové rychlosti
300, 600, 1200, 2400, 4800, 9600, 19200 baudů	Podporované protokoly
CCM, podřízené zařízení Modbus RTU, SNP, SNP-X	Kompatibilní zařízení
Modulární CPU GE Series 90-30 (např. 331 a novější)	Kompatibilita s vestavěným CPU
Není kompatibilní s vestavěnými CPU (např. 311, 313, 323)	Max. počet modulů na systém
Čtyři (4) moduly (modely CPU 331 a novější)	Přiřazení slotu
Libovolný slot kromě slotu CPU na základní desce CPU	Předem sestavený kabel
Kabel Wye IC693CBL305	LED indikátory Module OK, PORT1, PORT2
Hmotnost	1,50 lb (0,68 kg)
Stav životního cyklu produktu	Ukončeno/zastaralé

Připojení/rozhraní

Vývod konektoru	Funkce
25pinový konektor D-shell, samičí	Rozhraní s jediným fyzickým konektorovým pouzdrem a signálovými připojeními pro port 1 i port 2
Kabelová sestava IC693CBL305	Kabel Wye používaný k rozdělení jediného 25pinového konektoru na samostatná kabelová spojení portu 1 a portu 2

Pokyny k instalaci

Montážní umístění: Modul montujte výhradně do základní desky CPU systému PLC Series 90-30. Instalace do rozšiřujících základních desek nebo systémů s vestavěným CPU je přísně zakázána.
Přiřazení slotu: Modul s jedním slotem vložte do libovolného dostupného volitelného slotu v základní desce CPU, s výjimkou samotného vyhrazeného slotu CPU.
Kabelová připojení: K rozdělení fyzického 25pinového rozhraní D-shell na samostatná vedení pro port 1 a port 2 použijte předem sestavený kabel Wye IC693CBL305.
Omezení napájení: Před spuštěním systému se ujistěte, že výkonový rozpočet základní desky umožňuje odběr proudu 400 mA při +5 V DC.

FAQ

Lze modul nainstalovat do rozšiřující základní desky řady 90-30?

Modul se instaluje výhradně do základní desky primárního CPU a není podporován v rozšiřujících ani vzdálených základních deskách.

Které procesory řady 90-30 podporují modul komunikačního koprocesoru?

Zařízení funguje s modulárními procesory, jako je model 331 a vyšší, ale nelze je použít s vestavěnými modely CPU 311, 313 nebo 323.

Jak se fyzicky přistupuje k portům sériového rozhraní na čelním panelu modulu?

Oba sériové porty se připojují prostřednictvím jediného 25pinového konektoru D-shell se samicí, přičemž k oddělení spojení portu 1 a portu 2 je nutný rozdvojovací kabel IC693CBL305 Wye.

Jaký je maximální povolený počet modulů v jedné základní desce?

V jedné základní desce CPU lze u kompatibilních modelů procesorů současně namontovat až čtyři moduly komunikačního koprocesoru.
