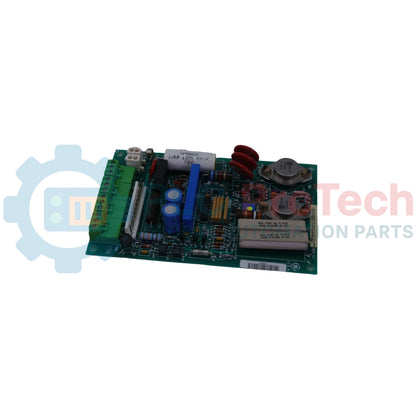

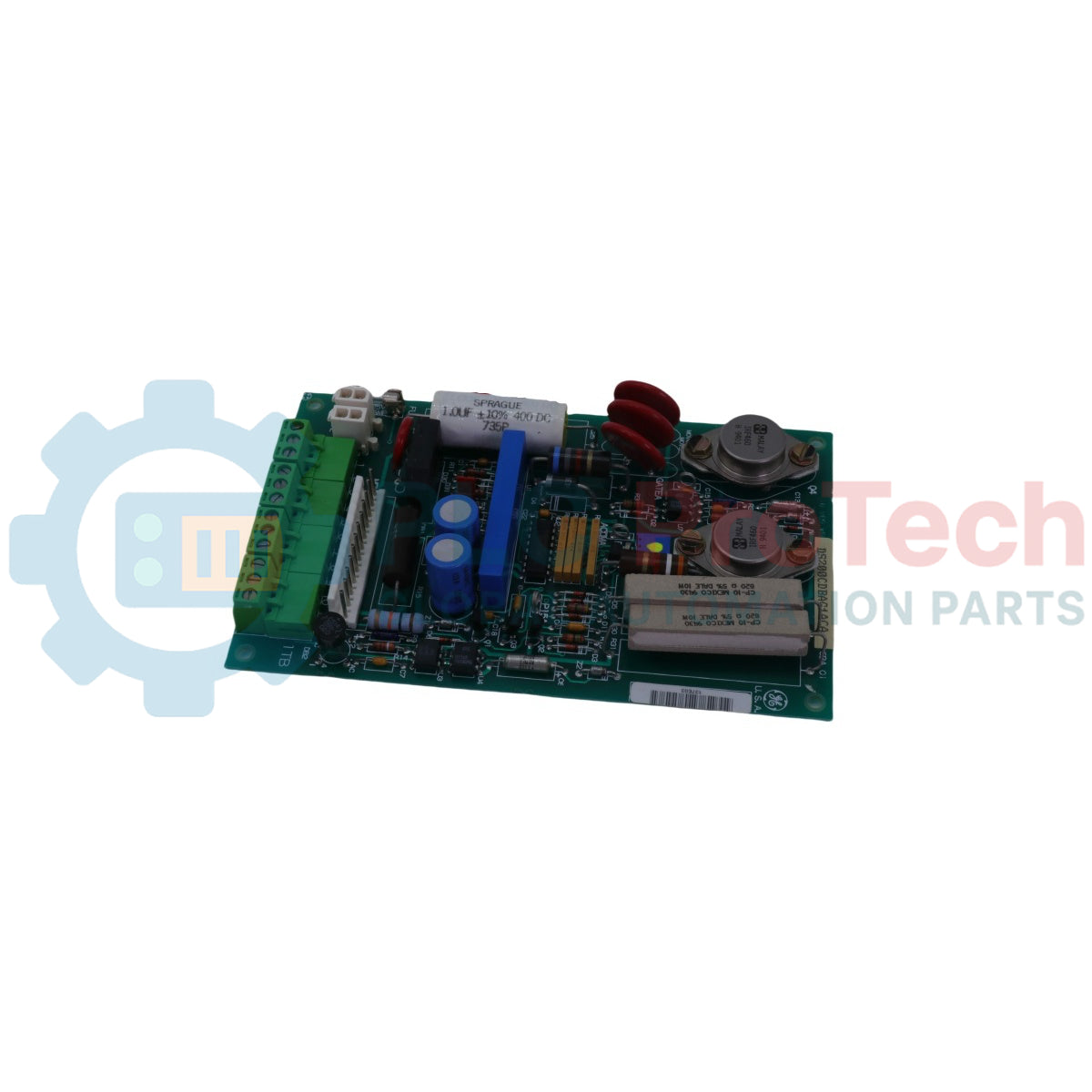

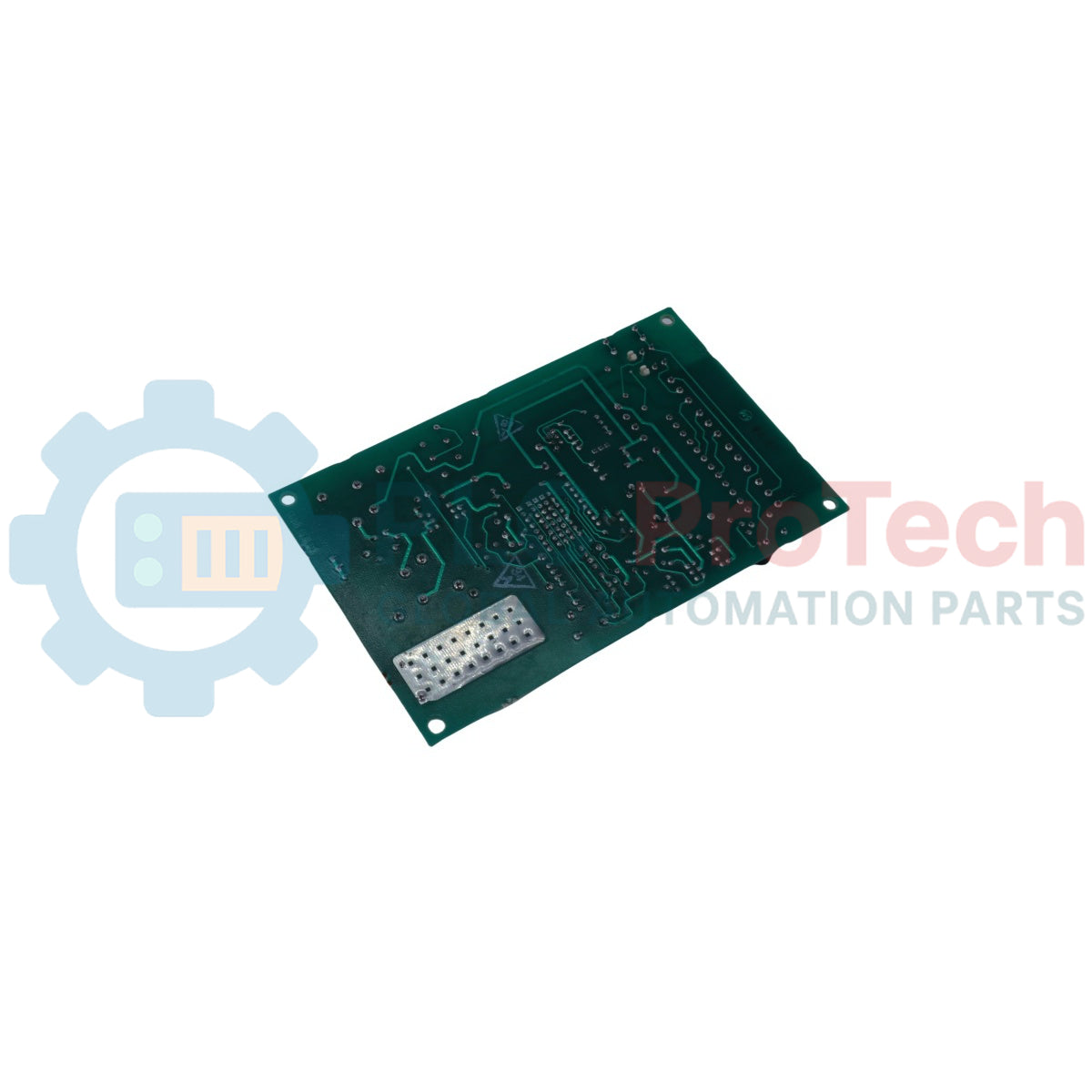

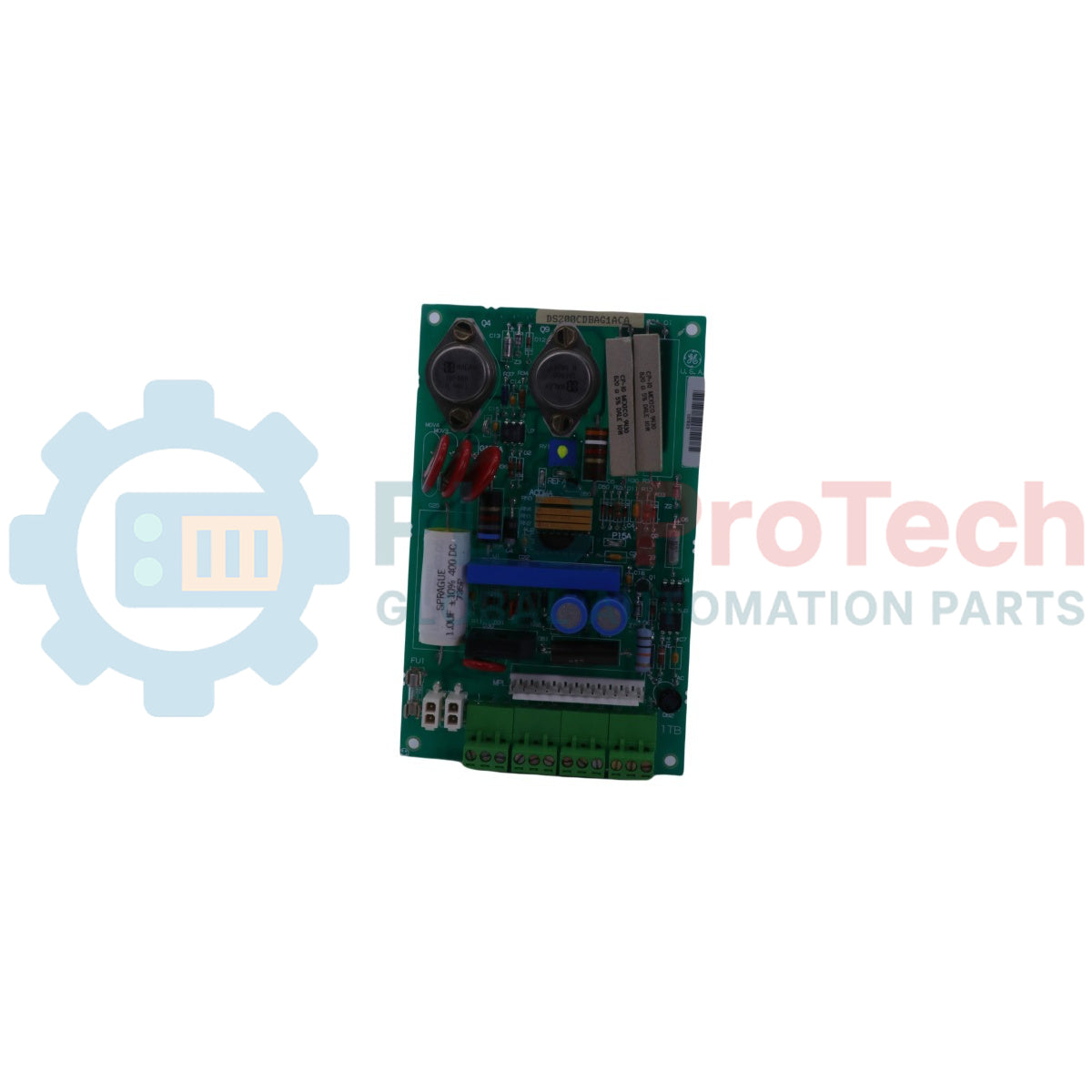

Analogový zakončovací modul General Electric DS200CTBAG1ADD

SKU DS200CTBAG1ADD

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: DS200CTBAG1ADD
Origin United States
Product Type: Analogový zakončovací modul
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.22 kg
Dimensions: 16.3 x 10.2 x 3.0 cm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Popis

General Electric DS200CTBAG1ADD je modul zakončení analogových signálů navržený speciálně pro architekturu řídicího systému turbín GE Mark V Speedtronic. Pracuje především v jádře R5 a tato svorková deska slouží jako centralizovaný uzel pro směrování, zakončení a správu kritických analogových signálů v řídicích smyčkách plynových a parních turbín. Umožňuje bezproblémovou výměnu signálů mezi provozními přístroji a hlavními řídicími procesory a zajišťuje stabilní sběr dat a vysokou odolnost vůči elektrickému šumu v průmyslovém prostředí s intenzivními vibracemi.

Konstrukční vlastnosti modulu DS200CTBAG1ADD zahrnují specializovaný integrovaný hardware omezující napětí, který využívá přesné ochranné diody s červeným povlakem, a speciální vodivé montážní otvory pro uzemnění zajišťující optimální elektromagnetickou kompatibilitu (EMC). Modul obsahuje rozsáhlou řadu rozhraní včetně dvojice připojení COREBUS (JAI a JAJ) pro vysokorychlostní komunikaci v rámci systému, několika konektorů pro kabely s vertikálními kolíky a kolíkových lišt pro integraci interní kabeláže a diagnostického sériového portu.

Vlastnosti

Navrženo speciálně pro ekosystém řízení plynových a parních turbín GE Mark V Speedtronic
Optimalizováno pro instalaci v architektuře skříně s jádrem R5
Vybaveno dvěma konektory rozhraní COREBUS (JAI a JAJ) pro spolehlivý interní přenos dat
Integrovaný hardware omezující napětí využívající diody s červeným povlakem pro potlačení přechodových jevů
Více konektorů pro kabely s vertikálními kolíky a kolíkových lišt pro bezpečné zakončení interní kabeláže
Integrovaný 9kolíkový sériový konektor samec pro diagnostiku, konfiguraci a údržbu

Použití

Zakončení a směrování analogových signálů ze senzorů v řídicích panelech turbín Mark V
Sběr a zpracování dat pro regulační smyčky plynových a parních turbín
Redundantní rozhraní signálů v turbínových architekturách Simplex a TMR (trojitá modulární redundance)
Obnova a rozšíření hardwaru zastaralých systémů a přímá náhrada typu plug-and-play

Technické specifikace

Parametr	Specifikace
Značka	General Electric (GE)
Produktová řada	Kompatibilní se systémy Mark V Speedtronic / EX2100
Typ modulu	Modul zakončení analogových signálů (sestava desky plošných spojů)
Umístění jádra	Jádro R5
Komunikační rozhraní	2 × konektory COREBUS (JAI, JAJ), 1 × 9kolíkový sériový konektor samec
Interní konektory	5 × konektorů pro kabely se svislými kolíky, 2 × konektory s kolíkovou lištou se svislými kolíky
Ochrana a regulace	Integrované diody omezující napětí, vodivé montážní otvory pro uzemnění
Země původu	Spojené státy
Čistá hmotnost	0,22 kg
Rozměry	16,3 × 10,2 × 3,0 cm

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the GE DS200CTBAG1ADD module?

The DS200CTBAG1ADD is an Analog Termination Module utilized in the GE Mark V Speedtronic turbine control system to terminate, route, and condition critical analog signals between field devices and the control processor.

Which control system architecture is this module designed for?

It is engineered specifically for the GE Mark V Speedtronic system architecture, typically operating within the R5 core of gas and steam turbine management panels.

What communication ports are available on the DS200CTBAG1ADD board?

The board features two COREBUS connectors designated as JAI and JAJ for internal system communication, along with a 9-pin male serial connector for service and diagnostics.

How is electrical protection handled on this termination board?

The module includes integrated voltage-limiting hardware featuring red-coated protective diodes and specialized conductive mounting holes designed to maintain proper system grounding and EMC performance.
