Popis

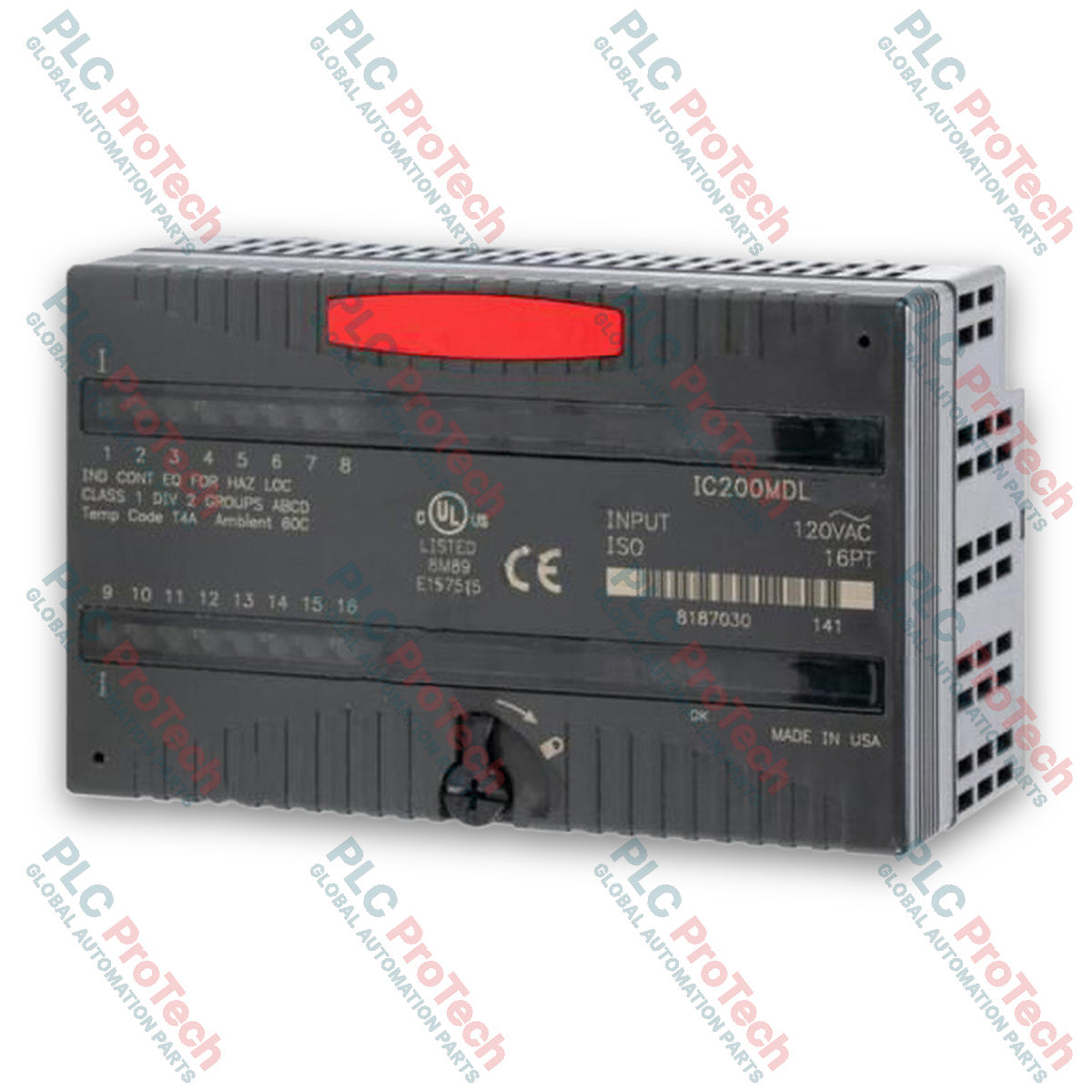

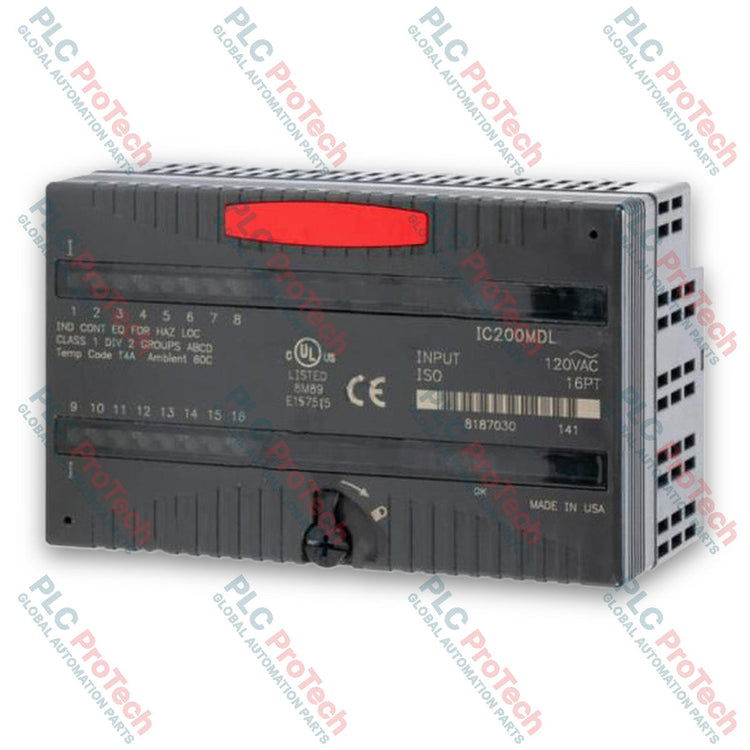

General Electric IC200MDL329 je izolovaný modul diskrétních výstupů VersaMax určený pro řídicí systémy průmyslové automatizace. Tento kompaktní modul má 8 izolovaných diskrétních výstupů a poskytuje spolehlivé spínání zátěží 120 VAC v provozu. Inteligentní zpracování modulu zajišťuje systémový CPU nebo síťová rozhraní (NIU), což umožňuje bezproblémovou integraci v rámci architektury platformy VersaMax I/O.

Pro spínání napájení připojených zátěží je vyžadován externí napájecí zdroj 120 VAC. Jednotka obsahuje optickou izolaci mezi uživatelskou logikou a vnitřními obvody, vestavěné odrušovací obvody a varistory z oxidu kovu (MOV) na každém výstupu pro zvýšenou ochranu proti přechodovým jevům vznikajícím při spínání indukčních zátěží.

Funkce

8 izolovaných diskrétních výstupů: Samostatné výstupní kanály navržené pro jmenovitý provoz při 120 VAC. Optická izolace: Zajišťuje spolehlivé elektrické oddělení mezi uživatelskými vstupy, logickými obvody a rámovou zemí. Diagnostické LED: Samostatné zelené LED indikují stav ZAPNUTO/VYPNUTO každého výstupního bodu, zatímco vyhrazená LED OK signalizuje přítomnost napájení základní desky. Vestavěná ochrana: Každý výstupní kanál obsahuje integrované odrušovací obvody a MOV pro potlačení napěťových špiček od indukčních zátěží. Kompaktní provedení VersaMax: Optimalizováno pro montáž na lištu DIN a rychlou instalaci na nosič v modulárních automatizačních sestavách.

Použití

• Řízení diskrétních akčních členů na výrobních montážních linkách
• Rozhraní pro AC elektromagnetické ventily a relé
• Balicí zařízení a zařízení pro manipulaci s materiálem
• Integrace do panelů řízení procesů
• Automatizace zařízení HVAC

Technické specifikace

Připojení / rozhraní

Modul se montuje na standardní nosič VersaMax se dvěma nebo třemi řadami svorek. U osmibodového modulu IC200MDL329 zajišťují připojení A1 až A16 výstupní kanály a jejich příslušné zpětné vodiče. Svorky řady B lze využít pro další sběrnicová připojení instalací volitelné propojovací lišty s maximální proudovou zatížitelností 2 A na bod.

Pokyny k instalaci

• Před instalací nebo demontáží modulů v nebezpečných i bezpečných prostorech se ujistěte, že je vypnuto veškeré napájení stojanu i externí napájecí zdroje zátěží.
• Modul bezpečně namontujte na odpovídající nosič VersaMax na standardní liště DIN.
• Při připojování indukčních zátěží se důrazně doporučuje použít externí odrušovací obvody jako doplněk k interní ochraně modulu.
• Dodržujte správné pokyny pro teplotní snížení zatížitelnosti s ohledem na okolní provozní teplotu a současně aktivní výstupní body.
