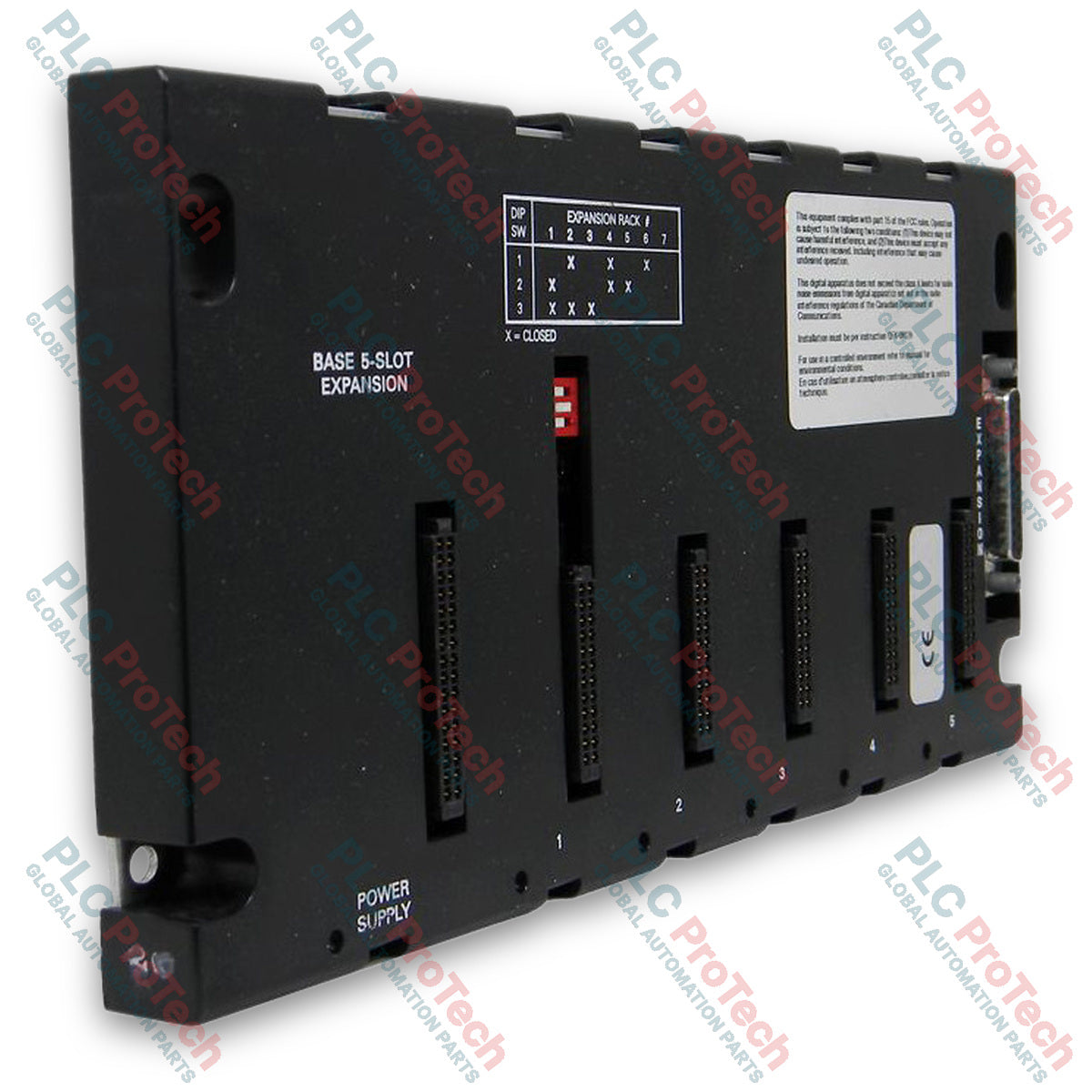

Rozšiřující základní deska General Electric IC693CHS398 s 5 sloty

SKU IC693CHS398

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IC693CHS398
Origin United States
Product Type: Základová deska PLC
Payment: T/T, Western Union
Weight: 1.0 kg
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Množství

Call sales Contact

Product Description

Popis

General Electric IC693CHS398 je 5slotová rozšiřující základní deska určená pro systém programovatelného logického automatu (PLC) Series 90-30. Tato hardwarová součást rozšiřuje kapacitu stávajícího automatizačního systému tím, že poskytuje fyzické sloty pro další I/O a volitelné moduly. Jako součást distribuované architektury sběrnice vyžaduje IC693CHS398 připojení k centrální základní desce CPU nebo k osobnímu počítači vybavenému vhodnou rozšiřující kartou.

Rozšiřující základní deska je na pravém konci vybavena 25pinovým zásuvkovým konektorem typu D pro rozšíření I/O sběrnice a podporuje konfigurace typu daisy chain s maximální celkovou délkou kabelu 50 stop (15 metrů) od základní desky CPU. Obsahuje vyhrazený přepínač DIP pro volbu čísla rámu pro správné adresování systému a podporuje standardní napájecí zdroje a modulový hardware Series 90-30.

Funkce

Poskytuje 5 fyzických slotů pro I/O a volitelné moduly Series 90-30
Integrovaný 25pinový zásuvkový konektor typu D pro rozšíření I/O sběrnice a připojení dalších základních desek
Vestavěný přepínač DIP pro volbu čísla rámu a přesné adresování rámu v systému
Kompatibilita se standardními napájecími zdroji Series 90-30 a hardwarem montovaným do rámu
Podpora víceúrovňového rozšiřování systému až do limitů CPU definovaných systémem (až 4 nebo 7 rozšiřujících rámů v závislosti na modelu CPU)

Použití

Průmyslová automatizace a řídicí systémy diskrétní výroby
Rozšíření řízení procesů vyžadující distribuované umístění I/O rámů
Rozšíření kapacity stávajících instalací PLC GE Series 90-30
Automatizace strojů vyžadující modulární vzdálené umístění signálových modulů

Technické specifikace

Parametr	Specifikace
Výrobce	General Electric
Produktová řada	Series 90-30
Katalogové číslo / model	IC693CHS398
Typ modulu	5slotová rozšiřující základní deska
Celkový počet slotů	5 slotů (sloty bez CPU)
Rozšiřující rozhraní	25pinový zásuvkový konektor typu D pro I/O sběrnici
Adresování	Přepínač DIP pro volbu čísla rámu
Maximální vzdálenost kabelu k CPU	Celkové systémové propojení 50 stop (15 metrů)
Země původu	Spojené státy

Připojení / rozhraní

Konektor pro rozšíření I/O sběrnice: 25pinový zásuvkový konektor typu D na pravé straně pro připojení k předchozím základním deskám nebo rozšíření k následujícím rámům.
Přepínač čísla rámu: Přístupný přepínač DIP pro nastavení konkrétního identifikačního čísla rámu v systému Series 90-30.
Slot napájecího zdroje: Integrované označení slotu pro standardní napájecí moduly Series 90-30.
Sloty pro moduly: Pět slotů umožňujících osazení diskrétními I/O moduly, analogovými I/O moduly a většinou volitelných modulů (s výjimkou vyhrazených inteligentních modulů, jako jsou PCM, ADC, BEM330 a CMM, které vyžadují základní desky CPU).

Pokyny k instalaci

IC693CHS398 nemůže fungovat jako samostatná jednotka a musí být připojen k systému řízenému CPU prostřednictvím 25pinového rozšiřujícího kabelu.
Zajistěte, aby všechny rozšiřující základní desky a připojená zařízení byly připojeny ke spolehlivému společnému uzemnění, aby se zabránilo elektrickému rušení a poruchám komunikace.
Ověřte, že inteligentní volitelné moduly (například PCM, ADC, BEM330 a CMM) jsou instalovány výhradně v základních deskách CPU, nikoli v rozšiřujících rámech.
Před zapnutím napájení správně nastavte přepínač DIP pro volbu čísla rámu podle požadavků konfiguračního softwaru systému.
