Popis

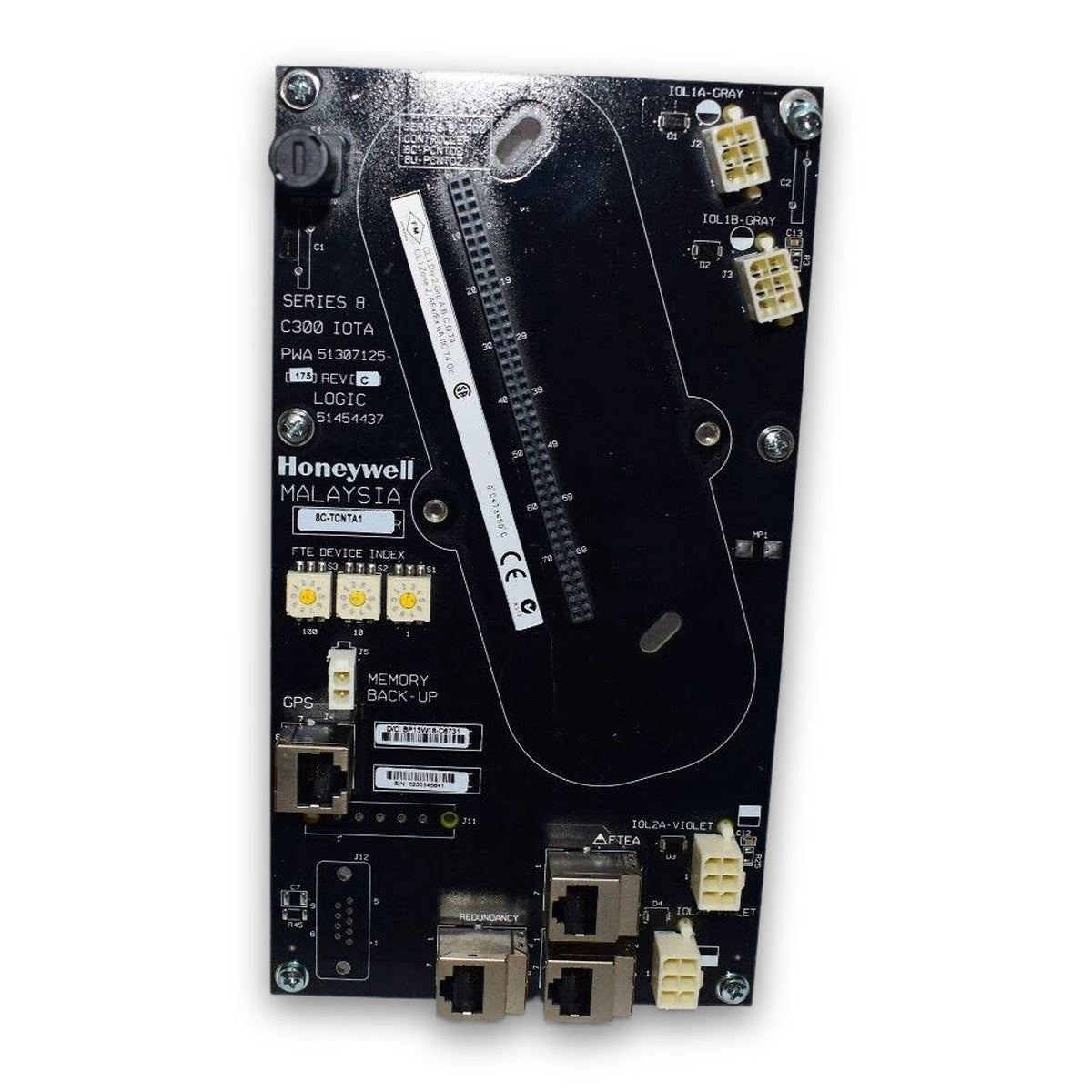

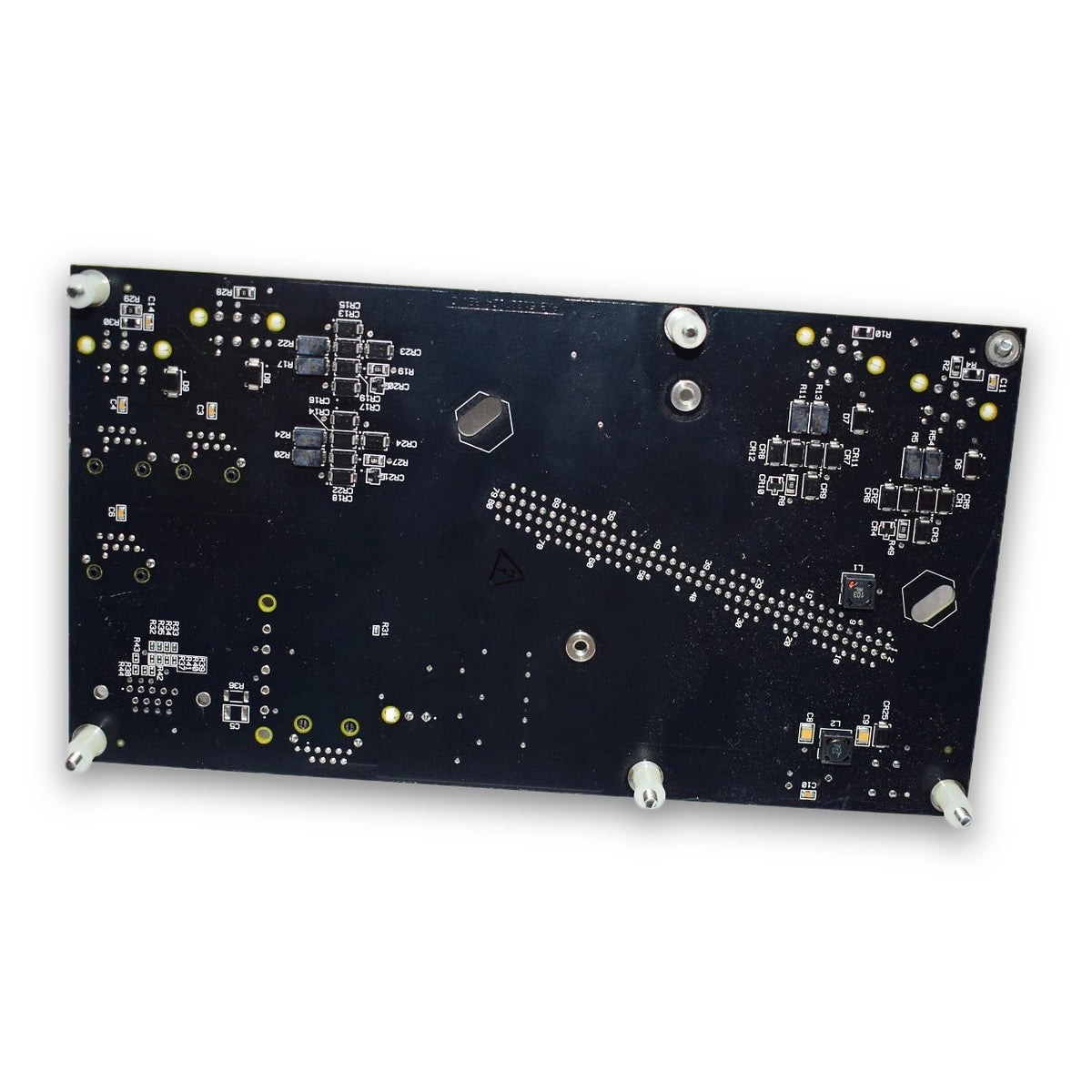

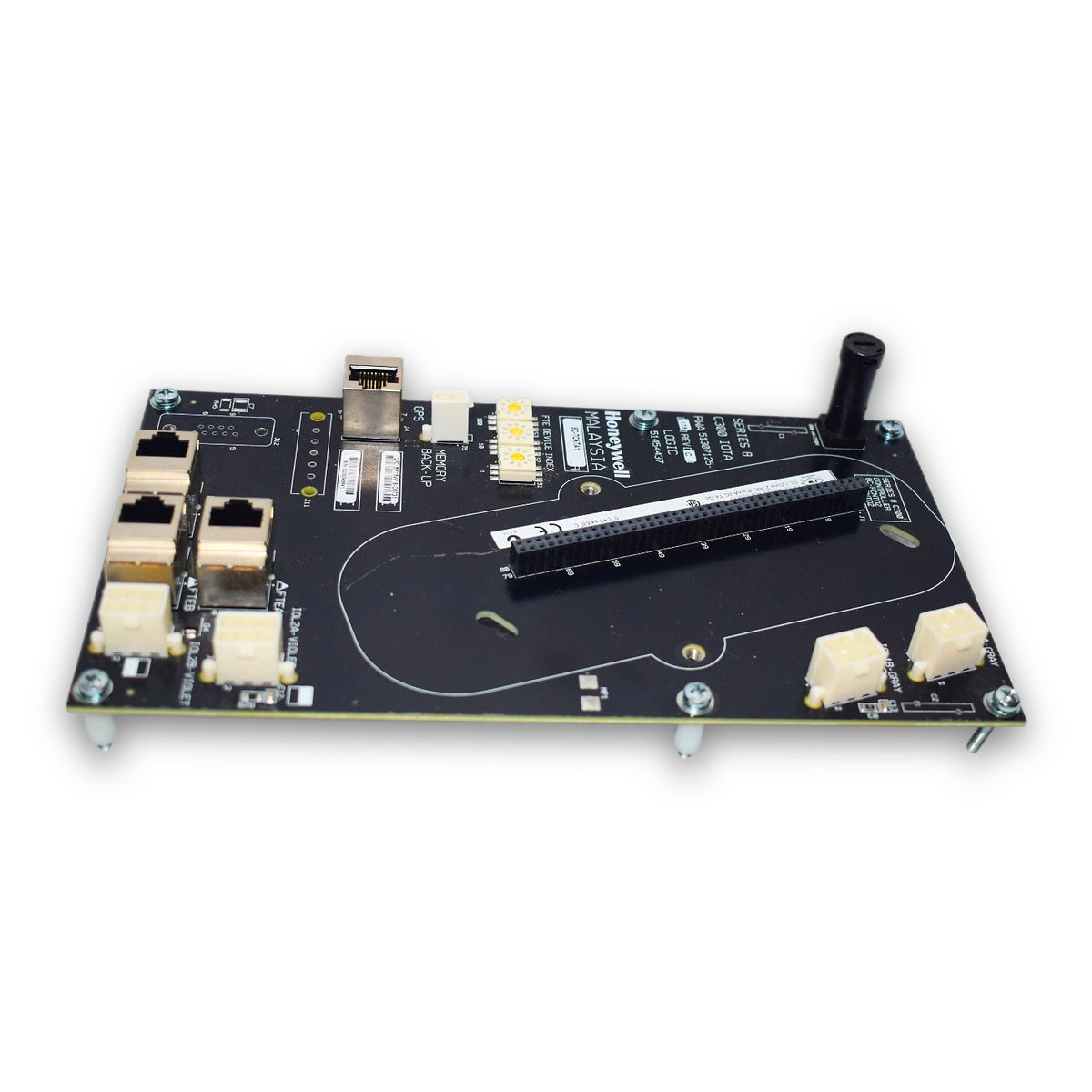

Honeywell 8C-TAIXA1 (číslo dílu 51307125-175) je neredundantní svorkovací sestava analogových vstupů I/O (IOTA) v rámci platformy řídicího systému Experion PKS Series 8 C300. Tato 6palcová svorkovací sestava je navržena pro kompaktní uspořádání panelu a poskytuje svorky pro připojení provozního zapojení a nosnou montážní infrastrukturu pro 16kanálové moduly analogových vstupů, konkrétně s podporou analogových vstupních modulů s podporou HART, jako je 8C-PAIHA1.

Honeywell 8C-TAIXA1 51307125-175 propojuje proudové smyčky 4–20 mA z dvouvodičových převodníků napájených smyčkou nebo čtyřvodičových samostatně napájených převodníků přímo s architekturou řadiče C300. Je opatřen konformním povlakem naneseným ve výrobě, který chrání vodivé spoje, svorkovnice a pasivní součástky před průmyslovými vzdušnými nečistotami, korozivními plyny a vlhkostí.

Neredundantní sestava IOTA slouží jako fyzický montážní základ a umožňuje ponechat provozní zapojení trvale připojené ke šroubovým svorkám, přičemž usnadňuje plynulé vyjmutí a vložení I/O modulu pod napětím (RIUP). Tato architektura minimalizuje prostoje při údržbě a zjednodušuje zapojení rozvaděče.

Vlastnosti

• Kompaktní provedení: Šířka činí 6 palců, což šetří místo na panelových lištách DIN a zároveň poskytuje svorkovací body až pro 16 analogových vstupních kanálů.
• Konformní povlak nanášený ve výrobě: Konformní povlak chrání uspořádání vodivých spojů, pájené spoje a svorková propojení před agresivním chemickým prostředím a vlhkostí.
• Jednomodulový nosič IOTA: Je určen pro neredundantní řídicí konfigurace a umožňuje osazení jediného 16kanálového analogového vstupního modulu Series 8.
• Přímé rozhraní provozních převodníků: Připojuje stejnosměrné signály 4–20 mA z dvouvodičových smyček napájených smyčkou a čtyřvodičové samostatně napájené procesní instrumentace.
• Podpora údržby za provozu: Umožňuje vyjmutí a vložení modulu pod napětím (RIUP) bez odpojování provozního zapojení nebo přerušení napájení sousedních sestav.
• Integrované sběrnicové propojení: Zajišťuje interní vedení pro distribuci napájení systému 24 VDC a vysokorychlostní komunikační sběrnice do prováděcího prostředí C300.

Aplikace

• Integrace rozvaděče Experion PKS Series 8: Slouží jako fyzická základna zakončení pro neredundantní 16kanálové moduly analogových vstupů.
• Zapojení procesní instrumentace: Zakončuje signály z provozu od tlakových převodníků, teplotních převodníků, průtokoměrů a hladinových snímačů.
• Skříně provozů s nebezpečným a korozivním prostředím: Používá se v procesních prostředích vyžadujících svorkovací hardware s konformním povlakem, který odolává náročným atmosférickým podmínkám.
• Strategie nepřetržitého řízení: Přenáší měření analogových smyček s vysokou hustotou přímo do řadičů C300 pro monitorování v reálném čase a procesní logiku.

Technické specifikace

Obecné

Elektrické a signálové vlastnosti

Fyzické a mechanické vlastnosti

Připojení / rozhraní

Pokyny k instalaci

1. Před montáží nebo zapojováním sestavy IOTA zajistěte galvanické oddělení stejnosměrných napájecích zdrojů rozvaděče.
2. Upevněte 6palcovou ukončovací sestavu 8C-TAIXA1 na standardní lištu DIN v rozvaděči pomocí vhodných koncových dorazů.
3. Připojte převodníky v poli k určeným svorkám kanálů podle schémat zapojení dvouvodičových nebo vlastním napájením vybavených zařízení.
4. Ověřte polaritu vodičů pole a zajistěte správné uzemnění a stínění signálových vedení.
5. Vyrovnejte příslušný I/O modul řady 8 (např. 8C-PAIHA1) s konektorovými lištami na sestavě 8C-TAIXA1.
6. Pevně zatlačte modul na místo, dokud zajišťovací mechanické západky nezacvaknou.
7. Připojte systémové napájení 24 VDC a ověřte indikátory napájení a stavu kanálů na nasazeném modulu.

Pokyny ke konfiguraci / uvedení do provozu / výměně

Pokyny ke konfiguraci

• V aplikaci Honeywell Control Builder přiřaďte fyzická čísla kanálů tak, aby odpovídala přiřazení svorek pole na sestavě 8C-TAIXA1.
• V prostředí softwaru Experion zvolte správné režimy vstupních kanálů (nastavení proudových smyček 4–20 mA).

Doporučení pro uvedení do provozu

• Před konečným schválením systému proveďte kontrolu smyček ověřením proudových signálů na šroubových svorkách pole 8C-TAIXA1 pomocí kalibrovaného procesního kalibrátoru.
• Zajistěte, aby všechny stínicí vodiče signálů z pole byly zakončeny na vyhrazené uzemňovací liště skříně a izolovány od základny IOTA.

Doporučení pro výměnu

• Modul Removal and Insertion Under Power (RIUP) umožňuje výměnu nasazeného I/O modulu bez odpojování vodičů pole od sestavy 8C-TAIXA1.
• Při výměně samotné ukončovací základny 8C-TAIXA1 vypněte napájení pole 24 VDC, odpojte svorky signálů z pole, odjistěte nasazený I/O modul a sejměte základnu z lišty DIN.
