Redundantní digitální výstupní IOTA Honeywell CC-TDOD61 51307089-175 řady Experion Series C, 12 palců

Popis

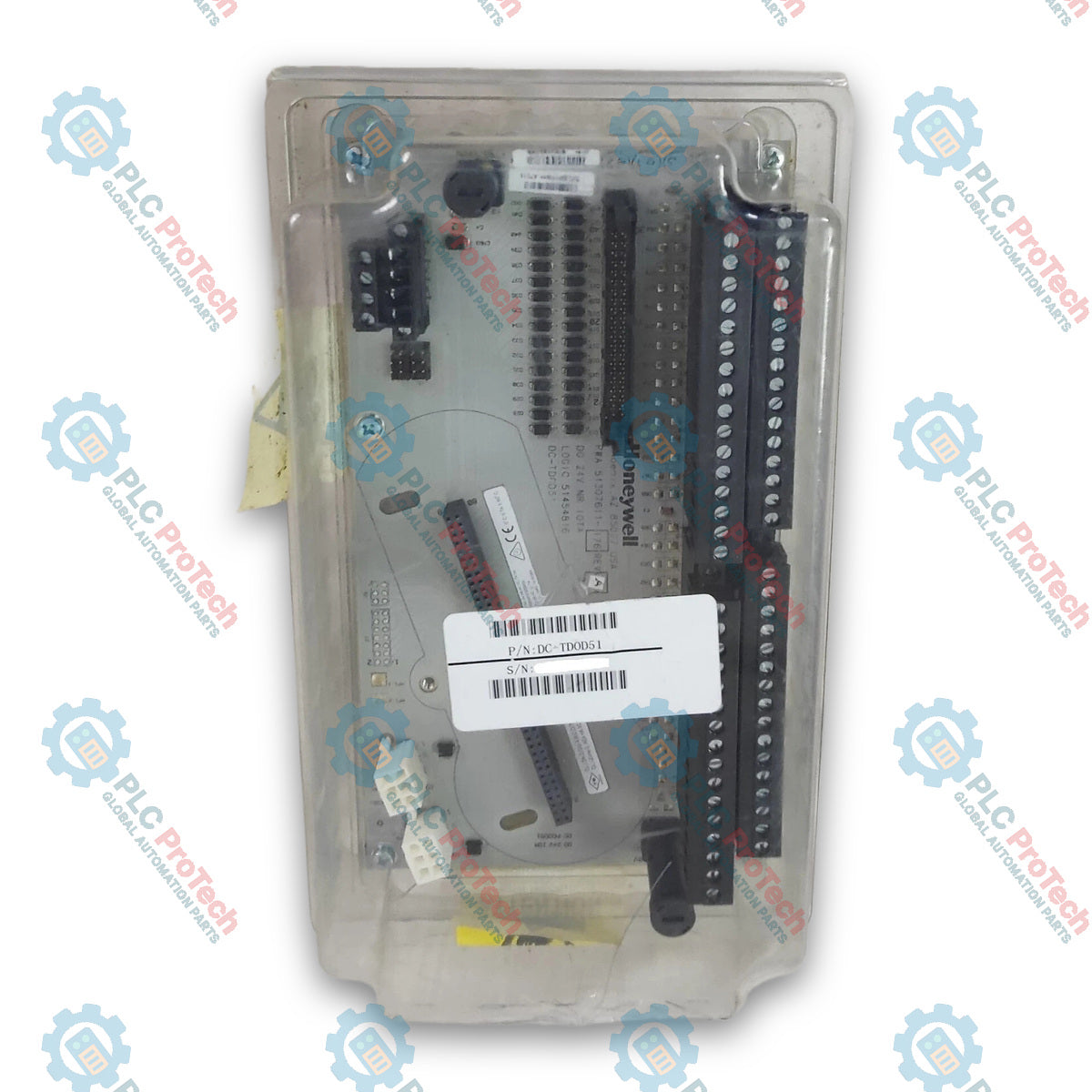

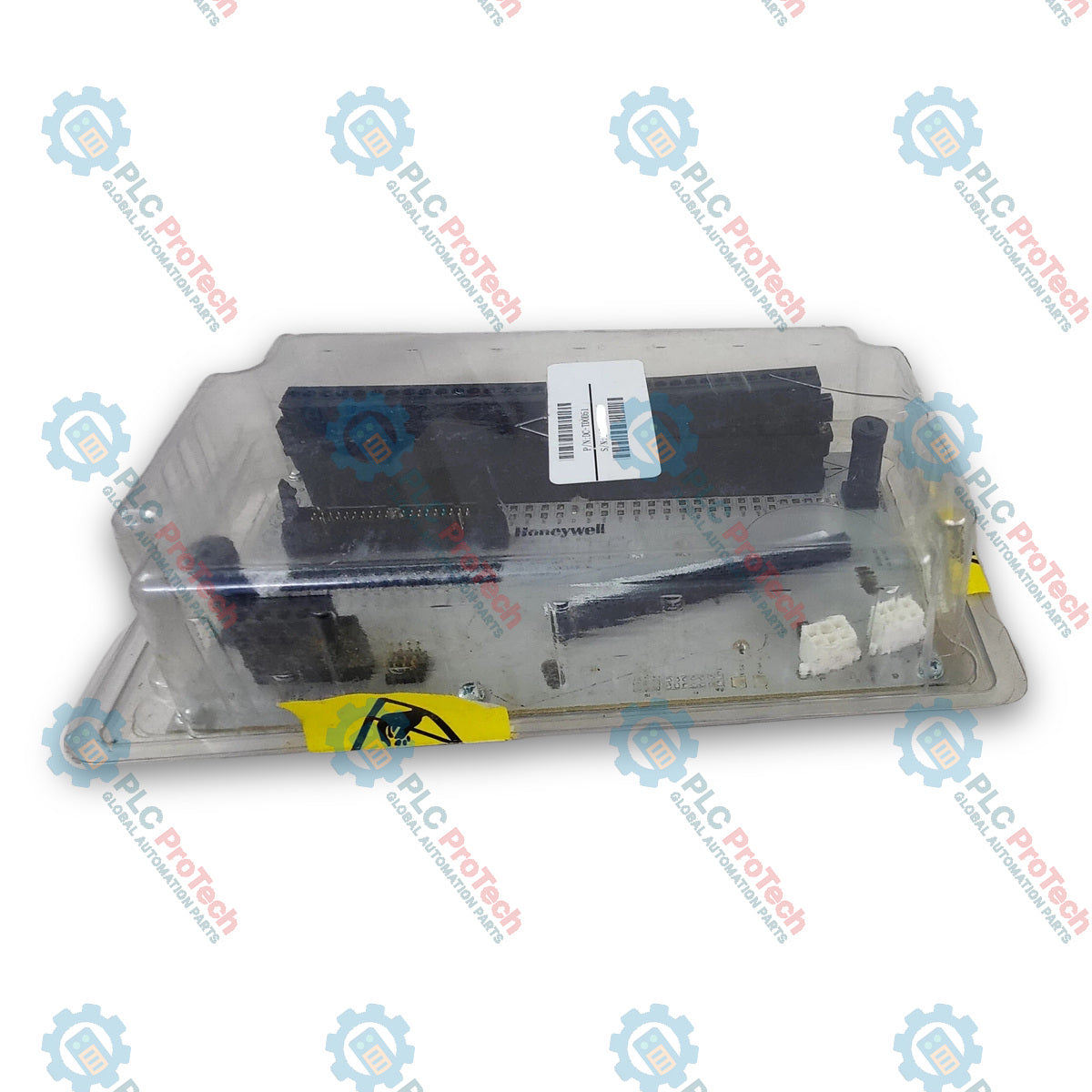

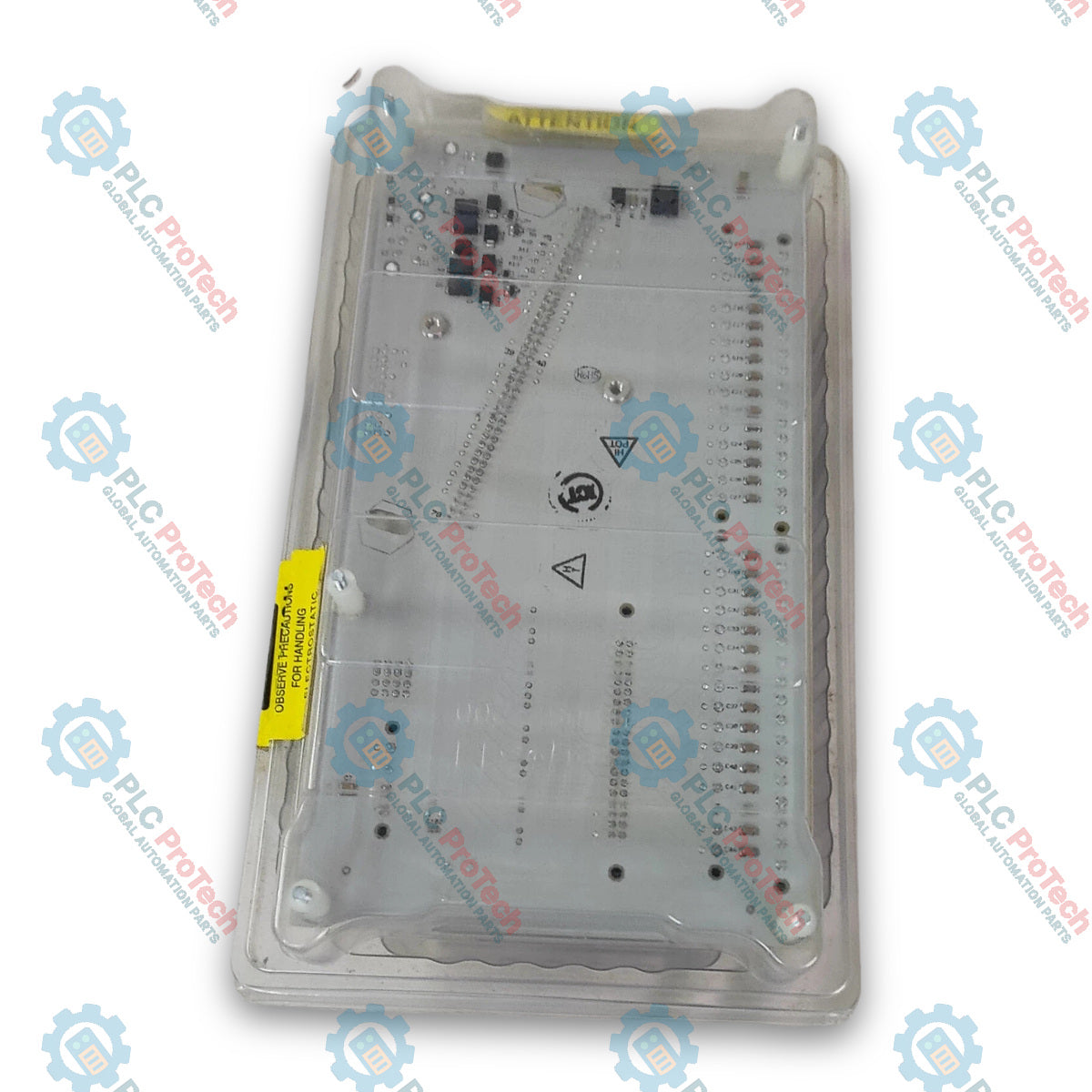

Honeywell CC-TDOD61 (Part Number: 51307089-175) je 12palcová redundantní zakončovací sestava digitálních výstupů typu Input Output Termination Assembly (IOTA) určená pro spínání velkého počtu samostatných kanálů v systémech řízení procesů. Sestava byla navržena speciálně pro rozhraní s řídicí platformou Experion Series C a slouží jako fyzická montážní základna, napájecí nosič a rozhraní pro zakončení polního vedení při provozu s digitálními výstupy 24 VDC.

Jako klíčová součást hardwarových architektur Experion Process Knowledge System (PKS) poskytuje modul redundantní podporu pro digitální vstupně-výstupní modul (IOM) s výstupem typu open-drain CC-PDOD51. Sestava se prostřednictvím integrovaného nosiče připojuje přímo k systémové napájecí sběrnici 24 VDC a rozvádí napájení i signály mezi 32 samostatnými výstupními kanály bez nutnosti vyhrazených externích maršálovacích panelů.

Jednotka je vybavena dvouúrovňovým odnímatelným systémem svorkovnic pro přímé připojení polního vedení a podporuje konfigurace s interním i externím buzením polních obvodů. Konstrukce s nakloněným vertikálním půdorysem CC-TDOD61 optimalizuje cirkulaci vzduchu a prostorovou efektivitu v rozvaděči a zároveň zajišťuje vysokou provozní spolehlivost díky galvanickému oddělení systému od polních obvodů.

Funkce

• Redundantní systémová architektura: Umožňuje osazení dvou I/O modulů na jedné 12palcové sestavě pro plynulé přepnutí na záložní modul za provozu bez prodlevy při přepnutí.
• Spínání 32 kanálů: Poskytuje 32 samostatných digitálních výstupních kanálů navržených pro řízení zátěží typu open-drain (sinking).
• Integrované rozhraní napájecího nosiče: Montuje se přímo na nosič systémové napájecí sběrnice 24 VDC a zajišťuje provozní napájení připojenému IOM a polním obvodům bez externích propojek.
• Galvanické oddělení: Při použití uživatelem dodávaného externího napájení v poli poskytuje galvanické oddělení systému od pole až do 1000 V AC RMS.
• Flexibilní architektura buzení: Podporuje volbu konfigurace s interním napájením systému nebo externím buzením v poli.
• Odnímatelné svorkovnice: Obsahuje dvouúrovňové odnímatelné šroubové svorkovnice pro polní vodiče až do 12 AWG (2,5 mm²).
• Konstrukce tepelného managementu: Využívá nakloněný vertikální tvarový faktor řady C, který maximalizuje hustotu osazení skříně a podporuje vertikální konvekční chlazení.

Použití

• Řízení procesních ventilů: Rozhraní pro diskrétní elektromagnetické ventily a automatizované blokovací ventily v prostředí kontinuálního zpracování.
• Ovládání oddělovacího relé: Aktivace oddělovacích relé s nízkým proudem a cívek stykačů v centrech řízení motorů (MCC).
• Průmyslová signalizace: Ovládání stavových kontrolek, vizuálních alarmů a panelových signalizátorů.
• Rozhraní diskrétní logiky: Poskytuje galvanicky oddělené digitální výstupy pro subsystémy třetích stran, balené jednotky a bezpečnostní systémy.

Technické specifikace

Připojení / rozhraní

Pokyny k instalaci

1. Kontrola před instalací: Vybalte jednotku IOTA a zkontrolujte, zda sestava není fyzicky poškozena. Ověřte, že číslo modelu jednotky je CC-TDOD61, a potvrďte kompatibilitu s cílovými IOM CC-PDOD51.
2. Montáž: Připevněte 12palcovou jednotku IOTA k montážnímu kanálu skříně systému Series C. Zajistěte utažení všech upevňovacích šroubů základny, aby byla zachována kontinuita uzemnění, a připojte jednotku ke sběrnici napájecího nosiče 24 VDC.
3. Připojení vodičů v poli: Vhodně odizolujte konce vodičů v poli a připojte diskrétní spínané zátěže ke dvouúrovňovým odnímatelným svorkovnicím. Přípustný průřez vodiče je až 12 AWG (2,5 mm squared).
4. Volba napájení: Podle požadavků na izolaci systému zvolte interní distribuci napájení nebo připojte izolovaný externí zdroj napájení 24 VDC pro zařízení v poli.
5. Instalace IOM: Zarovnejte primární a redundantní moduly digitálních výstupů CC-PDOD51 a zatlačte je do příslušných vodicích slotů IOTA, dokud zcela nedosednou a nezacvaknou.

Pokyny pro konfiguraci a výměnu

• Konfigurace bezpečného stavu: Před uvedením systému do provozu zajistěte nastavení parametrů FAILOPT jednotlivých kanálů (podržet poslední hodnotu nebo přejít do bezpečného stavu) v inženýrském úložišti řadiče C300.
• Výměna IOM za provozu: U redundantní sestavy CC-TDOD61 lze jednotlivý modul CC-PDOD51 vyjmout nebo vložit pod napětím, aniž by došlo k přerušení výstupních operací v poli na aktivním partnerském modulu.
• Ověření údržby: Před servisem zařízení v poli nebo výměnou připojených zátěží ověřte úrovně napětí napájení v poli na svorkách IOTA pomocí kalibrovaného multimetru.
