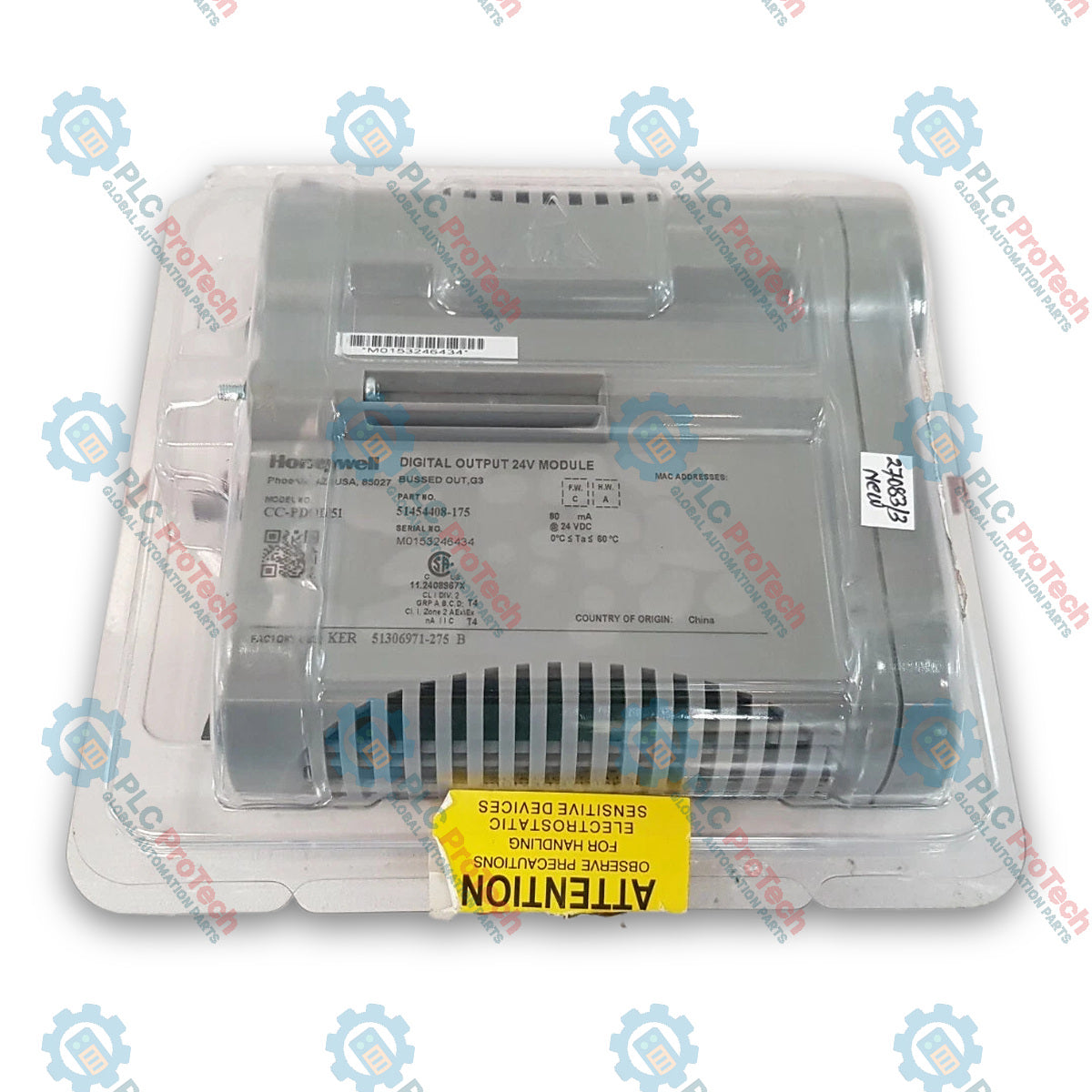

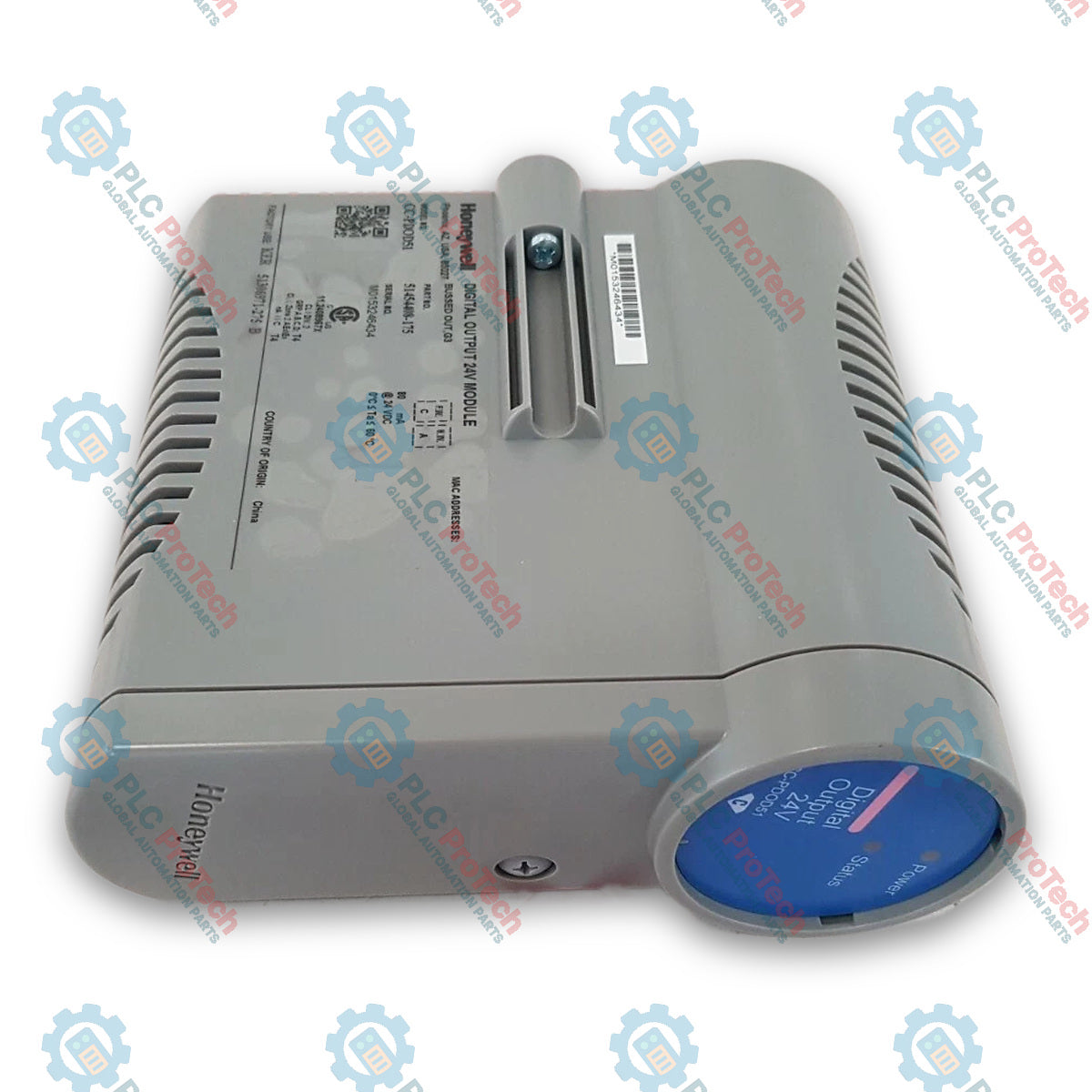

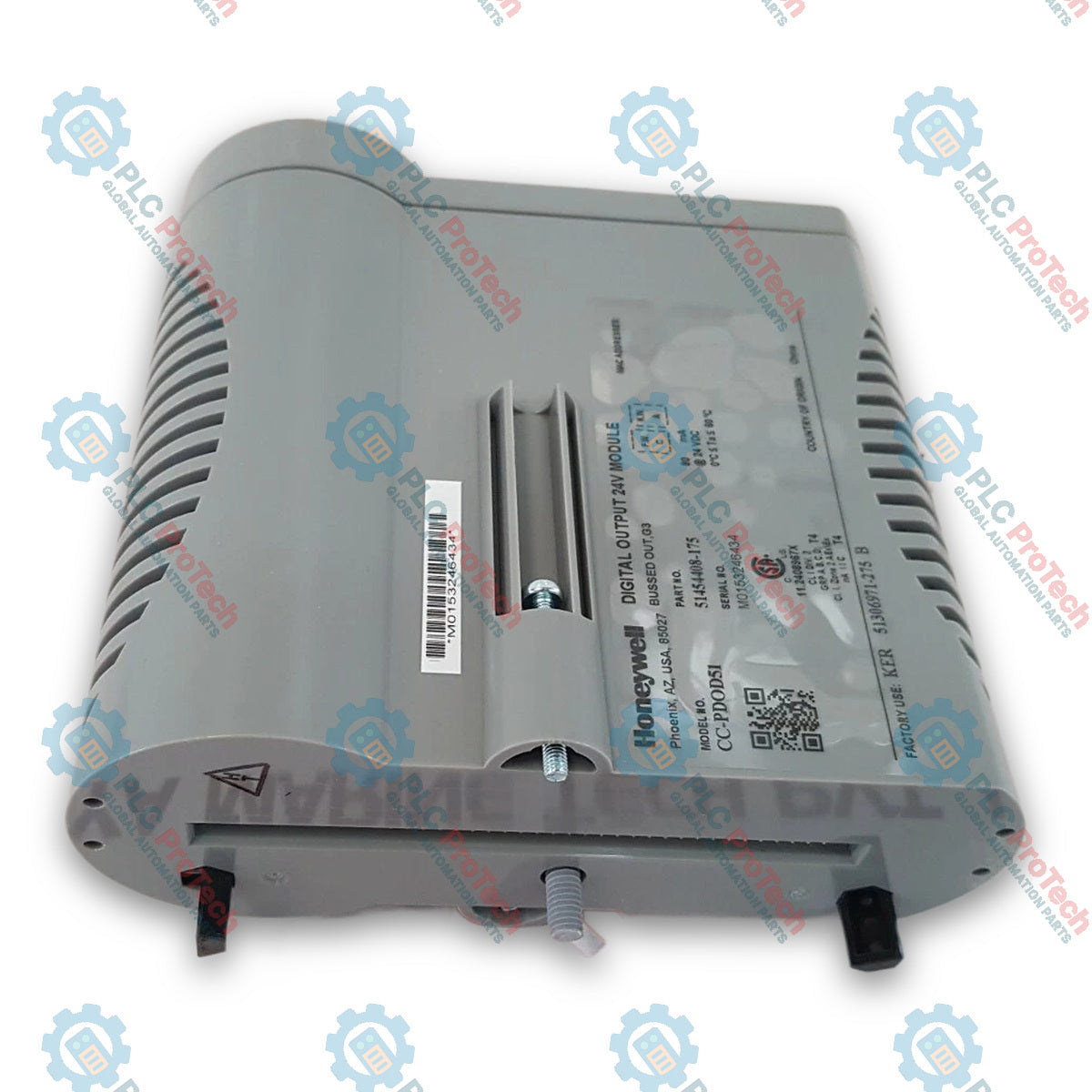

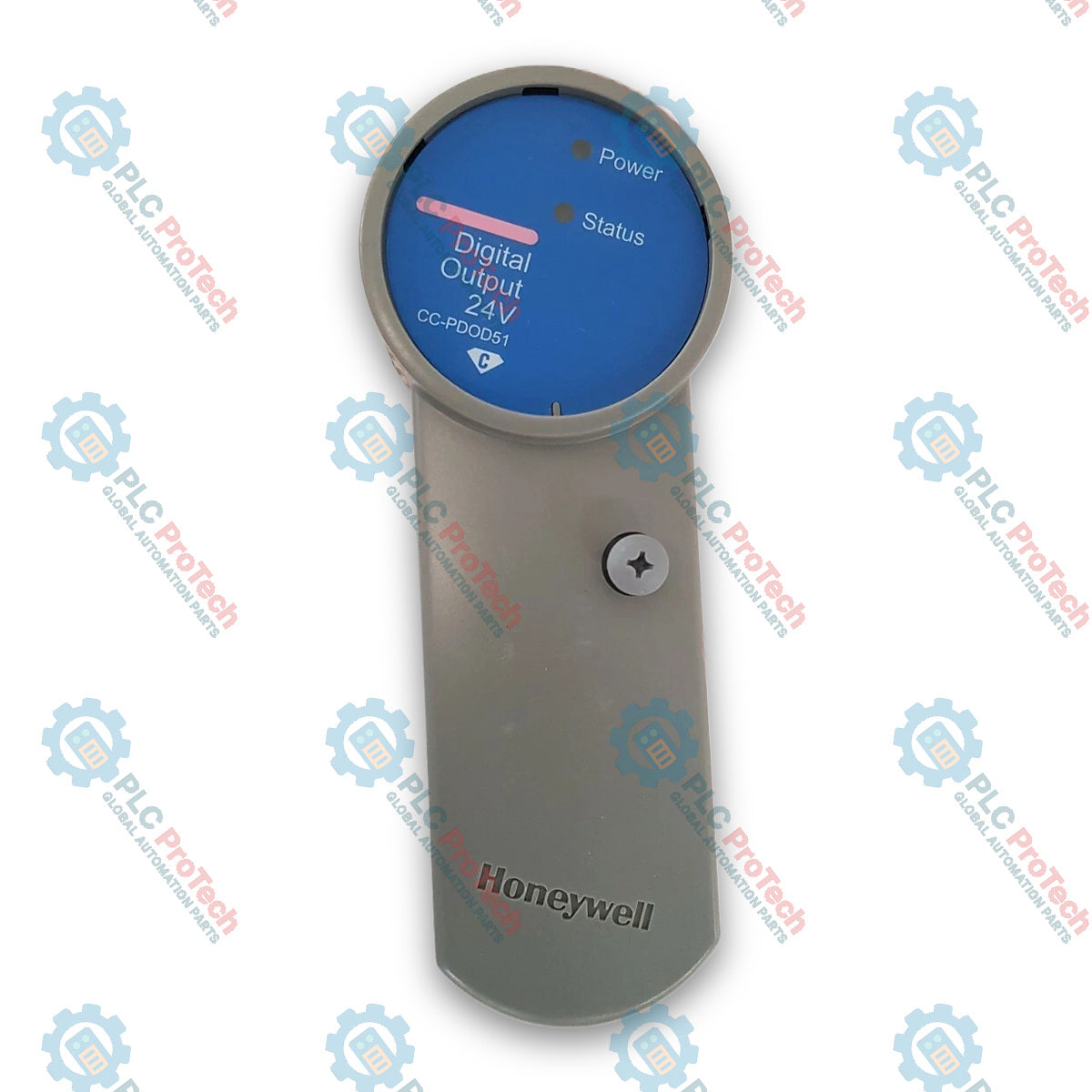

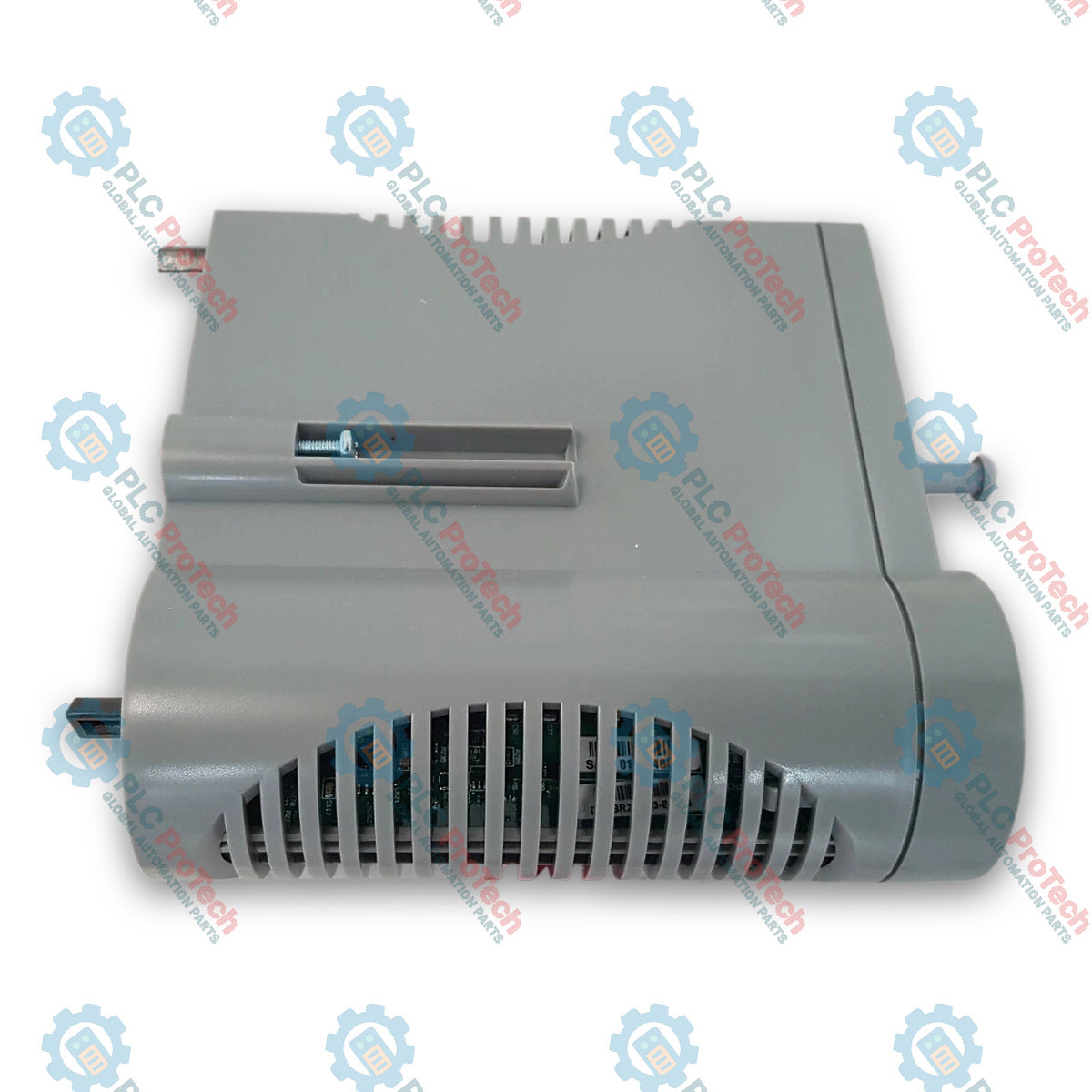

Honeywell CC-PDOD51 Series C 24VDC Digitální výstupní modul SINK s otevřeným kolektorem, opatřený povlakem

Popis

Honeywell CC-PDOD51 je 32kanálový digitální výstupní modul s napětím 24 VDC určený pro procesní spínací aplikace v rámci architektury Experion C300 Series C I/O. Jako karta výstupů typu SINK s otevřeným kolektorem umožňuje modulu systému spínat provozní zátěže připojením zpětné cesty k zemi a bezproblémově pracovat s uživatelem dodávanými napájecími zdroji provozní části do 30 VDC. Sestava je opatřena konformním povlakem, který chrání vnitřní elektronické obvody před korozivními prvky a agresivními nečistotami z prostředí běžně se vyskytujícího v průmyslových zpracovatelských závodech.

CC-PDOD51 je navržen pro vysokou hustotu osazení rozvaděčů a spolehlivý provoz v instalacích DCS a připojuje se přímo k určené sestavě Input Output Termination Assembly (IOTA). Nevyžaduje samostatné šasi, protože napájení provozní logiky přijímá přímo přes nosnou sběrnici. Modul je vybaven integrovanou elektronickou ochranou proti nadproudu na každém kanálu, čímž odpadá údržba spojená s tradičními pojistkami zapojenými v sérii. Poskytuje také konfigurovatelné chování bezpečného stavu (FAILOPT), které umožňuje každému výstupnímu kanálu při ztrátě systémové komunikace nebo poruše řídicí jednotky buď zachovat poslední hodnotu, nebo přejít na předem stanovenou bezpečnou hodnotu.

Modul pracuje s 32 diskrétními výstupními kanály a podporuje flexibilní spínací funkce včetně výstupů s aretací, pulzních výstupů a výstupů s pulzně šířkovou modulací (PWM). Pro zachování integrity signálu mezi provozními obvody a řídicí logikou zajišťuje Honeywell CC-PDOD51 galvanické oddělení 1000 VAC RMS mezi napájecími smyčkami provozní části a systémovou základní deskou. Při nasazení na redundantních základních jednotkách IOTA poskytuje hardware bezproblémové přepnutí bez přerušení výstupního proudu, což zajišťuje nepřetržitý provoz kritických akčních členů, oddělovacích relé a elektromagnetických ventilů.

Funkce

• Konfigurace SINK se 32 kanály: Funguje jako karta diskrétních výstupů s otevřeným kolektorem určená ke spínání zátěží v provozu s napětím 24 VDC až do 0,1 A na kanál.
• Konformní povlak: Továrně nanesený povlak vnitřních obvodů zajišťuje odolnost proti polutantům ve vzduchu, průmyslové vlhkosti a korozivním atmosférickým nečistotám.
• Elektronická ochrana proti nadproudu: Integrované obvody omezující proud chrání kabeláž v provozu a budiče kanálů bez nutnosti fyzických pojistek.
• Konfigurovatelný bezpečný stav (FAILOPT): Umožňuje naprogramovat každý kanál tak, aby při poruchách komunikace systému podržel poslední hodnotu nebo přešel na bezpečnou hodnotu.
• Všestranné režimy spínání: Podporuje generování zajištěných, pulzních nebo pulzně šířkově modulovaných (PWM) signálů přizpůsobených hardwaru pro řízení procesů.
• Galvanické oddělení: Poskytuje izolaci 1000 VAC RMS mezi napájecími obvody v provozu a systémovou architekturou.
• Přepnutí bez mezery: Eliminuje pokles výstupního proudu (mezera 0 ms) během přepnutí při poruše redundance, pokud je modul instalován na základových jednotkách dual-IOM.

Použití

• Ovládání elektromagnetických ventilů: Řízení a spínání 24VDC pneumatických a hydraulických cívek elektromagnetických ventilů v technologických lyžinách.
• Logika oddělovacích relé: Propojení nízkoproudých výstupních signálů DCS s řídicími centry motorů (MCC) a zařízeními v provozu s vyšším napětím.
• Řízení signalizátorů a kontrolních světel: Ovládání stavových indikátorů rozvaděče, místních poplachových houkaček a panelů s vizuálními indikátory.
• Integrace diskrétních zařízení na lyžinách: Spínání diskrétních akčních členů a příkazů ke spuštění/zastavení zařízení v řídicích sítích Experion C300.

Technické specifikace

Obecné

Charakteristiky vstupu / výstupu

Elektrické parametry a galvanické oddělení

Kompatibilita s IOTA

Pokyny k instalaci

1. Kontrola před instalací: Ověřte katalogové číslo modulu (CC-PDOD51) a zkontrolujte, zda kryt a kolíky konektoru nevykazují poškození vzniklé při přepravě.
2. Montáž IOTA: Zajistěte, aby byla cílová IOTA (CC-TDOD51 nebo CC-TDOD61) bezpečně instalována na montážních lištách skříně a řádně připojena k systémovému uzemnění.
3. Zapojení napájení provozních obvodů: Připojte externí uživatelský zdroj napájení provozních obvodů 24 V DC k určeným svorkám na sestavě IOTA a dodržte správnou polaritu.
4. Ukončení připojení provozní zátěže: Připojte provozní vodiče do odpojitelných dvouúrovňových svorkovnic IOTA. Zajistěte, aby průřezy vodičů nepřekročily 12 AWG (2,5 mm, lankový vodič).
5. Instalace modulu: Zarovnejte modul CC-PDOD51 s vodicími konektory na IOTA a pevně zatlačte, dokud nezapadne zajišťovací mechanismus.
6. Uzemnění a stínění: Ověřte celistvost uzemnění celé skříně, aby kolísání napětí v souhlasném režimu neovlivňovalo provozní obvody.

Konfigurace a uvedení do provozu

• Parametrizace kanálů: V prostředí Experion Engineering Studio přiřaďte jednotlivým kanálům provozní parametry (se zachováním stavu, pulzní nebo PWM).
• Nastavení chování FAILOPT: Nakonfigurujte parametry bezpečného stavu pro každý kanál a určete, zda výstupy zachovají svůj poslední platný stav, nebo při poruše systému přejdou do bezpečného nulového/vypnutého stavu.
• Testování provozních smyček: Proveďte kontrolu výstupu mezi jednotlivými body z řídicího softwaru a sledujte chování přepínání kanálů a zatěžovací proud aktivních provozních zařízení.
• Ověření redundance: Pokud je modul instalován v konfiguraci se dvěma moduly na IOTA CC-TDOD61, proveďte manuální kontrolu přepnutí při poruše a ověřte nepřetržité zachování stavu zátěže bez přerušení signálu.
