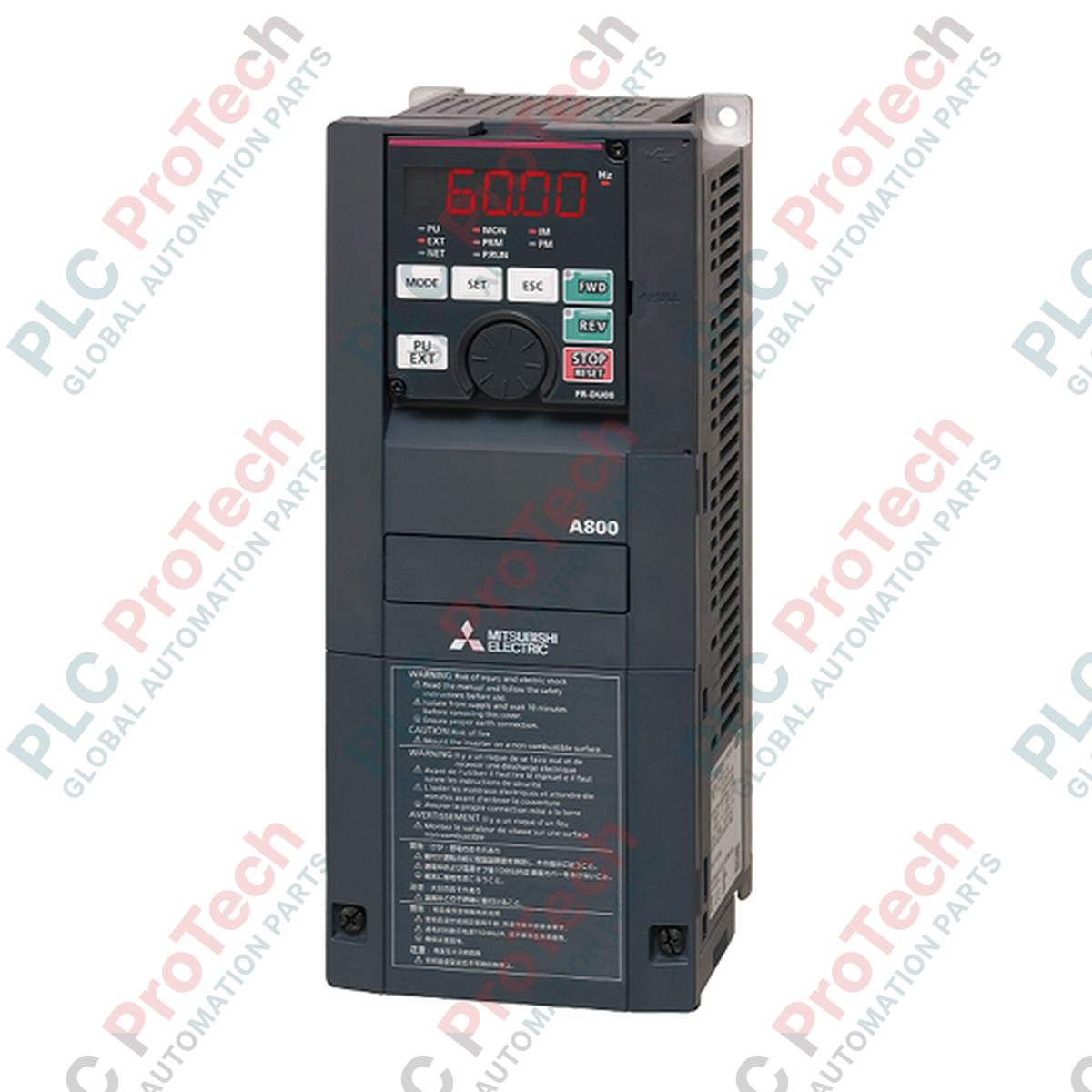

Mitsubishi Electric FR-A820-11K-1 FREQROL-A 800 Vysoce výkonný měnič

SKU FR-A820-11K-1

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: FR-A820-11K-1
Country of origin:United States
Product Type: VFD měniče
Payment: T/T, Western Union
Weight: 9300g
Shipping port: Xiamen
Warranty: 12 months

Popis

Frekvenční měnič Mitsubishi Electric FR-A820-11K-1 je určen pro náročné průmyslové řízení motorů a v rámci vysoce výkonné řady FREQROL-A 800 poskytuje mimořádnou přesnost a dynamickou odezvu točivého momentu. Toto zařízení s napájením z třífázové sítě třídy 200 V nabízí flexibilní vícenásobné dimenzování (SLD, LD, ND a HD), které umožňuje přizpůsobit se přesnému profilu přetížení vašeho stroje. Díky pokročilému vektorovému řízení magnetického toku a skutečnému bezsenzorovému vektorovému řízení dosahuje špičkového točivého momentu až téměř při nulových otáčkách, takže je ideální pro aplikace s rozběhem setrvačných zátěží.

Klíčové vlastnosti

Čtyři úrovně přetížitelnosti: Konfigurovatelné pro Super Light Duty (SLD), Light Duty (LD), Normal Duty (ND) a Heavy Duty (HD) za účelem optimalizace dimenzování motoru a tepelné účinnosti.
Komplexní vektorové řízení: Podpora více topologií řízení včetně řízení V/F, pokročilého vektorového řízení magnetického toku, skutečného bezsenzorového vektorového řízení a bezsenzorového vektorového řízení PM.
Rozšířená síťová integrace: Bezproblémová komunikace prostřednictvím RS-485 a podpora protokolů CC-Link, CC-Link IE Field, DeviceNet, PROFIBUS-DPV0 a Modbus RTU.
Komplexní ochranné funkce: Integrované ochrany proti nadproudu, přepětí, výpadku vstupní či výstupní fáze, přetížení motoru a přehřátí chladiče.
Krytí IP20: Uzavřená ochranná konstrukce navržená pro čistou montáž do rozvaděče s účinným nuceným chlazením vzduchem.

Použití v těžkém průmyslu

Jeřáby, zdviháky a výtahy: Přesné řízení točivého momentu a vysoký rozběhový moment při nízkých otáčkách zabraňují prokluzu břemene.
Dopravníky a manipulace se sypkými materiály: Plynulé zrychlování a zpomalování ve tvaru S omezuje mechanické namáhání pásů a převodovek.
Extrudéry a odstředivky: Rychlá odezva a vynikající stabilita otáček při kolísajícím zatížení.
Průmyslové ventilátory a čerpací systémy: Energeticky úsporné optimální řízení buzení dynamicky upravuje výstupní napětí, aby minimalizovalo odběr proudu při proměnlivém zatížení točivým momentem.

Technické specifikace

Parametr	Hodnota specifikace
Výrobce	Mitsubishi Electric
Číslo modelu	FR-A820-11K-1
Řada	FREQROL-A 800
Třída vstupního napětí	Třífázová třída 200 V
Jmenovité vstupní napětí / frekvence	Třífázové 200 až 240 V AC, 50 Hz / 60 Hz
Přípustná odchylka napětí	170 až 264 V AC, 50 Hz / 60 Hz
Přípustná odchylka frekvence	±5 %
Jmenovitý výstupní výkon (ND)	11 kW
Použitelný výkon motoru (SLD / LD / ND / HD)	15 kW / 15 kW / 11 kW / 7,5 kW
Jmenovitý výstupní proud (SLD / LD / ND / HD)	63 A / 58 A / 46 A / 33 A
Jmenovitá hodnota přetížitelnosti (ND)	150 % po dobu 60 sekund, 200 % po dobu 3 sekund (při okolní teplotě 50 °C)
Rozsah výstupní frekvence	0,2 až 590 Hz (pro režimy vektorového řízení limit 400 Hz)
Stupeň krytí skříně (JEM 1030)	Uzavřené provedení (IP20)
Způsob chlazení	Nucené vzduchové chlazení
Provozní teplota okolí	-10 °C až +50 °C (jmenovité hodnoty LD, ND, HD); -10 °C až +40 °C (jmenovitá hodnota SLD)
Provozní vlhkost okolí	95 % relativní vlhkosti nebo méně (bez kondenzace) s lakovanými deskami plošných spojů
Odolnost proti vibracím	5,9 m/s² nebo méně, 10 až 55 Hz (směry X, Y, Z)
Čistá hmotnost jednotky	8,3 kg
Přepravní hmotnost (vypočtená)	9,3 kg

Připojení a rozhraní

Svorka / port	Typ funkce / konfigurace
Svorky 2, 4	Analogový vstup (0 až 10 V, 0 až 5 V, 4 až 20 mA, volitelné přepínačem)
Svorka 1	Pomocný analogový vstup (-10 až +10 V, -5 až +5 V)
Svorky řídicích vstupů	12 konfigurovatelných digitálních vstupů (volitelná logika sink/source)
Výstupy s otevřeným kolektorem	5 konfigurovatelných polovodičových výstupů
Reléové výstupy	2 výstupní kontakty (alarm poruchy a programovatelné indikátory provozu)
Vstup / výstup pulzního sledu	Vstup až 100 kpps, výstup až 50 kpps

Empirické poznatky z konstrukční praxe

Alternativní modely a kompatibilita

FR-A820-11K-1 je přímou náhradou starší řady FR-A720-11K. Montážní rozměry zůstávají vysoce kompatibilní; při přechodu z modelu A720 však použijte software Mitsubishi FR Configurator2 k extrakci a převodu bloku parametrů. Upozorňujeme, že řada A800 má samostatný napájecí vstup řídicího obvodu 24 V DC, který umožňuje zachovat komunikaci a bezpečnostní zpětnou vazbu i po odpojení primárního třífázového napájení.

Úskalí aplikace a technické poznámky

Při dimenzování tohoto měniče pro prostředí ve vysoké nadmořské výšce snižte výstupní proud o 1 % na každých 100 metrů nadmořské výšky nad 1000 metrů nad mořem (maximálně do 2500 metrů). Chcete-li zabránit nežádoucímu vypnutí z důvodu přepětí (E.OV3) při agresivních profilech zpomalování, sledujte parametr 8 (Doba zpomalování). Pokud jsou nutné krátké doby zastavení, nainstalujte externí brzdný rezistor připojený přímo mezi svorky P/+ a PR a zajistěte správnou konfiguraci parametru 30 (Volba rekuperační funkce).

Tipy pro uvedení do provozu a zapojení

Při konfiguraci chování analogových vstupů svorek vždy ověřte stav posuvných přepínačů pro volbu napětí/proudu umístěných za krytem řídicích svorek. Pokud se například svorka 4 používá pro zpětnovazební smyčku 4–20 mA, musí nastavení hardwarového přepínače odpovídat příslušnému nastavení firmwaru v parametru 267. Nízkonapěťové řídicí signály vždy veďte odděleným instalačním kanálem od vysokonapěťových výstupních vedení motoru (U, V, W), abyste omezili elektromagnetické rušení a možné kolísání signálu.

Pokyny k instalaci

KRITICKÉ VAROVÁNÍ: NEBEZPEČNÉ NAPĚTÍ

Před montáží nebo servisem odpojte všechny přívody napájení. Po odpojení zdrojového napětí vyčkejte minimálně 10 minut, aby se vnitřní kondenzátory stejnosměrné meziobvodové sběrnice bezpečně vybily. Změřte stejnosměrné napětí mezi svorkami P/+ a N/-; před prováděním fyzických instalačních prací se ujistěte, že je nižší než 30 VDC.

1

Zajistěte svislou montážní orientaci na ploché nehořlavé montážní desce a ponechte nad měničem i pod ním minimální odstup 50 mm, aby bylo umožněno volné proudění vzduchu přirozenou i nucenou konvekcí.

2

Připojte fyzické uzemnění systému k určené svorce ochranného uzemnění (PE). Zabraňte vzniku smyček tím, že všechny stínicí vodiče motoru uzemníte přímo na uzemňovací svorce měniče.

3

Před zapnutím řídicího obvodu měniče ověřte konfiguraci propojek na řídicí kartě pro logiku sink nebo source, aby dokonale odpovídala cílovým vstupním/výstupním kartám PLC.

FAQ

Jaké jsou jmenovité výstupní kapacity měniče FR-A820-11K-1?

Tento měnič podporuje čtyři třídy zatížení: Super Light Duty (SLD) při 15 kW, Light Duty (LD) při 15 kW, Normal Duty (ND) při 11 kW a Heavy Duty (HD) při 7,5 kW.

Jak dlouho musím po vypnutí napájení čekat, než budu moci tuto jednotku servisovat?

Musíte počkat alespoň 10 minut, aby se vybily interní kondenzátory stejnosměrné sběrnice. Před pokračováním vždy změřte stejnosměrné napětí mezi svorkami P/+ a N/- a ověřte, že je nižší než 30 V DC.

Jaký je rozsah regulace frekvence měniče FR-A820-11K-1?

V základním režimu V/F je výstupní frekvence v rozsahu 0,2 až 590 Hz. Při použití pokročilého vektorového režimu nebo bezsenzorového vektorového režimu PM je horní frekvenční limit 400 Hz.

Mohu k samostatnému napájení řídicího obvodu použít externí zdroj 24 V DC?

Ano, řada A800 je vybavena vyhrazenými svorkami pro připojení externího napájení řídicího obvodu 24 V DC, takže při odpojení hlavního třífázového napájení zůstávají zachovány bezpečnostní obvody a diagnostika.
