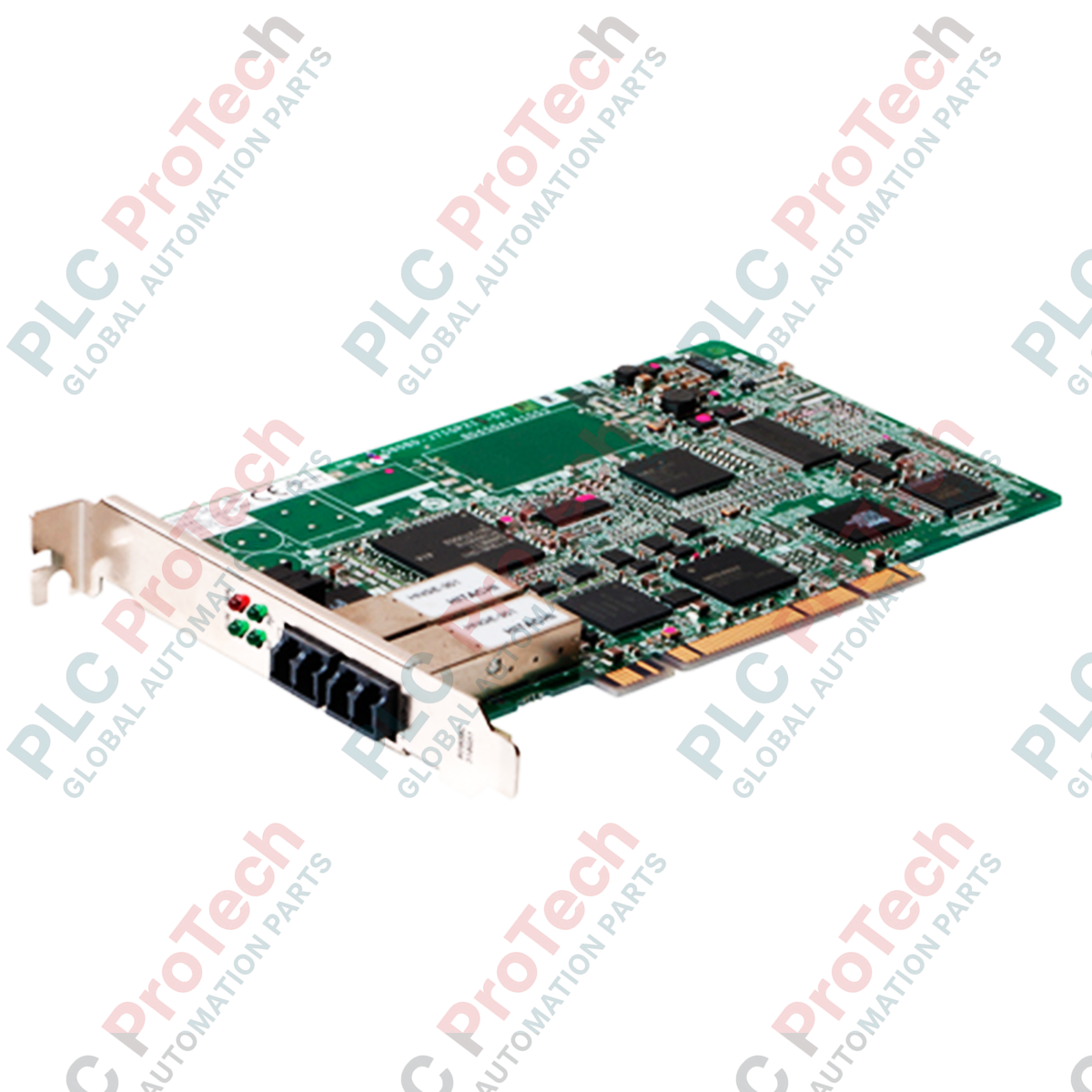

Síťová rozhraníová deska Mitsubishi Electric Q80BD-J71GP21-SX CC-Link IE

SKU Q80BD-J71GP21-SX

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: Q80BD-J71GP21-SX
Country of origin:United States
Product Type: Desky síťových rozhraní
Payment: T/T, Western Union
Weight: 120g
Shipping port: Xiamen
Warranty: 12 months

Popis

Q80BD-J71GP21-SX je určen k integraci do průmyslových osobních počítačů a slouží jako vysokorychlostní deska rozhraní sítě řadiče CC-Link IE. Tento modul umožňuje přímou vysokokapacitní komunikaci mezi řadiči na bázi PC a průmyslovými automatizačními sítěmi pomocí redundantní topologie s dvojitou smyčkou optických vláken. Díky přenosové rychlosti 1 Gb/s deska umožňuje deterministickou výměnu dat v reálném čase (cyklický přenos) a přenos dočasných zpráv, takže je vhodná pro distribuované řídicí a dohledové aplikace.

Hardware je určen k instalaci do jednoho standardního polovičního rozšiřujícího slotu PCI nebo PCI-X. Do jednoho hostitelského počítače lze nainstalovat až čtyři tyto desky rozhraní, což umožňuje konfigurace brány pro více sítí. Integrovaný optický transceiver splňuje bezpečnostní normy pro lasery třídy 1 a využívá dva konektory typu LC pro bezpečné zakončení optických vláken.

Funkce

Redundantní topologie s dvojitou smyčkou poskytuje funkci zpětné smyčky pro zachování komunikace v případě přerušení kabelu.
Vysokorychlostní přenosová rychlost 1 Gb/s využívající kabeláž z multimodových optických vláken (GI).
Řízení přístupu k médiu pomocí tokenového kruhu zajišťuje vysoce deterministické přenosové cykly.
Podporuje až 120 připojených stanic v jednom síťovém segmentu.
Instaluje se do standardních polovičních systémových slotů PCI nebo PCI-X.

Použití

Koordinace síťové komunikace na automobilové montážní lince
Distribuované vizualizační systémy DCS–PC
Sítě pro sběr dat SCADA s vysokou kapacitou
Řízení výrobní linky polovodičů

Technické specifikace

VýrobceČíslo dílu/modelTyp sítěKomunikační rychlostFormát přenosové cestyZpůsob komunikacePoužitelný konektorPoužitelný kabelTřída laseruMaximální vzdálenost mezi stanicemiCelková délka rozšířeníMax. počet připojených stanic v sítiMax. počet bodů cyklického propojení v sítiKapacita přenosu krátkých zprávMontážní slotMaximální počet instalovatelných desekVnitřní odběr prouduHmotnostProvozní teplota okolíTeplota okolí při skladováníProvozní vlhkost okolíOdolnost proti vibracímOdolnost proti rázům

Specifikace systému a sítě
Mitsubishi Electric
Q80BD-J71GP21-SX
Síť řadiče CC-Link IE
1 Gb/s
Dvojitá smyčka
Metoda token ring
Konektor typu dvojitý LC
Multimodální optické vlákno (GI) splňující standardy 1000BASE-SX
Laserový výrobek třídy 1 (JIS C 6802, IEC 60825-1)
550 m
66000 m (při připojení 120 jednotek)
120 stanic (1 řídicí stanice, 119 běžných stanic)
LB: 32K bodů (32768 bodů), LW: 128K bodů (131072 bodů), LX: 8K bodů (8192 bodů), LY: 8K bodů (8192 bodů)
Maximálně 1920 bajtů
Slot PCI nebo PCI-X (poloviční velikost), zabírá 1 slot
Až 4 desky na jeden hostitelský počítač
1,10 A při 5 V DC
0,12 kg
0 až 55 °C
-25 až 75 °C
5 až 95 % relativní vlhkosti, bez kondenzace
Splňuje limity JIS B 3502, IEC 61131-2
Splňuje JIS B 3502, IEC 61131-2 (147 m/s2, 3krát v osách X, Y a Z)

Pokyny k instalaci

Před vložením rozhraní do slotu PCI/PCI-X se ujistěte, že je hostitelský počítač zcela vypnutý a odpojený od napájení.
Během instalace používejte uzemněný antistatický náramek (ESD) připojený k šasi počítače, abyste zabránili poškození vestavěných komponent statickou elektřinou.
Před zasunutím se ujistěte, že jsou konektory optických vláken čisté a bez prachu. Nepoužívané optické porty opatřete ochrannými krytkami.
Optické kabely veďte s poloměrem ohybu odpovídajícím specifikacím výrobce kabelu, aby nedošlo k útlumu signálu nebo fyzickému poškození.

Shoda s normami a certifikace

Označení CE (směrnice EMC)
Certifikováno UL / cUL
IEC 61131-2 (odolnost proti vibracím a rázům průmyslové třídy)
JIS C 6802 (bezpečnostní třída laseru 1)

FAQ

Jaký rozšiřující slot vyžaduje deska rozhraní Q80BD-J71GP21-SX?

Deska vyžaduje jeden poloviční rozšiřující slot PCI nebo PCI-X v hostitelském osobním počítači.

Jaký typ optického kabelu a konektoru by měl být použit s tímto modulem?

Vyžaduje multimodální optické kabely (GI) odpovídající standardu 1000BASE-SX, zakončené dvojitým konektorem typu LC.

Kolik desek Q80BD-J71GP21-SX lze nainstalovat do jednoho počítače?

Do jednoho hostitelského počítače lze nainstalovat až 4 desky rozhraní řídicí sítě CC-Link IE, v závislosti na dostupných fyzických slotech a systémových prostředcích.

Podporuje tento modul redundantní směrování sítě?

Ano, používá optickou přenosovou trasu s dvojitou smyčkou, která při přerušení kabelu automaticky spustí funkci zpětné smyčky, aby zachovala síťovou komunikaci.
