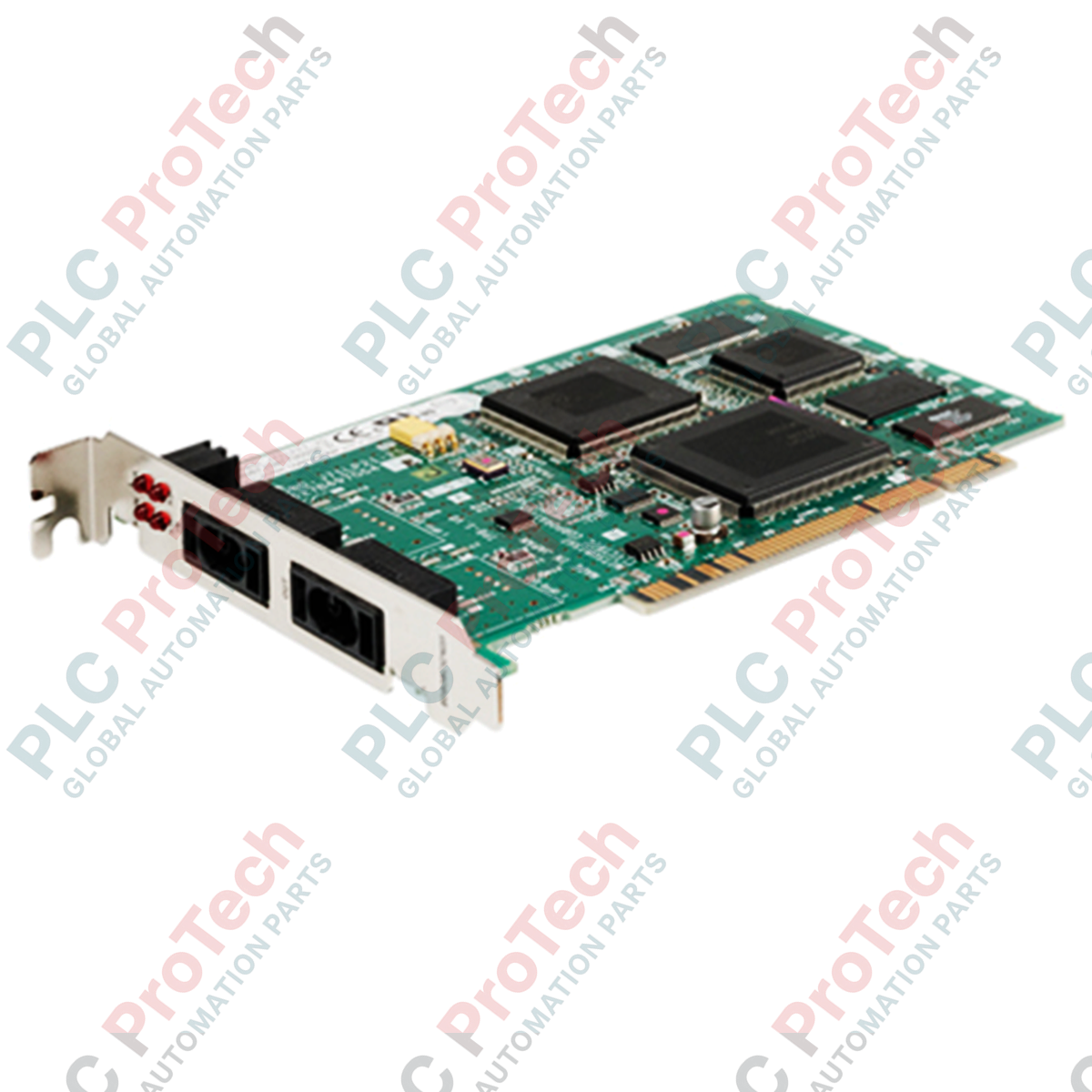

Mitsubishi Electric Q80BD-J71LP21-25 PCI komunikační karta MELSECNET/H

Popis

Deska Mitsubishi Electric Q80BD-J71LP21-25, určená k přímému začlenění průmyslových počítačů do vysokorychlostních deterministických řídicích sítí, je specializované rozhraní optické kruhové sítě určené k instalaci do rozšiřujících slotů PCI poloviční velikosti. Tato rozhraní karta umožňuje bezproblémovou výměnu dat v reálném čase mezi hostitelským počítačem a sítí PLC MELSECNET/H nebo starší sítí MELSECNET/10 a poskytuje spolehlivou komunikaci po optickém vlákně s dvojitou smyčkou. Při provozu rychlostí až 25 Mb/s podporuje cyklický přenos velkého objemu dat i přenos přechodových dat, takže nadřazené systémy dostávají podrobná data z provozu s minimální latencí.

Klíčové vlastnosti

• Redundance dvojité smyčky: Využívá topologii dvojité smyčky s automatickým provedením zpětné smyčky, která zachovává integritu sítě v případě jediného přerušení optického vlákna.
• Vysokorychlostní komunikace: Volitelné přenosové rychlosti 25 Mb/s nebo 10 Mb/s umožňují přizpůsobení starším i vysokorychlostním segmentům sítě.
• Velký počet spojovacích bodů: Podporuje až 8 192 spojovacích reléových bodů (LX/LY) a až 16 384 spojovacích registrů (LW) pro zpracování komplexních architektur řídicích systémů.
• Podpora flexibilních vzdáleností: Umožňuje vzdálenost mezi stanicemi až 1 km při použití širokopásmových optických kabelů H-PCF nebo QSI s vysokou přenosovou kapacitou.
• Standardní provedení: Navrženo jako karta PCI poloviční velikosti, která zabírá jediný slot ve standardních skříních průmyslových počítačů.

Použití

• Připojení hlavních počítačů SCADA a počítačů s rozhraním člověk–stroj (HMI) k síti výrobní haly.
• Vysokokapacitní zaznamenávání dat, systémy řízení výroby (MES) a integrace analytických nástrojů.
• Monitorování redundantní infrastruktury v zařízeních pro úpravu vody, energetických provozech a závodech na montáž automobilů.
• Propojení distribuovaných PLC systémů Mitsubishi řady Q s průmyslovými serverovými uzly.

Technické specifikace

Připojení a rozhraní

Poznatky z praktického inženýrství

Alternativní modely a kompatibilita

Q80BD-J71LP21-25 představuje přímou modernizaci starších řešení rozhraní. Při migraci zajistěte, aby softwarové struktury nakonfigurované pro starší protokol MELSECNET/10 byly buď spuštěny v režimu kompatibility, nebo správně namapovány do rozšířeného prostoru registrů dostupného v rozšířeném režimu MELSECNET/H, který zvyšuje celkovou kapacitu sítě na 35 840 bajtů.

Úskalí použití a technické poznámky

Častým zdrojem poruch při integraci průmyslových počítačů je pokles napětí na napájení sběrnice PCI. Tato karta odebírá 0,46 A výhradně z 5V větve základní desky hostitelského počítače. Pokud u základní desky nebo napájecího zdroje dochází při vysokém zatížení k poklesům napětí, může karta náhodně vypadávat nebo resetovat diagnostické stavové registry. Vždy ověřte, že napájecí zdroj hostitelského průmyslového počítače udržuje stabilní 5V větev v toleranci +/- 5 %.

Tipy k uvedení do provozu a zapojení

Pro zajištění optimálního výkonu při rychlosti 25 Mb/s nesmí maximální délka optického vedení mezi stanicemi při použití standardního vlákna SI překročit 200 metrů. Pokud je vyžadována vzdálenost až 1 km, použijte vlákna QSI nebo širokopásmová vlákna H-PCF. Při uvedení do provozu vždy proveďte fyzický test smyčky pomocí známého funkčního propojovacího kabelu, abyste zjistili, zda problémy s konfigurací pocházejí z nastavení místní karty v počítači, nebo z externí optické síťové smyčky.
