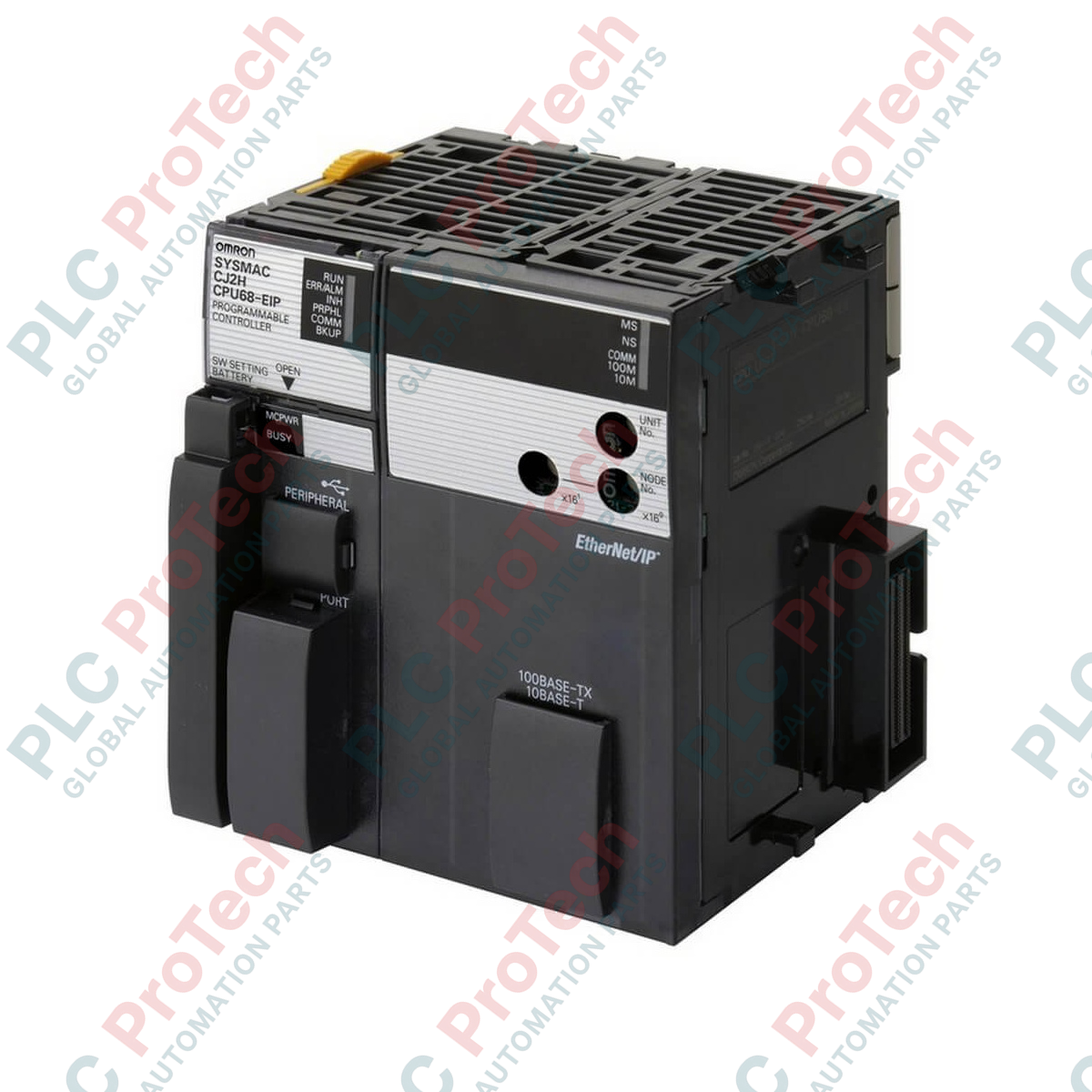

Omron CJ2H-CPU68 CPU modul PLC řady CJ2H

Popis

Centrální procesorová jednotka Omron CJ2H-CPU68, navržená pro vysokorychlostní řízení strojů s velkou kapacitou, slouží jako hlavní procesor programovatelných logických automatů řady CJ2. Tato jednotka zajišťuje komplexní automatizační úlohy s rozsáhlou uživatelskou pamětí o kapacitě 400 tisíc kroků a vysoce optimalizovaným prováděcím cyklem. Je určena k montáži do rozvaděče a poskytuje mimořádnou provozní rychlost s dobou provádění základních instrukcí již od 0,016 us. Integrované paměťové architektury podporují rozsáhlé definice funkčních bloků, automatické přidělování adres a široké možnosti protokolování dat prostřednictvím volitelných paměťových karet, díky čemuž představuje spolehlivý standard pro náročné průmyslové zpracovatelské systémy.

Klíčové vlastnosti

• Vysokorychlostní provádění: Provádění základních instrukcí trvá minimálně 0,016 us a speciálních instrukcí minimálně 0,048 us.
• Obrovská kapacita paměti: Nabízí programovou paměť o kapacitě 400 tisíc kroků pro komplexní logiku a rozsáhlé programové struktury.
• Flexibilní přidělování dat: Umožňuje vynucené nastavení/reset oblasti EM v bankách 0 až 18 hex a automatické přidělování adres v bankách 11 až 18 hex.
• Rozsáhlá architektura I/O: Podporuje až 2560 logických I/O bitů pro rozsáhlé systémy fyzických digitálních/analogových bodů a průmyslových sběrnic.
• Robustní správa úloh: Podporuje až 128 příznaků cyklických úloh a až 2048 definic a instancí funkčních bloků.

Použití

• Vysokorychlostní balicí a třídicí stroje.
• Systémy koordinovaného řízení pohybu více os.
• Sítě PLC na automobilových montážních linkách.
• Panely řízení technologických procesů vyžadující krátké doby cyklu.

Technické specifikace

Empirické technické poznatky

Alternativní modely a kompatibilita

Při migraci starších systémů z řady CJ1, například CJ1H nebo CJ1G, na architekturu CJ2H zůstává fyzická kompatibilita vysoká, ale přidělení mapy paměti je nutné ověřit v programu CX-Programmer. Řada CJ2H využívá rozšířenou strukturu bank rozšířené paměti (EM) až do 18 hex, která je výrazně větší než u předchozích generací. Zajistěte aktualizaci verzí periferních nástrojů na podporu instrukční sady CJ2H, aby se předešlo chybám kompilace během stahování.

Úskalí aplikace a technické poznámky

Častou příčinou selhání vysokorychlostních aplikací je nadměrné přidělování příznaků paměti pro vynucené nastavení/resetování v neurčených bankách EM. U této jednotky zajistěte, aby operace vynuceného nastavení/resetování zůstaly omezeny na banky 0 až 18 hex a aby automatické přidělování paměti nepřepisovalo ruční konfigurace v bankách 11 až 18 hex. Sledujte také režijní dobu zpracování 100 us; při provádění rozsáhlého vnoření funkčních bloků (až do limitu 2048) se může doba cyklu prodloužit, pokud nejsou prováděcí cesty pečlivě strukturovány.

Tipy pro uvedení do provozu a zapojení

Pro spolehlivou komunikaci je nutné funkční uzemnění důkladně ověřit. Odpor uzemňovací cesty musí být nižší než 100 ohmů, aby se omezilo vysokofrekvenční elektrické rušení z okolních měničů frekvence (VFD). Při použití vestavěného sériového komunikačního portu s vyššími přenosovými rychlostmi, například 115,2 kb/s, použijte dvakrát stíněný kroucený pár a nepřekračujte maximální vzdálenost 15 metrů, aby nedocházelo k chybám přenosu.
