Manufacturer: Omron
Product No.: CP1H-XA40DT1-D
Country of origin:Japan
Product Type: Moduly CPU PLC
Payment: T/T, Western Union
Weight: 5000g
Dimensions: 160 mm × 120 mm × 100 mm
Shipping port: Xiamen
Warranty: 12 months

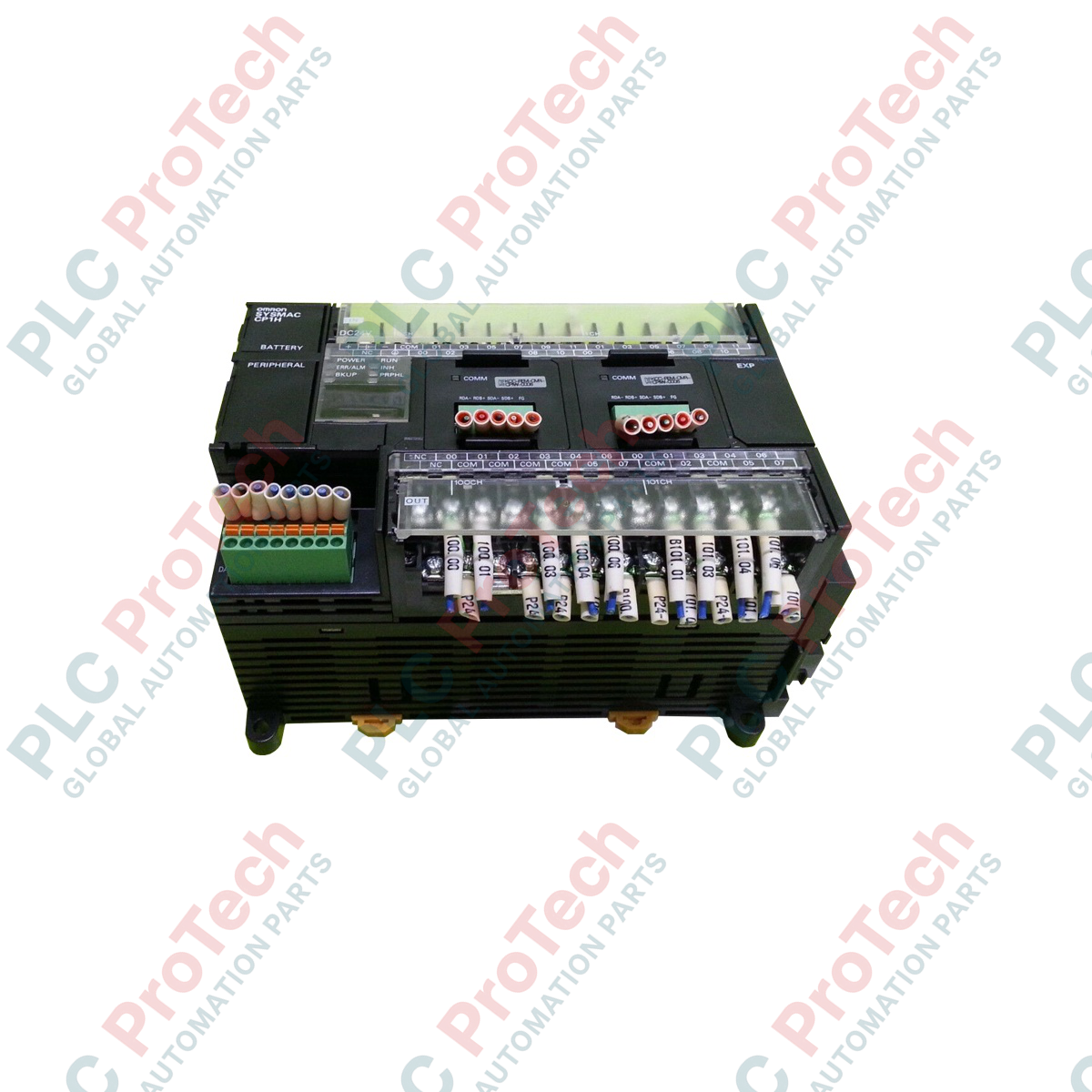

Omron CP1H-XA40DT1-D, navržený pro víceosé polohování a integrované řízení procesů, slouží jako kompaktní programovatelný logický automat (PLC) s vysokou hustotou funkcí, optimalizovaný pro sofistikované systémy průmyslové automatizace. Tento kompaktní řídicí systém integruje vysokorychlostní pulzní výstupy pro 4 osy, univerzální vestavěné analogové vstupní a výstupní obvody a robustní 40bodový systém digitálních I/O v jediném prostorově úsporném provedení. Pracuje s napájením 24 V DC a je vybaven tranzistorovými výstupy se spínáním kladného pólu, které dokonale odpovídají moderním bezpečnostním standardům a průmyslovým provozním zařízením.
Integrovaná analogová část nabízí převod signálů s vysokým rozlišením, takže pro základní aplikace řízení s uzavřenou regulační smyčkou nejsou zapotřebí externí analogové karty. V kombinaci s výkonem modulárního PLC tento mikrokontrolér snadno zvládá složité matematické výpočty a vysokorychlostní pohybové operace, což z něj činí spolehlivý základ modulárních konstrukcí strojů.
| Parametr | Hodnota specifikace |
|---|---|
| Výrobce | Omron |
| Číslo modelu | CP1H-XA40DT1-D |
| Napájecí napětí | 24 V DC (provozní rozsah: 20,4 až 26,4 V DC) |
| Počet digitálních vstupů | 24 vstupů (24 V DC, dobu odezvy lze volit v rozsahu 0 až 32 ms) |
| Počet digitálních výstupů | 16 výstupů (tranzistorové výstupy se spínáním kladného pólu, 24 V DC, 0,3 A na bod) |
| Vestavěné analogové vstupy | 4 kanály (0–10 V, 1–5 V, 0–20 mA, 4–20 mA; rozlišení: 1/12 000) |
| Vestavěné analogové výstupy | 2 kanály (0–10 V, 1–5 V, 0–20 mA, 4–20 mA; rozlišení: 1/12 000) |
| Pulzní výstupy | 4 osy, maximální frekvence 100 kHz (výstupy se spínáním kladného pólu) |
| Vysokorychlostní čítače | 4 osy, vstupy s fázovým rozdílem: 50 kHz, jednofázové vstupy: 100 kHz |
| Kapacita programu | 20 tisíc kroků (zálohování EEPROM, RAM napájená baterií) |
| Kapacita datové paměti | 32 tisíc slov |
| Provozní teplota | 0 až 55 °C (okolní provozní prostředí) |
| Přepravní hmotnost (vypočtená) | 1,10 kg |
| Rozměry balení (vypočtené) | 160 mm x 120 mm x 100 mm |
| Skupina svorek | Přiřazení funkcí |
|---|---|
| Napájecí svorky | Připojení vstupu 24 VDC (+ / -), svorka funkčního uzemnění (FG), svorka ochranného uzemnění (PE). |
| Bloky digitálních vstupů | Svorky CIO 0.00 až CIO 0.11 a CIO 1.00 až CIO 1.11. Zahrnuje vstupy vysokorychlostního čítače. |
| Bloky digitálních výstupů | Svorky CIO 100.00 až CIO 100.07 a CIO 101.00 až CIO 101.07. Konfigurace tranzistorových výstupů se společným kladným pólem (společný V+). |
| Svorky analogových I/O | Vyhrazené napěťové/proudové vstupy (AD0 až AD3), výstupy (DA0 až DA1) a referenční body AG (analogová zem). |
Při přechodu ze starších modelů nebo při nahrazování jednotky s výstupy se společným záporným pólem (například CP1H-XA40DT-D) vezměte na vědomí, že CP1H-XA40DT1-D má výstupy se společným kladným pólem (přípona T1). To vyžaduje zásadní přepojení externích zátěží ze společných vodičů 0 VDC na společné vodiče 24 VDC. Programy PLC zkompilované v CX-Programmeru lze přenášet přímo mezi konfiguracemi CP1H, avšak před zapnutím napájení je nutné pečlivě ověřit polarity společných výstupních vodičů.
Při instalaci v hustě osazeném rozváděči s vysokou okolní teplotou může současný provoz všech čtyř os s pulzními výstupy 100 kHz vytvářet lokální teplo. Zachovejte předepsanou vzdálenost 20 mm nad jednotkou a pod ní, aby byla umožněna přirozená cirkulace vzduchu. Maximální proud na jeden výstupní bod je navíc 0,3 A. Zajistěte, aby zátěže s vysokým indukčním proudem, jako jsou průmyslové stykače, byly spínány prostřednictvím pomocných oddělovacích relé, aby se zabránilo tepelnému poškození pole tranzistorů se společným kladným pólem.
Rušení na analogových kanálech může výrazně zhoršit přesnost zpětné vazby. Pro dosažení nativního rozlišení 1/12 000 veďte všechny kabely analogových vstupů a výstupů uvnitř samostatných stíněných kroucených párů. Stínění vždy uzemněte pouze na svorce funkčního uzemnění (FG) na straně PLC, abyste zabránili zemním smyčkám. Pokud jsou ve stejném rozváděči instalovány vysokofrekvenční servopohony, namontujte na napájecí vedení PLC 24 VDC odrušovací filtr.
Před montáží, demontáží nebo zapojováním jednotky CP1H odpojte všechny primární a polní napájecí zdroje. Úplné neodpojení napájení celého rozváděče může způsobit kritické poškození vnitřních obvodů, úraz elektrickým proudem nebo neočekávané spuštění servomotoru.
