Manufacturer: Omron

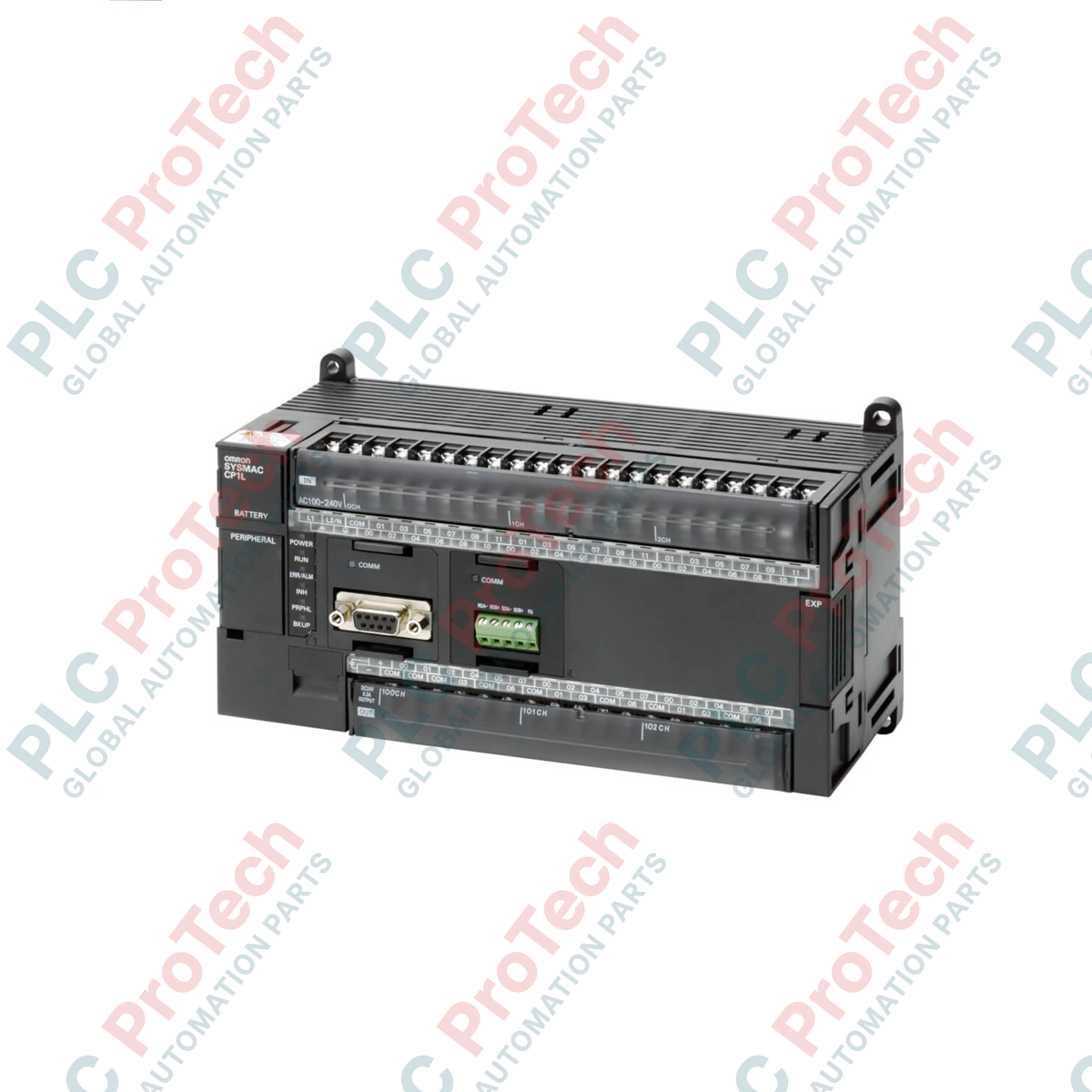

Product No.: CP1L-M60DR-D
Country of origin:Japan
Product Type: Moduly CPU PLC
Payment: T/T, Western Union
Weight: 3000g
Dimensions: 160 mm × 125 mm × 95 mm
Shipping port: Xiamen
Warranty: 12 months
Omron CP1L-M60DR-D je programovatelný logický automat s vysokou hustotou, určený pro komplexní sekvencování strojů a patřící do rodiny Sysmac CP1L. Tento řadič napájený stejnosměrným proudem je vybaven 60 integrovanými diskrétními I/O body a nabízí rychlé provádění úloh i spolehlivé možnosti rozšíření komunikace. Poskytuje vysokorychlostní pulzní vstupy pro monitorování polohy více os, zatímco robustní reléové výstupy umožňují přímé spínání zátěží. Integrovaný periferní port USB zjednodušuje uvedení do provozu a činí z této jednotky spolehlivý hlavní procesor moderních distribuovaných řídicích architektur.
| Parametr | Hodnoty specifikací |
|---|---|
| Výrobce | Omron |
| Kód modelu | CP1L-M60DR-D |
| Rozsah napájecího napětí | 20.4 až 26.4 VDC |
| Příkon | Maximálně 20 W |
| Integrované vstupy | 36 vstupů (24 VDC, typický vstupní proud 4.1 mA) |
| Integrované výstupy | 24 výstupů (reléové kontakty, max. 2 A na bod) |
| Kapacita programu | 10K kroků |
| Kapacita datové paměti | 32K slov (oblast DM) |
| Vysokorychlostní čítače | 4 osy (jednofázové 100 kHz, diferenciální fáze 50 kHz) |
| Provozní teplota | 0 až 55 degC |
| Přepravní hmotnost (vypočtená) | 1.1 kg |
| Rozměry balení (vypočtené) | 160 mm x 125 mm x 95 mm |
| Svorkovnice / blok portů | Přiřazení elektrických parametrů a rozhraní |
|---|---|
| L+, L-, GR | Připojovací svorky napájení 24 VDC s uzemňovacím bodem |
| Svorky CIO 0 / CIO 1 | Diskrétní vstupy 24 VDC včetně vysokorychlostních čítačových kanálů (0.00 až 0.03) |
| Svorky CIO 100 / CIO 101 | Skupiny kontaktů reléových výstupů (rozdělené na společné skupiny s 1 bodem a 4 body) |
| Port USB | Port USB 2.0 typu B pro uvedení do provozu, programování a místní diagnostiku |
CP1L-M60DR-D pracuje výhradně s napájením DC (24 V DC). Pokud vaše systémová architektura využívá standardní síťové napětí, zvolte příbuznou jednotku napájenou AC, CP1L-M60DR-A. Přechod instalací CPM1A nebo CPM2A na tuto platformu vyžaduje pečlivé posouzení umístění svorek svorkovnice, stávající funkční struktury ladderu však lze importovat do CX-Programmeru pomocí nástrojů pro automatizovanou konverzi.
Protože tento CPU integruje výstupy s mechanickými relé, rychlé spínání s vysokou frekvencí výrazně zkrátí životnost kontaktů. Pro aplikace vyžadující vysokofrekvenční pulzně-šířkovou modulaci (PWM) nebo rychlé změny pracovního cyklu použijte modely s tranzistorovými výstupy, například CP1L-M60DT-D. K externím indukčním stejnosměrným zátěžím vždy paralelně připojte zhášecí diodu, aby se omezilo poškození kontaktů způsobené indukčním napětím při zpětném toku.
Svorky vysokorychlostních vstupů enkodéru jsou velmi citlivé na elektromagnetické rušení. Veďte signální vodiče enkodéru mimo silnoproudá vedení AC a výstupní kabely měničů frekvence (VFD). Stínění kabelu uzemněte výhradně u řídicí jednotky na svorce uzemnění (GR), abyste zabránili zemním smyčkám, které narušují odečítání počtu impulzů.
Před zapojováním vstupních nebo výstupních obvodů vždy odpojte systém napájení pomocných obvodů. Před uvedením do provozu ověřte polaritu napájení 24 V DC připojeného ke svorkám L+ a L−. Připojení s obrácenou polaritou způsobí vážné poškození interních logických obvodů.
Namontujte řídicí jednotku na standardní symetrickou lištu DIN 35 mm. Zajistěte alespoň 50 mm volného prostoru nad krytem i pod ním, aby byla umožněna dostatečná tepelná konvekce.
Připojte vodiče řídicího napájení 24 V DC ke svorkám L+ a L− pomocí nalisovaných dutinek. Utahovací moment šroubů svorek nastavte maximálně na 0,5 Nm.
Připojte svorku funkčního uzemnění (GR) přímo k měděnému zemnicímu kolíku s nízkým odporem v rozváděčové skříni, abyste stabilizovali referenční potenciály.
