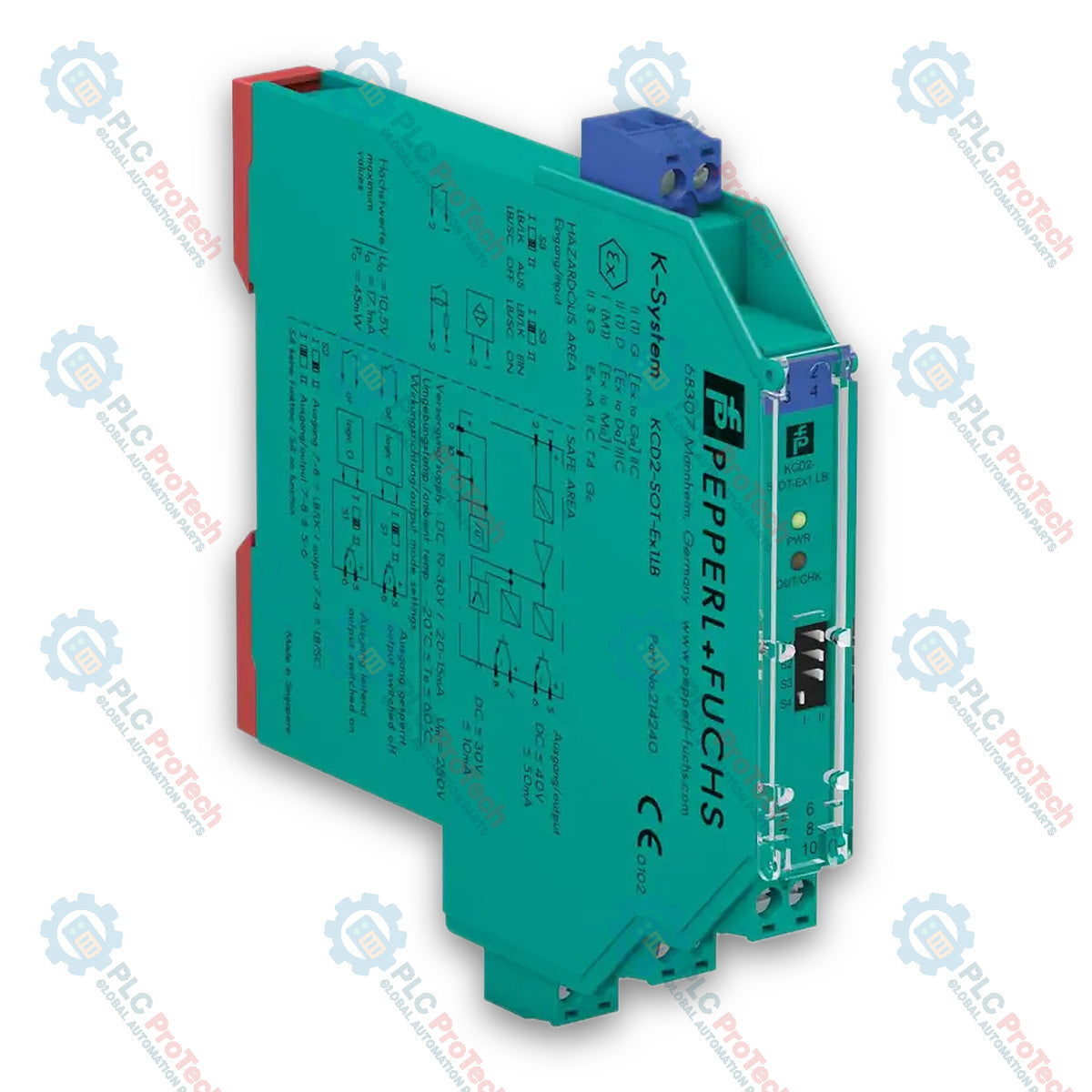

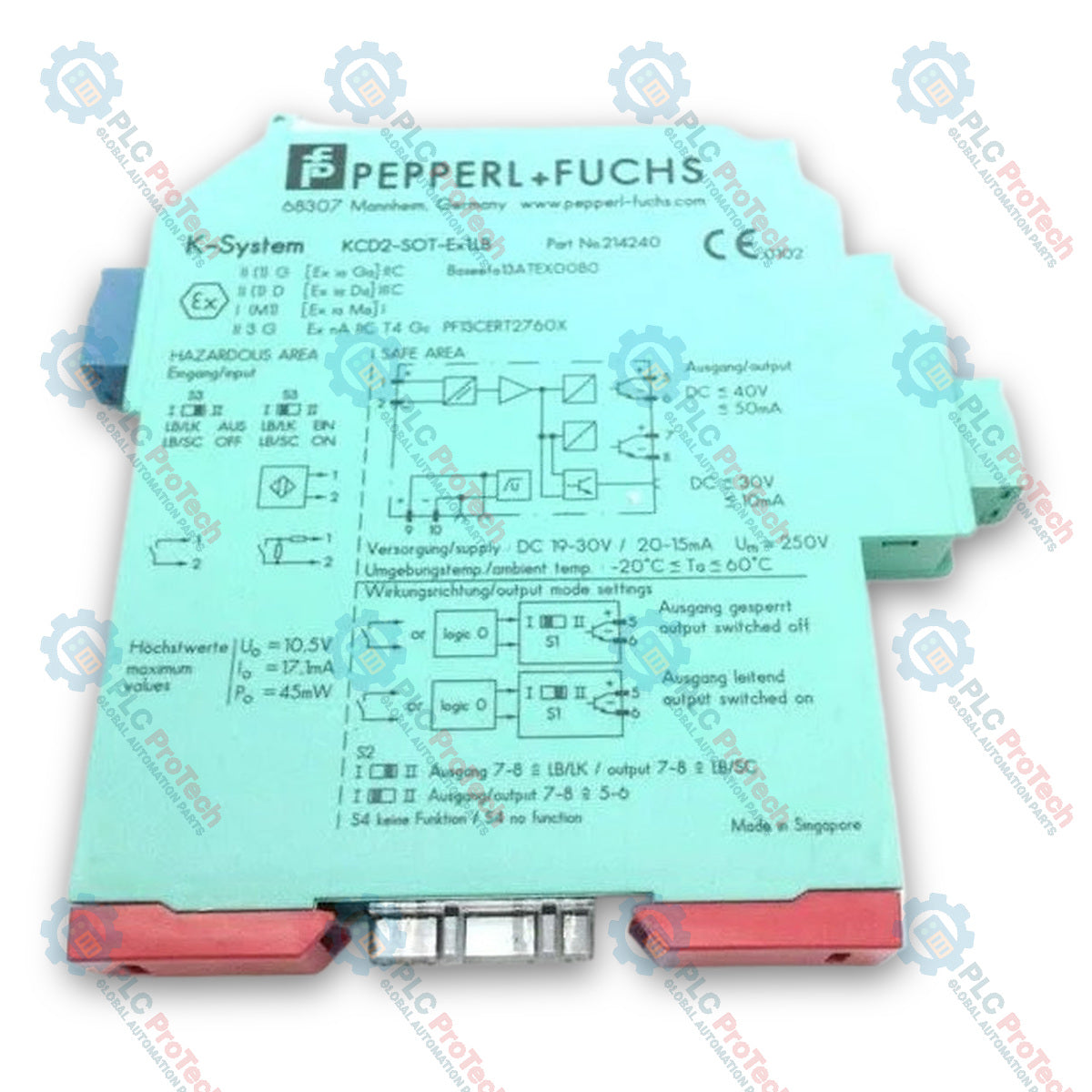

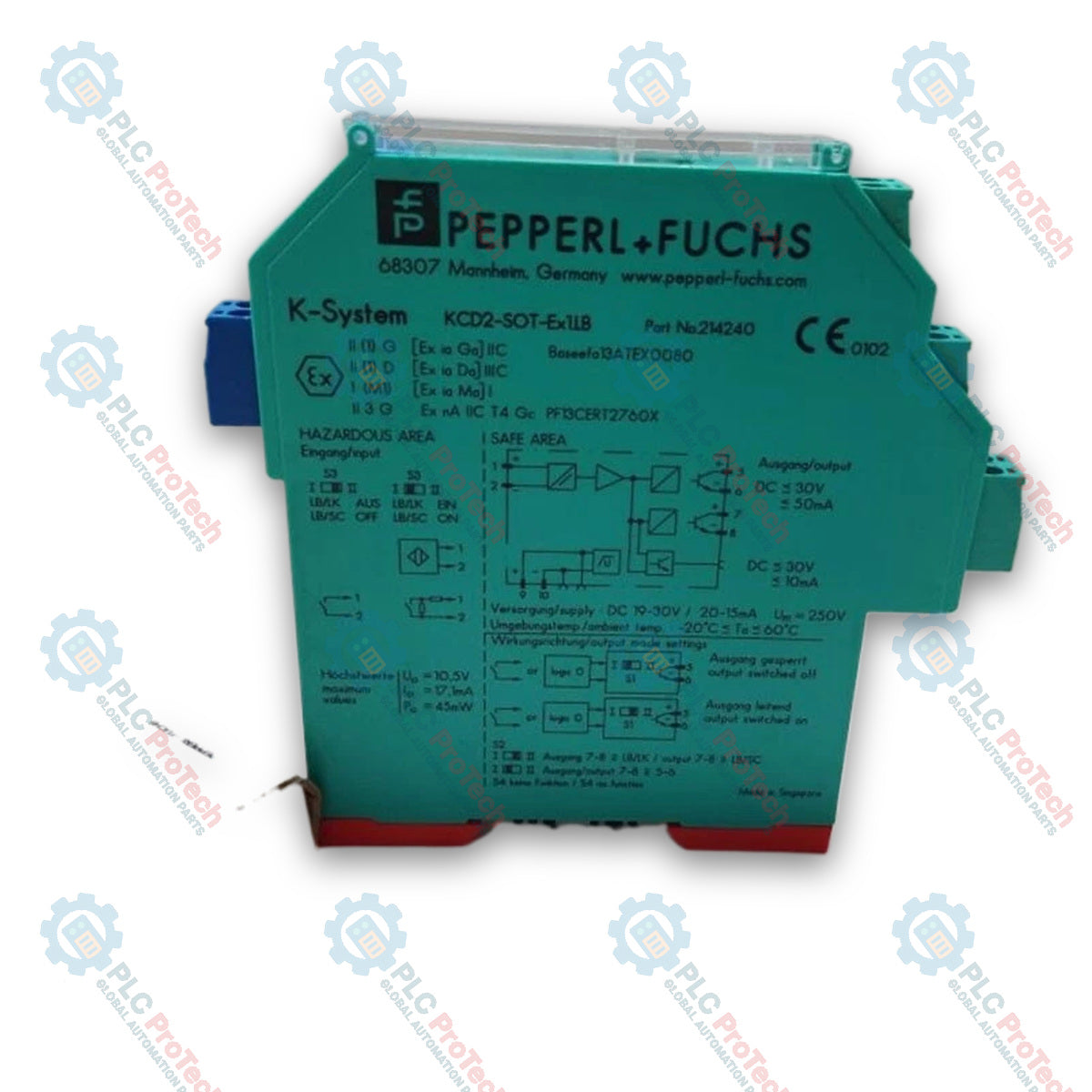

Oddělovací zesilovač Pepperl+Fuchs 214240 KCD2-SOT-Ex1.LB

SKU KCD2-SOT-Ex1.LB

Skladem
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Pepperl + Fuchs

  • Product No.: KCD2-SOT-Ex1.LB

  • Country of origin:United States

  • Product Type: Oddělovací spínací zesilovače

  • Payment: T/T, Western Union

  • Weight: 100g

  • Dimensions: 12,5 x 119 x 114 mm (Š x V x H)

  • Shipping port: Xiamen

  • Warranty: 12 months

Popis

Oddělovací bariéra Pepperl+Fuchs KCD2-SOT-Ex1.LB s 1 kanálem je určena pro aplikace s jiskrovou bezpečností a přenos digitálních signálů z nebezpečných prostorů do bezpečných prostorů. Toto zařízení má jeden digitální vstup na polní straně, který ovládá dva pasivní tranzistorové výstupy na řídicí straně. Jednotka se konfiguruje pomocí přepínačů DIP a může fungovat jako rozbočovač signálu (1 vstup a 2 výstupy), nebo může její druhý tranzistorový výstup sloužit jako indikátor chyby. Spínací zesilovač KCD2-SOT-Ex1.LB podporuje detekci poruch vedení (LFD) pro sledování přerušení vodiče a zkratů a zpracovává signály z bezpotenciálových kontaktů nebo snímačů NAMUR podle EN 60947-5-6.

Vlastnosti

  • 1kanálová oddělovací bariéra pro aplikace s jiskrovou bezpečností
  • Napájení 24 V DC přes odnímatelné šroubové svorky nebo Power Rail
  • Vstup pro bezpotenciálový kontakt nebo snímač NAMUR
  • 2 pasivní tranzistorové výstupy s možností obrácení provozního režimu
  • Lze použít jako rozbočovač signálu (1 vstup na 2 výstupy)
  • Detekce poruch vedení (LFD) pro sledování přerušení vodiče a zkratu
  • Výstup souhrnného chybového hlášení přes Power Rail
  • Přepínače DIP přístupné zepředu pro konfiguraci provozního režimu a detekce poruch
  • Kompaktní šířka pouzdra 12.5 mm pro montáž na lištu DIN
  • Bezpečnostní posouzení až do SIL 2 (SC 3) podle IEC/EN 61508

Technické specifikace

Parametr Specifikace
Výrobce Pepperl+Fuchs
Model KCD2-SOT-Ex1.LB
Objednací číslo 214240
Typ signálu Digitální vstup
Úroveň integrity bezpečnosti (SIL) SIL 2 (systematická způsobilost SC 3)
Jmenovité napětí (Ur) 19 ... 30 V DC
Zvlnění <= 10%
Jmenovitý proud (Ir) 20 ... 15 mA
Ztrátový výkon <= 700 mW
Vstup polní strany Svorky 1+, 2- (NAMUR podle EN 60947-5-6)
Napětí naprázdno / zkratový proud přibližně 10 V DC / přibližně 8 mA
Spínací bod / hystereze 1.2 ... 2.1 mA / přibližně 0.2 mA
Detekce poruchy vedení Přerušení vodiče I <= 0.1 mA, zkrat I >= 6.5 mA
Poměr impulzu a pauzy min. 100 us / min. 100 us
Výstup řídicí strany Výstup I: svorky 5+, 6-; výstup II: svorky 7+, 8-
Typ výstupu Pasivní tranzistor
Jmenovité výstupní napětí (Ur) 30 V DC
Jmenovitý výstupní proud 50 mA
Doba odezvy <= 200 us
Úroveň signálu Signál 1: (externí napětí) - max. 3 V při 50 mA; signál 0: proud v rozepnutém stavu <= 10 uA
Spínací frekvence <= 5 kHz
Galvanické oddělení (vstup/výstup, vstup/napájení) Zesílená izolace podle EN 50178, jmenovité napětí 300 Veff
Galvanické oddělení (výstup/napájení, výstup/výstup) Základní izolace podle EN 50178, jmenovité napětí 50 Veff
Bezpečné elektrické oddělení (nebezpečná a bezpečná strana) Podle IEC/EN 60079-11, špičková hodnota napětí 375 V
Okolní teplota -20 ... 60 degC (-4 ... 140 degF), rozšířený až na 70 degC (158 degF)
Stupeň krytí IP20
Montáž Na 35mm montážní liště DIN podle EN 60715:2001
Typ připojení Šroubové svorky
Hmotnost přibližně 100 g
Rozměry (W x V x H) 12.5 x 119 x 114 mm (0.5 x 4.7 x 4.5 inch), typ krytu A2

Připojení/rozhraní

Kolík konektoru Funkce
1+ Polní vstup + (prostředí s nebezpečím výbuchu)
2- Polní vstup - (prostředí s nebezpečím výbuchu)
5+ Tranzistor výstupu I +
6- Tranzistor výstupu I -
7+ Tranzistor výstupu II +
8- Tranzistor výstupu II -
9+ Napájecí napětí 24 V DC +
10- Napájecí napětí 24 V DC -
Power Rail Napájecí napětí 24 V DC / společný chybový výstup

Pokyny k instalaci

  • Montáž na DIN lištu: Zacvakněte modul na 35mm montážní lištu DIN vyhovující normě EN 60715:2001.
  • Požadavky na zapojení: Připojte polní vedení z prostředí s nebezpečím výbuchu k horní modré odnímatelné svorkovnici (svorky 1+, 2-). Výstupní a napájecí vedení z bezpečného prostředí připojte ke spodním zeleným odnímatelným svorkovnicím.
  • Napájení: Přiveďte napětí 19 ... 30 V DC přes šroubové svorky 9+ a 10- nebo přímo prostřednictvím systému Power Rail.
  • Konfigurace: Nastavte přední přepínače DIP (S1, S2, S3) pro výběr aktivního režimu výstupu, přiřazení funkce výstupu II a povolení nebo zakázání detekce poruchy vedení.
  • Bezpečnostní opatření pro prostředí s nebezpečím výbuchu: Zajistěte, aby parametry jiskrové bezpečnosti (Uo = 10.5 V, Io = 17.1 mA, Po = 45 mW) odpovídaly specifikacím polního zařízení a byly dodrženy limity maximálního bezpečného napětí (Um = 253 V AC).

Shoda a certifikace

  • Úroveň integrity bezpečnosti: SIL 2, systémová způsobilost SC 3 podle IEC/EN 61508
  • Certifikace ATEX: BASEEFA 13 ATEX 0080, CML 19 ATEX 4410 X
  • Označení ATEX: II (1)G [Ex ia Ga] IIC, II (1)D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I, II 3G Ex ec IIC T4 Gc
  • Certifikace IECEx: IECEx BAS 13.0046, IECEx CML 19.0147X
  • Označení IECEx: [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I, Ex ec IIC T4 Gc
  • Schválení UL: Výkres zapojení 116-0374 (cULus)
  • Elektromagnetická kompatibilita: Směrnice 2014/30/EU, EN 61326-1:2013, NE 21:2011
  • Normy ochrany: IEC 60529:2001 (IP20), IEC 61010-1:2010
  • Vstupní norma: EN 60947-5-6:2000

FAQ

Jaké napájecí napětí zařízení vyžaduje k provozu?

Modul pracuje v rozsahu jmenovitého napětí 19 až 30 V DC přes šroubovací svorky nebo napájecí lištu Power Rail.

Lze výstup II nakonfigurovat jako vyhrazený výstup poruchy?

Ano, nastavením přepínače DIP S2 se druhý pasivní tranzistorový výstup nakonfiguruje tak, aby signalizoval poruchy vedení.

Jaké typy snímačů jsou kompatibilní se vstupními svorkami pro polní zařízení?

Vstup pro polní zařízení přijímá standardní přibližovací snímače NAMUR nebo bezpotenciálové kontaktní spínače umístěné v prostředí s nebezpečím výbuchu.

Jak rychlá je doba odezvy signálu na tranzistorových výstupech?

Pasivní tranzistorové výstupy mají krátkou dobu odezvy, menší nebo rovnou 200 mikrosekundám.
