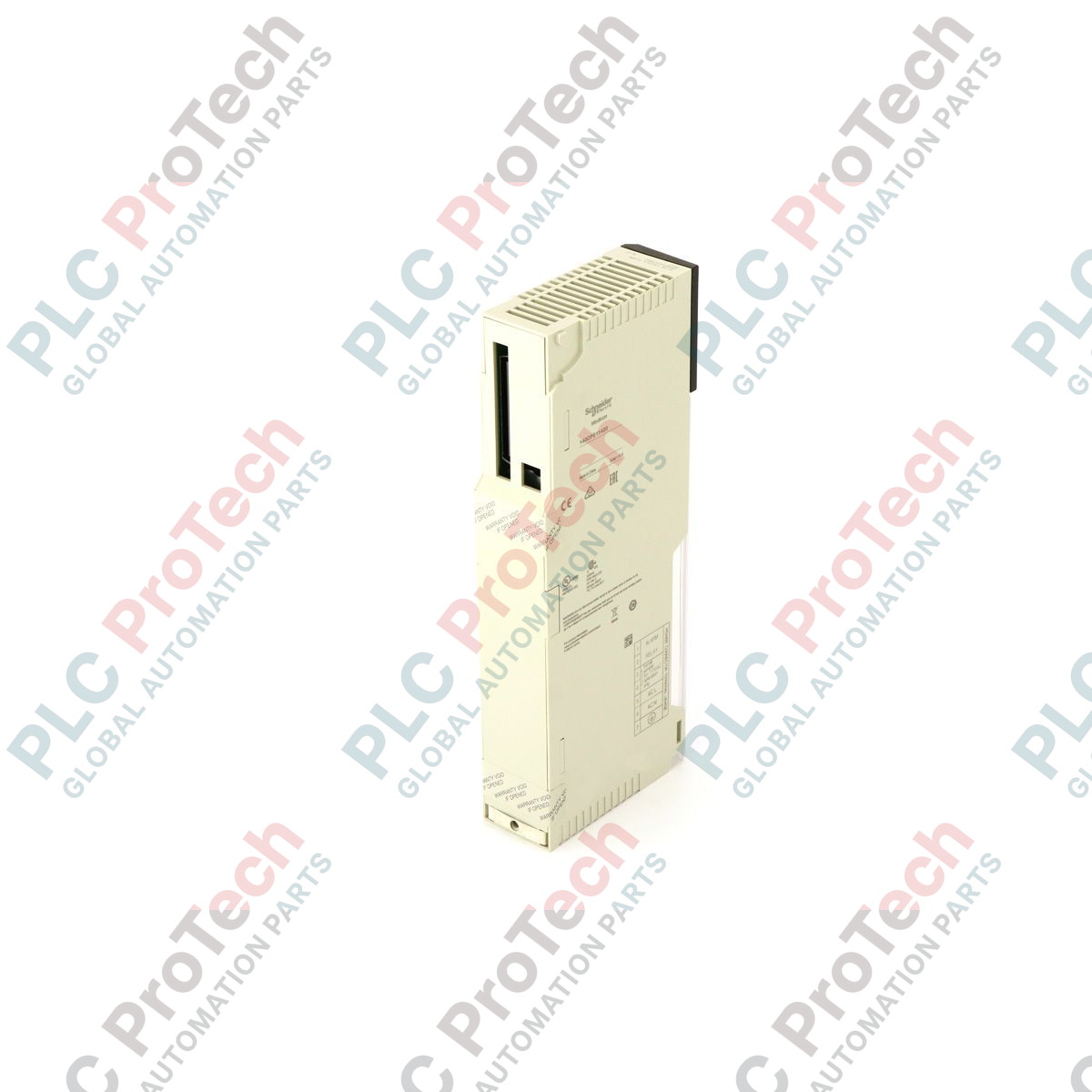

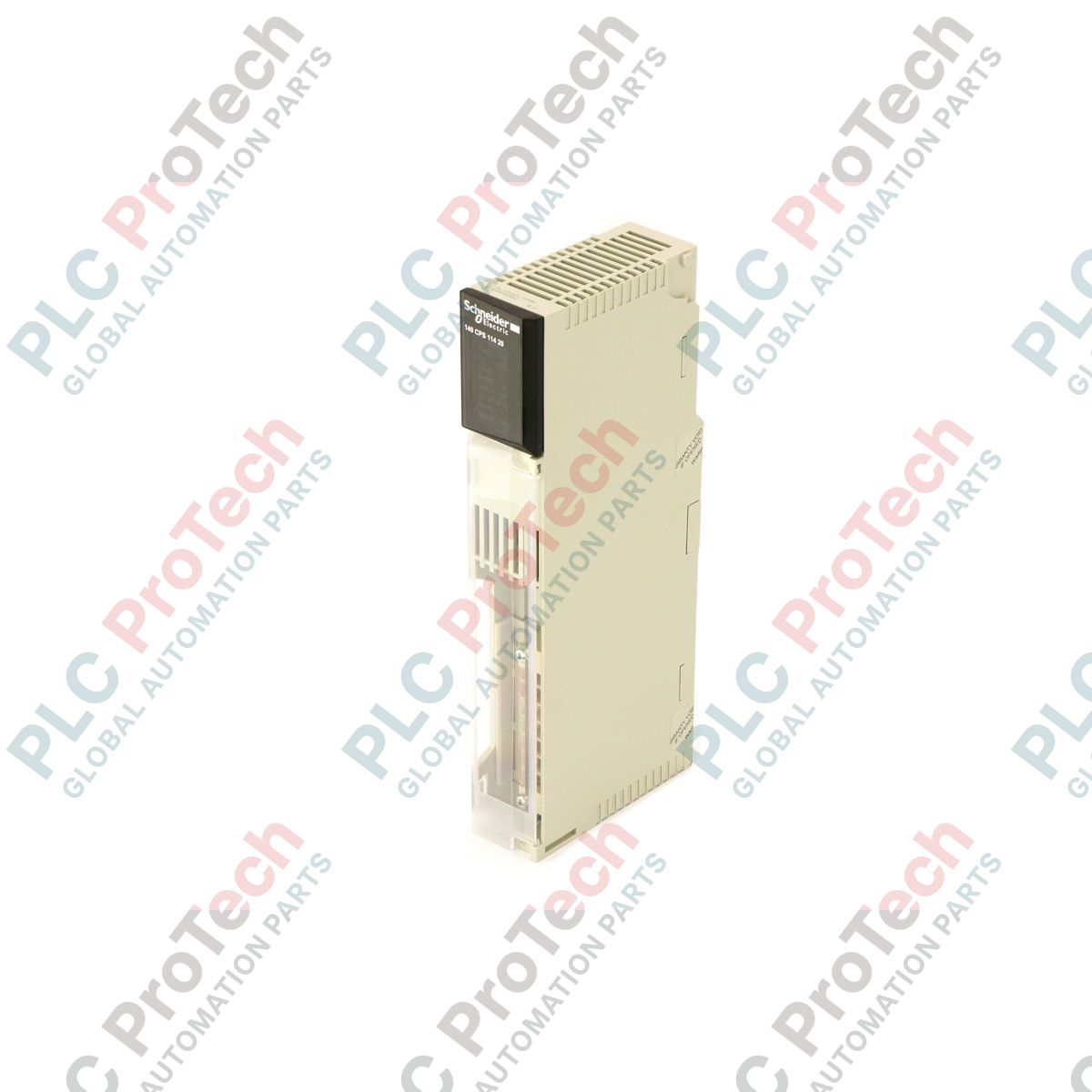

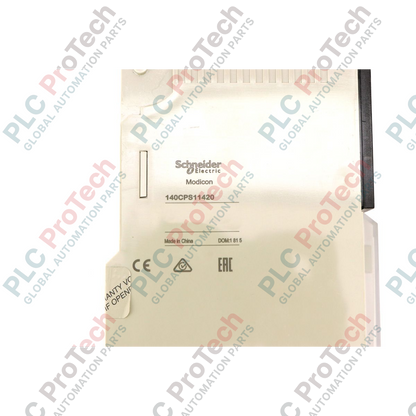

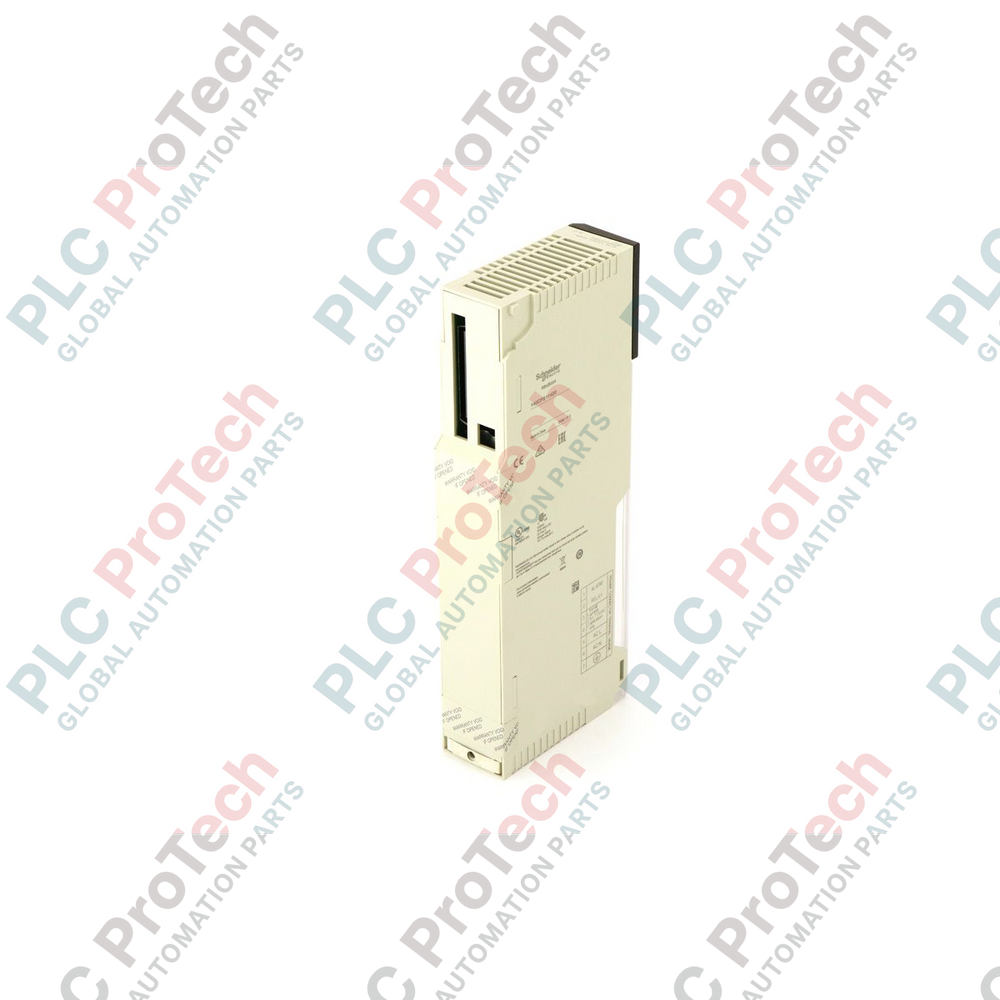

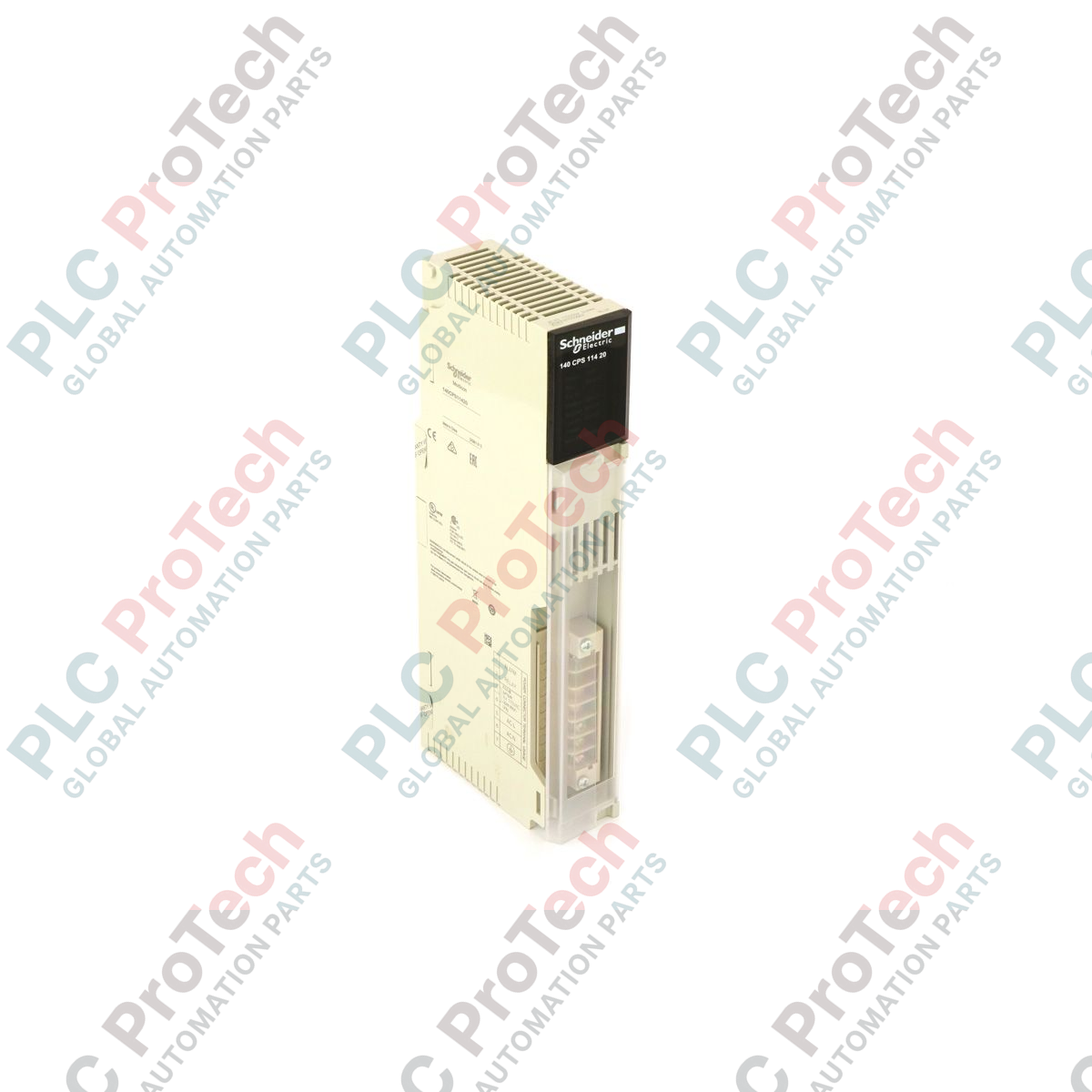

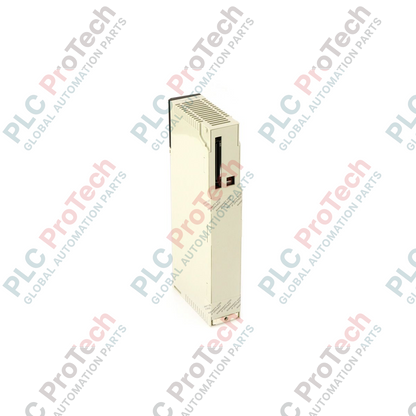

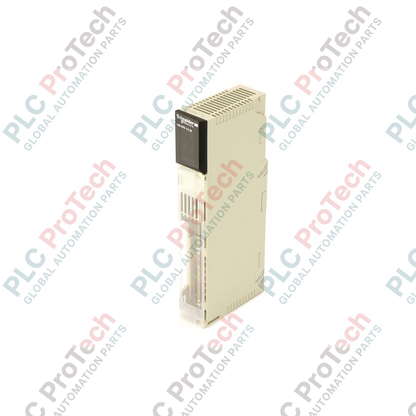

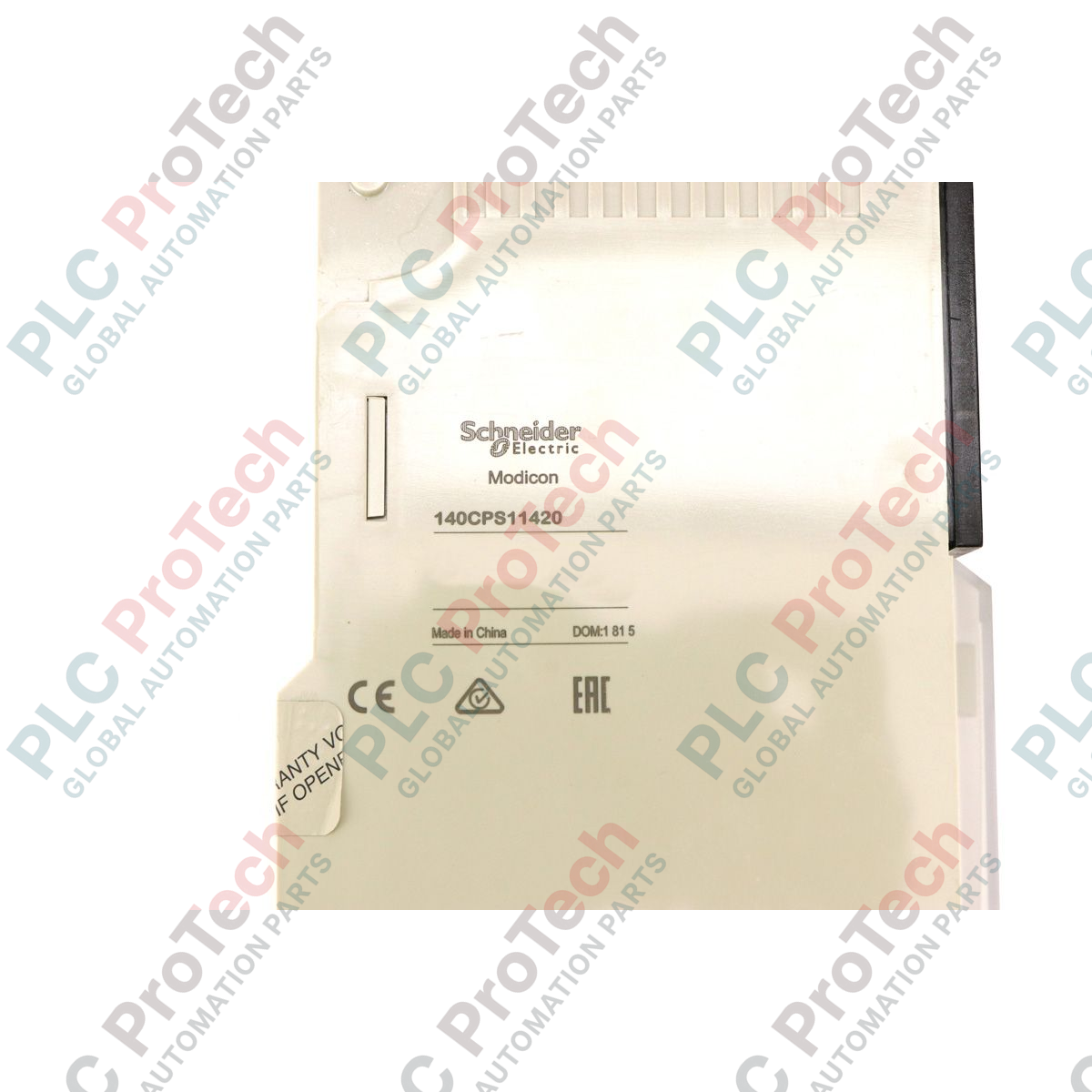

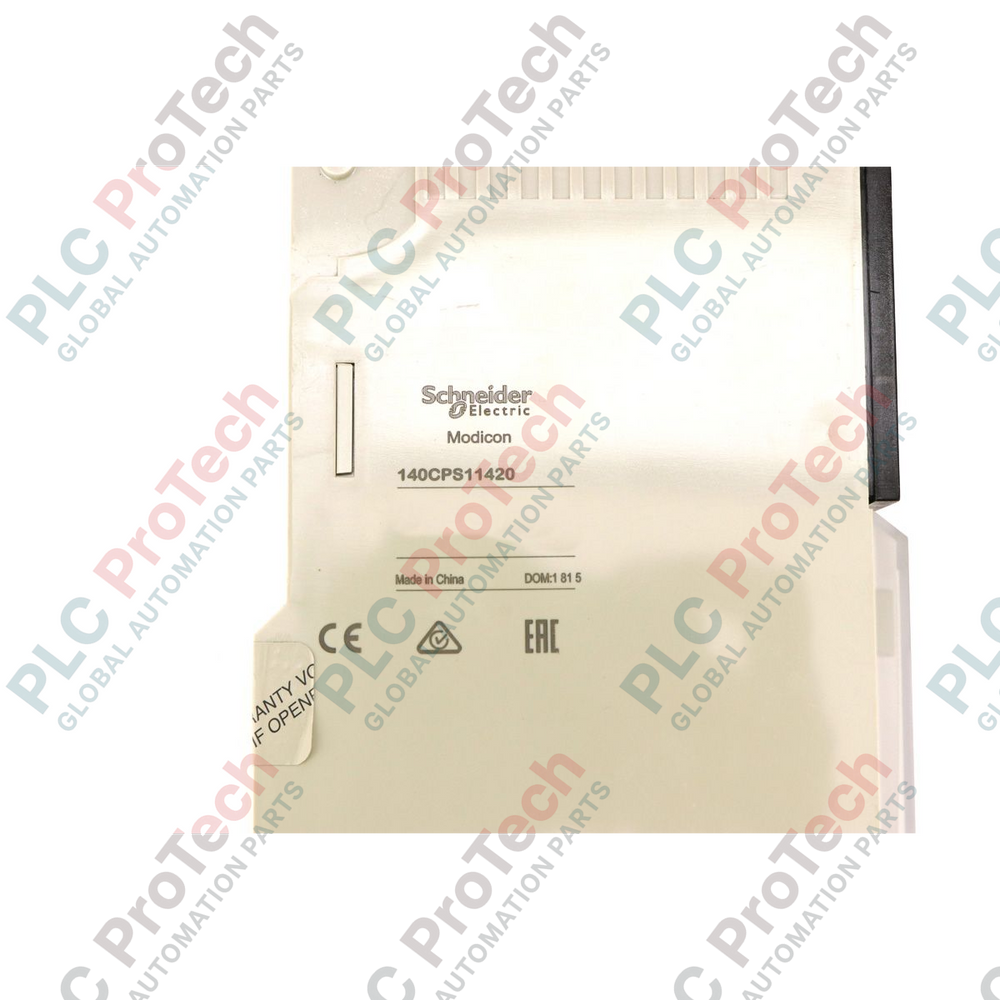

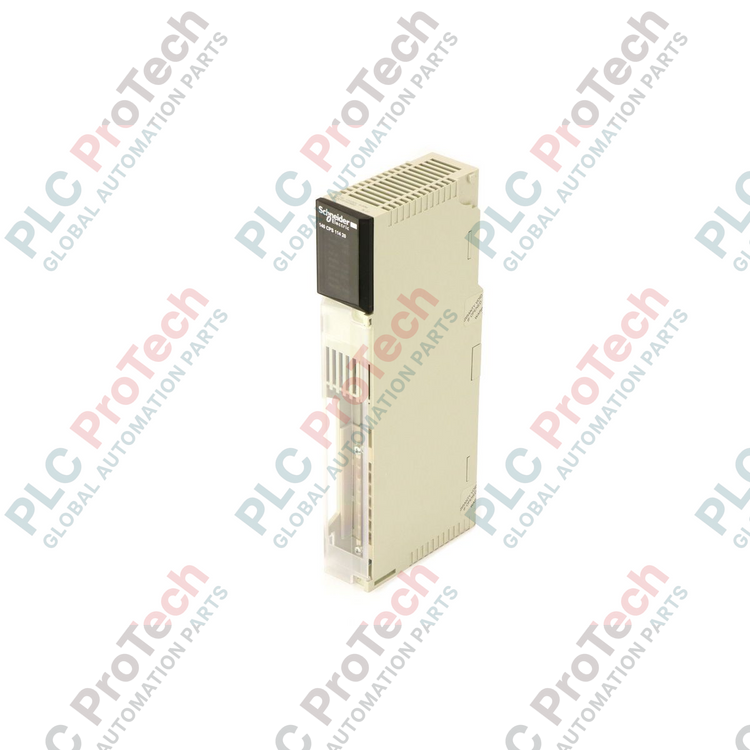

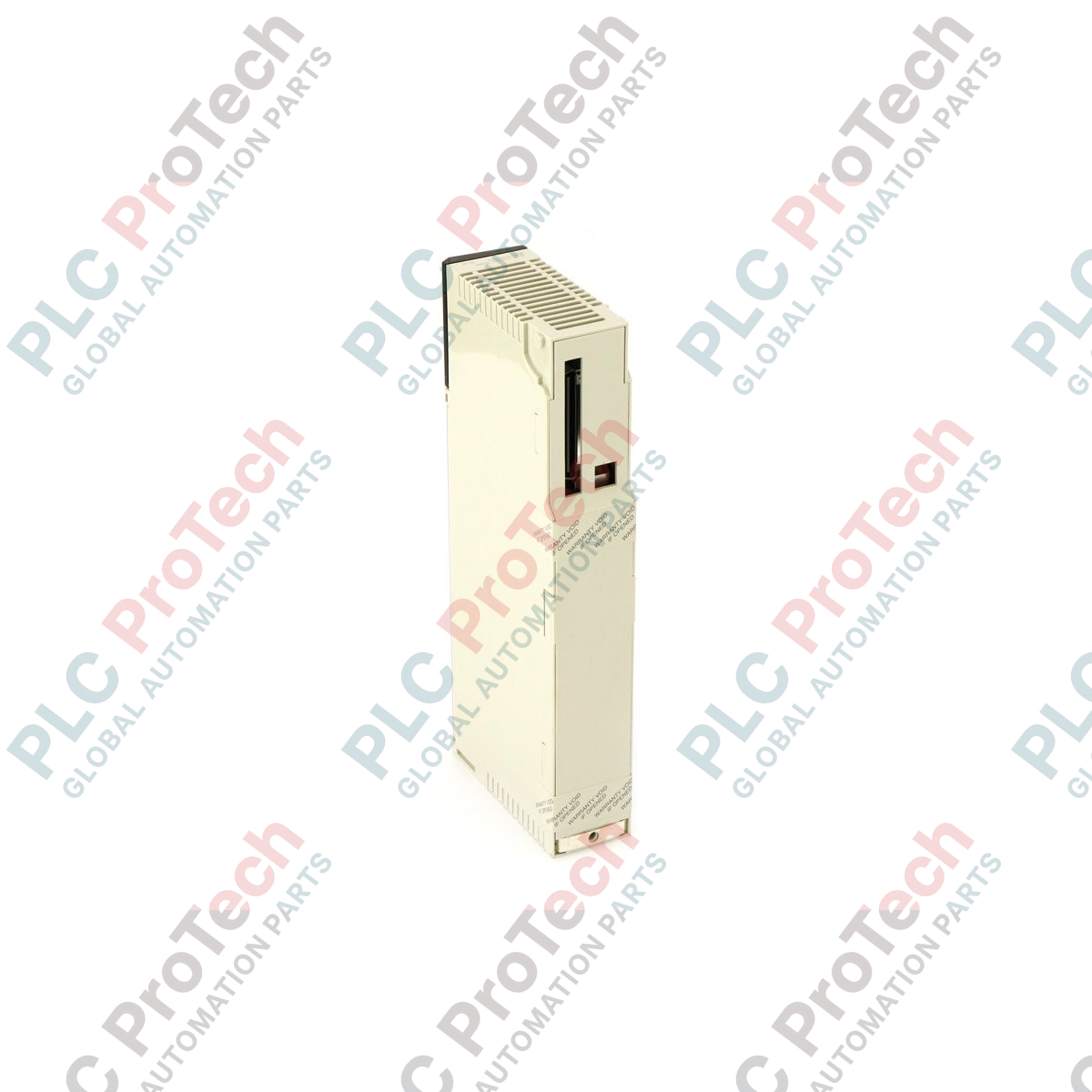

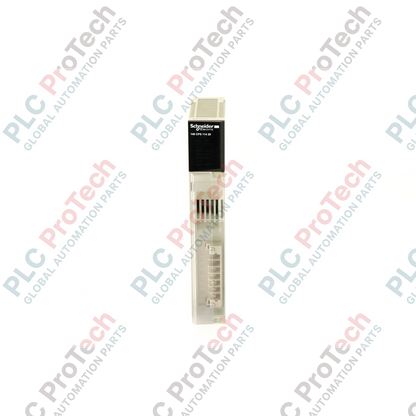

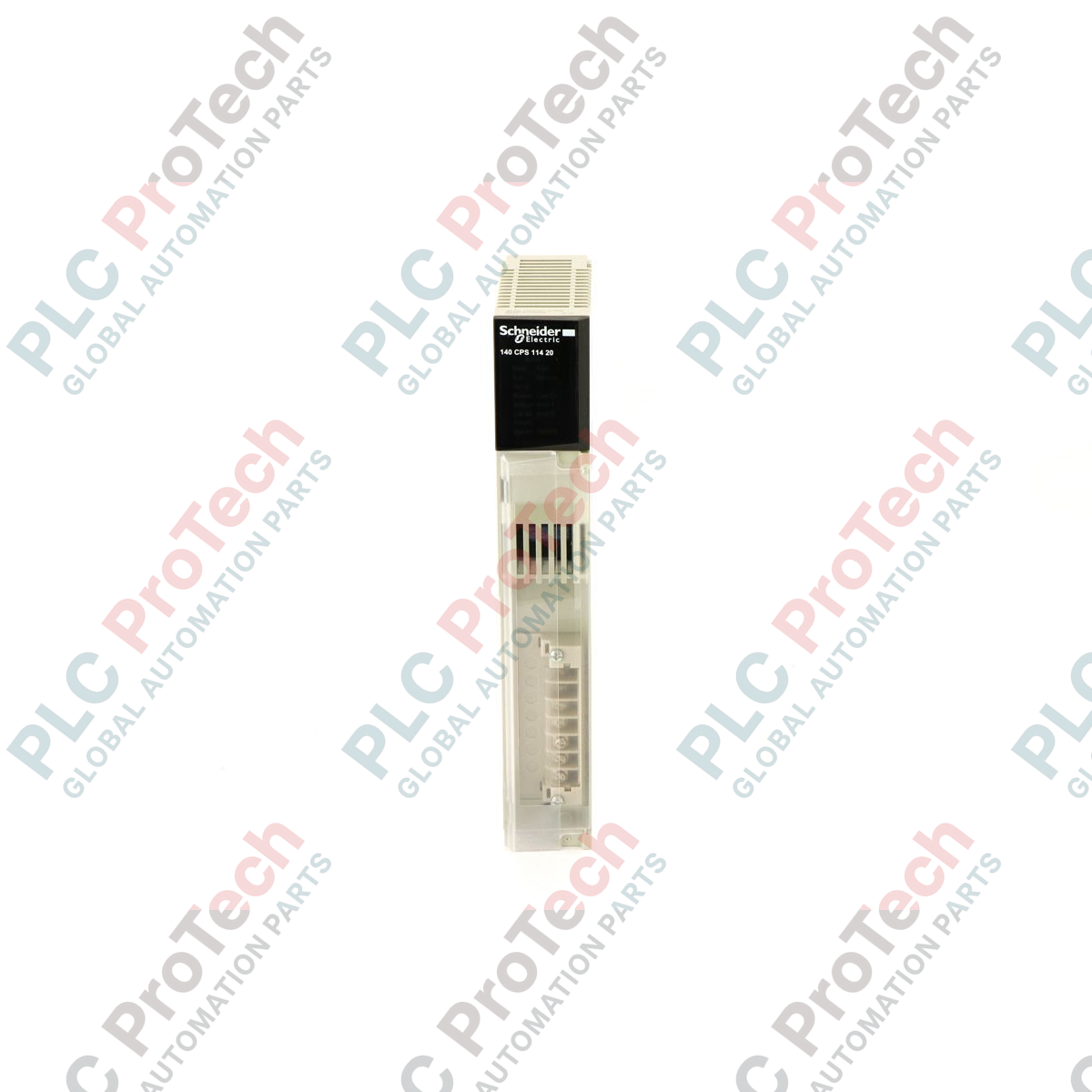

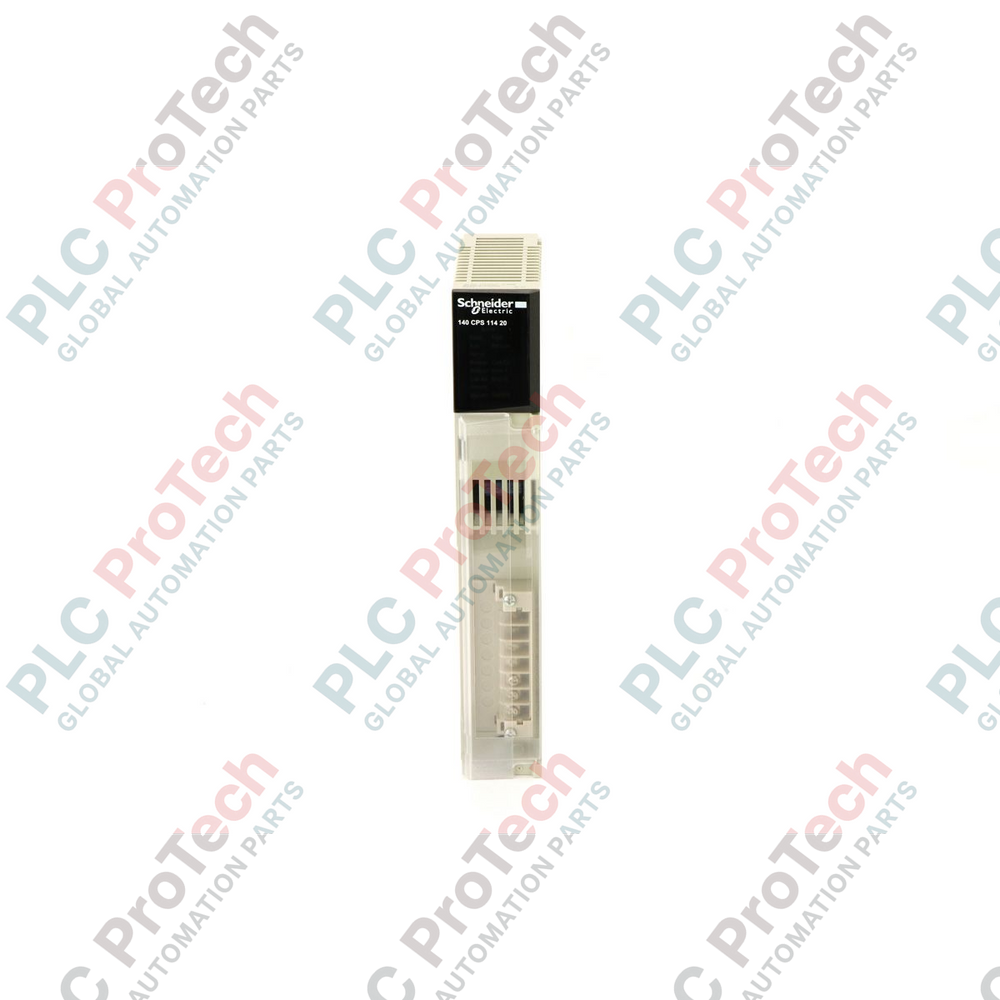

Schneider Electric Modicon Quantum 140CPS11420 modul napájení střídavým proudem

Popis

Schneider Electric Modicon Quantum 140CPS11420 je sčitatelný nebo samostatný modul napájecího zdroje střídavého proudu určený k dodávání stabilizovaného napájení komponentám sběrnice v rámci automatizační platformy Modicon Quantum. Jednotka pracuje s nominálním vstupním napětím 115 VAC nebo 230 VAC, převádí síťové napájení na stabilní výstup 5,1 VDC a při 60 degC poskytuje až 11 A v samostatném režimu nebo až 20 A ve sčitatelné konfiguraci.

Modul 140CPS11420 je navržen pro podporu spolehlivosti systému a integruje vnitřní ochranné mechanismy proti přepětí a přetížení spolu s vyhrazeným reléovým výstupem alarmu při výpadku napájení (1 NC kontakt se jmenovitou hodnotou 6 A při 220 VAC / 5 A při 30 VDC). Diagnostika na čelním panelu je zajištěna zelenou kontrolkou LED PWR OK. Modul je uzemněn ve standardních stojanech se sběrnicí Quantum a zajišťuje stabilní distribuci vnitřního proudu pro instalované procesory, komunikační moduly a I/O moduly.

Funkce

• Flexibilní provozní režimy umožňující samostatný provoz (11 A) nebo sčitatelné rozšíření napájení (až 20 A).
• Podpora dvou vstupních střídavých napětí pro vedení 115 VAC (93...132 VAC) a 230 VAC (170...276 VAC).
• Integrované vnitřní obvody ochrany proti přepětí a přetížení chránící interní systémové komponenty.
• Pevně zapojený výstup alarmu při výpadku napájení s rozpínacím (NC) bezpotenciálovým reléovým kontaktem.
• Jasná místní diagnostická signalizace pomocí vyhrazené zelené kontrolky LED PWR OK na čelním panelu.
• Standardní formát sběrnice Modicon Quantum pro instalaci do standardního stojanu.

Aplikace

• Primární distribuce napájení sběrnice pro konfigurace stojanů PLC Modicon Quantum.
• Sčitatelná architektura napájení pro vysokohustotní vícemodulové I/O stojany vyžadující proud vyšší než 11 A.
• Rozhraní monitorování systému využívající výstup poruchového relé k externímu hlášení výpadku síťového napájení.

Technické specifikace

Připojení / rozhraní

Pokyny k instalaci

1. Před vložením napájecího zdroje do sběrnice Quantum nebo jeho vyjmutím ověřte, zda je odpojeno hlavní napájení systému.
2. Ověřte nastavení vstupního síťového napětí; pro provoz při 115 VAC zajistěte propojku mezi piny svorek 3 a 4, nebo je pro provoz při 230 VAC ponechte rozpojené.
3. Zarovnejte modul s vyhrazeným slotem ve stojanu Quantum a pevně jej usaďte do konektoru sběrnice.
4. Připojte síťové napájení AC ke svorce 5 (AC L) a svorce 6 (AC N) a ochranný zemnicí vodič připojte ke svorce 7.
5. Je-li vyžadováno pomocné monitorování, zapojte externí poplachové smyčky přes rozpínací bezpotenciálové kontakty relé na svorkách 1 a 2.
6. Před zapnutím modulu ověřte, zda je v napájecím obvodu instalována externí pomalá pojistka 2,0 A.

Doporučení pro konfiguraci / uvedení do provozu / výměnu

• Kompatibilita sčitatelného provozu: Ve stejném stojanu se sběrnicí kombinujte pouze schválené modely AC sčitatelných napájecích zdrojů (například 140CPS11420 nebo 140CPS11410). V konfiguracích se sčitatelným napájením nemíchejte AC napájecí zdroje s modely DC (např. 214 00 nebo 414 00).
• Výpočty příkonu v softwaru: Upozorňujeme, že starší programovací software (například verze ProWORX NxT před v2.2 SR8) může spotřebu energie 11A modulů vypočítávat nesprávně. Při konfiguraci stojanů ve starších softwarových prostředích vypočítejte celkový příkon sběrnice ručně.
• Postup výměny: Při výměně vadného modulu vypněte napájení stojanu, odpojte 7bodový svorkový konektor, uvolněte horní/dolní páčky pro upevnění ve stojanu, vyměňte hardware a znovu připojte svorkovnici bez úprav polní kabeláže rozvaděče.

Shoda a certifikace
