Woodward 8237-1600 ProTech-GII Panelový systém ochrany proti překročení otáček s hlasovanými relé HV/LV

Popis

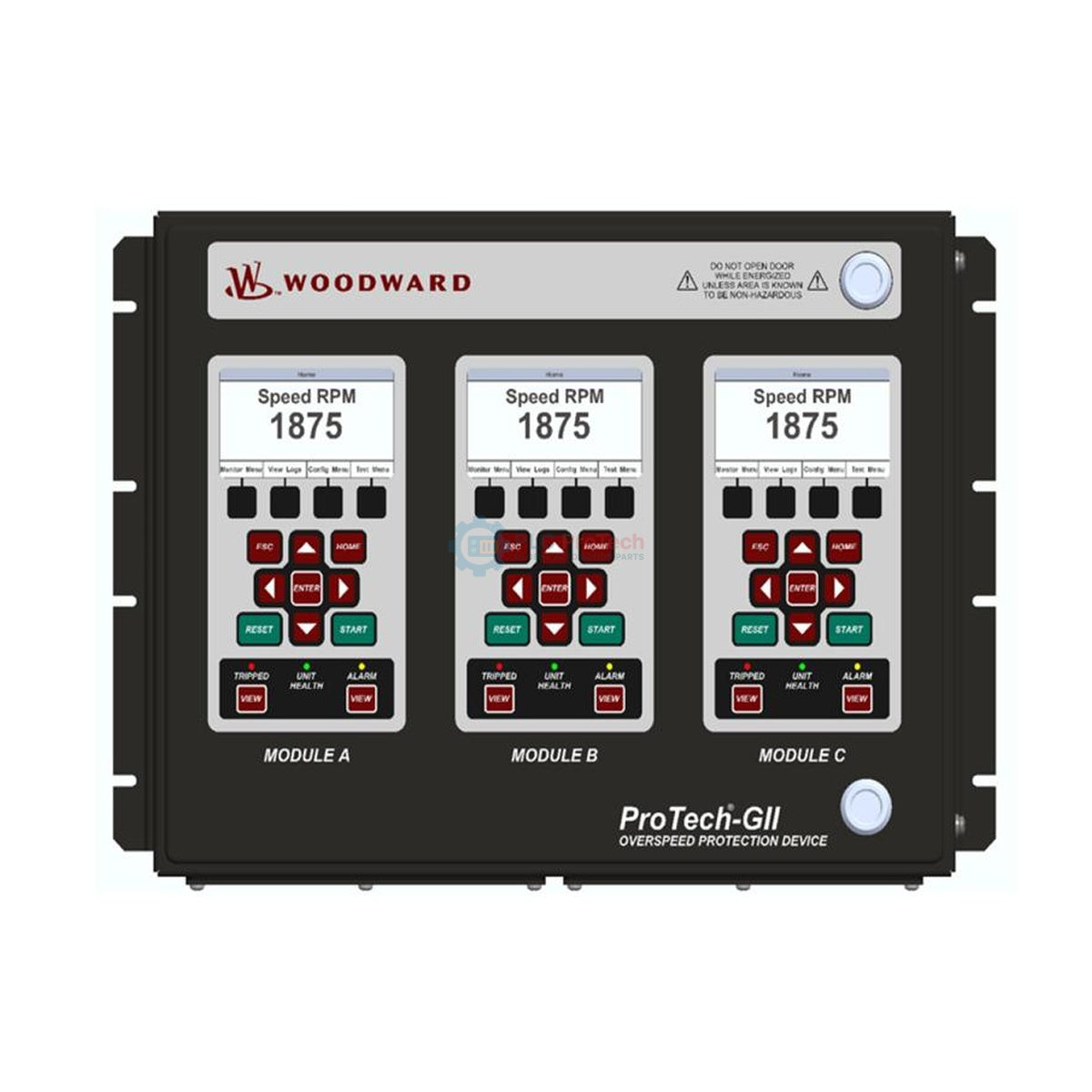

Woodward 8237-1600 je zařízení pro ochranu proti překročení otáček určené k montáži do panelu a patřící do řady ProTech-GII. Díky možnosti napájení vysokým/nízkým napětím (HV/LV) a hlasovaným výstupům relé poskytuje 8237-1600 kritické monitorovací a vypínací funkce pro průmyslové rotační stroje, jako jsou turbíny a turboexpandéry. Jednotka umožňuje nastavení otáček až do 80 000 ot/min (s podporou maximální frekvence otáček až 32 kHz), disponuje dolní propustí signálů zrychlení, detekcí náhlé ztráty otáček a integrovaným displejem na předním panelu s navigací pomocí tlačítek. Mezi možnosti rozhraní patří následné mapování adres Modbus a analogové odečty/odečty registrů.

Funkce

• Konstrukce skříně pro montáž do panelu s konfigurací vstupu napájení HV/LV a výstupy hlasovaných vypínacích relé
• Nastavitelný rozsah otáček od 32 000 ot/min do 80 000 ot/min pro aplikace s turboexpandéry
• Maximální vstupní frekvence otáček až 32 kHz
• Nastavitelný dolní propustný filtr signálů zrychlení a uživatelsky konfigurovatelné prahové hodnoty poruchy při ztrátě otáček
• Rozhraní předního panelu se zobrazením otáček, nastavitelnou filtrací, přesností na jedno desetinné místo pod 100 ot/min a rychlou odezvou tlačítek
• Tlačítka Trip a Alarm na předním panelu pro přepínání mezi obrazovkami Log a Latch
• Vyhrazené obrazovky displeje na předním panelu pro funkce Shared Reset, Shared Start a Shared Speed Fail Override
• Funkce automatického sekvenčního testu se zobrazením komplexních výsledků sekvenčního testu
• Následné mapování registrů Modbus se škálovanými analogovými odečty hodnot otáček a zrychlení
• Kompatibilní se softwarem ProTech Service Tool (9927-1810 Rev. J)
• Převod na aktualizované konfigurace modelu pomocí sady pro převod provozním softwarem (8929-039) pro jednotky Rev. D nebo novější

Použití

• Ochrana parních, plynových a vodních turbín proti překročení otáček
• Systémy ochrany a monitorování vysokootáčkových turboexpandérů
• Provádění bezpečnostně kritické vypínací logiky rotačních strojů

Technické specifikace

Pokyny k instalaci

• Zařízení bezpečně upevněte do výřezu v rozváděčovém panelu podle standardních postupů montáže do panelu.
• Vedení vysokonapěťového nebo nízkonapěťového napájení připojte k určeným napájecím svorkám.
• Výstupy hlasovaných relé zapojte přímo k vypínacím solenoidům nebo bezpečnostním instrumentovaným obvodům.
• Komunikační vedení připojte k síťovému rozhraní Modbus a použijte správné techniky stínění a zakončení.
• K načtení, konfiguraci nebo ověření souborů parametrů systému použijte software Woodward ProTech Service Tool (9927-1810 Rev. J).
