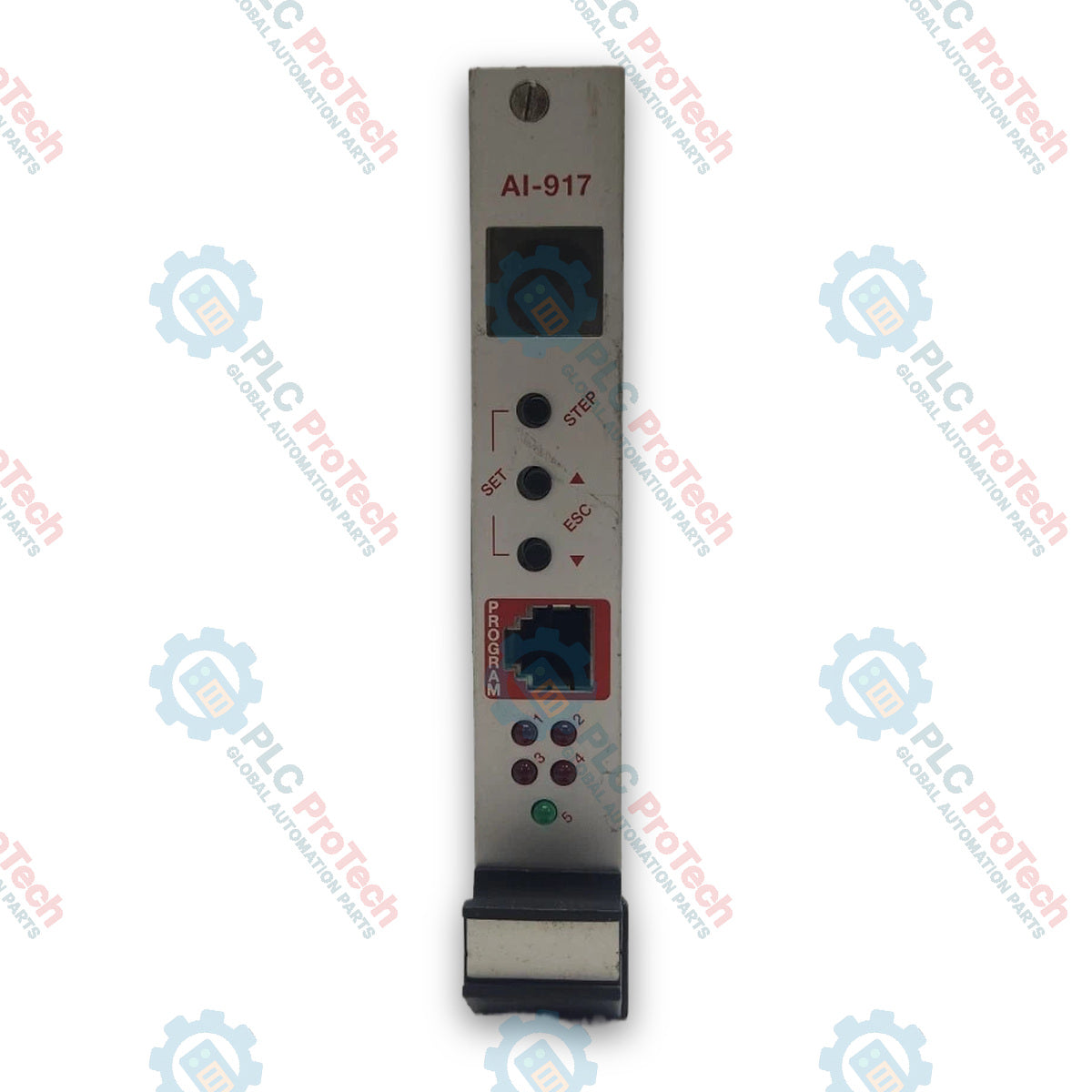

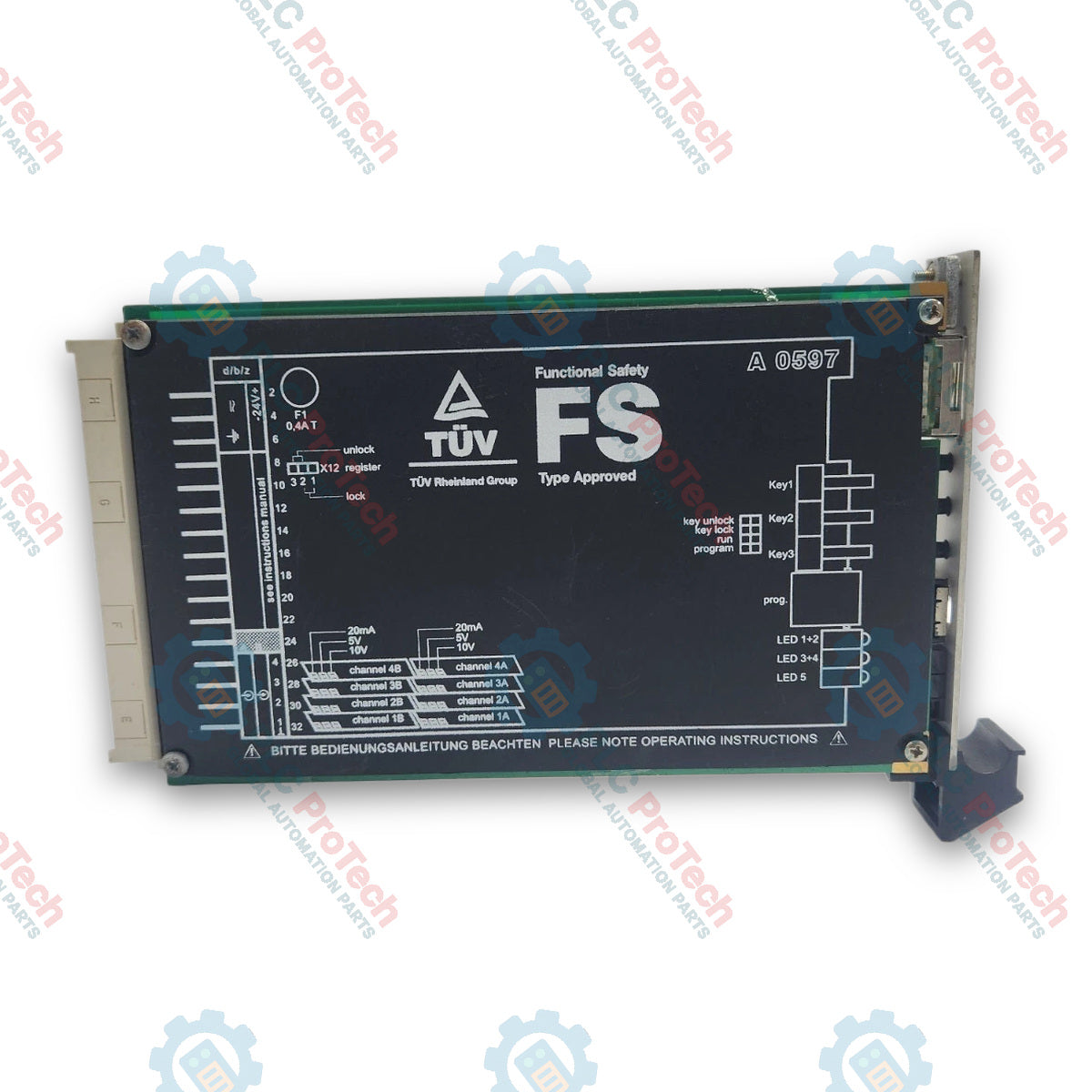

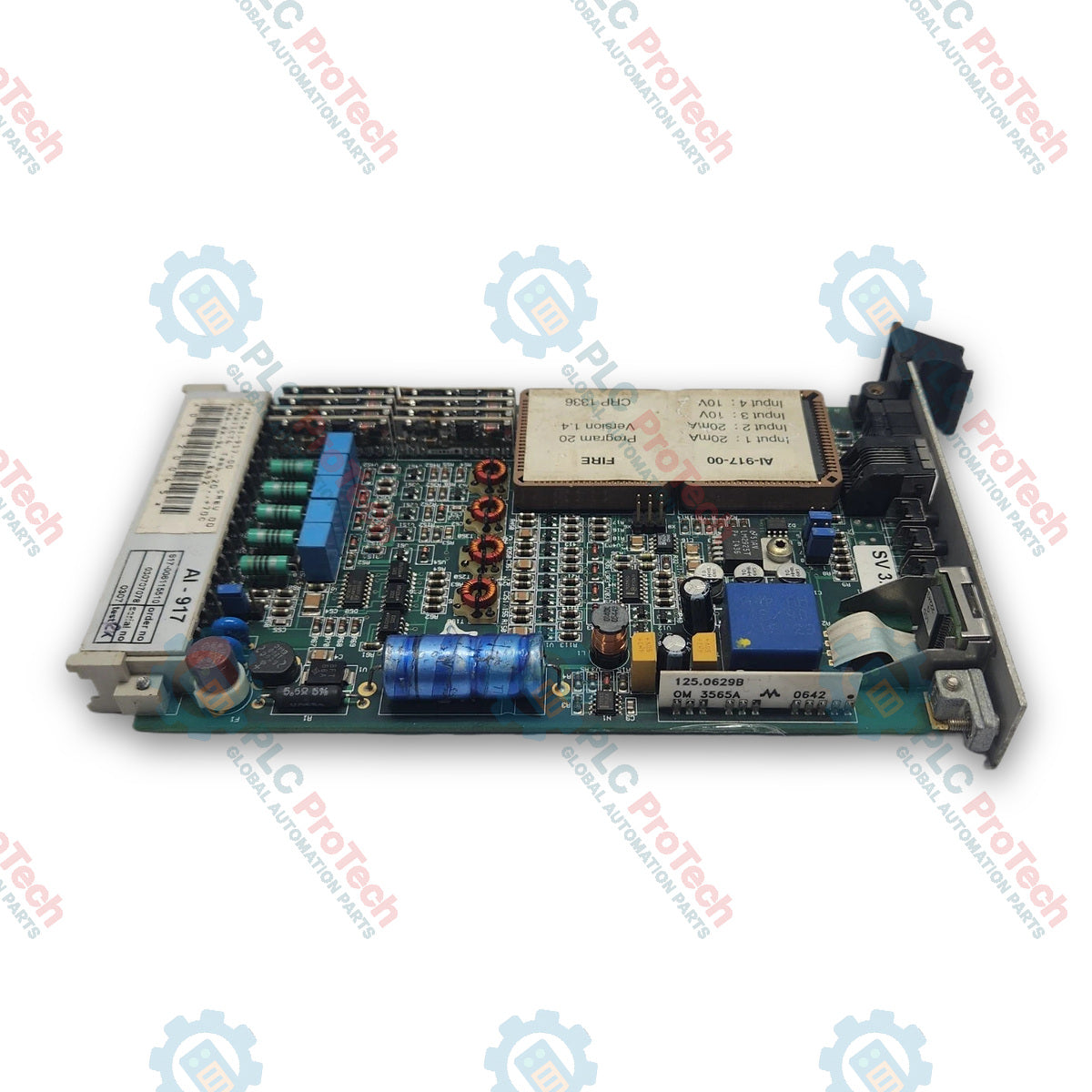

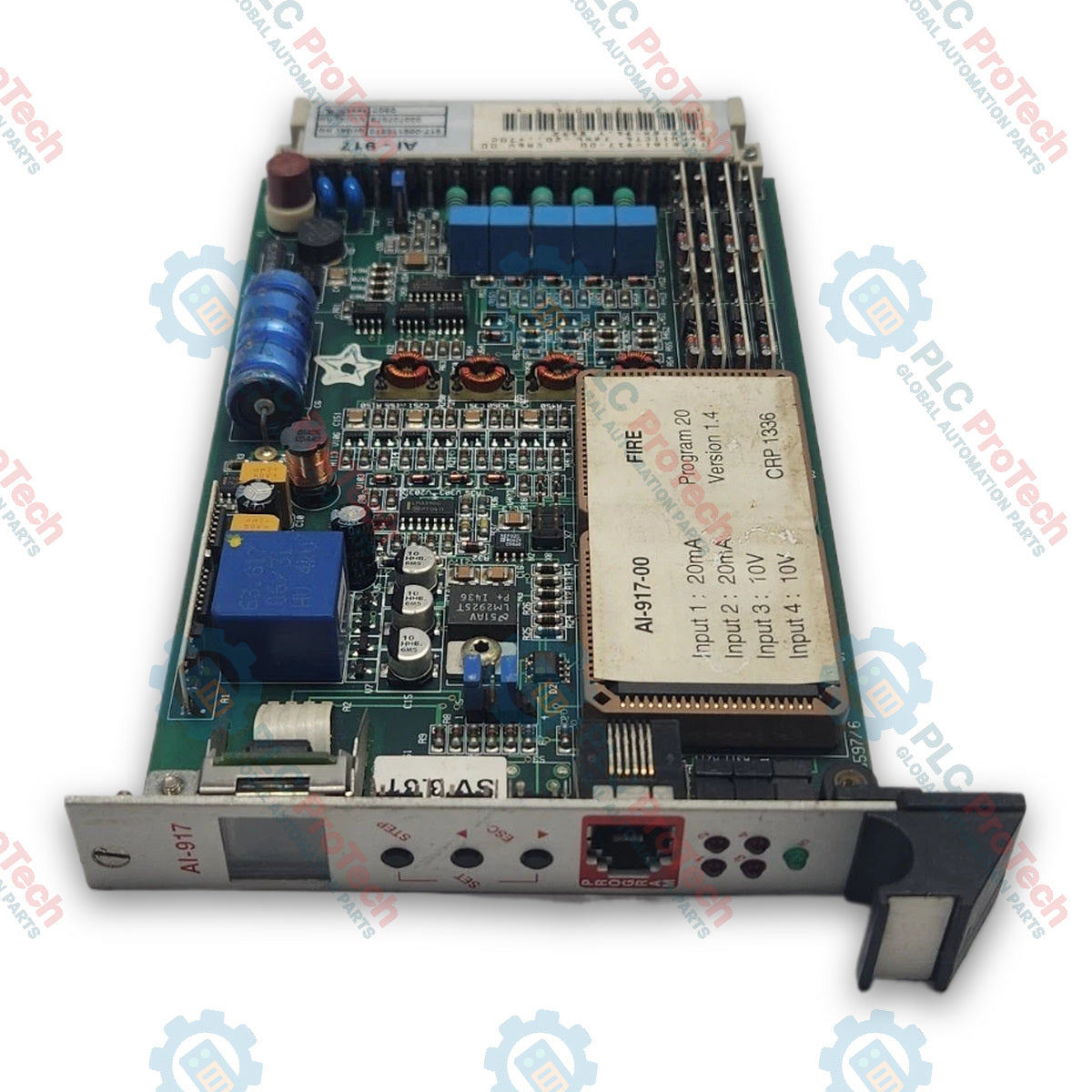

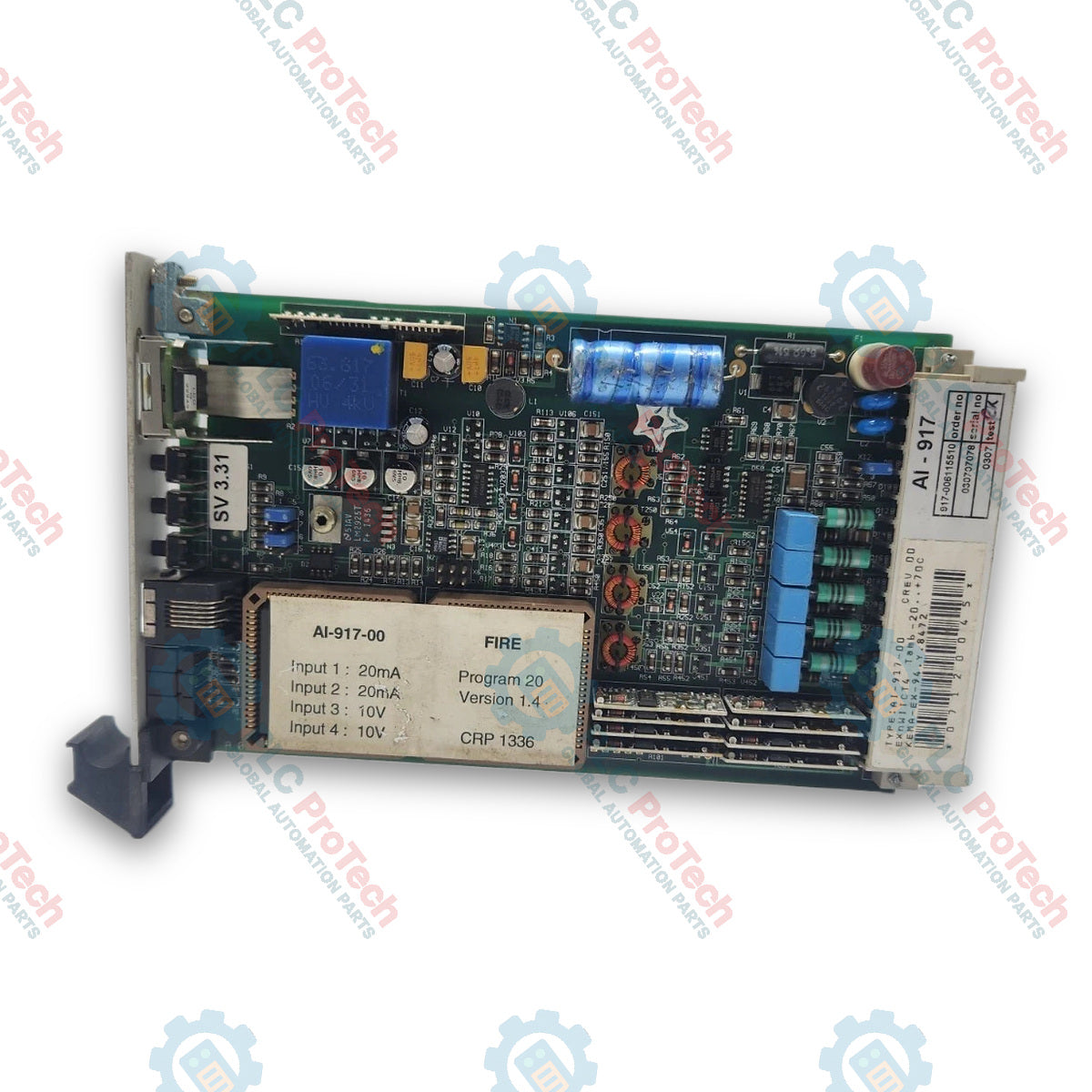

Yokogawa AI-917-00 je programovatelný modul analogových vstupů určený pro aplikace s bezpečným selháním v rámci bezpečnostního systému ProSafe-SLS. Modul zpracovává analogové vstupní signály a pomocí dvou nezávislých procesorů provádí řídicí funkce specifické pro danou aplikaci, aby zachoval vysokou úroveň bezpečnosti. Zajišťuje převod signálů z provozních převodníků, integrované zpracování výstupů pomocí hradel AND pro tvorbu alarmových skupin a sériovou komunikaci prostřednictvím integrovaného obvodu posuvného registru.
| Kategorie | Parametr | Specifikace |
|---|---|---|
| Obecné | Výrobce | Yokogawa |
| Počet vstupů | 4 | |
| Počet výstupů | 4 | |
| Rozměrový formát | Jednoduchý formát Euro, 4TE | |
| Typ konektoru | DIN 41612, provedení F, 48 pinů | |
| Identifikace na předním panelu | AI-917 | |
| Prostředí | Provozní teplota | -10 až +60 °C |
| Skladovací teplota | -25 až +85 °C | |
| Relativní vlhkost | Max. 75 %, bez kondenzace | |
| Norma EMI | NAMUR AK EMV DIN IEC 801-2-5 | |
| Odolnost proti nárazům | 15 g, 11 ms | |
| Odolnost proti vibracím | 10–55 Hz 0,075 mm, 57–150 Hz 1 g (0,076–0,011 mm) | |
| Vstup | Proudový vstupní signál | 0–20 mA, 50 Ohm (max. 50 mA) |
| Napěťový vstupní signál | 0–10 V, 5,5 kOhm (max. 30 V) | |
| Spínače | 3 (částečně programovatelné) | |
| Chyba stability | <0,1 %/10 °C | |
| Přesnost | +/-0,2 % +/- 1 bit | |
| Rozlišení | 1024 bodů při 21,6 mA / 10,8 V (10 bitů) | |
| Test LED | 18–30 V / 3,5–6 mA | |
| Úroveň hodinového signálu | Hodinové impulzy z MC-573, úroveň 0/11 V | |
| Výstup | Logika impulsů | Proudové impulzy 500 mA, kapacita: 10 jednotkových zátěží |
| Indikace stavu | Programovatelné LED | |
| Datový výstup | 8bitová sériová data, úroveň 0/11 V | |
| Displej | LCD, programovatelný (2 řádky: 1. řádek číselná hodnota, 2. řádek 1 písmeno, 2 číselné znaky) | |
| Sériové rozhraní RS-232 | Pouze pro programování (nutný adaptérový kabel) | |
| Doba průchodu | Doba spuštění | 8 s |
| Programový cyklus | 40 ms (závisí na programu) | |
| Zpoždění | Programovatelné | |
| Požadavky na napájení | Napájení pole | 18–30 Vdc (zvlnění < 1 V špička–špička), 70 mA (24 V) |
| Napájení logiky | 20 Vdc, 10 mA | |
| Hodinový signál | Napěťový impuls A | |
| Izolace | Izolace analogového obvodu | 0,5 kV (test) |
| Ztrátový výkon | Ztráty | 2 W |
| Pin konektoru | Funkce |
|---|---|
| b32, d32, z32 | Analogový vstup 1 (0–20 mA) |
| b30, d30, z30 | Analogový vstup 2 (0–20 mA) |
| b28, d28, z28 | Analogový vstup 3 (0–10 V) |
| b26, d26, z26 | Analogový vstup 4 (0–10 V) |
| d10, b10 | Logický výstup impulsů 1 |
| d14, b14 | Logický výstup impulsů 2 |
| d18, b18 | Logický výstup impulsů 3 |
| d22, b22 | Logický výstup impulsů 4 |
| d,b,z02 | +24V napájení pole |
| d,b,z04 | 0V napájení pole |
| d,b,z06 | Stínění / kostra rámu |
| z18 | +20V napájení logiky |
| z22 | 0V napájení logiky |
| z20 | Napěťový impuls A |
| z24 | Napěťový impuls B (nezapojeno) |
| z10 | Hodinový signál MC-573 |
| z12 | Datový signál MC-573 |
| z16, z14 | Připojení logického výstupu impulsů |
| z08 | Vstup testu LED (+24V F) |
| Konektor RS-232 | Programovací rozhraní |
