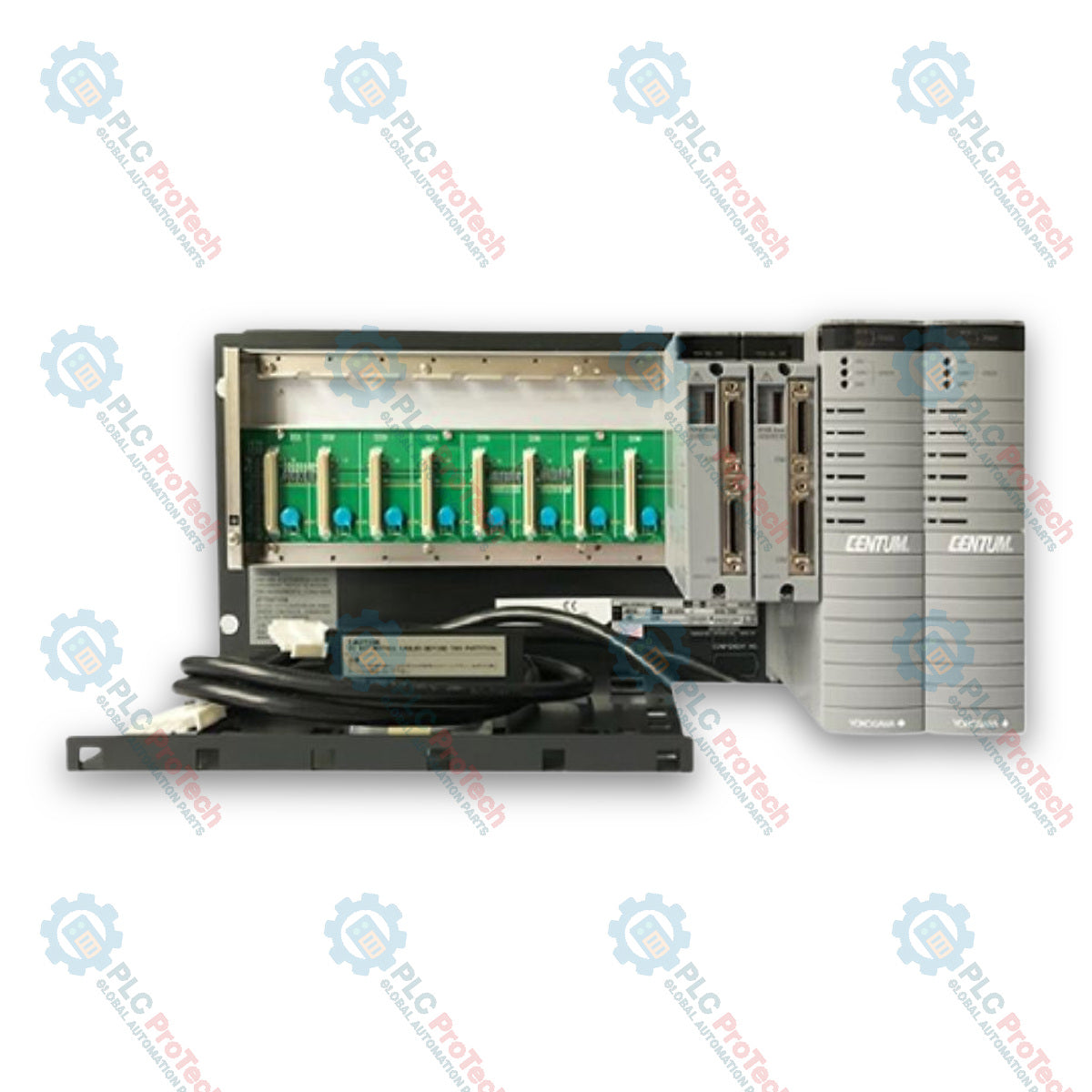

Yokogawa ANB10D-425/CU2N jednotka uzlu sběrnice ESB pro CENTUM VP

SKU ANB10D-425/CU2N

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Yokogawa
Product No.: ANB10D-425/CU2N
Country of origin:Japan
Product Type: Jednotka uzlu sběrnice ESB
Payment: T/T, Western Union
Weight: 10000g
Dimensions: 48,26 cm × 22,15 cm × 20,50 cm (Š × V × H)
Shipping port: Xiamen
Warranty: 12 months

Yokogawa ANB10D-425/CU2N je uzlová jednotka sběrnice ESB určená pro aplikace řízení provozu v distribuovaných řídicích systémech CENTUM VP. Prostřednictvím připojení ke sběrnici ESB funguje jako rozhraní mezi analogovými a kontaktními signály vstupů/výstupů v provozu a jednotkou řízení provozu (FCU) a současně napájí až 8 instalovaných modulů vstupů/výstupů. Díky duálním redundantním napájecím zdrojům a dvěma rozhraním sběrnice ESB zajišťuje ANB10D-425/CU2N nepřetržitou komunikaci, distribuci napájení provozním převodníkům a zpracování signálů v kritických průmyslových prostředích pro řízení výrobních procesů.

Funkce

Propojuje analogové a kontaktní signály vstupů/výstupů v provozu přímo s jednotkou řízení provozu prostřednictvím připojení ke sběrnici ESB.
Pojme až 8 modulů vstupů/výstupů a zajišťuje vnitřní distribuci napájení modulům a připojeným provozním převodníkům.
Obsahuje sloty pro duální redundantní napájecí moduly a dva sloty pro podřízené moduly rozhraní sběrnice ESB SB401.
Standardní konstrukce pro montáž do 19palcového racku se čtyřmi upevňovacími body pro šrouby M5.
Je vybavena napájecím vstupem 220–240 V AC a standardní konstrukcí bez ochrany proti výbuchu.
Dodává se s volitelnou dvoukonektorovou jednotkou /CU2N pro připojení duálních redundantních vedení sběrnice ESB.

Použití

Automatizace procesů DCS v rafineriích a petrochemických a chemických provozech
Řídicí systémy pro výrobu tepelné a jaderné energie
Platformy pro monitorování průmyslové vody, odpadních vod a inženýrských sítí
Nepřetržité řízení výrobních procesů a rozšiřování uzlů jednotek řízení provozu

Informace pro objednání

Model	Kód přípony / volitelné výbavy	Popis
ANB10D		Jednotka uzlu pro duální redundantní sběrnici ESB
Napájení	-4	Duální redundantní napájecí zdroj
Napětí	2	Napájení 220–240 V AC
Ochrana	5	Základní typ bez ochrany proti výbuchu
Volitelná výbava	/CU2N	Konektorová jednotka pro sběrnici ESB [č. dílu: S9562FA (2 kusy)]

Technické specifikace

Parametr	Specifikace
Výrobce	Yokogawa Electric Corporation
Model	ANB10D-425/CU2N
Typ jednotky uzlu	Jednotka uzlu pro duální redundantní sběrnici ESB
Typ napájecího zdroje	Duální redundantní napájecí zdroj
Vstupní napětí	220–240 V AC
Frekvence napájení	50/60 Hz
Příkon	230 VA, 120 W
Kapacita I/O modulů	Maximálně 8 modulů
Napájecí moduly	PW481, PW482 nebo PW484 (2 moduly pro redundantní konfiguraci)
Moduly rozhraní sběrnice ESB	Podřízený modul rozhraní sběrnice ESB SB401 (2 moduly pro redundantní konfiguraci)
Varianta konektorové jednotky	/CU2N (2 konektorové jednotky sběrnice ESB S9562FA)
Typ šroubů napájecích svorek	Šrouby M4
Montáž	Montáž do 19" racku (4 šrouby M5)
Rozměry (Š x V x H)	482,6 mm x 221,5 mm x 205 mm
Hmotnost	10 kg (včetně 8 I/O modulů)

Připojení/rozhraní

Komponenta / svorka	Funkce
Napájecí svorky	Šroubové svorky M4 pro připojení dvojitého napájení 220–240 V AC
Konektory sběrnice ESB (/CU2N)	Dvojité konektorové jednotky S9562FA pro integraci redundantního kabelu sběrnice ESB
Sloty I/O modulů 1–8	Sloty rozhraní polních zařízení pro analogové a kontaktní I/O moduly
Sloty pro napájecí moduly	Vyhrazené dvojité sloty pro napájecí moduly PW481/PW482/PW484
Sloty pro podřízené moduly	Vyhrazené dvojité sloty pro podřízené moduly rozhraní sběrnice ESB SB401

Pokyny k instalaci

Montáž do 19" racku: Jednotku namontujte do standardního 19" racku pomocí čtyř šroubů M5 a čtyř izolačních pouzder S9049PM dodávaných jako příslušenství.
Zapojení napájecích svorek: Zajistěte vodiče polního napájení k dvojitým napájecím svorkám pomocí šroubů svorek M4.
Izolační přepážka bariéry: Při instalaci I/O modulů s vestavěnými jiskrově bezpečnými bariérami nainstalujte do 8. slotu izolační přepážku (č. dílu T9083NA).
Umístění sběrnicového vazebního členu: Zajistěte, aby hostitelská jednotka Field Control Unit používala moduly sběrnicového vazebního členu ESB EC401 nebo EC402, nainstalované ve slotech 7 a 8 pro propojení s uzlovou jednotkou.

Shoda s předpisy a certifikace

Označení CE: vyhovuje (pro napájení 220–240 V AC)
Normy EMC: označení CE, označení C-Tick, označení KC
Nebezpečné prostředí: FM bez vznícení (pro napájení 220–240 V AC)

FAQ

Kolik slotů pro I/O moduly poskytuje jednotka uzlu?

Jednotka uzlu podporuje maximálně 8 provozních I/O modulů.

Jaký je hlavní požadavek na napájení pro tuto konkrétní konfiguraci modelu?

Zařízení pracuje s napájením 220–240 V AC při frekvenci 50/60 Hz.

Které modulární rozhraní zajišťují komunikaci po redundantní sběrnici ESB?

Jednotka uzlu využívá dva podřízené moduly rozhraní sběrnice ESB SB401 spolu s dvojitou konektorovou jednotkou /CU2N.
