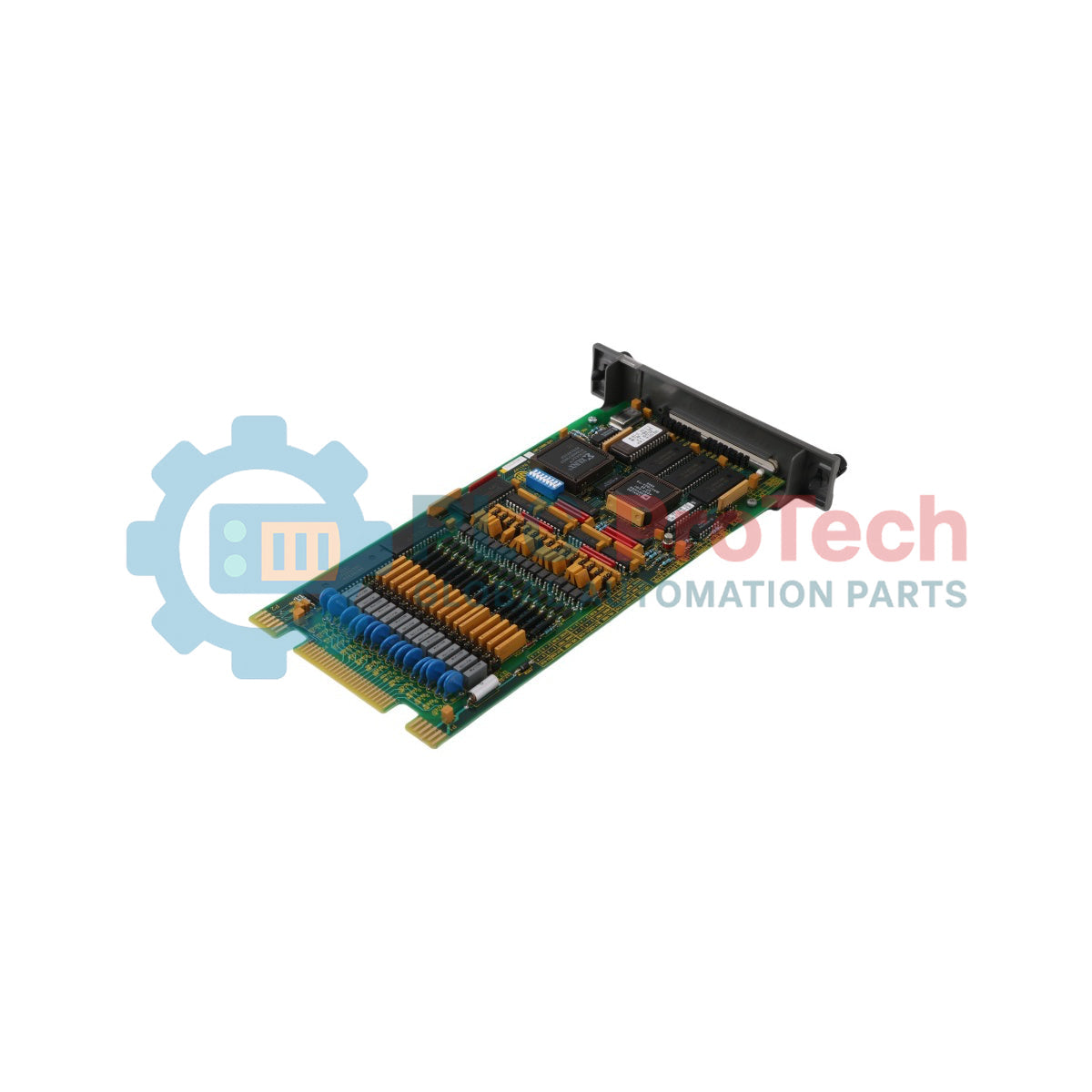

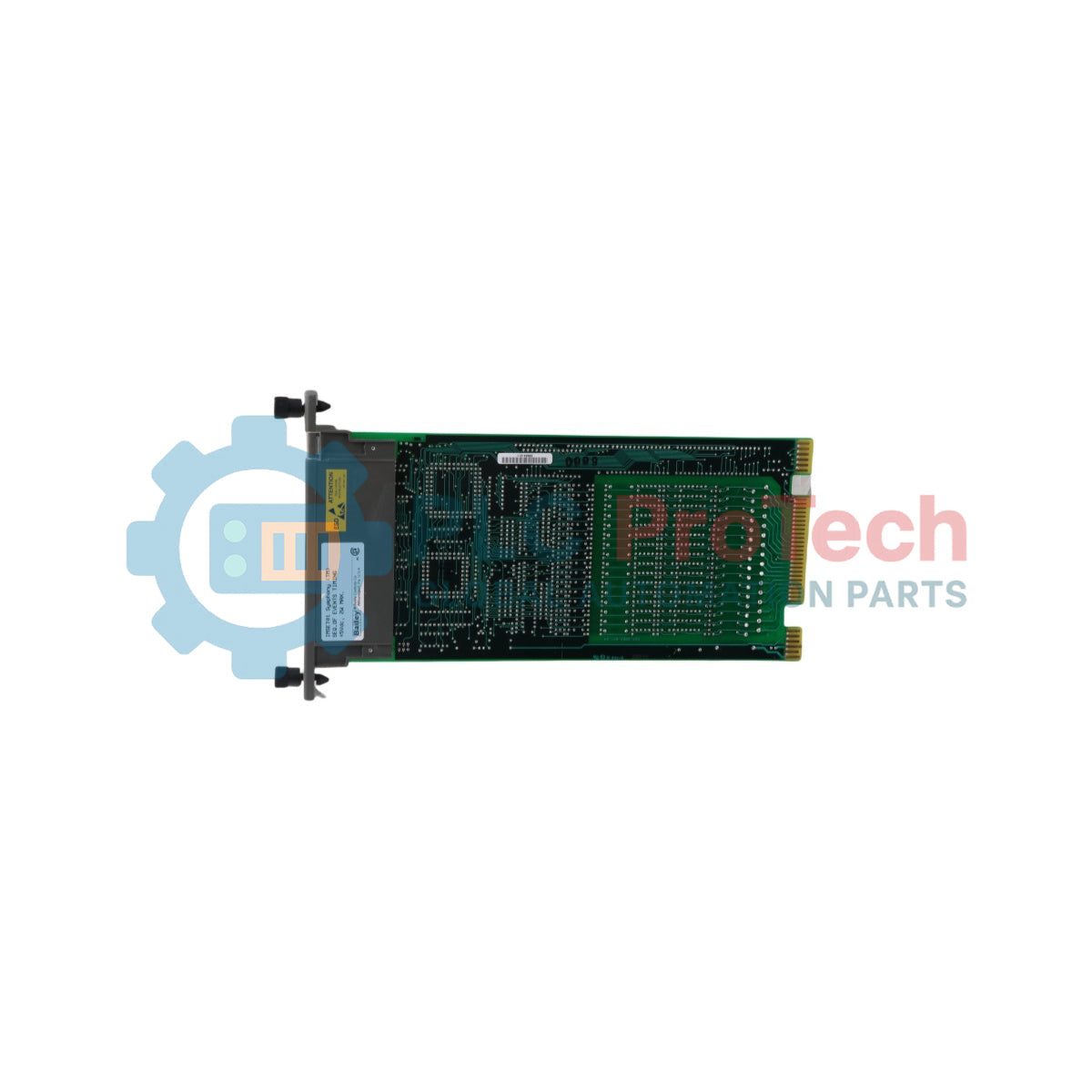

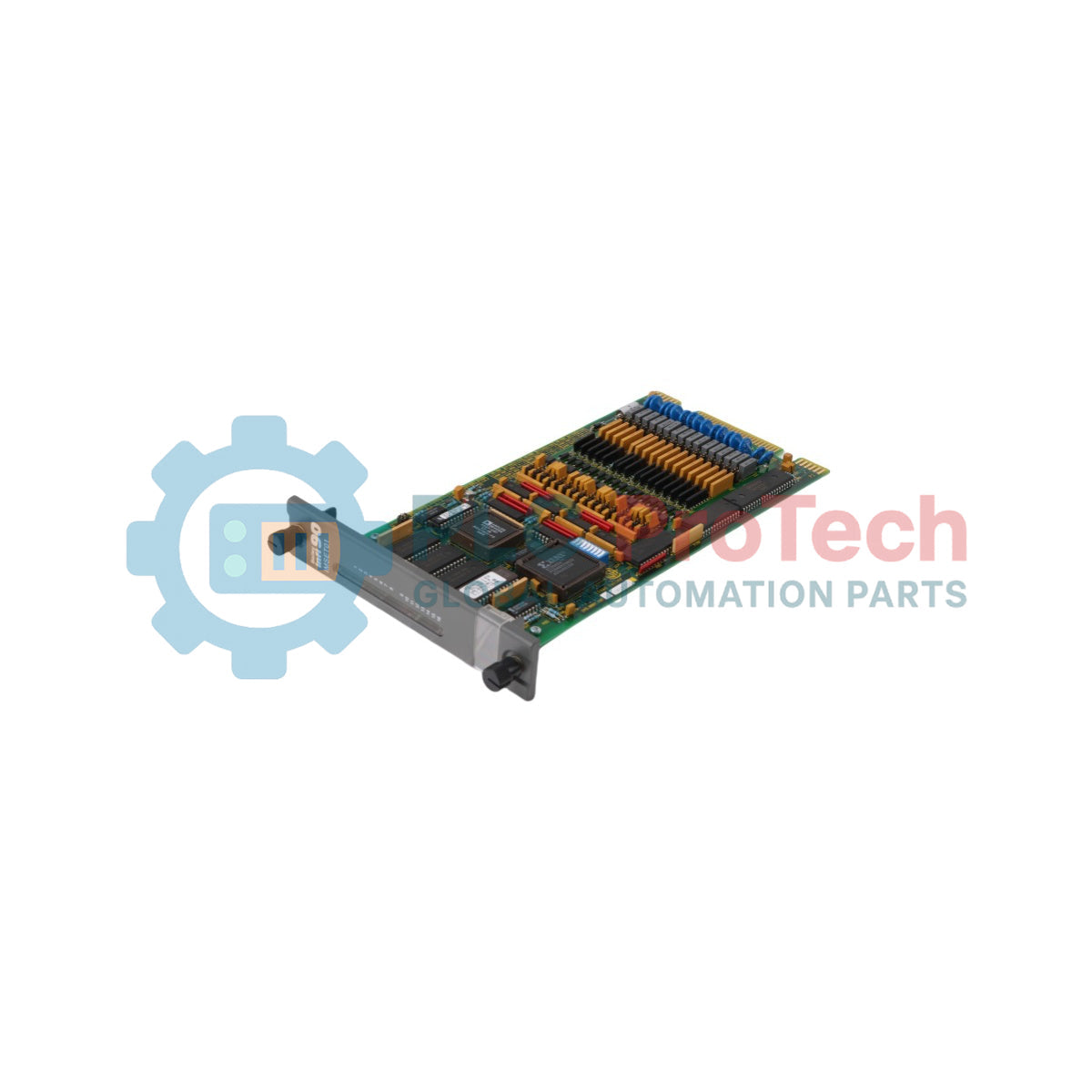

ABB IMSET01 Harmony-Zeitgebermodul für Ereignisfolgen

Beschreibung

Der ABB IMSET01 ist ein spezialisiertes Zeitmodul für Ereignisfolgen (SOE), das für das Symphony Enterprise Management and Control System entwickelt wurde. Dieses Zeitmodul für Ereignisfolgen verarbeitet bis zu 16 digitale Feldeingänge und empfängt und decodiert gleichzeitig wichtige Informationen zur Zeitsynchronisationsverbindung, die von einem Zeitgeber-Hauptmodul INTKM01 gesendet werden. Digitale Zustandsänderungen, also der Wechsel eines digitalen Signals von ein auf aus oder von aus auf ein, werden vom Modul auf der Ebene der Harmony Control Unit (HCU) erfasst und anschließend zur präzisen verteilten Ereignisüberwachung, -aufzeichnung und -berichterstattung an ein Mastermodul für Ereignisfolgen INSEM01 weitergeleitet.

Über den I/O-Expander-Bus verarbeitet der ABB IMSET01 SOE-Daten und konfiguriert Eingangskanäle über spezifische Funktionscodes, die vom zugehörigen Harmony-Controller ausgeführt werden. Jeder Eingangskanal ist zum Schutz der Systemintegrität optisch getrennt und kann individuell für verschiedene Betriebsspannungen konfiguriert werden. Pro I/O-Expander-Bussegment kann nur ein Modul dieses Typs betrieben werden. Es übernimmt die lokale Synchronisationsabschlussschaltung und die Feldverdrahtung über dedizierte Kabelverbindungen zu Abschlussgeräten.

Merkmale

• 16 digitale Feldeingänge: Verarbeitet bis zu 16 einzelne digitale Eingangskanäle zur umfassenden Erfassung von Zustandsänderungen.
• Decodierung der Zeitsynchronisation: Verfügt über eine integrierte Kommunikationsschnittstelle zum Empfangen und Decodieren von Zeitsynchronisationsdaten der Verbindung von der zentralen Zeitquelle.
• Optische Kanaltrennung: Bietet eine hochwertige optische Trennung zwischen den Kanälen und dem System sowie eine Trennung zwischen den einzelnen Kanälen.
• Programmierbare Spannungskompatibilität: Jeder Kanal kann individuell für Betriebsspannungen von 24 VDC, 48 VDC, 125 VDC oder 120 VAC konfiguriert werden.
• Expander-Bus-Kommunikation: Kommuniziert direkt mit dem zugewiesenen Harmony-Controller über das Standard-I/O-Expander-Bussegment.
• Stoßspannungsfestigkeit: Mit internen Schutzschaltungen ausgestattet, die den strengen Anforderungen der Norm IEEE-472-1974 an die Stoßspannungsfestigkeit entsprechen.

Anwendungen

• Verteilte Ereignisüberwachung und -aufzeichnung in Symphony-Steuernetzwerken.
• Hochpräzise, mit Zeitstempeln versehene Verfolgung digitaler Signale in Harmony-Steuereinheiten.
• Ereignisfolgenprotokollierung (SOE) für industrielle Prozesssteuerungslogik.
• Aufzeichnung kritischer Stromversorgungs- und Ereignisfolgendaten in Prozessautomatisierungsumgebungen.

Technische Spezifikationen

Installationsrichtlinien

• Steckplatzposition: Setzen Sie die Modulbaugruppe in die dafür vorgesehene Position der Standard-Modulmontageeinheit (MMU) ein, wo sie genau einen Steckplatz belegt.
• Hardwarekonfiguration: Stellen Sie vor dem Einschalten des Racks sicher, dass alle Platinen-Jumper und Schalter ordnungsgemäß konfiguriert sind, um das Modul und seine spezifischen E/A-Kanäle zu verwalten.
• Verbindungen der Abschlusskabel: Verlegen und verbinden Sie das dedizierte Modulkabel vom Gerät mit den entsprechenden NTST01- und NTD101-Abschlusseinheiten.
• Abschluss der Zeitverbindung: Befestigen Sie den Abschluss der Zeitsynchronisierungsverbindung an der NTST01-Abschlusseinheit, um eine ordnungsgemäße Dekodierung des Zeitmastersignals zu ermöglichen.
• Feldverdrahtung: Schließen Sie alle eingehenden externen digitalen Feldleitungen direkt an die dafür vorgesehenen physischen Anschlusspunkte der NTD101-Abschlusseinheit an.
• Einschränkungen des Expander-Busses: Stellen Sie sicher, dass keine anderen Zeitmodule im selben lokalen Netzwerkpfad angeordnet sind, da auf einem Segment des E/A-Expander-Busses nur ein Modul betrieben werden kann.

Konformität und Zertifizierungen

• CE-Konformitätserklärung: Entspricht der EMV-Richtlinie 89/336/EWG (EN50082-2 Fachgrundnorm Störfestigkeit – Teil 2: Industriebereich und EN50081-2 Fachgrundnorm Störaussendung – Teil 2: Industriebereich), wenn das Gerät ordnungsgemäß in einem Symphony-Schrank installiert ist.
• Niederspannungsrichtlinie: Entspricht der Niederspannungsrichtlinie 73/23/EWG (EN61010-1 Sicherheitsanforderungen an elektrische Mess-, Steuer-, Regel- und Laborgeräte – Teil 1: Allgemeine Anforderungen).
• CSA-Zertifizierung: Von der Canadian Standards Association für den Einsatz als Prozesssteuerungsausrüstung in einer gewöhnlichen, nicht gefährlichen Umgebung zertifiziert.
