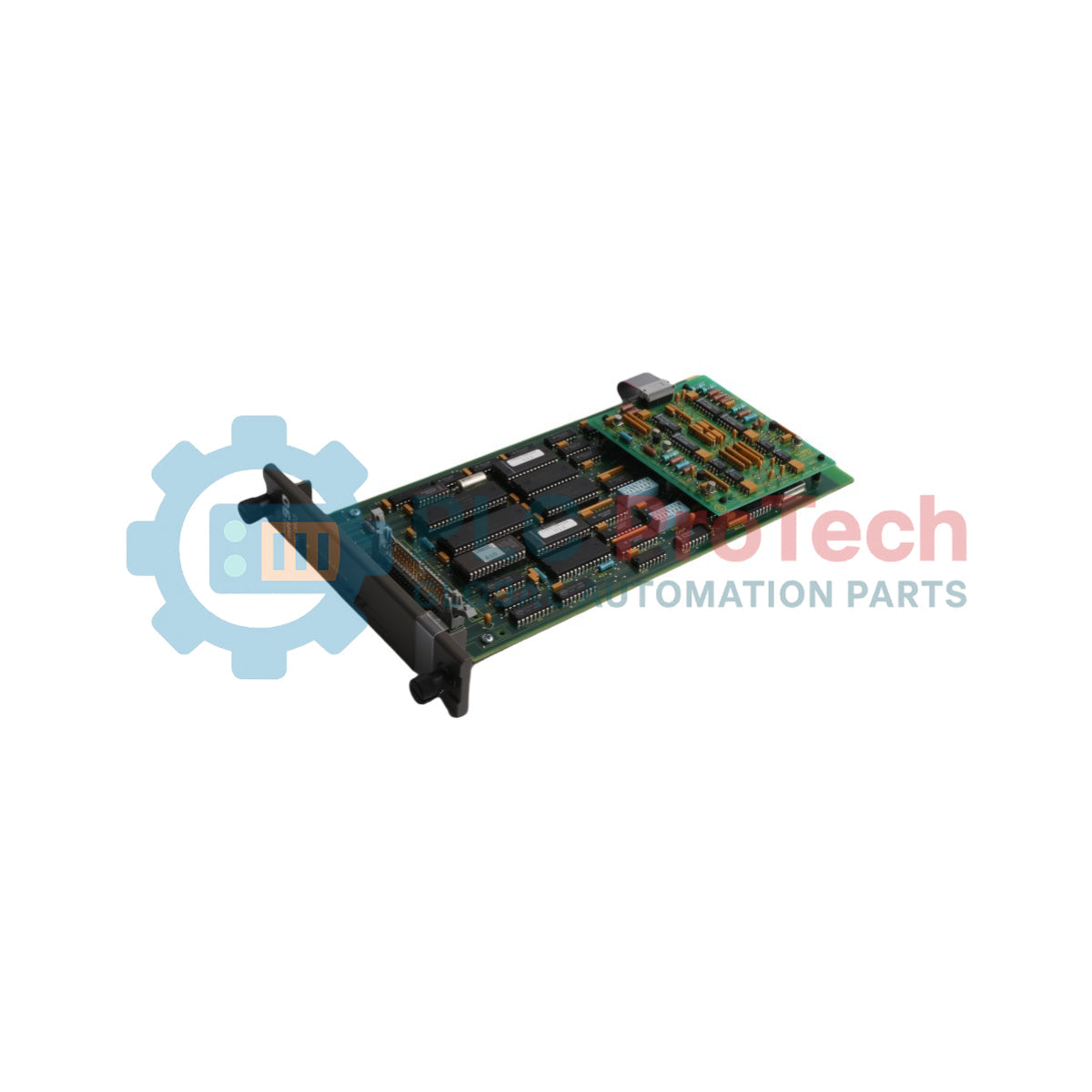

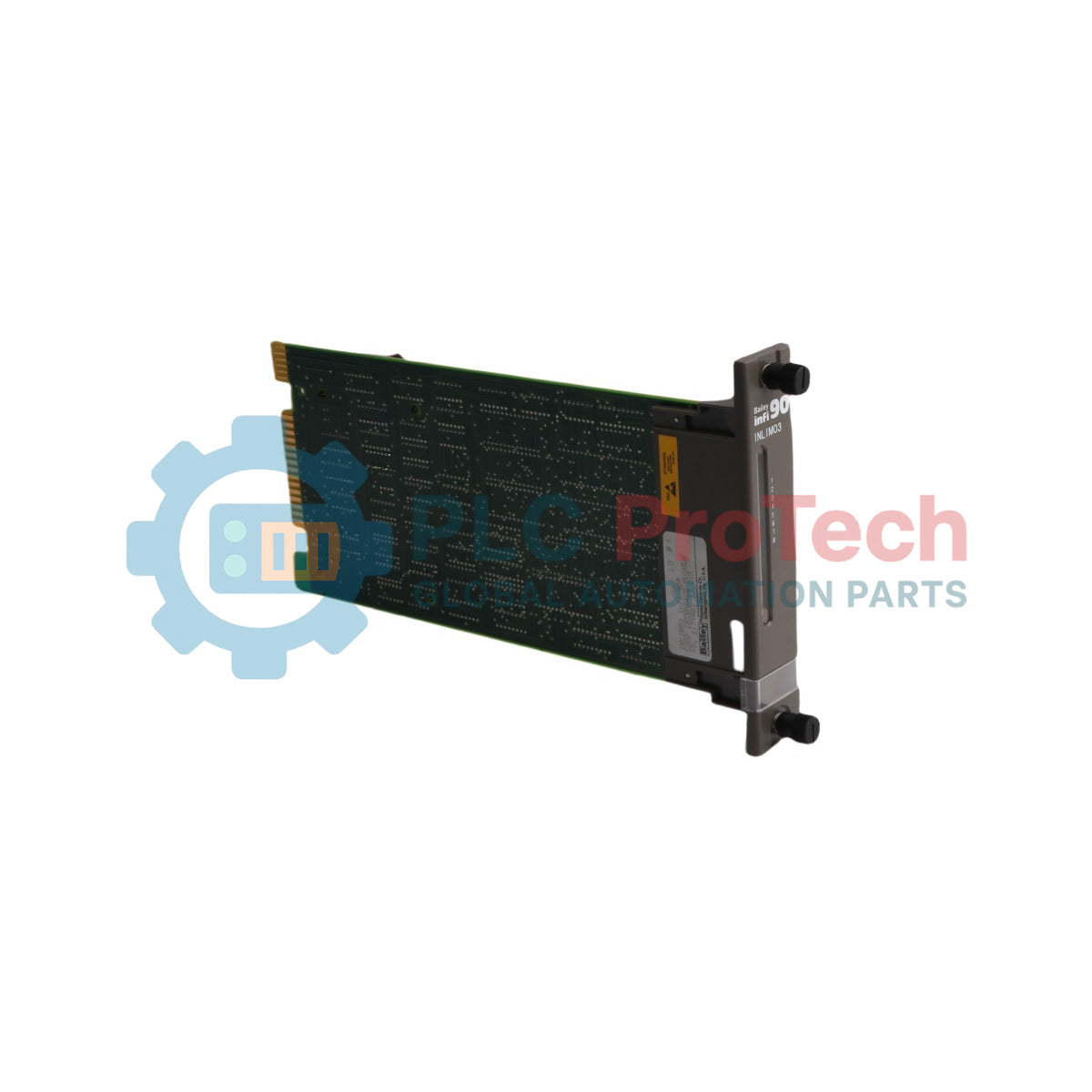

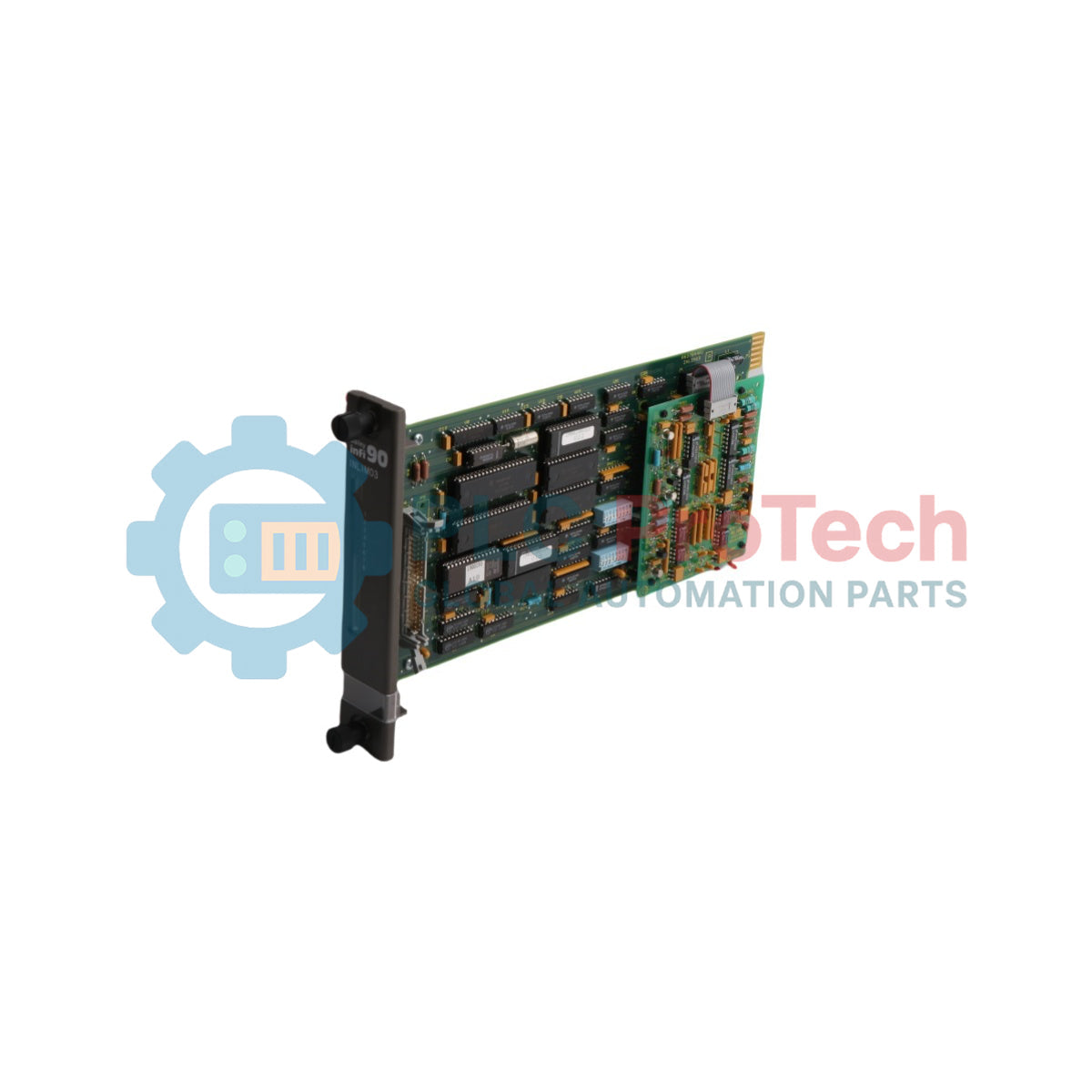

ABB INLIM03 Bailey Infi 90 Schleifenschnittstellenmodul

SKU INLIM03

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: ABB
Produkt-Nr.: INLIM03
Herkunftsland:Vereinigte Staaten
Produkttyp: Schleifenschnittstellenmodul
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 450g
Abmessungen: 3,5 cm x 17,8 cm x 29,8 cm (B x H x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Das ABB INLIM03, eine Komponente des Bailey Infi 90-Systems, ist ein spezialisiertes Schleifenschnittstellenmodul, das für die Verwaltung der kritischen Datenweiterleitung und -übertragung zwischen einzelnen Prozesssteuerungsgeräten und dem primären Kommunikations-Backbone ausgelegt ist. Zusammen mit einem zugehörigen Bus-Schnittstellenmodul (INBIM02), das über eine dedizierte Flachbandkabelverbindung angeschlossen ist, übernimmt dieses Gerät komplexe Koordinierungsaufgaben für mehrere Knoten, ohne auf eine zentrale Verkehrssteuerung angewiesen zu sein. Als lokales Gateway trägt das Modul dazu bei, hochvolumige automatisierte Anpassungen von Überlastungen auf Schleifenebene zu isolieren.

Anwendungen

Kommunikationsbrücke für Prozesssteuerungseinheiten (PCUs)
Hochgeschwindigkeitsübertragung serieller Daten innerhalb industrieller Prozessschleifen
Koordinierung redundanter Netzwerktopologien in Prozessmanagementsystemen
Datenweiterleitung in einer verteilten Prozessarchitektur mit mehreren Knoten

Technische Spezifikationen

Parameter	Spezifikation
Hersteller	ABB / Elsag Bailey
Modell	INLIM03
Serie	Infi 90
Modultyp	Schleifenschnittstellenmodul
Speicherkapazität	2 kByte RAM, 4 kByte ROM
Leistungsaufnahme	+5 VDC bei 2,0 A (10 W nominal); ±15 VDC bei 80 mA (1,2 W nominal)
Übertragungsgeschwindigkeit	500 kbaud
Maximale Systemkapazität	Bis zu 63 Knoten pro Schleife
Maximaler Datendurchsatz	Maximal 800 Nachrichten/Sekunde
Maximale Synchronisierungszeit	100 Millisekunden
Betriebstemperaturbereich	0 bis 70 °C (32 bis 158 °F)
Relative Luftfeuchtigkeit im Betrieb	0 % bis 95 % bei bis zu 55 °C; 0 % bis 45 % bei bis zu 70 °C (nicht kondensierend)
Bereich des atmosphärischen Drucks	Meereshöhe bis 3 km
Maximaler Abstand zwischen Knoten	2000 Meter (6561 Fuß)
Maximaler Abstand zwischen Modul und Abschluss	61 Meter (200 Fuß)

Anschlüsse/Schnittstellen

Stecker-Pin	Funktion
P1 – Pin 1	+5 VDC-Stromeingang
P1 – Pin 2	+5 VDC-Stromeingang
P1 – Pin 5	Gemeinsamer Stromanschluss
P1 – Pin 6	Gemeinsamer Stromanschluss
P1 – Pin 7	+15 VDC-Stromeingang
P1 – Pin 8	–15 VDC-Stromeingang
P3 – Pin 1	Schleife 2 Eingang (+)
P3 – Pin 2	Schleife 2 Eingang (–)
P3 – Pin 3	Kabelschirm
P3 – Pin 4	Schleife 1 Ausgang (+)
P3 – Pin 5	Schleife 1 Ausgang (+)
P3 – Pin 6	Schleife 1 Eingang (+)
P3 – Pin 7	Schleife 1 Eingang (-)
P3 – Pin 8	Kabelschirm
P3 – Pin 9	Schleife 2 Ausgang (+)
P3 – Pin 10	Schleife 2 Ausgang (+)
P3 – Pin 11	Kabelschirm
P3 – Pin 13	Schleife-2-Bypass-Steuerung
P3 – Pin 14	Kabelschirm
P3 – Pin A	Schirm
P3 – Pin D	Schleife 1 Ausgang (-)
P3 – Pin E	Schleife 1 Ausgang (-)
P3 – Pin F	Kabelschirm
P3 – Pin H	Steuerkabel für Schleife-2-Bypass
P3 – Pin K	Schleife 2 Ausgang (-)
P3 – Pin L	Schleife 2 Ausgang (-)
P3 – Pin M	Kabelschirm
P3 – Pin S	Kabelschirm
P4	Verbindung des Flachbandkabels mit dem Bus-Schnittstellenmodul (BIM)

Installationsrichtlinien

Maßnahmen zur statischen Ableitung: Techniker müssen vor der Handhabung geerdete Handgelenkbänder und geeignete statisch ableitende Arbeitsflächen verwenden, um die interne Schaltung vor elektrostatischer Entladung zu schützen.
Dipschalter-Konfigurationen: Stellen Sie den Options-Dipschalter S1 auf die gewünschte Adresse für die Ereignisverfolgung ein (Standardposition: Hex 30) und konfigurieren Sie den Adress-Dipschalter S2, um eine eindeutige Knotenbezeichnung von 1 bis 63 festzulegen.
Verbindung der Module: Verbinden Sie das Flachbandkabel sicher zwischen dem P4-Steckplatz des Geräts und dem entsprechenden P4-Steckplatz des Partnermoduls, bevor Sie die verbundene Baugruppe in den Rahmen einsetzen.
Montage im Steckplatz: Schieben Sie das Gerät direkt entlang der Kunststoffführungsschienen im vorgesehenen MMU-Steckplatz, bis die Frontplatte bündig mit den oberen und unteren Rahmenkanten abschließt.
Verriegelung der Frontplatte: Ziehen Sie die beiden unverlierbaren Frontplattenschrauben handfest an, indem Sie jede Schraube um eine halbe Umdrehung drehen, um die Hardware sicher im Kartenkäfig des Chassis zu fixieren.
Warnung zur Kabelausrichtung: Beim Herstellen der Anschlusswege mit der vorgesehenen Kabelbaugruppe ist sicherzustellen, dass das dafür vorgesehene J1-Kabelende an der Kante der Anschlusskarte (P1-Steckverbinder) angeschlossen wird und das J2-Kabelende direkt korrekt auf dem Gerätemodul sitzt. Eine falsche Konfiguration kann sofortige elektrische Schäden verursachen.

Konformität und Zertifizierungen

CSA-zertifiziert für den Einsatz als Prozesssteuergerät in gewöhnlichen, nicht gefährlichen Umgebungen.

FAQ

Was ist die Hauptfunktion des Moduls innerhalb des Systems?

Das Modul dient als primäre Kommunikationsschnittstelle zwischen den Prozesssteuerungseinheiten (PCU) und dem seriellen Hochgeschwindigkeits-Kommunikationsbus Plant Loop.

Welche Datenraten unterstützt die Kommunikationsschnittstelle?

Das Kommunikationsnetz arbeitet mit einer Datenrate von 500 kBaud und unterstützt eine maximale Übertragungskapazität von bis zu 800 Nachrichten pro Sekunde.

Kann das Modul eingesetzt oder entfernt werden, während der Baugruppenträger unter Spannung steht?

Ja. Das Gerät kann unter Spannung eingesetzt oder entfernt werden, da an der Modulschnittstelle keine gefährlichen Spannungspegel vorhanden sind.

Wie werden Hardwareereignisse und Übertragungsmetriken auf dem Modul überwacht?

Das Gerät verfügt über interne Ereignis- und Fehlerzähler, deren spezifische kumulative Bytewerte direkt über die LEDs auf der Frontplatte ausgegeben werden können, indem der S1-Options-DIP-Schalter auf die Zieladresse des Hexadezimalzählers eingestellt wird.
