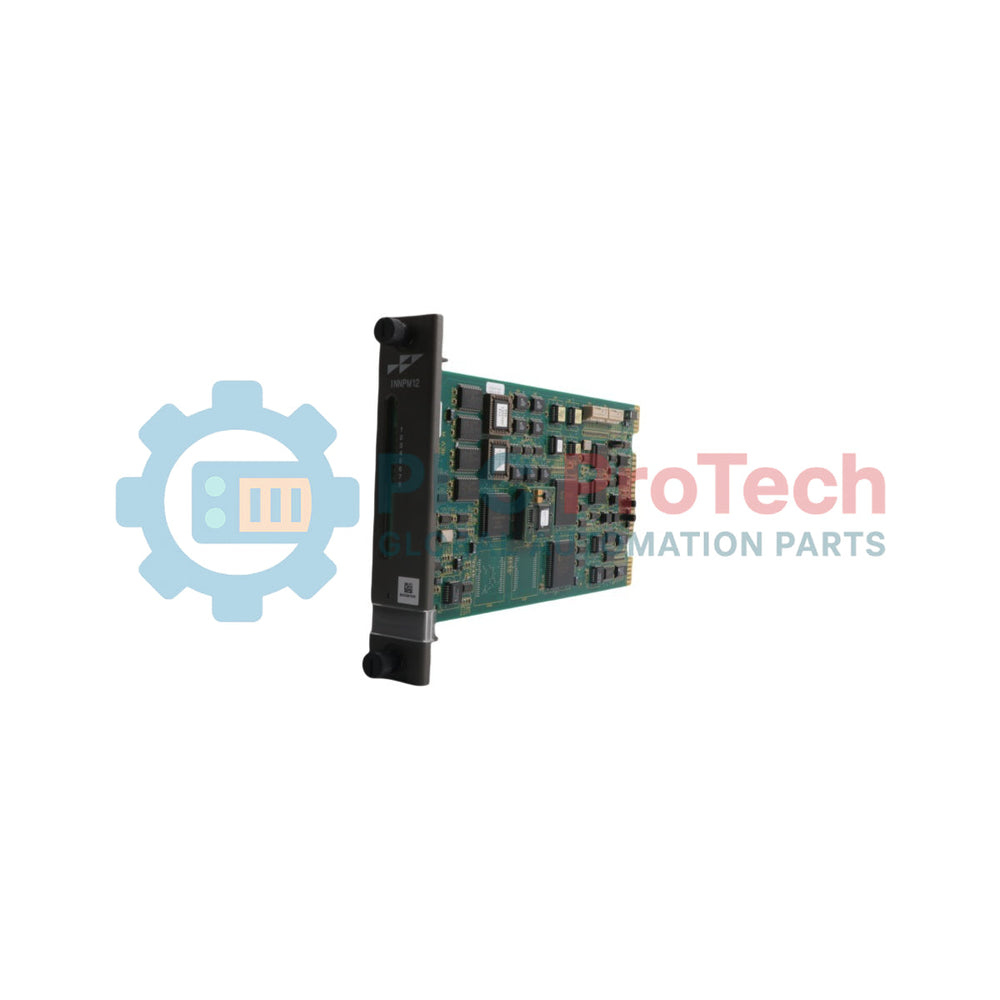

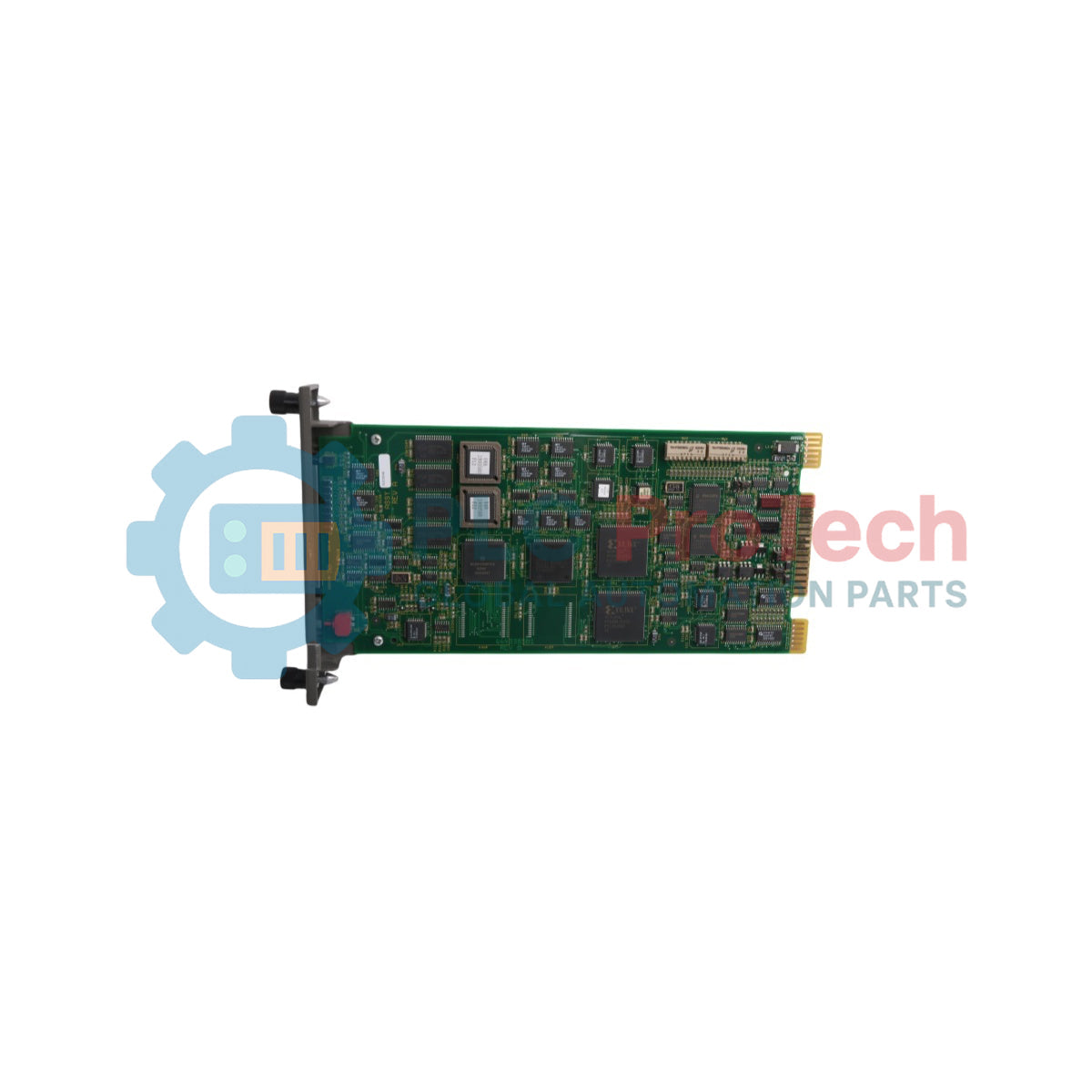

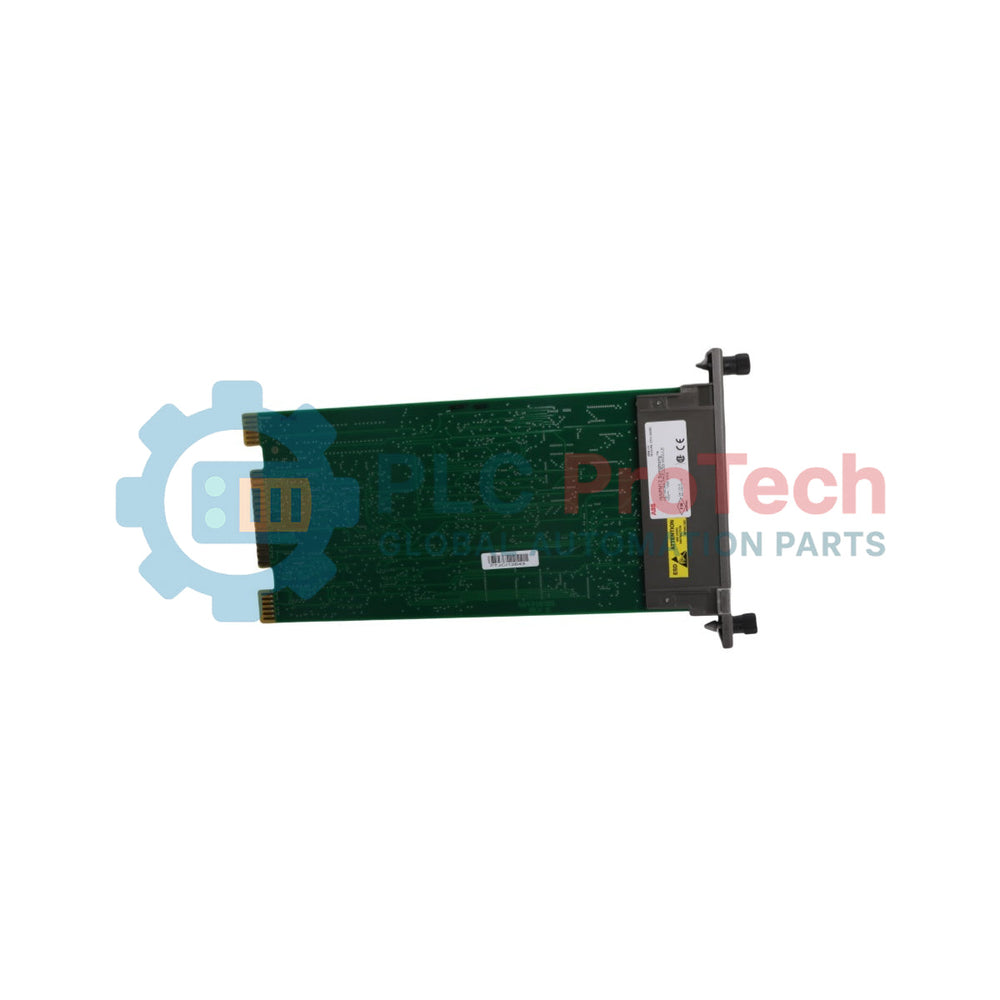

ABB INNPM12 Symphony-Netzwerkverarbeitungsmodul

Beschreibung

Das INNPM12 fungiert als Hochgeschwindigkeits-Netzwerkverarbeitungsmodul innerhalb des Symphony Enterprise Management and Control System. Dieses Gerät richtet die Kommunikation über das schnelle Control Network (Steuernetzwerk), kurz Cnet, ein und verwaltet sie. Das Cnet stellt einen wichtigen Datenpfad zwischen Harmony-Steuereinheiten (HCU), Mensch-Maschine-Schnittstellen (HSI) und externen Computern bereit. Im Plant-Loop-Modus dient es als steckplatzkompatibler Systemersatz für ältere INLIM03-Loop-Schnittstellenmodule und INBIM02-Busschnittstellenmodule und ermöglicht eine zuverlässige Datenübertragung und -verarbeitung. Durch umfassende Fehlerprüfungen und Nachrichtenbestätigungen gewährleistet die Platine eine hohe Systemzuverlässigkeit und Verfügbarkeit für den unternehmenskritischen Datenaustausch in der Prozesssteuerung.

Merkmale

• Koordiniert Hochgeschwindigkeits-Kommunikationsschnittstellen, einschließlich Cnet-zu-Cnet-, Cnet-zu-HCU- und Cnet-zu-Computer-Datenpfaden.
• Verwendet umfassende Algorithmen zur Fehlerprüfung und Nachrichtenbestätigungsschleifen, um eine genaue Übertragung kritischer Industriedaten aus Prozessanlagen zu gewährleisten.
• Arbeitet nativ im Plant-Loop-Modus als moderner funktionaler Ersatz für die älteren Kommunikationsgeräte INLIM03 und INBIM02.
• Verwendet zweikanalige lokale Kommunikationsraten mit einem Controlway mit 1 Mbaud und einem Modulbus mit 83,3 kbaud.

Anwendungen

• Symphony-Harmony-DCS-Netzwerke: Verwaltung primärer Verarbeitungskanäle und Knotenadressierungsaufgaben in zentralen Kommunikations-Racks.
• Plant-Loop-Kommunikationsbrücken: Modernisierung älterer Netzwerkschnittstellen zur Unterstützung integrierter Prozesssteuerungsnetzwerke.
• Verteiltes Computer-zu-HCU-Routing: Anbindung von Bedienkonsolen-Knoten und Managementcomputern an lokale Steuerungshardware.

Technische Daten

Installationsrichtlinien

• Trennen Sie alle aktiven Stromversorgungen, die an das Rack-Gehäuse angeschlossen sind, bevor Sie das Modul in den vorgesehenen Steckplatz schieben.
• Stellen Sie sicher, dass das Kommunikationsmodul fest in den Anschlussstiften der Hauptplatine der Standard-Modulmontageeinheit sitzt.
• Sorgen Sie innerhalb des Schaltschrankgehäuses für saubere, nicht korrosive Belüftung, um eine chemische Schädigung der Komponenten zu verhindern.
• Halten Sie beim Erweitern von Netzwerken mit mehreren Knoten die vorgegebenen Betriebsgrenzen für Temperatur und Luftfeuchtigkeit ein, um eine thermische Überlastung in geschlossenen Schalttafeln zu vermeiden.

Konformität und Zertifizierungen

• Canadian Standards Association (CSA): Für den Einsatz als Prozesssteuerungsgerät in einer gewöhnlichen (nicht explosionsgefährdeten) Umgebung zertifiziert.
• Factory Mutual (FM): Als nicht zündfähiges Gerät für den Einsatz in explosionsgefährdeten Bereichen der Klasse I, Division 2, Gruppen A, B, C und D zugelassen.
