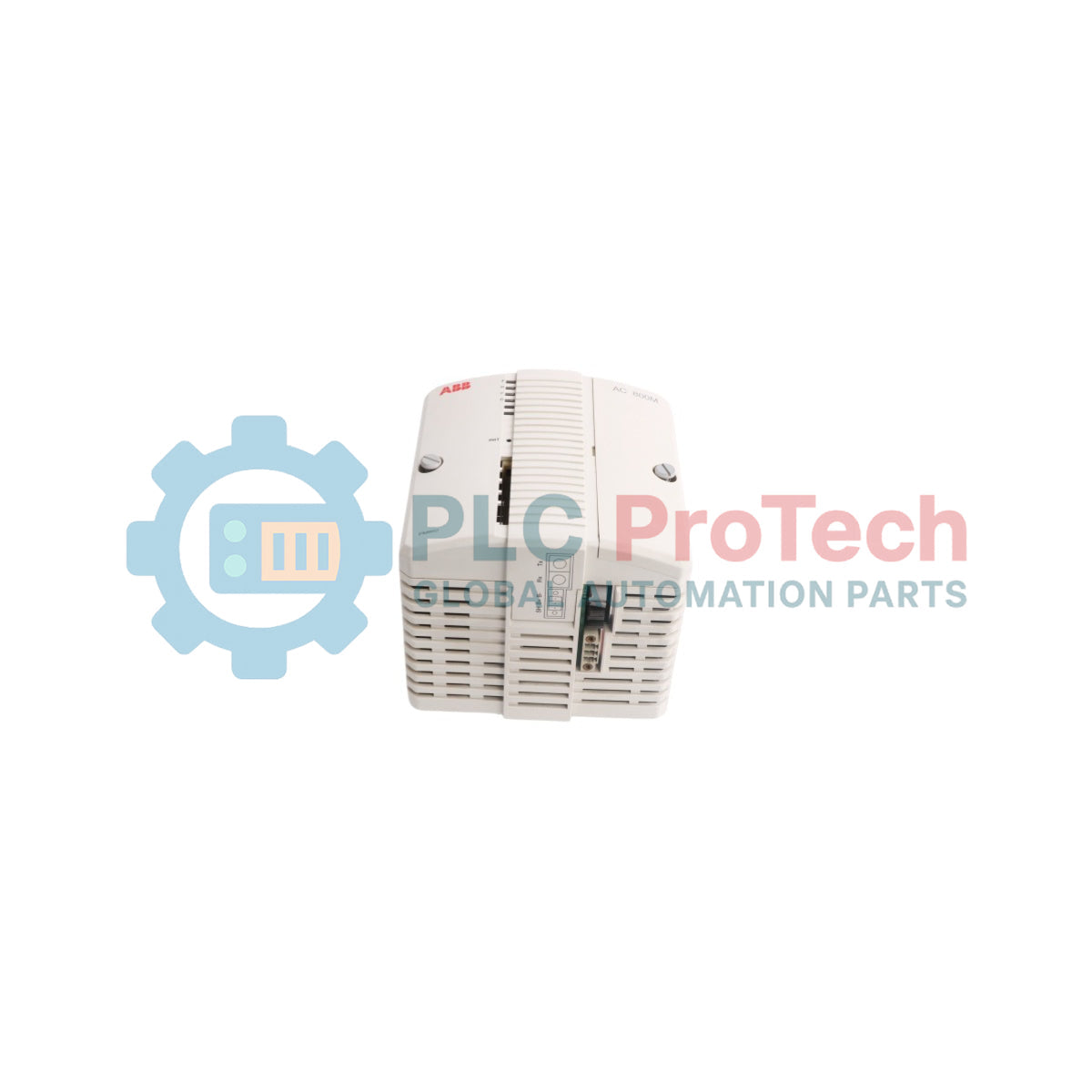

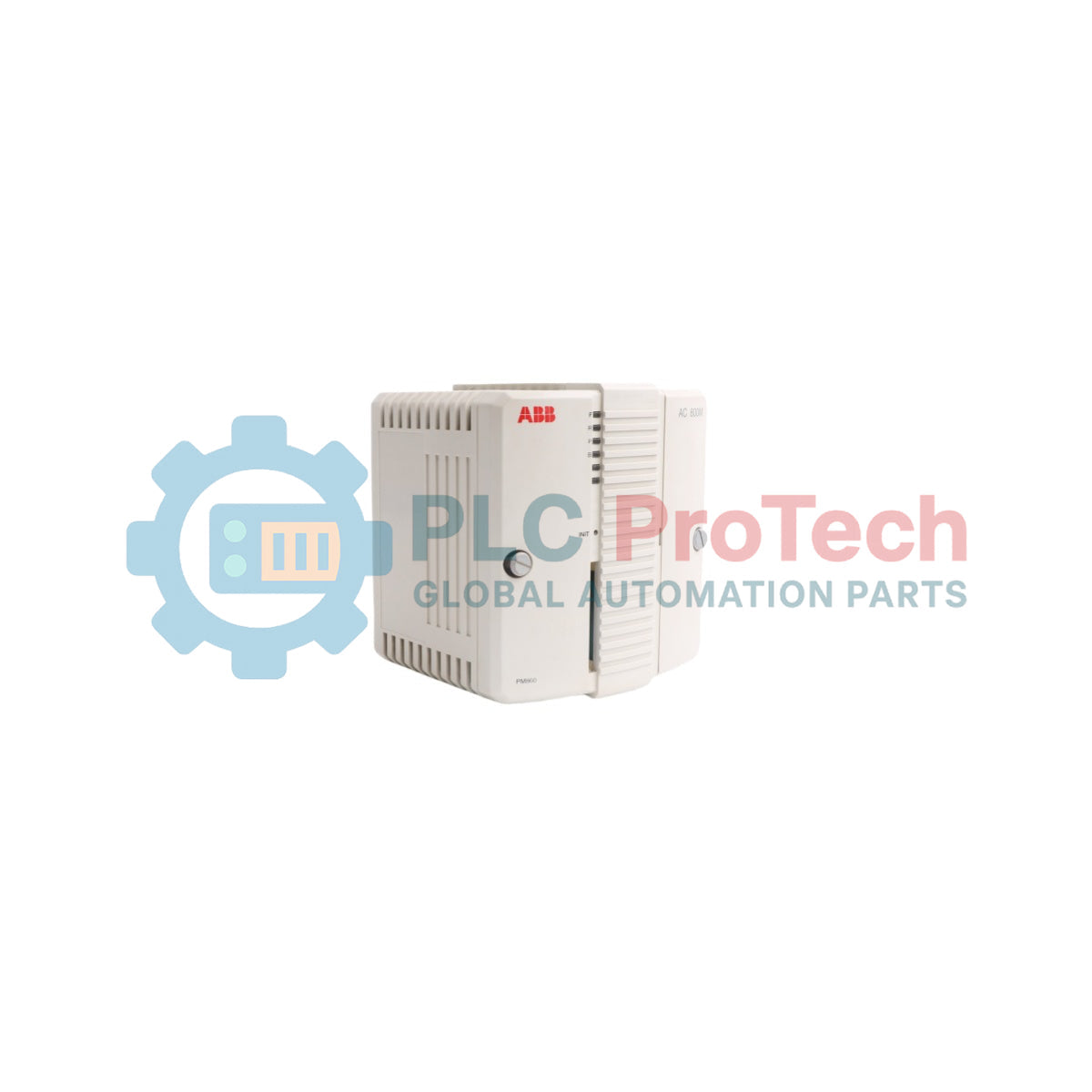

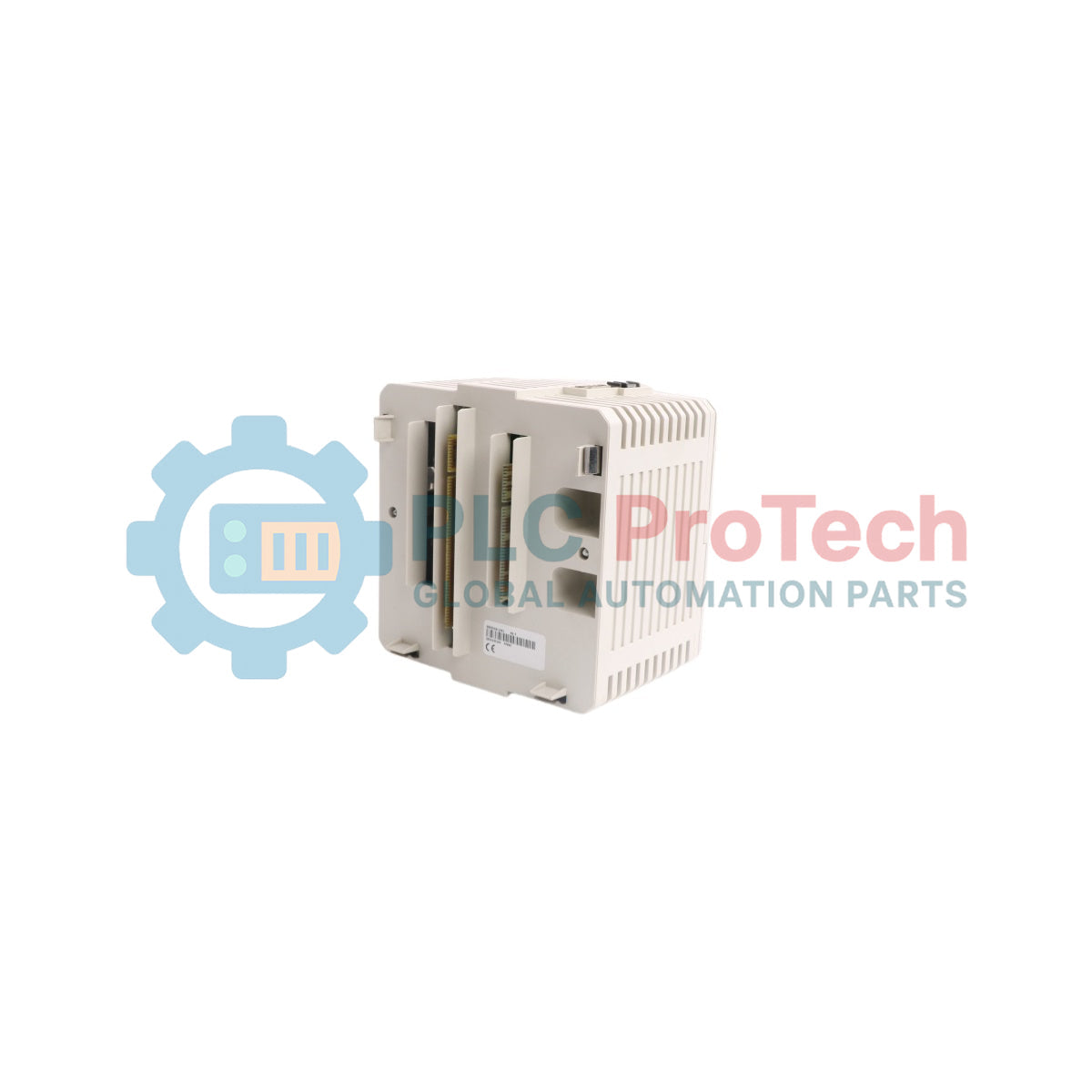

ABB PM860 3BSE018110R1 AC 800M Prozessormodul

Beschreibung

Der ABB PM860 (3BSE018110R1) ist ein leistungsstarkes Zentraleinheitsmodul für die AC-800M-Controllerplattform. Als zentrale Recheneinheit in verteilten Steuerungssystemen (DCS) und anspruchsvollen Prozessautomatisierungsumgebungen führt dieses Prozessormodul komplexe Regelkreise aus, verarbeitet Logikbefehle und verwaltet robuste Kommunikationsverbindungen. Dank seiner kompakten und robusten Bauweise lässt sich das Modul sicher auf der zugehörigen Grundplatteneinheit montieren und ermöglicht so modulare Skalierbarkeit und eine schnelle Integration in industrielle Automatisierungsumgebungen. Dieses Produkt ist eine Originalkomponente, die für Systemerweiterungen, den Einsatz als Ersatzteil oder die kritische Betriebserhaltung in spezialisierten Verarbeitungsanlagen vorgesehen ist.

Funktionen

• Betrieben mit einem zuverlässigen MPC860-Mikroprozessor mit einer Taktfrequenz von 48 MHz.
• Ausgestattet mit 8 MB Hochgeschwindigkeits-SDRAM sowie 2 MB Flash-PROM zur dauerhaften Firmware-Speicherung.
• Verfügt über eine integrierte Compact-Flash-Schnittstelle, die das direkte Laden von Controlleranwendungen und die Speicherung von Kalt-Remanenzdaten unterstützt.
• Unterstützt die direkte elektrische Verbindung von bis zu 12 S800-I/O-Einheiten über den integrierten elektrischen ModuleBus.
• Integrierte Kommunikationsanschlüsse, darunter zwei Ethernet-Verbindungen zur sicheren Netzwerkintegration und serielle Schnittstellen für Diagnose und Wartung.

Anwendungen

Das PM860-Prozessormodul dient als zuverlässiger Rechenknoten in zahlreichen Hardwaretopologien:

• Control Systems 800xA: Wird als primärer Automatisierungscontroller eingesetzt, der AC-800M-Hardwareversionen ausführt, um die Kommunikation in Feldnetzwerken und anlagenweite Regelkreise zu koordinieren.
• Kompakte Produktsuite: Dient als Verarbeitungsgrundlage für eigenständige oder verteilte Prozessarchitekturen, die eine robuste Anwendungsausführung auf mittlerem bis hohem Niveau erfordern.
• Industrielle Prozesssteuerung: Optimiert für den Einsatz in Umgebungen wie der chemischen Produktion, Energieerzeugung, Wasseraufbereitung und Fertigungsinfrastruktur.

Technische Spezifikationen

Integrierte Schnittstellen und Kommunikationsanschlüsse

• CN1 und CN2 (Ethernet-Anschlüsse): RJ45-Anschlüsse für Halbduplex-Kommunikation mit 10 Mbit/s gemäß der IEEE-802.3-10Base-T-Spezifikation.
• COM3 (serielle Kommunikation): RJ45-Anschluss mit RS-232C-Signalpegeln und vollständiger Modemunterstützung, wählbar von 75 bis 19200 Baud.
• COM4 (serieller Serviceanschluss): RJ45-Anschluss mit einer festen Baudrate von 9600 Baud und RS-232C-Signalpegeln, ausschließlich für den Zugriff durch Servicetools vorgesehen.
• Elektrischer ModuleBus: Unterstützt 1 x S800-E/A-Basiscluster mit bis zu 12 S800-E/A-Einheiten und stellt einen maximalen Versorgungsstrom von 24 V (1,0 A) und 5 V (1,5 A) bereit.
• CEX-Bus-Erweiterung: Ermöglicht zusätzliche Kommunikationsmöglichkeiten mit Kapazität für bis zu 12 Kommunikationsschnittstelleneinheiten.

Installationsrichtlinien

• Grundplattenmontage: Richten Sie vor dem Einsetzen die mechanischen Codierungen des PM860-Prozessormoduls an den werkseitig voreingestellten Alpha-Codes der TP830-Grundplatte aus, um die Kompatibilität sicherzustellen und die Kontaktleiterbahnen zu schützen.
• Busausrichtung: Schieben Sie die benachbarten Grundplattenmodule vorsichtig zusammen, um eine durchgängige Verbindung über die ModuleBus- und CEX-Bus-Backplane-Verbindungen sicherzustellen.
• Stromversorgungsanschluss: Schließen Sie den primären 24-V-DC-Eingang an den vierpoligen Schraubklemmen-Stromversorgungsanschluss an den Leitungen L+ und L- an und richten Sie Statusschleifen über die Klemmenleitungen SA und SB ein, wenn redundante Konfigurationen verwendet werden.
• Speicherschutz: Stellen Sie sicher, dass eine interne oder externe Batterie-Backup-Einheit (z. B. die SB821) ordnungsgemäß angeschlossen ist, um den flüchtigen Speicher und die Konfigurationen bei plötzlichen Stromausfällen zu sichern.
