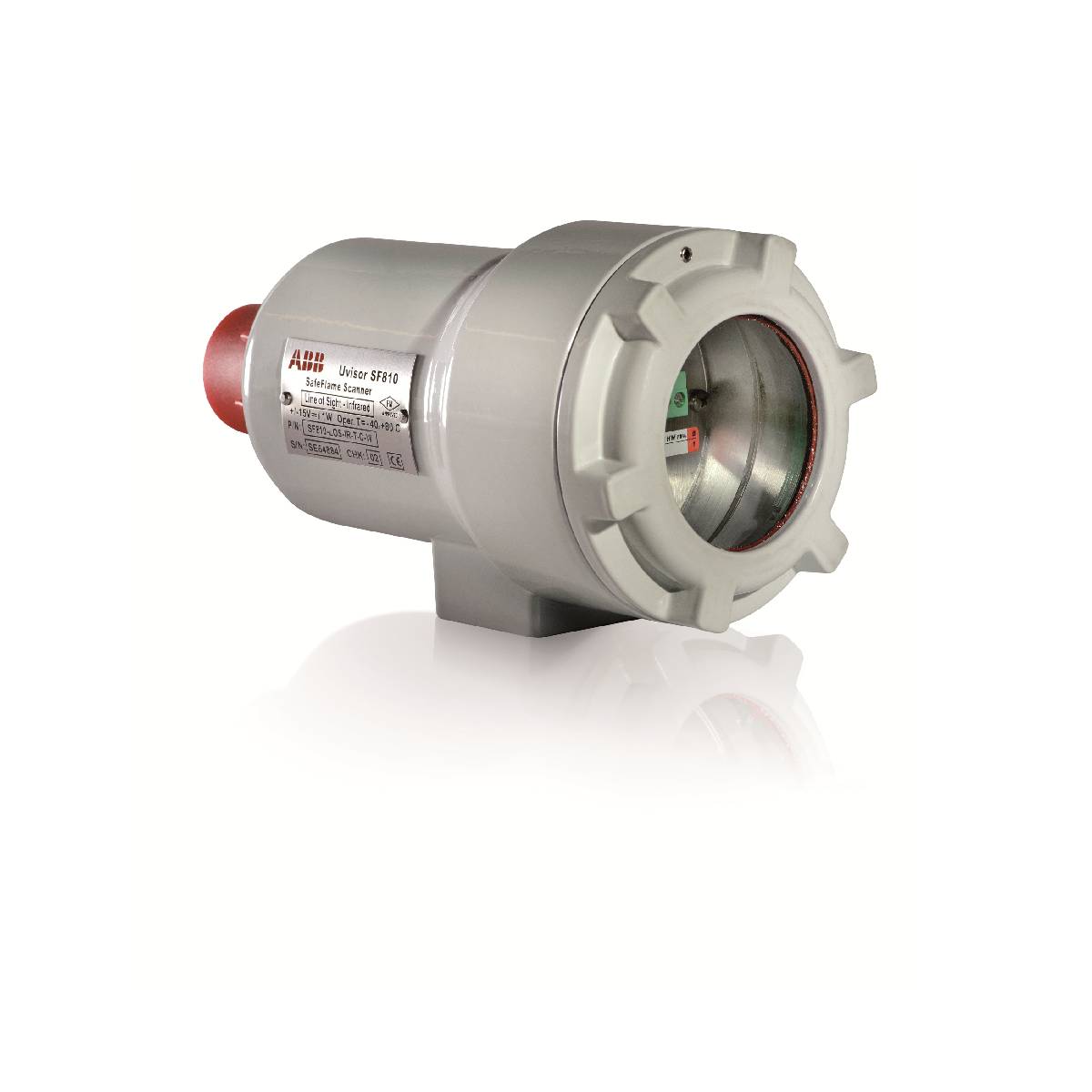

ABB SF810I-LOS-UVIR-T Uvisor SF810i integrierter sicherer Flammenscanner für mehrere Brennstoffe

Beschreibung

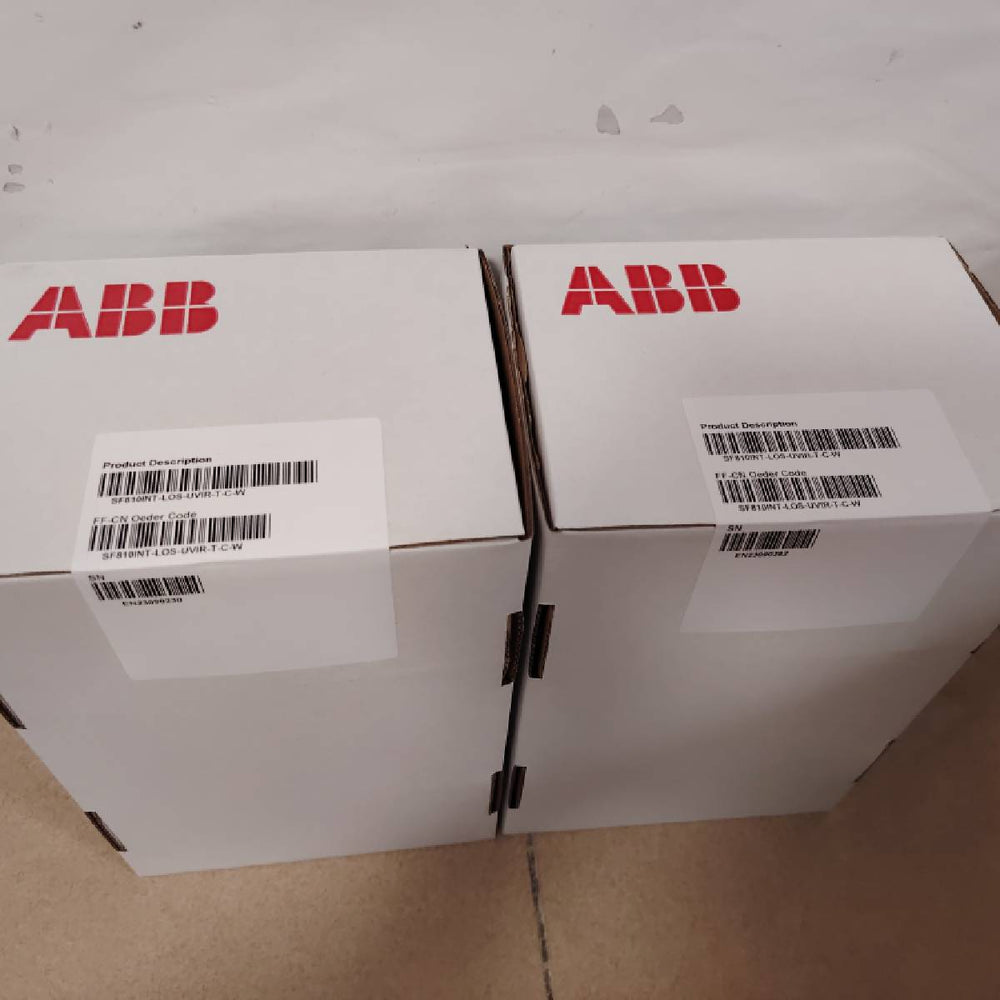

Der ABB SF810I-LOS-UVIR-T (SF810INT-LOS-UVIR-T-C-W ) ist ein fortschrittlicher integrierter sicherer Mehrstoff-Flammenwächter aus den Produktfamilien Uvisor SF810i und Symphony Plus. Dieses Modul fungiert als integrierter, eigenständiger intelligenter Verbrennungssensor und vereint die optische Detektionseinheit und den Signal分析prozessor in einem einzigen robusten Gehäuse. Es wurde für anspruchsvolle Mehrstoffbrenner entwickelt und verfügt über eine duale Sensorerfassung mit Festkörper-Sensoren für ultraviolette (UV) und infrarote (IR) Strahlung, um das Vorhandensein oder Fehlen einzelner Brennerflammen kontinuierlich zu überwachen. Über die reine Flammendetektion hinaus analysiert das Gerät kontinuierlich die Modulationsmerkmale der Flamme, um Echtzeittrends zur qualitativen Verbrennungsstabilität zu ermitteln. Es verfügt über eine optische Ausrichtung nach dem Sichtlinienprinzip (LOS), eine interne Anschlussplatine mit steckbaren Klemmenblöcken sowie eine integrierte Modbus-RTU-RS485-Kommunikationsverbindung zur Einbindung von Peripheriegeräten. Der Flammenwächter wird mit einer nominalen Eingangsspannung von 24 VDC betrieben, benötigt keine separate externe Auswerteeinheit und stellt sicherheitskritische Flammenrelaiskontakte sowie analoge Ausgänge zur Qualitätsüberwachung direkt am am Brenner montierten Gerät bereit.

Merkmale

• Integrierte All-in-One-Architektur mit optischen Sensoren und Mikroprozessorelektronik im Brennerkopf.
• Dualer Festkörper-Sensoraufbau mit UV- und IR-Sensor für die Unterscheidung verschiedener Brennstoffe sowie die Charakterisierung der Verbrennung von Kohle, Öl oder Gas.
• Konfiguration der optischen Ausrichtung nach dem Sichtlinienprinzip (LOS) für eine direkte Ausrichtung auf die Flamme.
• Native elektronische Kommunikation über integriertes Modbus RTU auf einer 2-Draht-RS485-Physikalebene.
• Direkte Konfigurationsverwaltung am Gerät über rohe Modbus-Register oder PC-basierte Softwareprogramme.
• Interner Aufbau der Klemmenblockmodule mit integrierter Anschlussplatine für eine unkomplizierte Verdrahtung vor Ort.

Anwendungen

• Mehrstoff-Industriebrenner für den unabhängigen oder gleichzeitigen Betrieb mit Gas, Öl und pulverisierter Kohle.
• Kontinuierliche Flammenüberwachung und Flammendetektion in industriellen Dampfkesseln und Feuerungen zur Stromerzeugung.
• Echtzeitüberwachung der qualitativen Verbrennungsdynamik der Flamme und der Brennerleistung.
• Integration in das Brennermanagementsystem (BMS) über direkt fest verdrahtete Flammensicherheitsrelais.

Bestellinformationen

Technische Spezifikationen

Anschlüsse/Schnittstellen

Installationsrichtlinien

• Schrauben Sie die Gehäuseabdeckung ab, um die integrierte interne Anschlussplatine für die Leiterzuordnung freizulegen.
• Verdrahten Sie die Stromversorgung und Kommunikationsleitungen mit den steckbaren Klemmenblöcken. Verwenden Sie für das 2-adrige RS485-Modbus-Netzwerk geschirmte Twisted-Pair-Kabel, um transiente Störungen zu minimieren.
• Montieren Sie das Gerät über die dafür vorgesehene mechanische Line-of-Sight-Flanschverbindung am Brenner-Sichtrohr und richten Sie die Baugruppe direkt auf die primäre Verbrennungszone des Ziels aus.
• Lassen Sie bei Betrieb in Umgebungen mit hoher thermischer Belastung Luft mit niedrigem Druck durch die Kühlmantelbaugruppe strömen, um das Fenster des Halbleitersensors vor Rußablagerungen und Überhitzung zu schützen.
