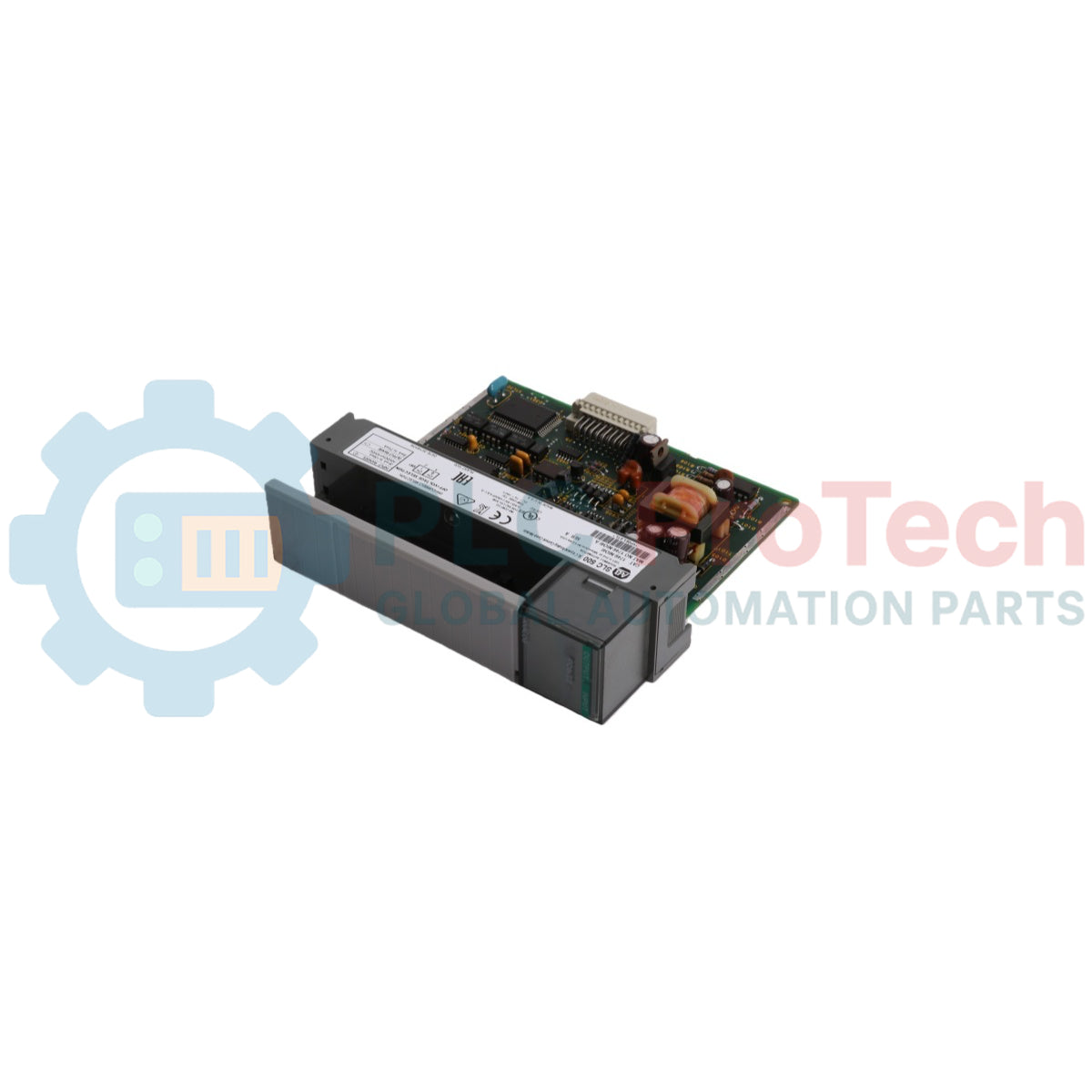

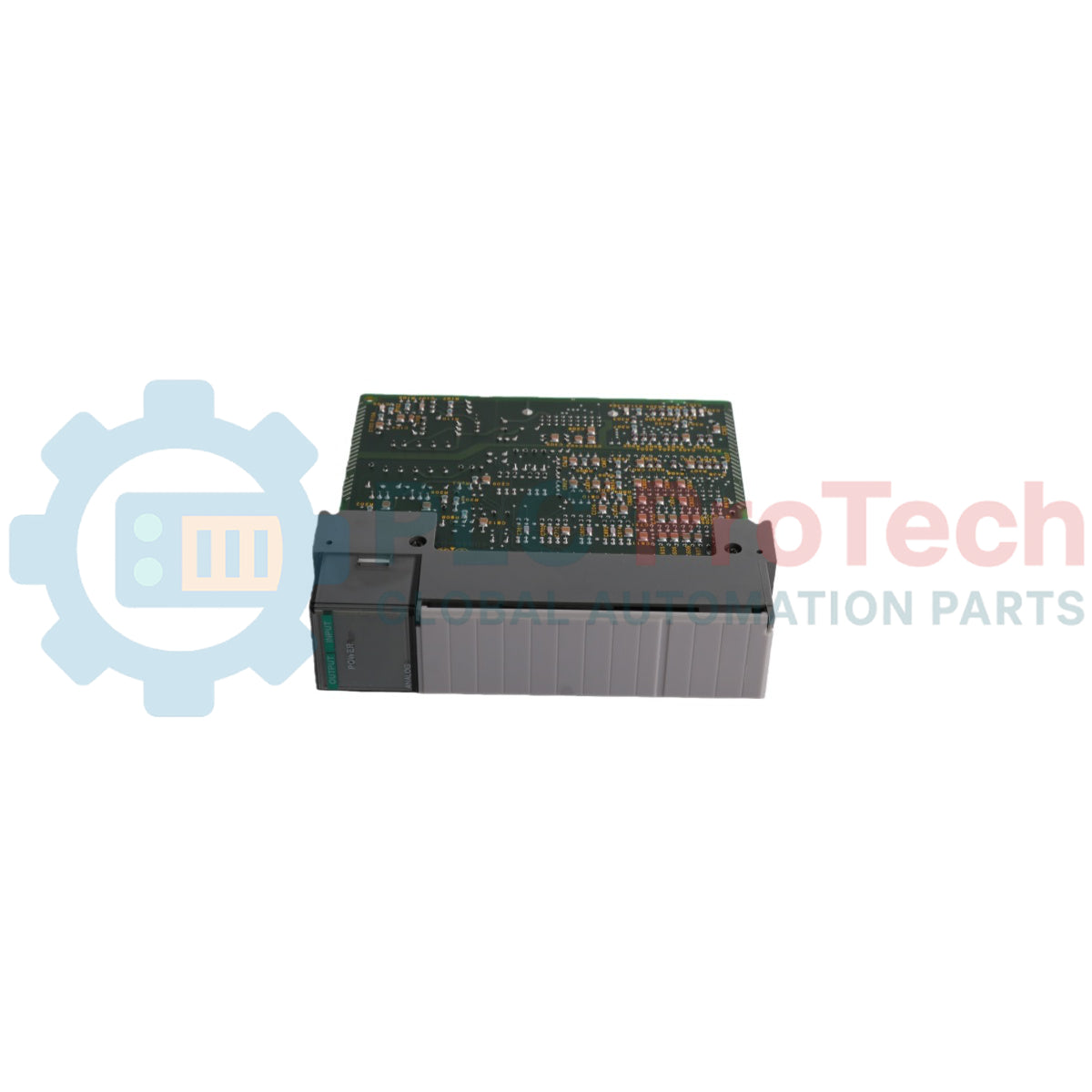

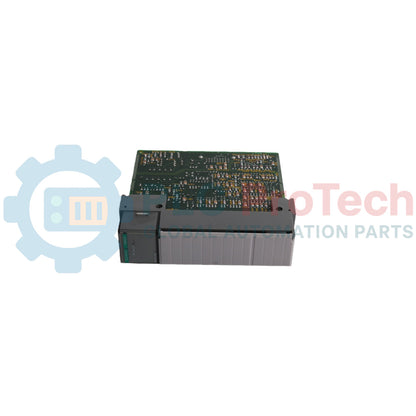

Allen-Bradley 1746-NIO4I SLC 500 kombiniertes Analog-I/O-Modul

Beschreibung

Der Allen-Bradley 1746-NIO4I ist ein analoges Kombinationsmodul mit 4 Kanälen für Eingänge und Ausgänge, das für den Einsatz mit speicherprogrammierbaren Steuerungen der SLC-500-Serie entwickelt wurde. Das Modul integriert zwei differentielle analoge Eingangskanäle und zwei analoge Stromausgangskanäle in einer Architektur mit nur einem Steckplatz, um Systemkosten zu senken und die Chassisgröße zu reduzieren. Jeder Eingangskanal kann über DIP-Schalter auf der Leiterplatte individuell für den Betrieb mit Spannungs- (-10 bis +10 V DC) oder Stromsignalen (-20 bis +20 mA) konfiguriert werden. Die Eingänge bieten eine Auflösung von 16 Bit mit digitaler Tiefpassfilterung (10 Hz bei 3 dB) zur Verbesserung der Störfestigkeit. Die Ausgänge bieten eine Wandlerauflösung von 14 Bit über einen Bereich von 0 bis 21 mA. Die Rückwandbusisolierung schützt die Steuerelektronik vor elektrischen Störungen auf der Feldseite.

Funktionen

• Kompakte Kombinationsarchitektur: Integriert 2 analoge Eingänge und 2 analoge Stromausgänge in einem einzigen Steckplatz eines 1746-Chassis.
• Hohe Signalauflösung: Bietet eine 16-Bit-A/D-Wandlung für Eingänge und eine 14-Bit-D/A-Wandlung für Ausgänge.
• Konfigurierbare Eingangssignale: DIP-Schalter auf der Leiterplatte ermöglichen die kanalspezifische Auswahl zwischen Spannungseingängen (-10 bis +10 V DC) und Stromeingängen (-20 bis +20 mA).
• Störfestigkeit: Die Tiefpassfilterung (10 Hz bei 3 dB) erzielt eine Gleichtaktunterdrückung von 105 dB bei 60 Hz.
• Abnehmbarer Klemmenblock: Enthält einen 1746-RT28-Klemmenblock, der den Modulaustausch ohne Trennen der Feldverdrahtung ermöglicht.
• Automatische Datenaktualisierung: Führt E/A-Aktualisierungen am Ende des Abtastzyklus automatisch aus, ohne spezielle Befehle im Kontaktplanprogramm zu benötigen.
• Elektrische Trennung: Bietet eine kontinuierliche Rückwandbus-zu-Feld-Trennung mit einer Nennspannung von 500 V DC.

Anwendungen

• Überwachung von Prozessvariablen und Regelung von Schleifen (z. B. Durchfluss-, Druck- und Temperaturmessumformer).
• Positionierung von Aktoren und Regelventilen mithilfe von Stromschleifen mit 0 bis 20 mA oder 4 bis 20 mA.
• Verteilte industrielle Automatisierung in SLC-500-SPS-Chassisinstallationen.

Technische Daten

Anschlüsse/Schnittstellen

Installationsrichtlinien

• Elektrische Sicherheit: Trennen Sie die Rückwandversorgung des SLC 500-Chassis und der Feldgeräte, bevor Sie das Modul installieren oder verdrahten.
• Modulplatzierung: Setzen Sie das Modul in einen beliebigen verfügbaren E/A-Steckplatz eines 1746-Chassis ein, außer Steckplatz 0 (für die CPU reserviert).

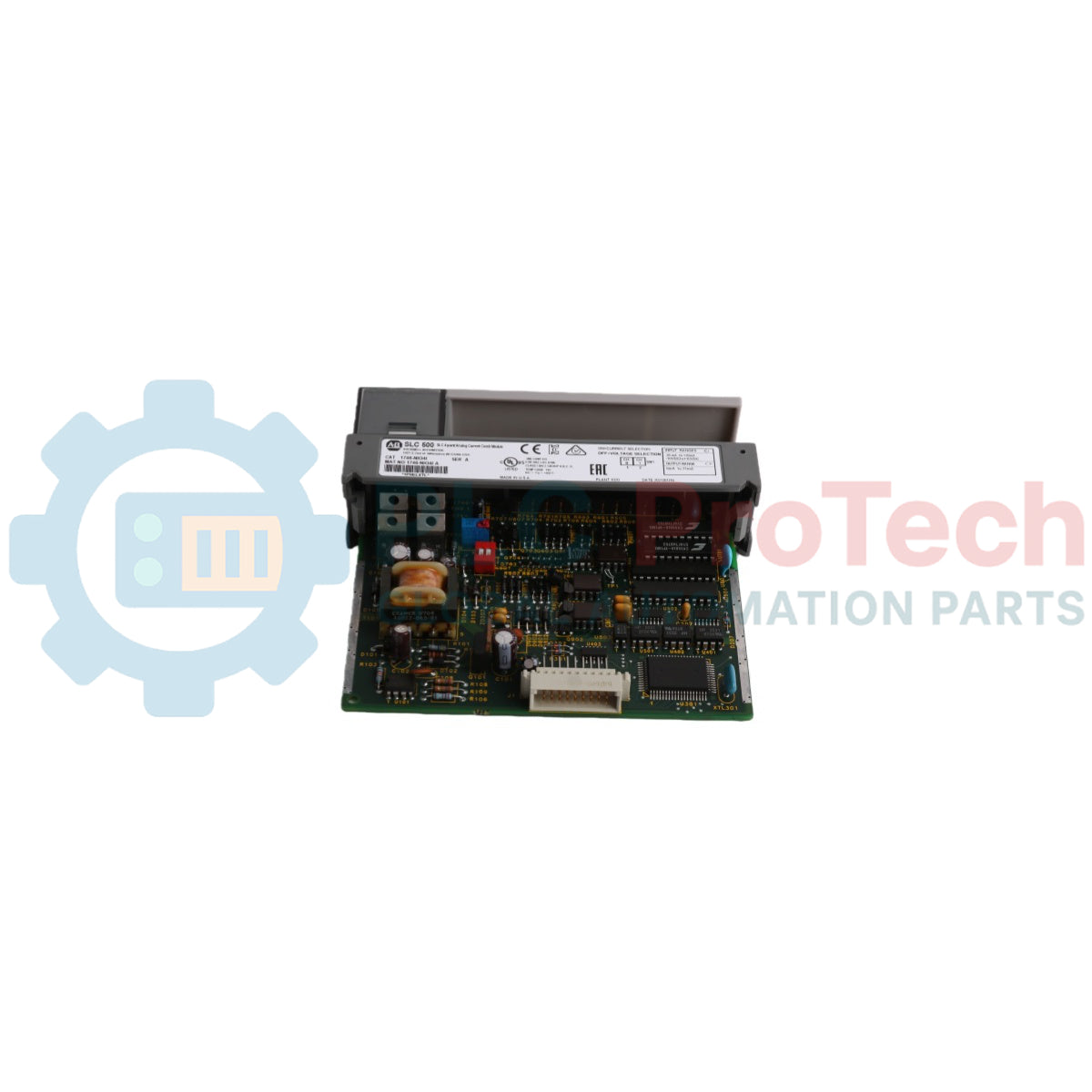

• Einstellung der Eingangs-DIP-Schalter: Stellen Sie die internen DIP-Schalter S1 und S2 vor der Installation für Stromeingänge auf CLOSED oder für Spannungseingänge auf OPEN.
• Kabelauswahl und Abschirmung: Verwenden Sie ein abgeschirmtes Twisted-Pair-Kabel Belden 8761. Verbinden Sie die Schirmungsdrainleitung des Kabels nur an einem Ende mit der Erdung.
• Leitungsführung: Halten Sie die Leitungen für analoge Signale von Hochspannungsstromkabeln und induktiven Lasten getrennt, um Störbeeinflussungen zu minimieren.
• Anzugsmoment der Klemmschrauben: Ziehen Sie die Klemmschrauben mit einem Anzugsmoment zwischen 0,7 und 0,9 Nm (6 bis 8 in-lbs) an, um ein Überdrehen zu vermeiden.
• Nicht verwendete Kanäle: Brücken Sie nicht verwendete Eingangskanäle mit ANL COM, um ein Floaten des Signals zu verhindern. Brücken Sie nicht verwendete Stromausgangsklemmen nicht.

Konformität und Zertifizierungen

• UL 508 gelistet
• CSA 22.2 Nr. 142 zugelassen (Gefahrenbereich Klasse I, Division 2)
• CE-konform (für zutreffende Richtlinien)
