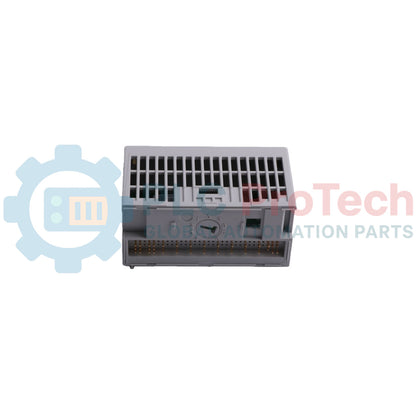

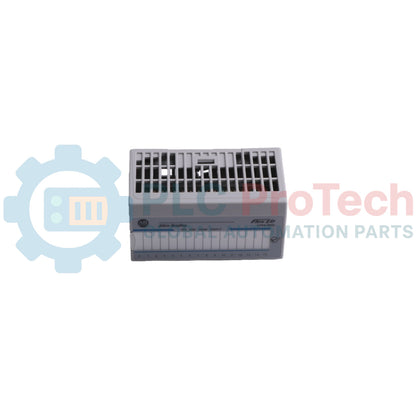

Allen-Bradley 1756-IB16 ControlLogix 16-Punkt-DC-Digitaleingangsmodul

Q: Was ist die Betriebsspannungskategorie des Geräts?

Das Gerät arbeitet mit einer 12/24-V-DC-Senkeingangskategorie und einem zulässigen Betriebsspannungsbereich von 10 bis 31,2 V DC.

Q: Wie viele Eingangspunkte und Gruppen stehen am Modul zur Verfügung?

Das Modul verfügt über 16 digitale Eingangspunkte, die in 2 galvanisch getrennte Gruppen mit jeweils 8 Punkten unterteilt sind.

Q: Welche Klemmenblockoptionen gibt es für die Feldverdrahtung?

Für die Feldverdrahtung werden abnehmbare Klemmenblockgehäuse verwendet, insbesondere die Modelle 1756-TBNH oder 1756-TBSH.

Q: Welchen Grad der elektrischen Isolierung bietet das Gerät?

Das Gerät bietet eine dauerhafte verstärkte Isolierung mit 250 V zwischen den Eingängen und der Rückwandplatine sowie eine dauerhafte Basisisolierung mit 250 V zwischen den Eingangsgruppen. Zwischen einzelnen Eingängen innerhalb einer Gruppe besteht keine Isolierung.

SKU 1756-IB16

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Allen-Bradley
Produkt-Nr.: 1756-IB16
Herkunftsland:Vereinigte Staaten
Produkttyp: Digitales Eingangsmodul
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 300g
Abmessungen: 140 mm x 145 mm x 35 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Allen-Bradley 1756-IB16 ist ein digitales ControlLogix-Eingangsmodul zur Anbindung von Feldsignalgeräten an ControlLogix-Systemsteuerungen. Das 1756-IB16 bietet 16 Senkeneingänge für einen Spannungsbereich von 10 bis 31,2 V DC (24 V DC nominal). Es verfügt über eine dauerhaft verstärkte Isolierung mit 250 V zwischen den Eingängen und der Rückwandplatine sowie eine Basisisolierung zwischen den Eingangsgruppen. Das für die Montage in einem einzelnen Steckplatz ausgelegte Modul verarbeitet Feldsignalzustände mit per Software konfigurierbaren Eingangsverzögerungsfiltern und Zeitstempelfunktionen.

Merkmale

16 digitale Eingangspunkte, konfiguriert in 2 Gruppen mit jeweils 8 Punkten.
Betriebsspannungsbereich von 10 bis 31,2 V DC mit einer Nennspannung von 24 V DC.
Per Software konfigurierbare Eingangsverzögerungszeiten für Zustandsübergänge von AUS zu EIN und von EIN zu AUS.
Zeitstempel der Eingänge mit einer Genauigkeit von +/-200 µs.
Elektronische, per Software konfigurierbare Modulcodierung.
Gehäuse des abnehmbaren Klemmenblocks (RTB) mit benutzerdefinierter mechanischer Codierung.
Verpolungsschutz.

Anwendungen

Schnittstelle für digitale Feldsignale in ControlLogix-SPS-Systemen.
Überwachung von Industriesensoren, Näherungsschaltern und Endschaltern.
Überwachung diskreter Zustände in Netzwerken der Fabrikautomation und Prozesssteuerung.
Hochzuverlässige Verarbeitung von DC-Eingangssignalen in explosionsgefährdeten Bereichen.

Technische Spezifikationen

Attribut	Spezifikation
Hersteller	Allen-Bradley / Rockwell Automation
Bestellnummer	1756-IB16
Eingänge	16 (8 Punkte pro Gruppe)
Spannungskategorie	12/24 V DC, Senke
Betriebsspannungsbereich	10...31,2 V DC
Eingangsspannung, nominal	24 V DC
Eingangsverzögerungszeit (AUS zu EIN)	Hardwareverzögerung: 290 µs nominal / 1 ms max. + Filterzeit Vom Benutzer auswählbare Filterzeit: 0 ms, 1 ms oder 2 ms
Eingangsverzögerungszeit (EIN zu AUS)	Hardwareverzögerung: 700 µs nominal / 2 ms max. + Filterzeit Vom Benutzer auswählbare Filterzeit: 0, 1, 2, 9 oder 18 ms
Stromaufnahme bei 5,1 V	100 mA
Stromaufnahme bei 24 V	2 mA
Gesamte Rückwandplatinenleistung	0,56 W
Leistungsaufnahme, max.	5,1 W bei 60 °C (140 °F)
Wärmeabgabe	17,39 BTU/h
Spannung im AUS-Zustand, max.	5V
Strom im AUS-Zustand, max.	1,5 mA
Strom im EIN-Zustand, min.	2 mA bei 10 V DC
Strom im EIN-Zustand, max.	10 mA bei 31,2 V DC
Einschaltstrom, max.	250 mA Spitze (abklingend auf < 37 % in 22 ms, ohne Aktivierung)
Eingangsimpedanz, max.	3,12 kΩ bei 31,2 V DC
Zyklische Aktualisierungszeit	200 µs...750 ms
Zustandsänderung	Per Software konfigurierbar
Zeitstempel der Eingänge	+/-200 µs
Isolationsspannung	250 V (dauerhaft), verstärkte Isolierung, zwischen Eingängen und Rückwandplatine 250 V (dauerhaft), Basisisolierung, zwischen Eingangsgruppen Keine Isolation zwischen einzelnen Eingängen
Modulcodierung	Elektronisch, per Software konfigurierbar
Gehäuse des abnehmbaren Klemmenblocks	1756-TBNH, 1756-TBSH
RTB-Codierung	Benutzerdefinierte mechanische Codierung
Schlitzbreite	1
Leiterkategorie	1
Drehmomentspezifikationen des Klemmenblocks	1756-TBNH: 1,36 N-m (12 lb-in)
Gehäusetyp	Keine (offene Bauform)
Temperaturcode	T3
Verpolungsschutz	Ja
Temperatur, in Betrieb	0...60 °C (32...140 °F)
Temperatur, nicht in Betrieb	-40...+85 °C (-40...+185 °F)
Relative Luftfeuchtigkeit	5...95 % nicht kondensierend
Schutzlackbeschichtet	Ja
Korrosive Atmosphäre	Schweregrad G3 gemäß ANSI/ISA 71.04-2013 Schweregrad CX gemäß IEC 60721-3-3:2019
Vibration	2 g @ 10...500 Hz
Stoß, in Betrieb	30 g
Stoß, außer Betrieb	50 g

Anschlüsse/Schnittstellen

Klemmenblockgehäuse	Drahtgröße
1756-TBNH	Einzeldrahtanschluss: 0.33...2.1 mm2 (22...14 AWG) massiver oder mehrdrähtiger Kupferdraht für 105 °C (221 °F) oder höher, maximale Isolierungsstärke 1.2 mm (3/64 in.). Schließen Sie an keiner Klemme mehr als einen Leiter an. Doppeldrahtanschluss: 0.33...1.3 mm2 (22...16 AWG) massiver oder mehrdrähtiger Kupferdraht für 105 °C (221 °F) oder höher, maximale Isolierungsstärke 1.2 mm (3/64 in.). Schließen Sie an keiner Klemme mehr als zwei Leiter an.
1756-TBSH	Einzeldrahtanschluss: 0.33...2.1 mm2 (22...14 AWG) massiver oder mehrdrähtiger, geschirmter Kupferdraht für 105 °C (221 °F) oder höher, maximale Isolierungsstärke 1.2 mm (3/64 in.).

Klemmenblockgehäuse

Drahtgröße

1756-TBNH

Einzeldrahtanschluss: 0.33...2.1 mm2 (22...14 AWG) massiver oder mehrdrähtiger Kupferdraht für 105 °C (221 °F) oder höher, maximale Isolierungsstärke 1.2 mm (3/64 in.). Schließen Sie an keiner Klemme mehr als einen Leiter an.

Doppeldrahtanschluss: 0.33...1.3 mm2 (22...16 AWG) massiver oder mehrdrähtiger Kupferdraht für 105 °C (221 °F) oder höher, maximale Isolierungsstärke 1.2 mm (3/64 in.). Schließen Sie an keiner Klemme mehr als zwei Leiter an.

1756-TBSH

Einzeldrahtanschluss: 0.33...2.1 mm2 (22...14 AWG) massiver oder mehrdrähtiger, geschirmter Kupferdraht für 105 °C (221 °F) oder höher, maximale Isolierungsstärke 1.2 mm (3/64 in.).

Installationsrichtlinien

Gehäuseausrichtung: Setzen Sie das Modul in einen beliebigen verfügbaren Steckplatz eines ControlLogix-Gehäuses ein und stellen Sie eine vollständige Verbindung mit der Backplane-Logikplatine sicher.
Mechanische Codierung: Stellen Sie die mechanischen Codierlaschen am abnehmbaren Klemmenblock 1756-TBNH oder 1756-TBSH so ein, dass sie an den Modulsteckplätzen ausgerichtet sind, um eine fehlerhafte Verdrahtung beim Austausch des Moduls zu verhindern.
Anzugsdrehmoment der Feldverdrahtung: Befestigen Sie die Anschlüsse der Signalleiter an den Schrauben des Klemmenblocks mit einem vorgeschriebenen Anzugsdrehmoment von 1.36 N-m (12 lb-in).
Trennung der Verdrahtung: Befolgen Sie die Richtlinien zur Führung von Leitern der Kategorie 1, um ausreichende Abstände zwischen Hochspannungsleitungen und Signalleitern sicherzustellen.

Konformität und Zertifizierungen

cULus: UL-gelistetes Industrie-Steuergerät, zertifiziert für die USA und Kanada (UL-Datei E65584); UL-gelistet für explosionsgefährdete Bereiche der Klasse I, Division 2, Gruppe A, B, C, D (UL-Datei E194810).
CE: Konform mit der EMV-Richtlinie der Europäischen Union 2014/30/EU (EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2) und der Niederspannungsrichtlinie 2014/35/EU (EN 61131-2).
RCM: Australisches Radiocommunications Act, konform mit EN 61000-6-4.
Ex: ATEX-Richtlinie der Europäischen Union 2014/34/EU, konform mit EN IEC 60079-0, EN IEC 60079-7; II 3 G Ex ec IIC T3 Gc; UL22ATEX2820X.
IECEx: IECEx-System, konform mit IEC 60079-0, IEC 60079-7; II 3 G Ex ec IIC T3 Gc; IECEx UL 22.0065X.
UKEx: Anhang 1 der UKEX-Verordnung 2016 Nr. 1107; Zone-2-Klassifizierung gemäß UKEX-Verordnung 2016 Nr. 1107; UL22UKEX2602X.
FM: FM-zugelassenes Gerät zur Verwendung in explosionsgefährdeten Bereichen der Klasse I, Division 2, Gruppe A, B, C, D.
KC: Koreanische Registrierung von Rundfunk- und Kommunikationsgeräten, Artikel 58-2 Absatz 3.
UKCA: Konform mit 2016 Nr. 1091 (EMV), 2016 Nr. 1101 (Sicherheit), 2016 Nr. 1107 (Ex) und 2012 Nr. 3032 (RoHS).
Marokko: Konform mit dem Ministerialerlass Nr. 6404-15 (15. Oktober 2015) und Nr. 6404-15 (16. Juli 2015).
CCC: CCC 2020122309111998, CNCA-C23-01 explosionsgeschützte elektrische Produkte.

FAQ

Was ist die Betriebsspannungskategorie des Geräts?

Das Gerät arbeitet mit einer 12/24-V-DC-Senkeingangskategorie und einem zulässigen Betriebsspannungsbereich von 10 bis 31,2 V DC.

Wie viele Eingangspunkte und Gruppen stehen am Modul zur Verfügung?

Das Modul verfügt über 16 digitale Eingangspunkte, die in 2 galvanisch getrennte Gruppen mit jeweils 8 Punkten unterteilt sind.

Welche Klemmenblockoptionen gibt es für die Feldverdrahtung?

Für die Feldverdrahtung werden abnehmbare Klemmenblockgehäuse verwendet, insbesondere die Modelle 1756-TBNH oder 1756-TBSH.

Welchen Grad der elektrischen Isolierung bietet das Gerät?

Das Gerät bietet eine dauerhafte verstärkte Isolierung mit 250 V zwischen den Eingängen und der Rückwandplatine sowie eine dauerhafte Basisisolierung mit 250 V zwischen den Eingangsgruppen. Zwischen einzelnen Eingängen innerhalb einer Gruppe besteht keine Isolierung.
