Beschreibung

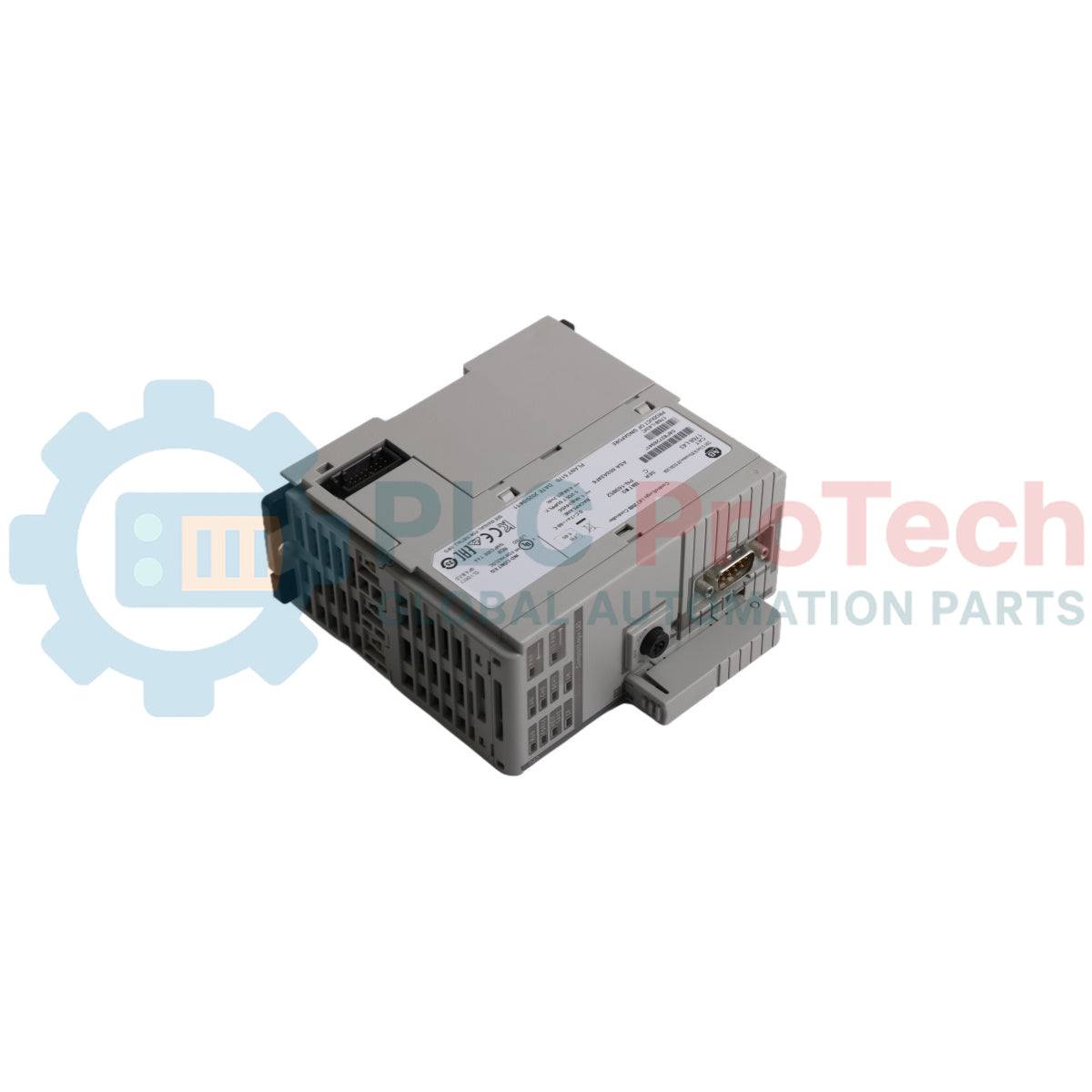

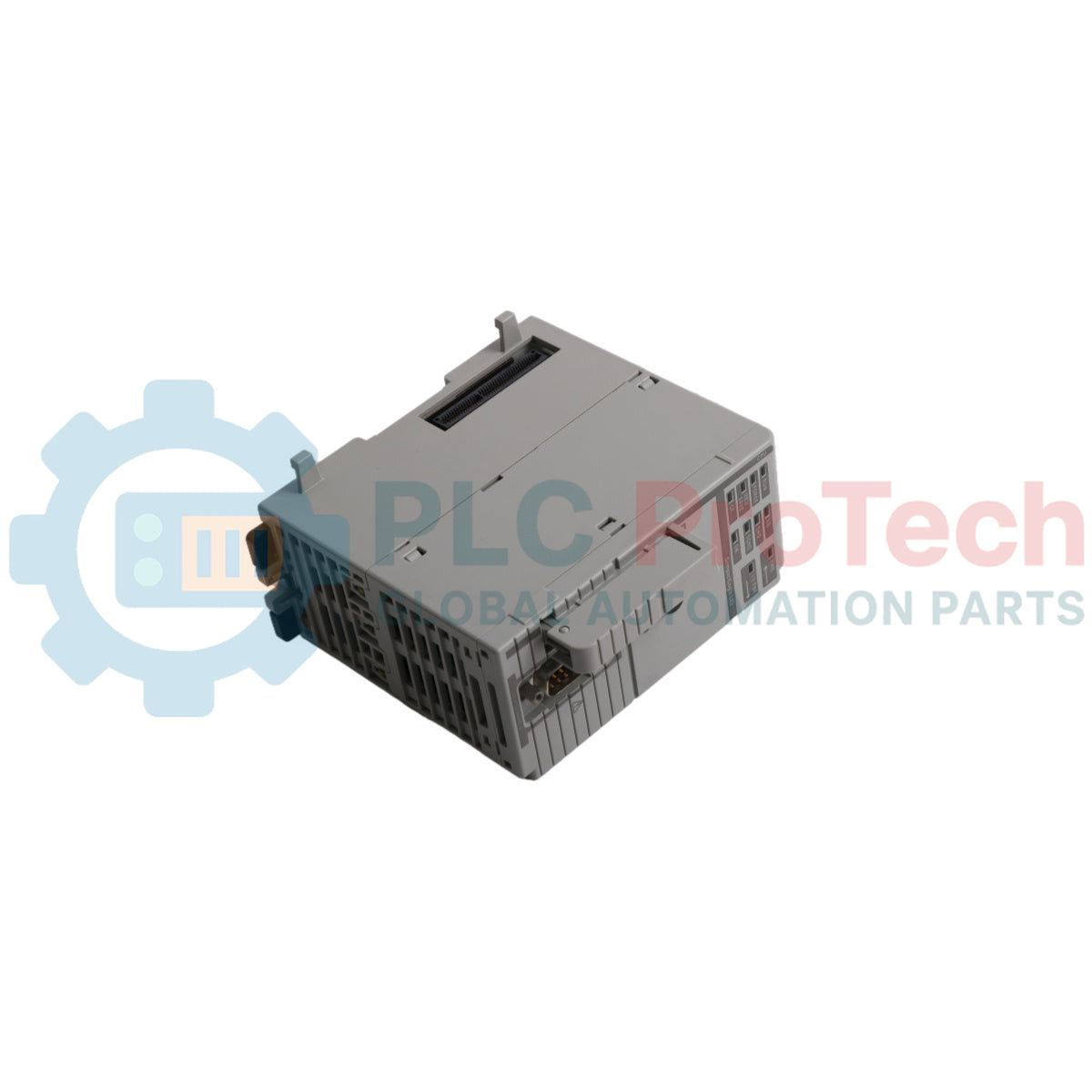

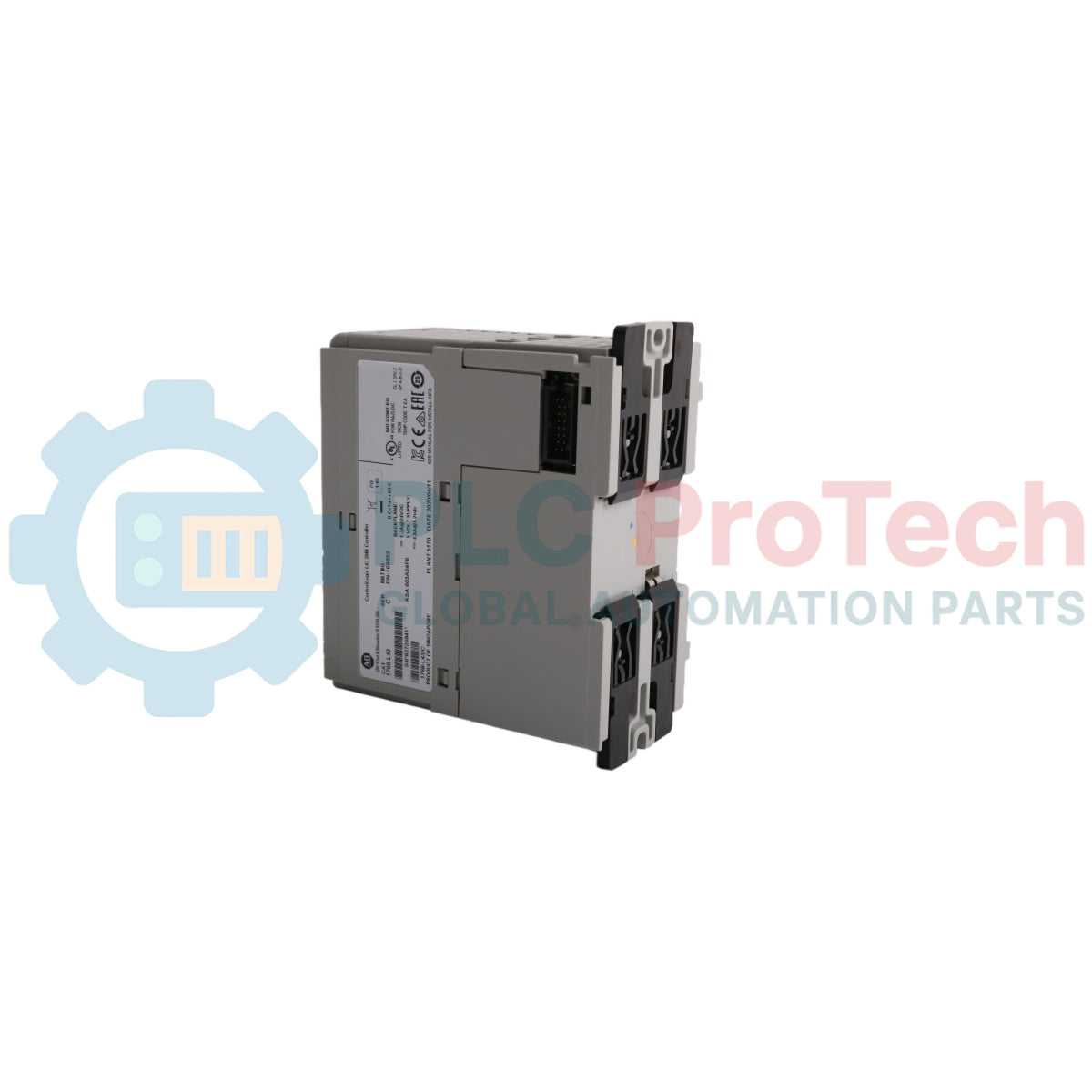

Der Allen-Bradley 1768-L43 ist eine leistungsstarke programmierbare Automatisierungssteuerung aus der CompactLogix-Familie, die speziell für eine zuverlässige Rechenleistung bei Maschinensteuerungs- und Bewegungsanwendungen entwickelt wurde. Diese Verarbeitungseinheit verfügt über eine Dual-Backplane-Architektur, die gleichzeitig sowohl 1768-Hochgeschwindigkeitskommunikations- oder Bewegungsmodule als auch 1769 Compact-I/O-Module aufnehmen kann und dadurch eine flexible und integrierte Plattformerweiterung ermöglicht. Das Gerät ist mit 2 MB integriertem nichtflüchtigem Anwenderspeicher ausgestattet und koordiniert komplexe Programmstrukturen in Kontaktplan, Structured Text, Funktionsbausteinsprache und Ablaufsprache. Industrielle Kommunikationsschleifen werden über einen integrierten seriellen RS-232-Anschluss unterstützt. Flexible Erweiterungsoptionen für EtherNet/IP-, ControlNet- und DeviceNet-Netzwerke ermöglichen nahtlose Verbindungen zu Feldgeräten, Mensch-Maschine-Schnittstellen und Unternehmensnetzwerken.

Merkmale

• Verwendet ein Dual-Backplane-Layout zur Unterstützung von bis zu zwei 1768-Modulen und sechzehn 1769-Modulen.
• Enthält 2 MB standardmäßigen integrierten Anwenderspeicher für umfangreiche Steuerungslogik und die Ausführung von Anwendungen.
• Bietet einen integrierten, nicht galvanisch getrennten seriellen RS-232-Kommunikationsanschluss mit Unterstützung für DF1- und ASCII-Protokolle.
• Verfügt über eine standardmäßige Stromversorgungsdistanz von 4 Modulen zur Optimierung der Systemstabilität.
• Unterstützt vielseitige Programmieraufgaben mit den Sprachen Kontaktplan, Structured Text, Funktionsbausteinsprache und Ablaufsprache.

Anwendungen

• Synchronisierte Mehrachs-Bewegungssteuerung und präzise Positionsabläufe für Roboter.
• Maschinen für Montage- und Verpackungslinien, die eine schnelle lokale und verteilte I/O-Ausführung erfordern.
• Prozesssteuerung in Anlagen mit Kommunikationsstrukturen über mehrere Netzwerke.

Technische Daten

Installationsrichtlinien

• Montieren Sie das Gerät direkt auf einer sauberen industriellen DIN-Schiene oder befestigen Sie es mithilfe der vorgesehenen Montagebohrungen an einer Innenwand des Schaltschranks.
• Positionieren Sie das Prozessormodul in einem maximalen Abstand von 4 Modulsteckplätzen zur zugehörigen 1768-Stromversorgung des Systems.
• Platzieren Sie alle 1768-Hochgeschwindigkeitserweiterungs-, Bewegungs- oder Kommunikationsmodule direkt zwischen der Stromversorgung und dem Controller.
• Bringen Sie lokale 1769-I/O-Module an der rechten Seite der 1768-Backplane-Struktur an. Stellen Sie sicher, dass zusätzliche I/O-Bänke ihre eigenen dedizierten Stromversorgungen verwenden.
