Allen-Bradley

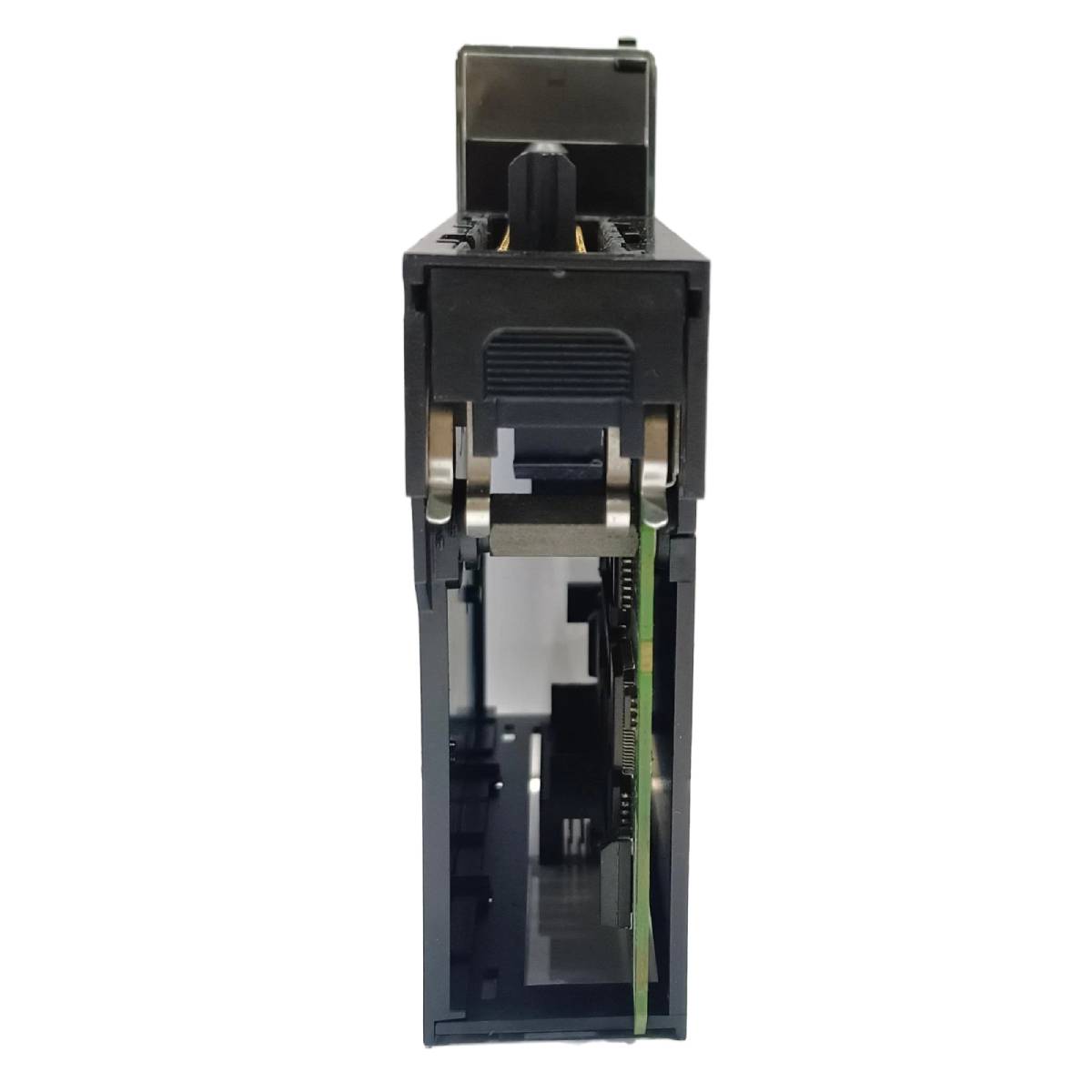

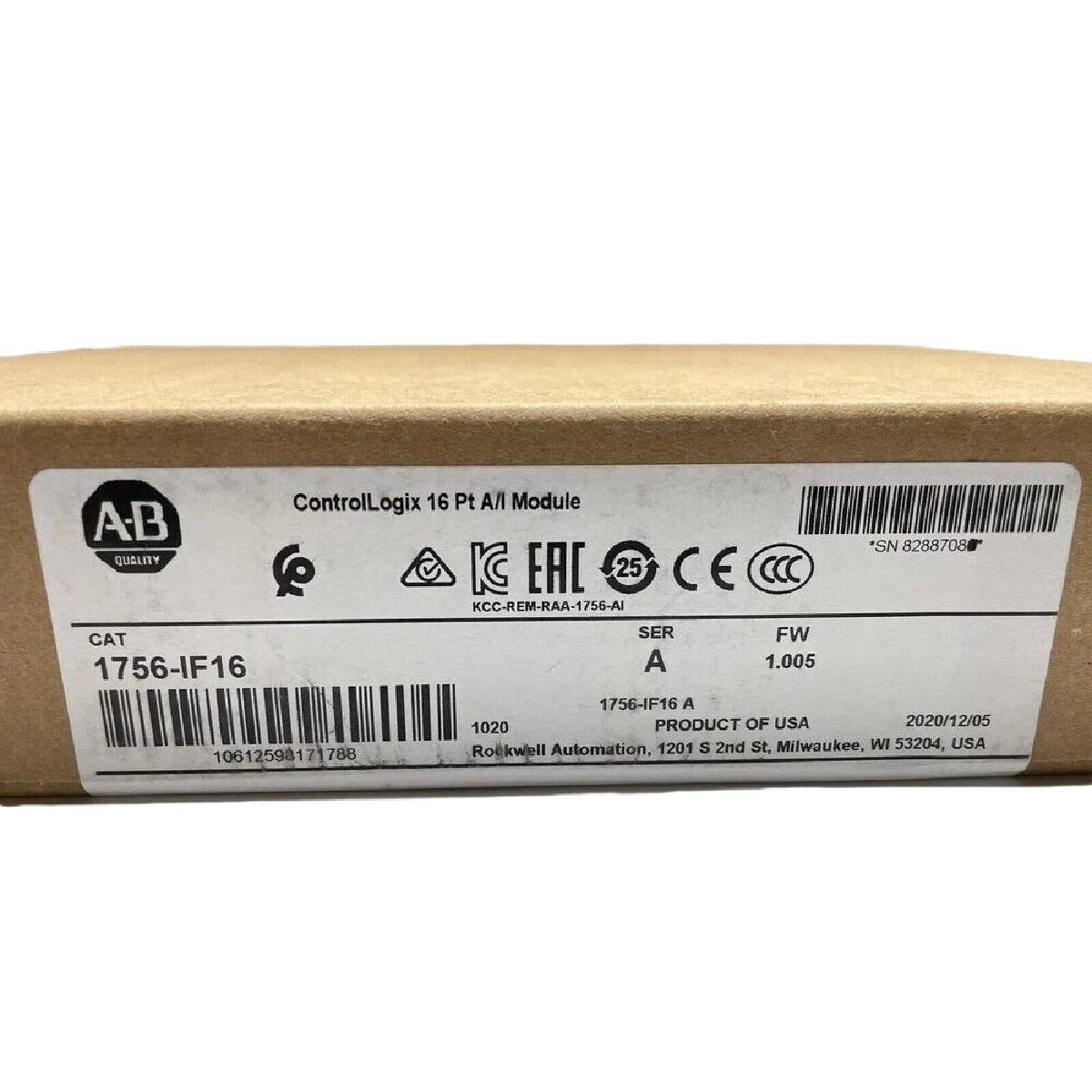

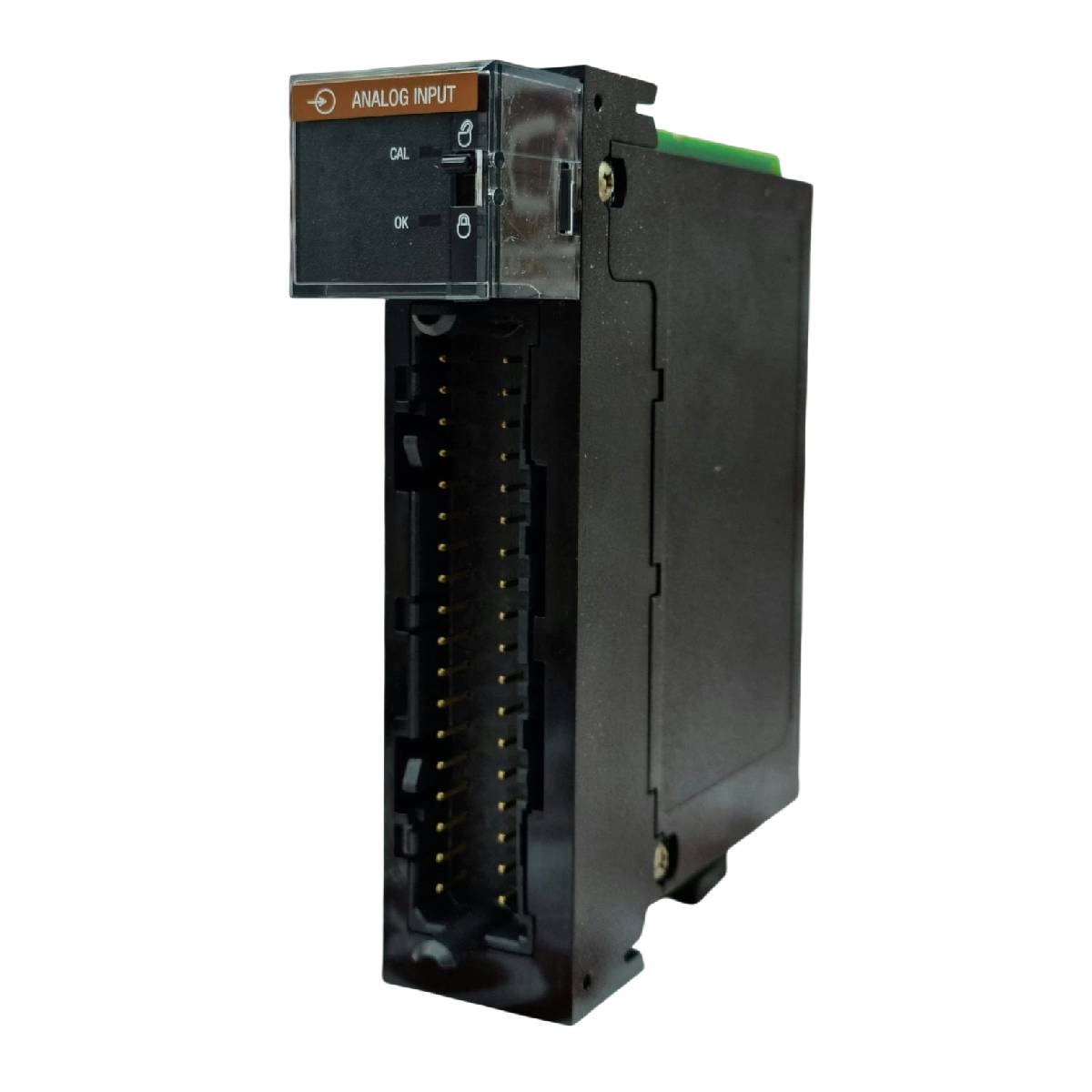

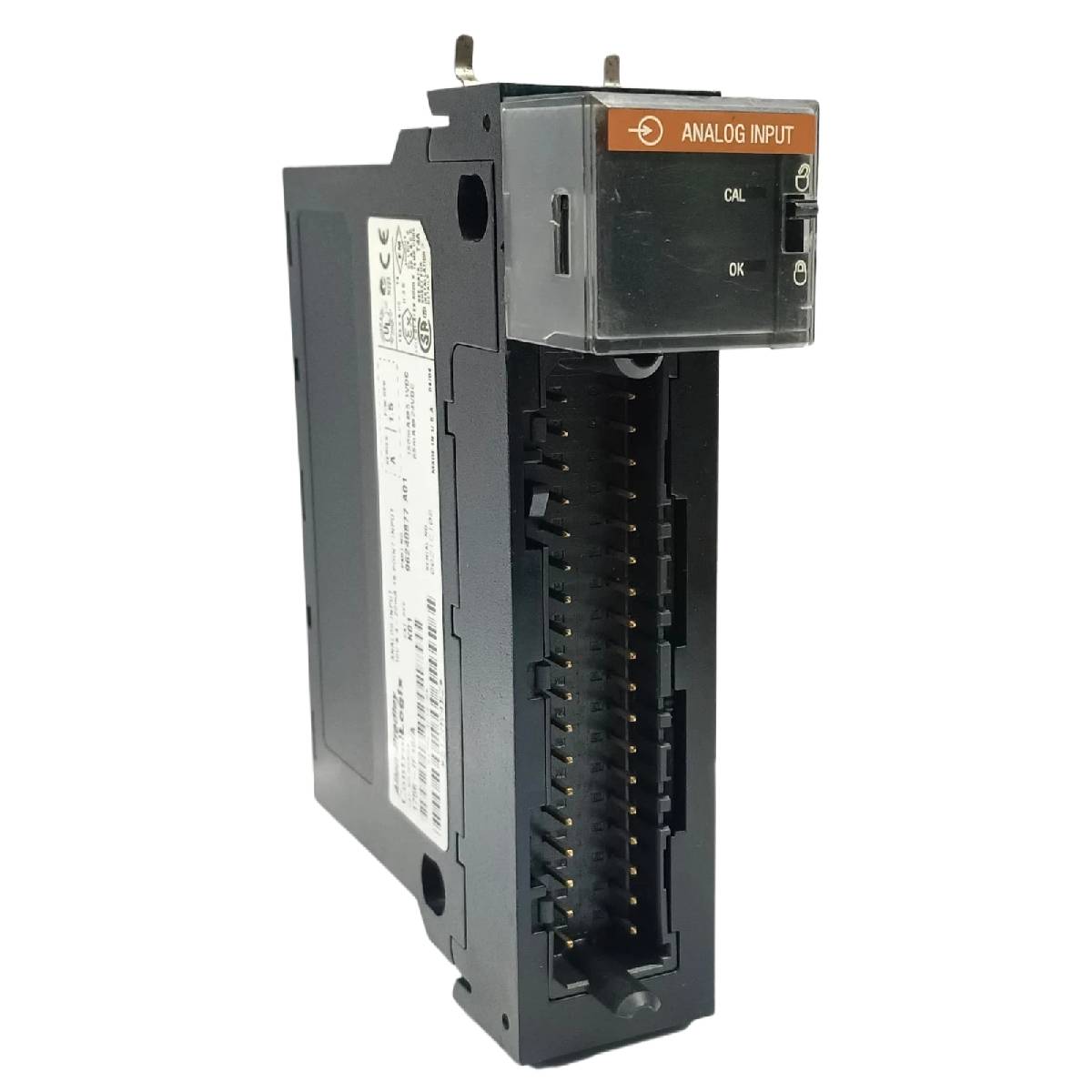

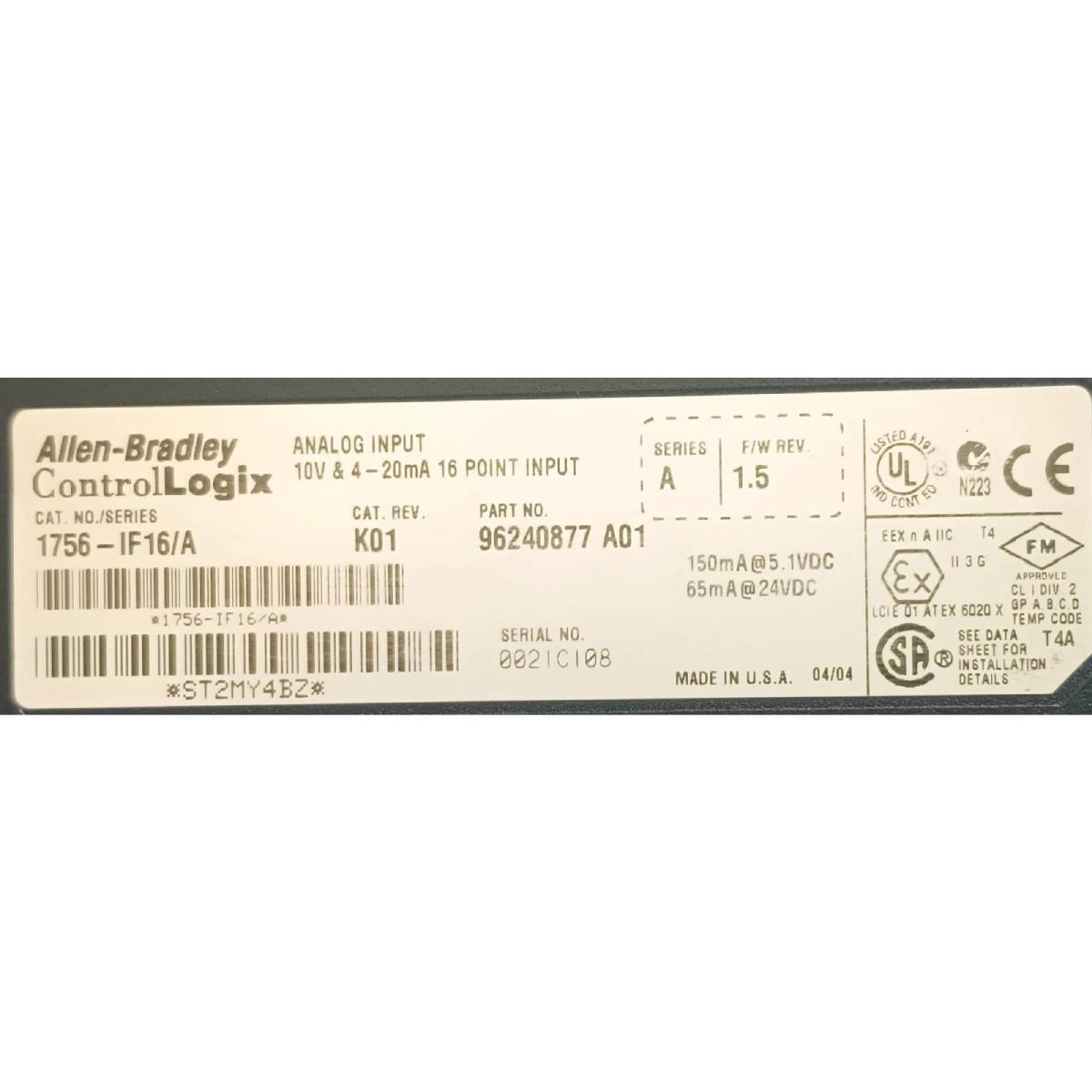

Allen-Bradley 1756-IF16 ControlLogix Analog-Eingangsmodul

SKU 1756-IF16

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Allen-Bradley
Produkt-Nr.: 1756-IF16
Herkunft Vereinigte Staaten
Produkttyp: Analogeingangsmodul
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 0.25 kg
Abmessungen: 35 x 145 x 140 mm (B x H x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Das Allen-Bradley 1756-IF16 ist ein nicht isoliertes analoges Spannungs- und Stromeingangsmodul für ControlLogix, das analoge Feldsignale in digitale Daten zur Verarbeitung durch ControlLogix-Steuerungen umwandelt. Es bietet 16 massebezogene, 8 differentielle oder 4 Hochgeschwindigkeits-Differenzeingangskanäle mit wählbaren Eingangsbereichen einschließlich +/-10V, 0...10V, 0...5V und 0...20 mA. Durch den Betrieb über die ControlLogix-Rückwandplatine mithilfe der Producer/Consumer-Technologie ermöglicht das 1756-IF16 eine effiziente gemeinsame Nutzung von Eingangsdaten durch mehrere Steuerungen im Netzwerk, ohne separate Abfragemechanismen zu benötigen.

Merkmale

Unterstützt 16 massebezogene, 8 differentielle oder 4 Hochgeschwindigkeits-Differenzeingangskanäle
Wählbare Eingangsbereiche: +/-10V DC, 0...10V DC, 0...5V DC und 0...20 mA DC
Integrierte digitale Filterung und Eingangsskalierung auf technische Einheiten
Echtzeitabtastung mit anpassbaren Kanalabtastgeschwindigkeiten
Erkennung von Unterbereich, Überbereich und Leitungsunterbrechung für jeden Kanal
Kompatibel mit Gehäusen für 36-polige abnehmbare Klemmenblöcke (RTB)

Anwendungen

Überwachung der Prozesssteuerung in Öl-, Gas- und Chemieanlagen
Systeme zur Überwachung von Temperatur, Druck und Durchfluss
Analoge Signalverarbeitung in der Fabrikautomation
Überwachung der Wasser- und Abwasseraufbereitung
Systeme zur Stromerzeugung und Energiemanagementsysteme

Technische Spezifikationen

Parameter	Spezifikation
Hersteller	Allen-Bradley / Rockwell Automation
Modell	1756-IF16
Modultyp	Nicht isoliertes analoges Eingangsmodul
Eingänge	16 massebezogene, 8 differentielle, 4 Hochgeschwindigkeits-Differenzeingänge
Eingangsbereiche	+/-10V DC, 0...10V DC, 0...5V DC, 0...20 mA DC
Auflösung	16 Bit
Rückwandplatinenstrom (5.1V DC)	150 mA
Rückwandplatinenstrom (24V DC)	65 mA
Gesamtleistung der Rückwandplatine	2.33 W
Verlustleistung	Spannung: 2.3 W / Strom: 3.3 W
Wärmeabgabe	Spannung: 7.84 BTU/hr / Strom: 11.25 BTU/hr
Isolationsspannung	250V dauerhaft, Basisisolierung, Eingänge zur Rückwandplatine
Betriebstemperatur	0 degC bis 60 degC
Lagertemperatur	-40 degC bis 85 degC
Relative Luftfeuchtigkeit	5% bis 95%, nicht kondensierend
Kompatibler RTB	1756-TBCH, 1756-TBS6H

Anschlüsse/Schnittstellen

Stecker-Pin	Funktion
Pin 1	Masse / Schirmung
Pin 2	IN-0 (+) Eingangskanal 0
Pin 4	IN-0 (-) / Rückleitung Kanal 0
Pin 3	IN-1 (+) Eingangskanal 1
Pin 5	IN-1 (-) / Rückleitung Kanal 1
Pin 6-34	Abwechselnde Signal- (+), Signal- (-) und gemeinsame Klemmen
Pin 35	Gemeinsam / Rückleitung
Pin 36	Masse / Schirmung

Installationsrichtlinien

Stellen Sie sicher, dass die Chassis-Stromversorgung ausgeschaltet ist, oder überprüfen Sie vor dem Einsetzen bzw. Entfernen des Moduls, dass der Bereich nicht explosionsgefährdet ist.
Setzen Sie das Modul in einen beliebigen verfügbaren Steckplatz eines ControlLogix-1756-Chassis ein.
Sichern Sie die Verdrahtung mithilfe eines zugelassenen 36-poligen abnehmbaren Klemmenblocks (1756-TBCH oder 1756-TBS6H).
Verwenden Sie für analoge Signalverbindungen geschirmte Twisted-Pair-Kabel, um EMI/RFI-Störungen zu reduzieren.
Verbinden Sie die Kabelschirme mit den vorgesehenen Schirmungserdungspunkten gemäß der Systemdokumentation.
Sorgen Sie für ausreichenden Abstand am Chassis, um eine ordnungsgemäße Kühlluftzirkulation zu gewährleisten.

Konformität und Zertifizierungen

UL-gelistete industrielle Steuerungstechnik
CSA-zertifizierte Prozesssteuerungstechnik
CE-gekennzeichnet gemäß den europäischen Richtlinien
RCM-Konformität für australische Funkkommunikation
KC-elektromagnetische Verträglichkeit, koreanische Klasse A

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Welche Eingangssignalbereiche werden vom Modul unterstützt?

Das Modul unterstützt die Eingangssignalbereiche ±10 V DC, 0…10 V DC, 0…5 V DC und 0…20 mA DC.

Welche abnehmbaren Klemmenblöcke sind mit dem Gerät kompatibel?

Es ist mit 36-poligen abnehmbaren Klemmenblöcken kompatibel, insbesondere mit dem 1756-TBCH (Käfigzugfederklemme) und dem 1756-TBS6H (Federklemme).

Bietet dieses Analogeingangsmodul eine Isolation zwischen den Kanälen?

Nein, dieses Modul ist nicht isoliert. Zwischen den Eingängen und der Rückwandplatine besteht eine dauerhafte Isolation von 250 V, jedoch keine Isolation zwischen den Kanälen.

Für welchen Betriebstemperaturbereich ist das Modul ausgelegt?

Der Betriebstemperaturbereich reicht von 0 °C bis 60 °C.
