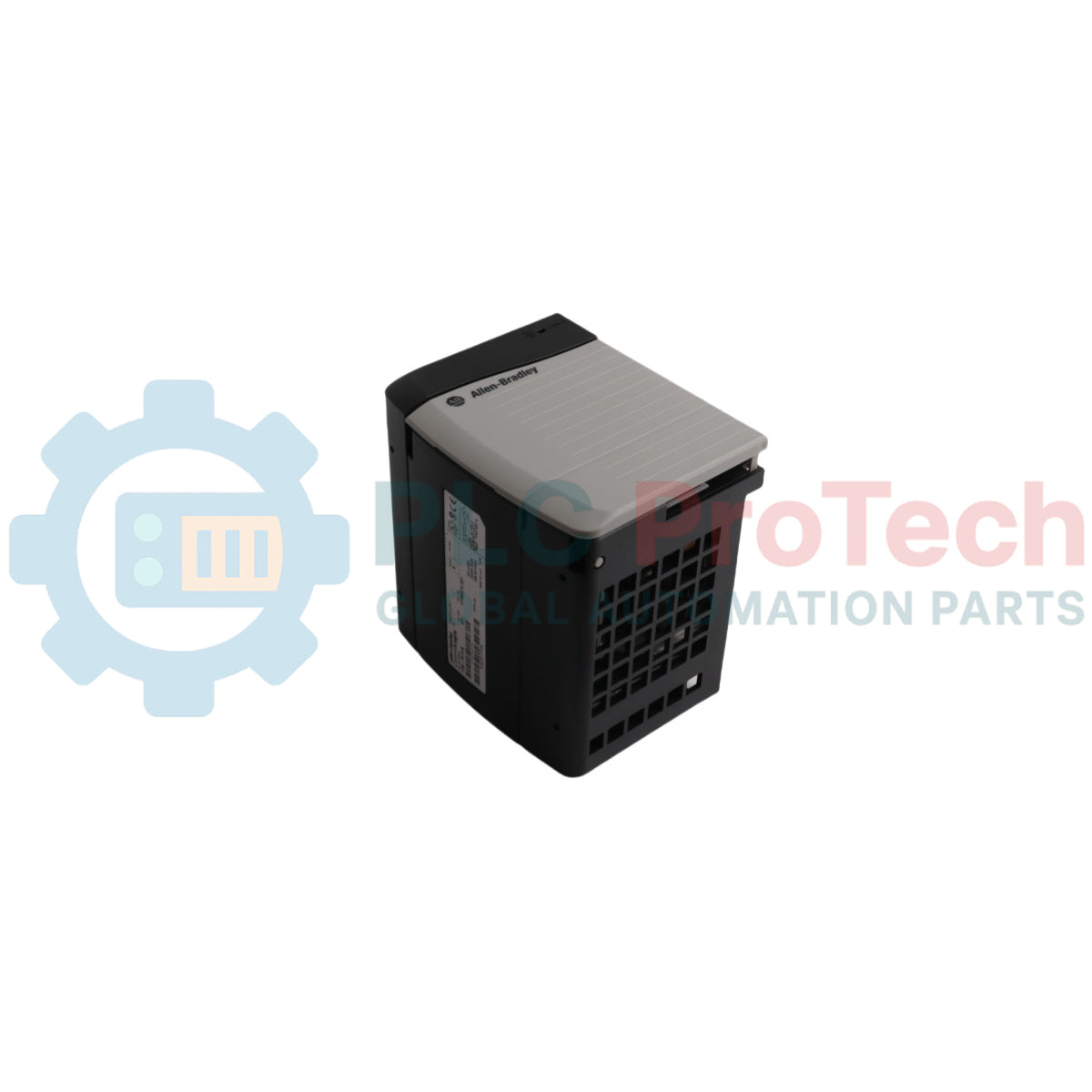

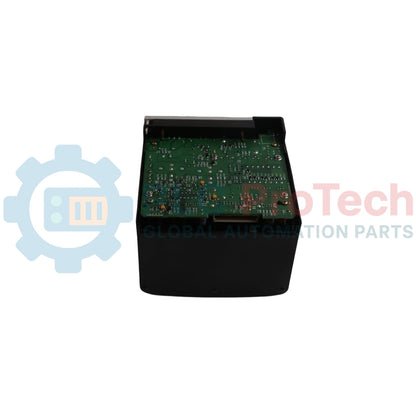

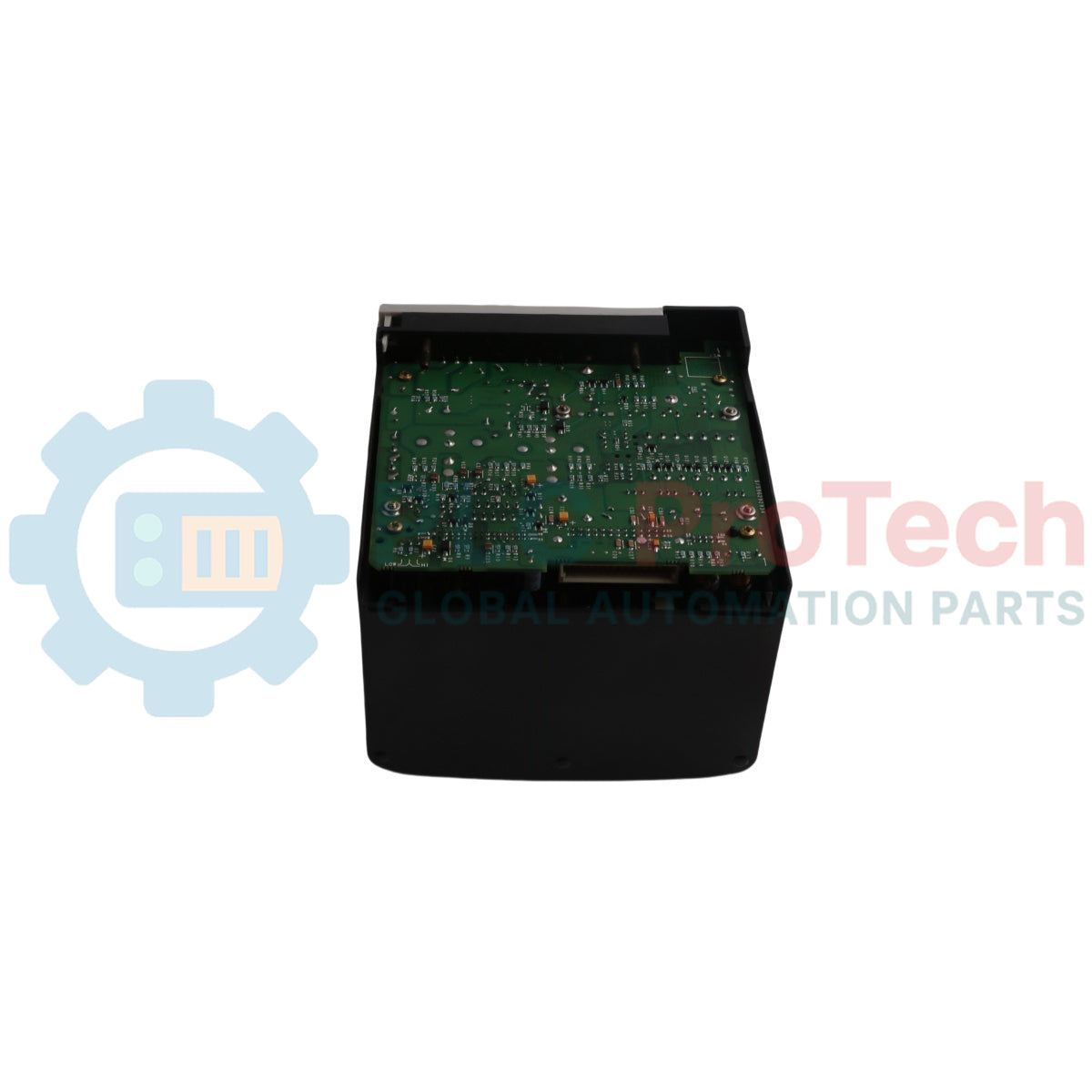

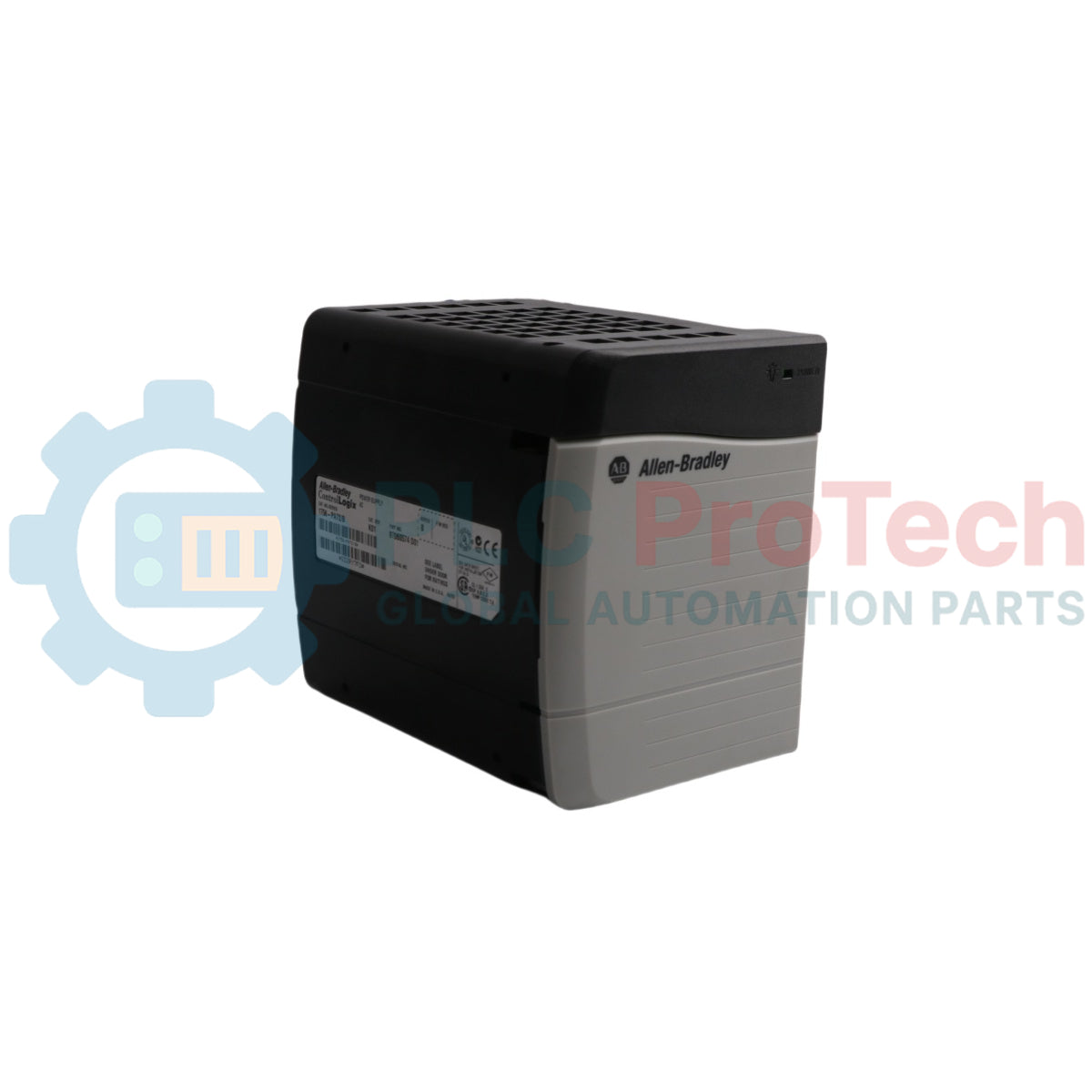

Allen-Bradley 1756-PA72 ControlLogix-Wechselspannungsnetzteil

Beschreibung

Das Allen-Bradley 1756-PA72 ist ein standardmäßiges AC-Netzteil zur Bereitstellung geregelter Rückwandplatinenleistung direkt für kompatible ControlLogix-Chassis. Bei einer nominalen Eingangsspannung von 120 V oder 240 V AC und 50/60 Hz liefert dieses Modul mehrschienige DC-Ausgänge über die Leitungen 24 V DC, 5,1 V DC, 3,3 V DC und 1,2 V DC zur Versorgung von Prozessor-, E/A- und Kommunikationsmodulen. Es verfügt über eine verstärkte Isolierung und gewährleistet eine dauerhafte Isolierung von 250 V zwischen dem Stromeingang und der Rückwandplatine, wodurch empfindliche Steuerschaltungen vor netzseitigen elektrischen Störungen geschützt werden. Das Gerät ist mit einem Gehäuse in offener Bauweise ausgestattet und wird direkt an der linken Seite des ControlLogix-Chassis montiert, wobei interne Kartenführungen eine präzise Ausrichtung ermöglichen.

Merkmale

• Automatische Eingangserkennung: Erkennt automatisch Eingangsspannungen von 120 V AC oder 240 V AC und passt sich daran an, ohne manuelle Steckbrückeneinstellungen.
• Unterstützung mehrerer Rückwandplatinen-Ausgänge: Liefert gleichzeitig Stromkapazitäten von 2,8 A bei 24 V, 10,0 A bei 5,1 V, 4,0 A bei 3,3 V und 1,5 A bei 1,2 V bis zu einer maximalen Gesamtleistung von 100 W.
• Hohe Isolationsspannung: Bietet eine dauerhaft ausgelegte verstärkte Isolierung mit 250 V zwischen dem Stromeingang und der System-Rückwandplatine.
• Optische Statusdiagnose: Eine integrierte grüne Betriebsanzeige-LED liefert sofortiges lokales visuelles Feedback zur ordnungsgemäßen Modulfunktion.
• Integrierter Schaltungsschutz: Unterstützt eine externe träge 15-A-Sicherung in ungeerdeten Leitungen zum Schutz interner Stromversorgungselemente.

Anwendungen

• Hauptstromversorgung des Chassis für industrielle Fabrikautomatisierungssysteme.
• Versorgung dezentraler E/A-Chassis in Kläranlagen, chemischen Verarbeitungsanlagen und Verpackungsbetrieben.
• Stromversorgung für Infrastrukturbaugruppen komplexer Maschinen mit hochdichten ControlLogix-Modulanordnungen.

Technische Spezifikationen

Anschlüsse und Schnittstellen

Alternative Modelle und Kompatibilität

Das Standardmodell 1756-PA72 ist mit denselben Chassis-Bauformen wie das Netzteil 1756-PA75 kompatibel, weist jedoch andere Grenzwerte für den Gesamtausgangsstrom auf (maximale Ausgangsleistung 75 W gegenüber 75-W-Grenzwerten der Rückwandplatine mit Abweichungen bei bestimmten Versorgungsschienen). Für Systeme mit erweiterten Temperaturprofilen oder erforderlichen Schutzbeschichtungen sind Standardgeräte kein Ersatz für Modelle mit K-Suffix (z. B. 1756-PA72K) oder Varianten der XT-Serie (z. B. 1756-PA30XT), die Betriebstemperaturbereiche von -25 °C bis +70 °C unterstützen.

Anwendungsfehler und technische Hinweise

Ein häufiges Risiko im Feld besteht darin, dass das vorübergehende Schutzetikett vor der Inbetriebnahme nicht von den oberen Lüftungsöffnungen des Netzteilgehäuses entfernt wird. Dieses Etikett darf ausschließlich während der Fertigung des Panels angebracht bleiben, um zu verhindern, dass Schwebeteilchen aus Metall in die Schaltkreise des Moduls gelangen. Der Betrieb des Moduls mit angebrachtem Etikett behindert die passive Luftkonvektion, führt zu einem Wärmestau über dem maximal zulässigen Umgebungsluftgrenzwert von 60 °C und verursacht vorzeitige elektrische Belastung oder eine Abschaltung des Moduls. Außerdem müssen Benutzer eine Reihenschaltung von Drähten an einzelnen Klemmen vermeiden; verwenden Sie für Konfigurationen mit mehreren Leitungen externe Verteilerblöcke.

Installationsrichtlinien

Überlegungen zur Installation

Vergewissern Sie sich vor der Installation des ControlLogix-AC-Netzteils, dass das Chassis ordnungsgemäß montiert und mit der Schutzerde verbunden ist. Trennen Sie vor Installations- oder Wartungsarbeiten alle eingehenden Stromquellen und befolgen Sie die geltenden Verfahren zur Sperrung und Kennzeichnung.

Montage

• Installieren Sie das Netzteil auf der linken Seite des ControlLogix-Chassis.
• Richten Sie die Leiterplatte an den Kartenführungen des Chassis aus.
• Schieben Sie das Modul vollständig in Position, bis es bündig mit der Chassisfront abschließt.
• Befestigen Sie das Gerät mit den oberen und unteren Montageschrauben.
• Lassen Sie die Schutzabdeckung angebracht, bis die Fertigung des Gehäuses abgeschlossen ist.

Stromverdrahtung

• Verwenden Sie Kupferleiter mit 14 AWG (2.5 mm2), die für mindestens 90 degC ausgelegt sind.
• Schützen Sie ungeerdete Stromanschlüsse mit einer träge auslösenden 15-A-Sicherung.
• Ziehen Sie die Anschlussklemmen mit 0.565 N.m (5 lb-in) fest.
• Schließen Sie nur einen Leiter pro Anschlussklemme an.
• Die Eingangsspannung wird automatisch erkannt und erfordert keine manuelle Spannungsauswahl.

Erdung und Sicherheit

• Überprüfen Sie vor dem Einschalten des Systems die ordnungsgemäße Chassis-Erdung.
• Schließen oder trennen Sie keine Verdrahtung, solange Spannung anliegt.
• Verhindern Sie, dass Metallspäne, Staub oder Schmutz während der Installation in das Netzteil gelangen.
• Stellen Sie für langfristige Zuverlässigkeit eine ausreichende Belüftung des Gehäuses sicher.

Prüfung der Statusanzeige

Die grüne Statusanzeige an der Frontplatte sollte während des normalen Betriebs dauerhaft leuchten.

Wenn die Anzeige ausgeschaltet ist:

• Überprüfen Sie die anliegende Netzspannung.
• Prüfen Sie die Belastungsanforderungen der Rückwandplatine.
• Setzen Sie das Netzteil wieder ordnungsgemäß in das Chassis ein.
• Ersetzen Sie das Gerät, wenn die Anzeige nach der Fehlersuche weiterhin ausgeschaltet bleibt.
