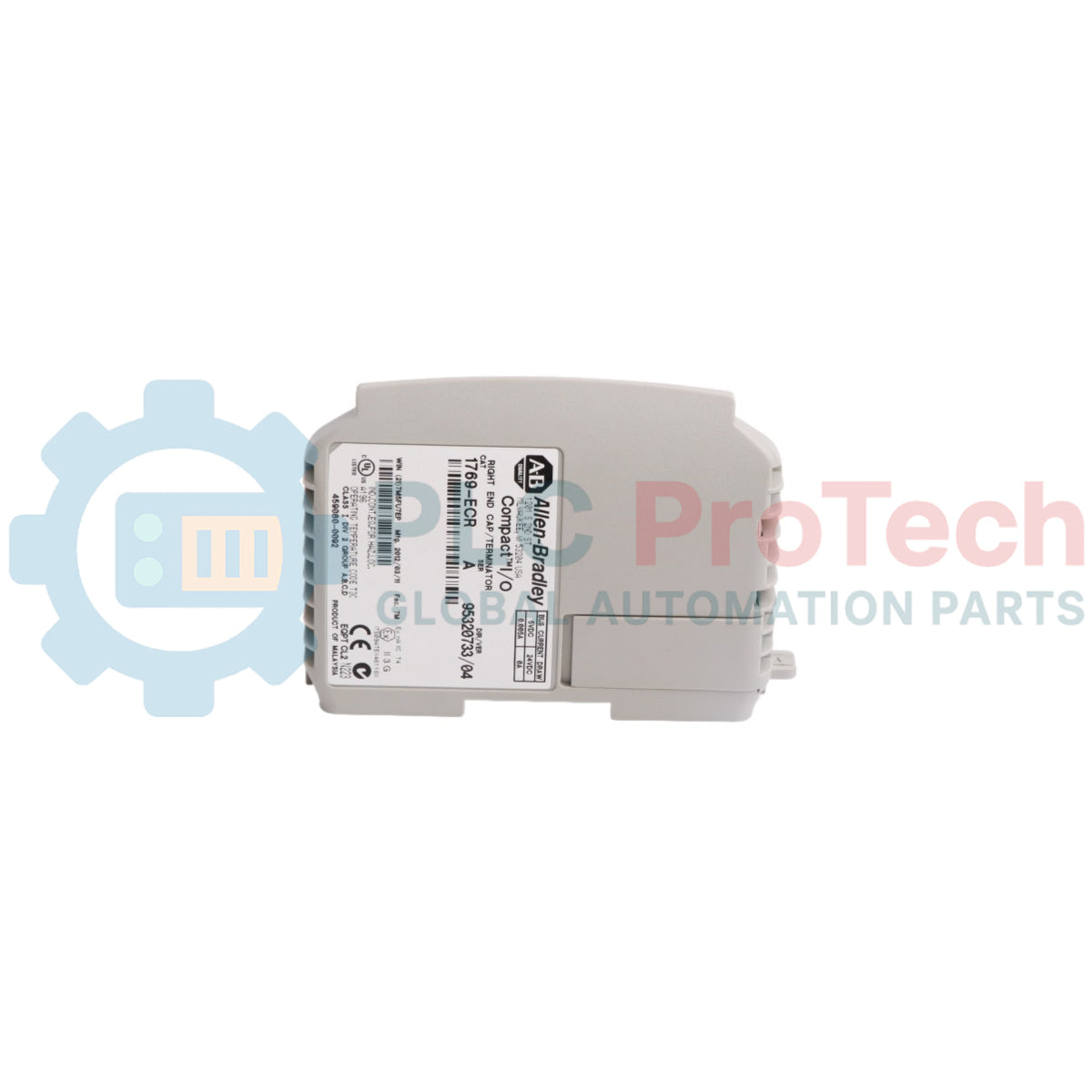

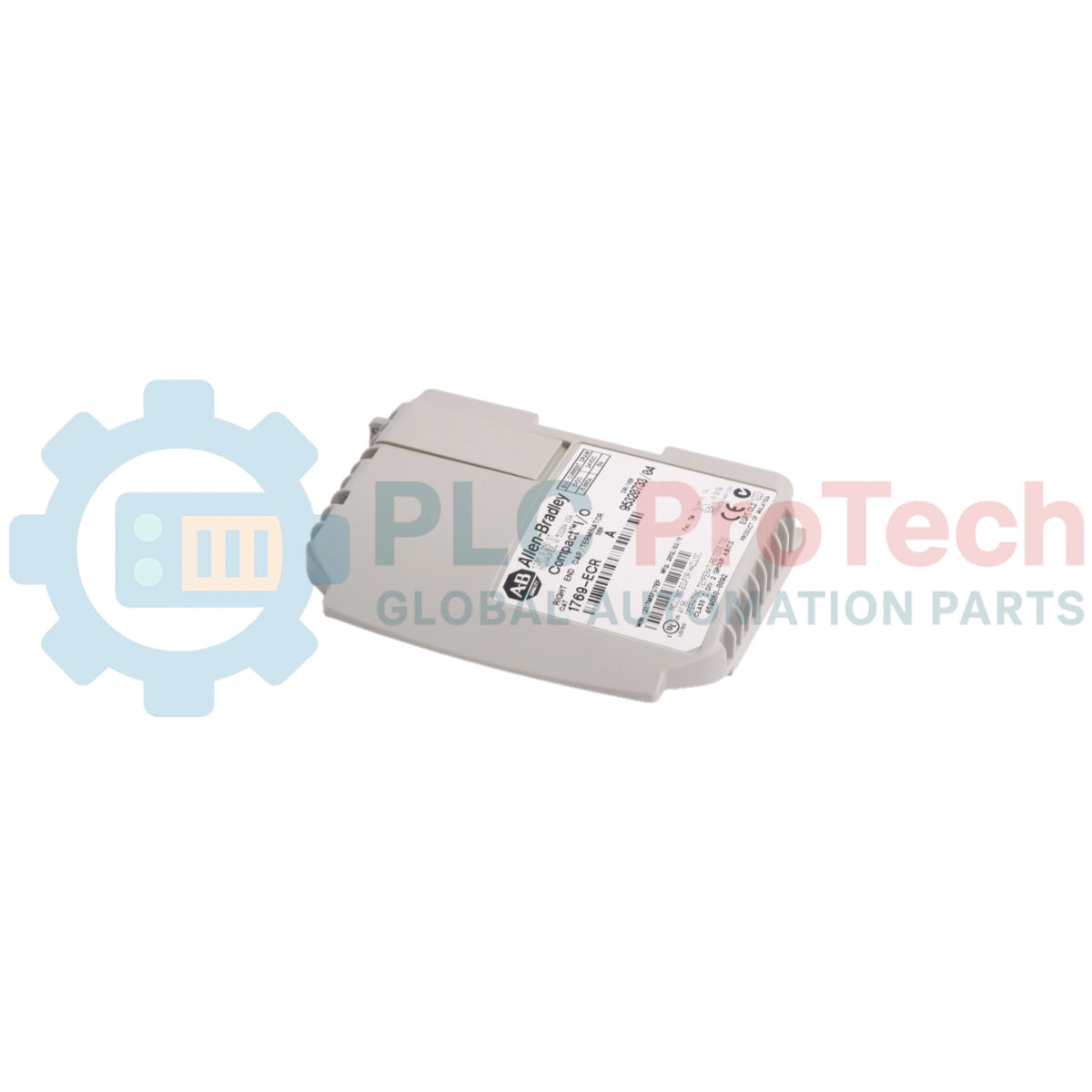

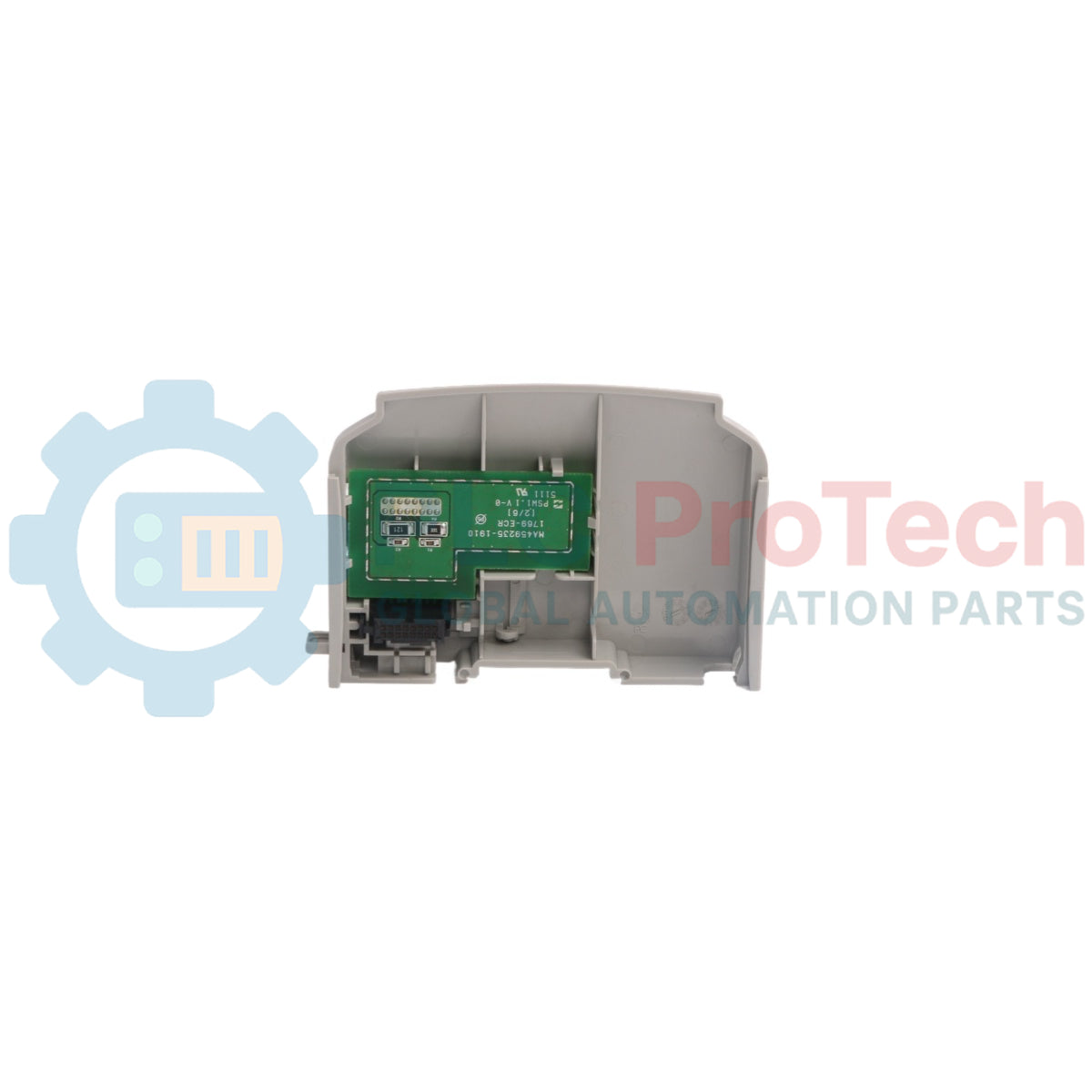

Allen-Bradley 1769-ECR Compact I/O rechte Abschlusskappe

Beschreibung

Der Allen-Bradley 1769-ECR ist eine rechte Endkappe und ein Abschlusswiderstand zur Verwendung mit der Topologie des Compact-I/O-Systems. Als wesentliche Komponente für die Systemintegrität schließt der 1769-ECR den internen Kommunikationsbus einer Compact-I/O-Erweiterungsbank oder eines Controller-Chassis ab, beispielsweise bei Systemen mit 1769-L32E-Controllern. Jede 1769-Compact-I/O-Plattform benötigt eine funktionsfähige Endkappe, um die Signalkontinuität über den Backplane-Bus sicherzustellen. Das Modul ist als Gerät in offener Bauweise für saubere industrielle Innenbereiche ausgelegt und muss in einem Schutzgehäuse montiert werden, das für die örtlichen Umgebungsgefahren geeignet ist.

Merkmale

• Busabschluss: Schließt den elektrischen Kommunikationsbus am rechten Ende einer 1769-Compact-I/O-Baugruppe ab.
• Direkte Backplane-Versorgung: Entnimmt direkt dem 5,1-V-DC-Backplane-Bus einen minimalen Strom von 5 mA und benötigt keine externen Stromanschlüsse.
• Integrierter Verriegelungsmechanismus: Sorgt über integrierte Schiebeverriegelungen für mechanische Stabilität und eine sichere Verriegelung an benachbarten I/O-Modulen.
• Erdung über DIN-Schiene: Erreicht durch direkten Kontakt mit einer ordnungsgemäß geerdeten DIN-Schiene automatisch eine strukturelle Erdung.

Anwendungen

• Systembusabschluss für Allen-Bradley-CompactLogix- und Compact-I/O-Architekturen.
• Fabrikautomation, Maschinensteuerung und verteilte I/O-Steuerungssysteme.
• Installationen in explosionsgefährdeten Bereichen, die Sicherheitszertifizierungen nach Class I, Division 2 oder Zone 2 erfordern.

Technische Daten

Installationsrichtlinien

• Montage auf DIN-Schiene: Montieren Sie das Modul direkt auf einer verzinkten, chromatierten und passivierten Stahl-DIN-Schiene, um einen niedrigen elektrischen Widerstand und eine zuverlässige Erdung sicherzustellen. Vermeiden Sie Aluminium- oder Kunststoffschienen, da diese korrodieren können oder sich ihre Erdungspfade verschlechtern können.
• Installation im Gehäuse: Installieren Sie das Modul in einem Gehäuse, für dessen Zugang ein Werkzeug erforderlich ist, das für Zone-2-Bereiche mindestens die Schutzart IP54 bietet und die Flammenausbreitungsklasse 5VA erfüllt.
• Schutz vor elektrostatischer Entladung: Vermeiden Sie es, während der Montage die internen Anschlussstifte oder Leiterbahnen zu berühren. Arbeiten Sie an einem ESD-sicheren Arbeitsplatz oder tragen Sie bei der Handhabung des Geräts ein geerdetes Antistatikarmband.
• Busanschluss: Schieben Sie die Endkappe fest in die rechte Seite des letzten I/O-Moduls und sichern Sie den Kommunikationspfad mit dem integrierten Verriegelungsmechanismus.

Konformität und Zertifizierungen

• Class I, Division 2, Groups A, B, C, D
• UKEX (II 3 G Ex ec IIC T4 Gc; Certificate: UL22UKEX2516X)
• ATEX (II 3 G Ex ec IIC T4 Gc; Certificate: DEMKO 12 ATEX 1116807X)
• IECEx (Ex ec IIC T4 Gc; Certificate: IECEx UL 21.0112X)
