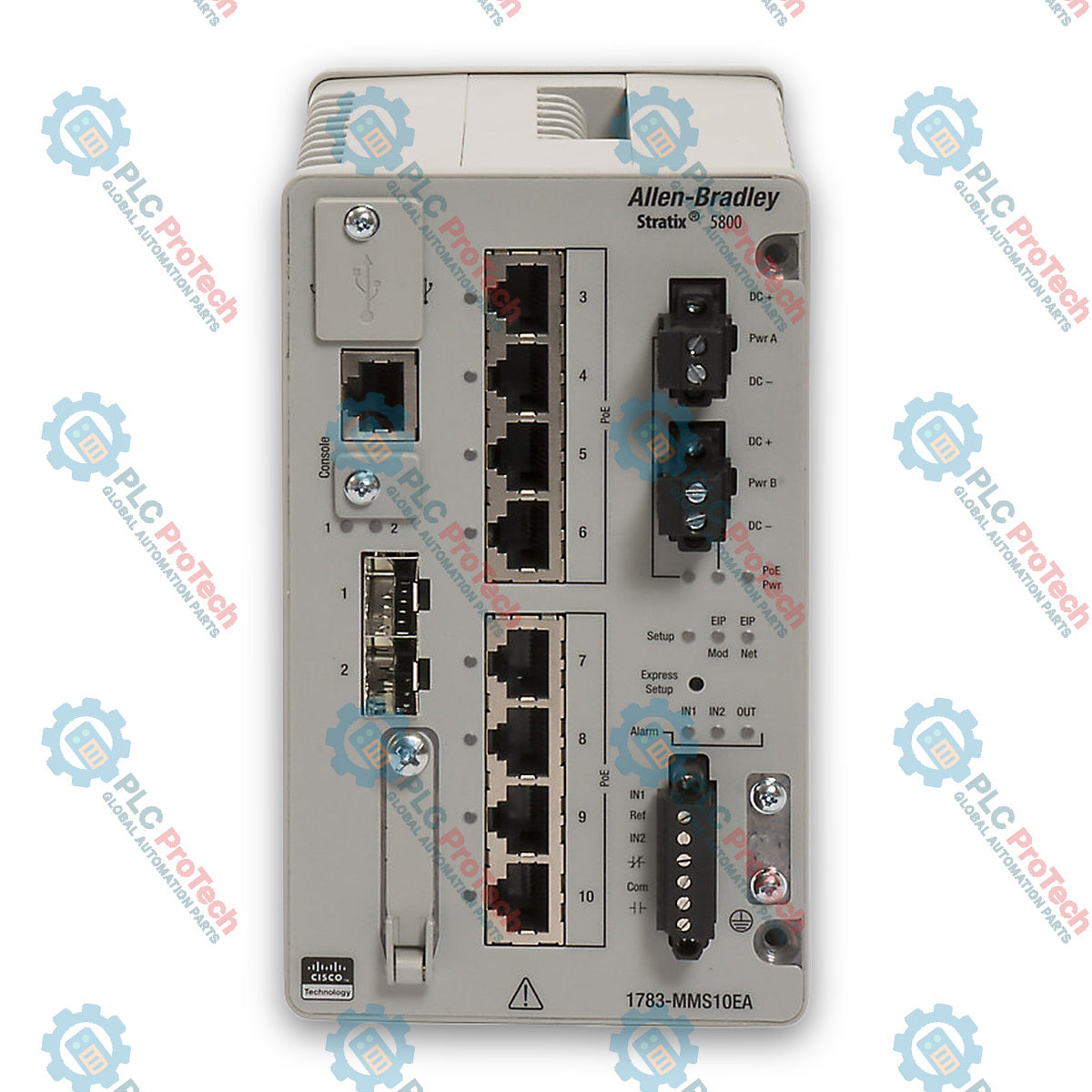

Allen-Bradley 1783-MMS10 Stratix 5800 Managed-Ethernet-Switch

Beschreibung

Der Allen-Bradley 1783-MMS10 ist ein leistungsstarker verwalteter industrieller Ethernet-Switch aus der Ethernet-Switch-Familie Stratix 5800. Als modulare Basiseinheit konzipiert, dient er als Netzwerk-Backbone mit hoher Portdichte für anspruchsvolle industrielle Automatisierungs-, Steuerungs- und Prozessumgebungen. Mit Firmware für Layer-2-Switching bietet er an allen Schnittstellen Gigabit-Geschwindigkeit und gewährleistet eine deterministische Kommunikation sowie die Verarbeitung von Echtzeitdaten.

Die Hardware bietet insgesamt 10 Basisports: 8 Kupferports als RJ45-Ports mit 10/100/1000 Mbit/s sowie 2 Small-Form-factor-Pluggable-(SFP-)Steckplätze für Glasfaser-Transceiver mit 100/1000 Mbit/s. Als modulare Basiseinheit unterstützt der 1783-MMS10 eine seitliche Erweiterung mit einem kompatiblen Stratix-5800-Erweiterungsmodul und erhöht so die Gesamtdichte auf bis zu 26 Ports.

Der gemeinsam von Rockwell Automation und Cisco Systems entwickelte Switch nutzt das integrierte Betriebssystem Cisco IOS-XE. Diese Architektur verbindet Operational-Technology- (OT) und Information-Technology- (IT-)Teams, indem sie eine nahtlose Verwaltung über vertraute CLI-Tools für Unternehmensnetzwerke, IT-Sicherheitsframeworks und industrielle Integrationstools wie Studio-5000-Add-on-Profile (AOPs) und FactoryTalk-View-Faceplates ermöglicht.

Funktionen

• Gigabit-Ethernet-Architektur: Liefert über alle 8 Kupfer-RJ45-Ports und 2 SFP-Glasfasersteckplätze die volle Gigabit-Geschwindigkeit und unterstützt damit OT-Anwendungen mit hoher Bandbreite.
• Modulares Basisdesign: Fungiert als modulare Basiseinheit und unterstützt ein Erweiterungsmodul, um die Gesamtzahl der Ports auf bis zu 26 zu erhöhen.
• Betriebssystem Cisco IOS-XE: Integriert eine gemeinsam mit Cisco entwickelte Grundlage für Netzwerksicherheit, Management und Routing auf Unternehmensniveau.
• Integrierte Premier-Architektur: Lässt sich nativ in Studio 5000 mithilfe von Add-on-Profilen (AOPs) mit vordefinierten Logix-Tags und FactoryTalk-View-Faceplates zur Statusüberwachung und Alarmierung konfigurieren.
• Cybersicherheitskonformität: Erfüllt die globalen IEC-62443-4-2-Standards für industrielle Cybersicherheit und ermöglicht einen verbesserten Schutz von Domänen sowie eine kontrollierte Verkehrsfreigabe.
• Industriegehäuse: Ausgestattet mit einem Industriegehäuse der Schutzart IP30, das für eine sichere Montage auf DIN-Schienen in anspruchsvollen Industrie-Schaltschränken ausgelegt ist.

Anwendungen

• Hochleistungsnetzwerke für Endgeräte: Verbindet programmierbare Automatisierungssteuerungen (PACs), Mensch-Maschine-Schnittstellen (HMIs), Antriebe und I/O-Racks, die Gigabit-Bandbreite benötigen.
• Modularer Netzwerkausbau: Ideal für Schaltschränke, die flexible und skalierbare Porterweiterungen über modulare Erweiterungseinheiten benötigen, ohne die Basisinfrastruktur auszutauschen.
• OT/IT-Unternehmensintegration: Dient als industrieller Access-Switch, der Automatisierungsnetzwerke in der Produktionsebene mithilfe standardmäßiger Cisco-Tools und Sicherheitsrichtlinien mit Unternehmens-IT-Backbones verbindet.

Technische Spezifikationen

Allgemein

Portkonfiguration

Konformität von Software und Sicherheit

Anschlüsse / Schnittstellen

Installationsrichtlinien

1. Umgebungsinspektion: Überprüfen Sie vor der Montage, ob das Schaltschrankgehäuse die Schutzart IP30 und die zulässigen Betriebstemperaturgrenzen erfüllt.
2. Montage auf DIN-Schiene: Rasten Sie den 1783-MMS10 sicher auf einer standardmäßigen 35-mm-DIN-Schiene ein. Sorgen Sie für ausreichenden vertikalen Abstand zur Belüftung und für Biegeradien der Kabel.
3. Anbringen des Erweiterungsmoduls: Wenn Sie ein Stratix 5800-Erweiterungsmodul (z. B. der Serie 1783-MMX) verwenden, verbinden und verriegeln Sie die Erweiterungseinheit mechanisch an der Seite des Basisswitches, bevor Sie sie an der Schiene befestigen und die Stromversorgung anschließen.
4. Erdung: Verbinden Sie einen niederimpedanten Funktionserdungsleiter mit der Erdungsklemme, um eine ordnungsgemäße Abschirmung gegen elektromagnetische Störungen (EMI) sicherzustellen.
5. Verkabelung und SFPs: Verbinden Sie geschirmte Twisted-Pair-Ethernetkabel (STP) mit den Kupferports. Setzen Sie kompatible SFP-Module in die optischen Steckplätze ein, bis sie vollständig einrasten, bevor Sie die Glasfaserkabel anschließen.

Konfiguration und Verwaltung

• Integration in Studio 5000 Logix Designer: Laden Sie das entsprechende Add-on-Profil (AOP) in Studio 5000 herunter und installieren Sie es, um Switch-Einstellungen zu konfigurieren, Logix-Tags automatisch zu generieren und den Portstatus direkt in der Steuerungsanwendung zu überwachen.
• Schnittstellen für die Netzwerkverwaltung: Greifen Sie über die Cisco-Befehlszeilenschnittstelle (CLI), die Web-Benutzeroberfläche oder IT-Mitarbeitern vertraute SNMP-Verwaltungstools auf die Geräteeinrichtung zu.
• Industrielle Faceplates: Stellen Sie vordefinierte FactoryTalk View-Faceplates für visuelle Echtzeitdiagnosen, die Überwachung des Portstatus und die Alarmierung bei Netzwerkfehlern bereit.
