Allen-Bradley

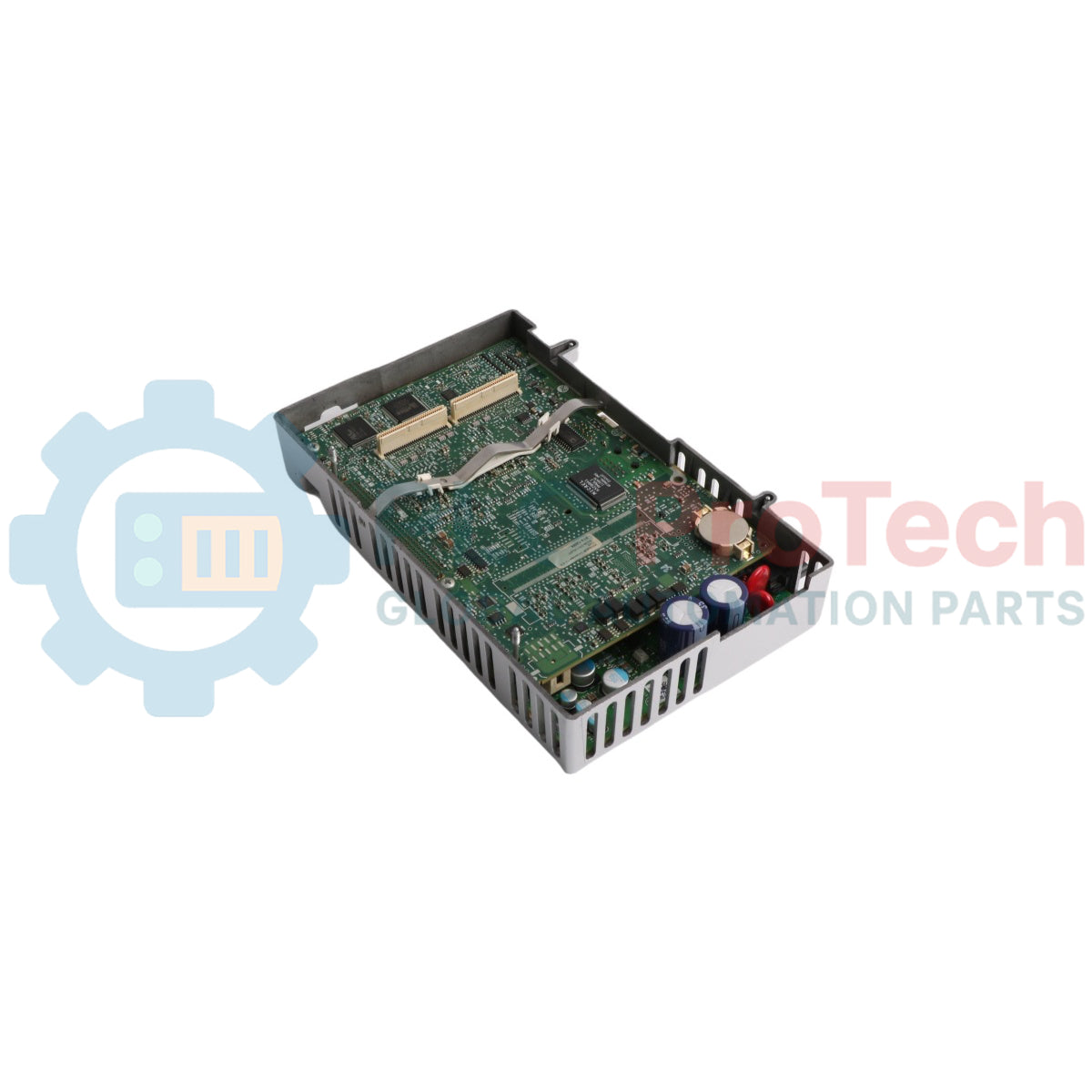

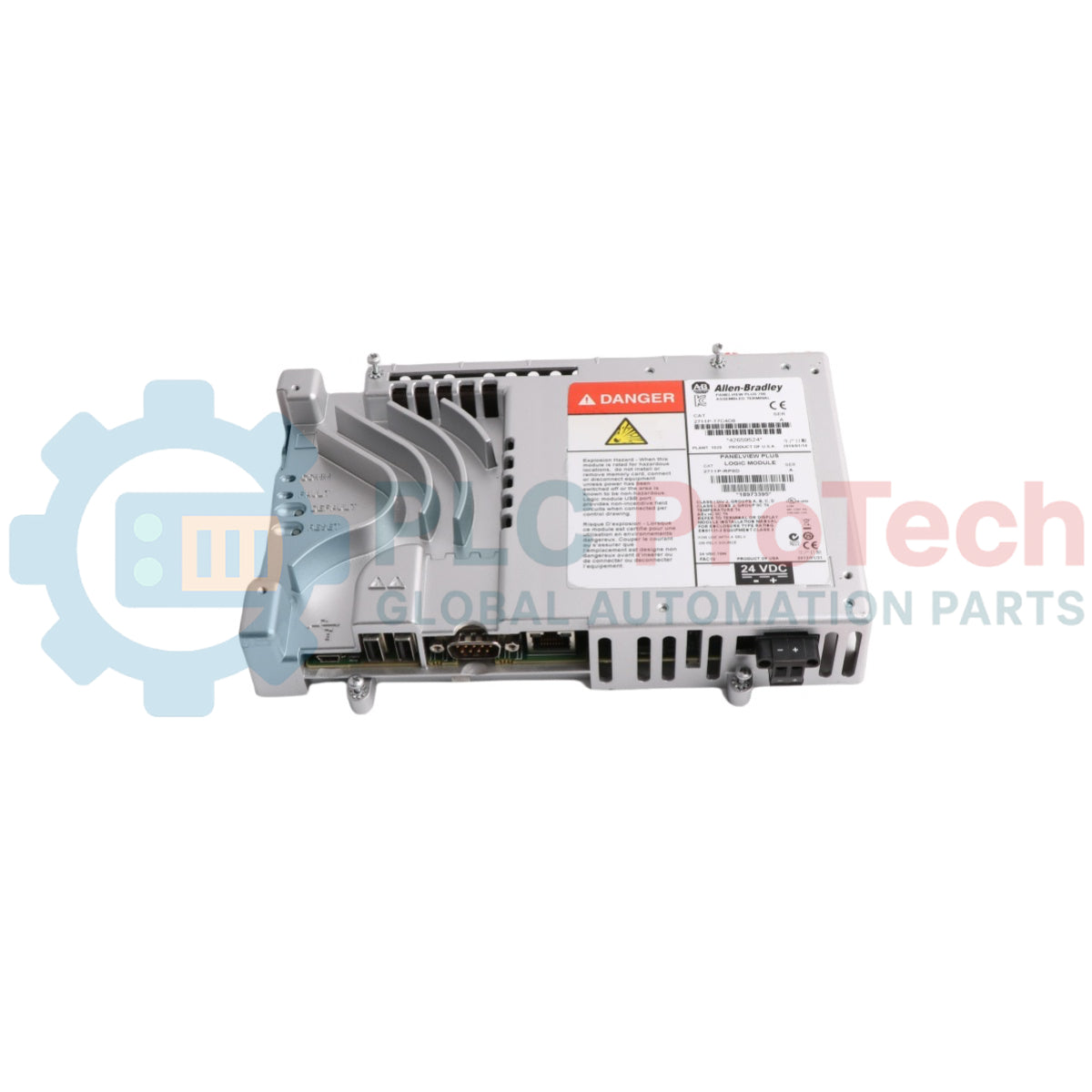

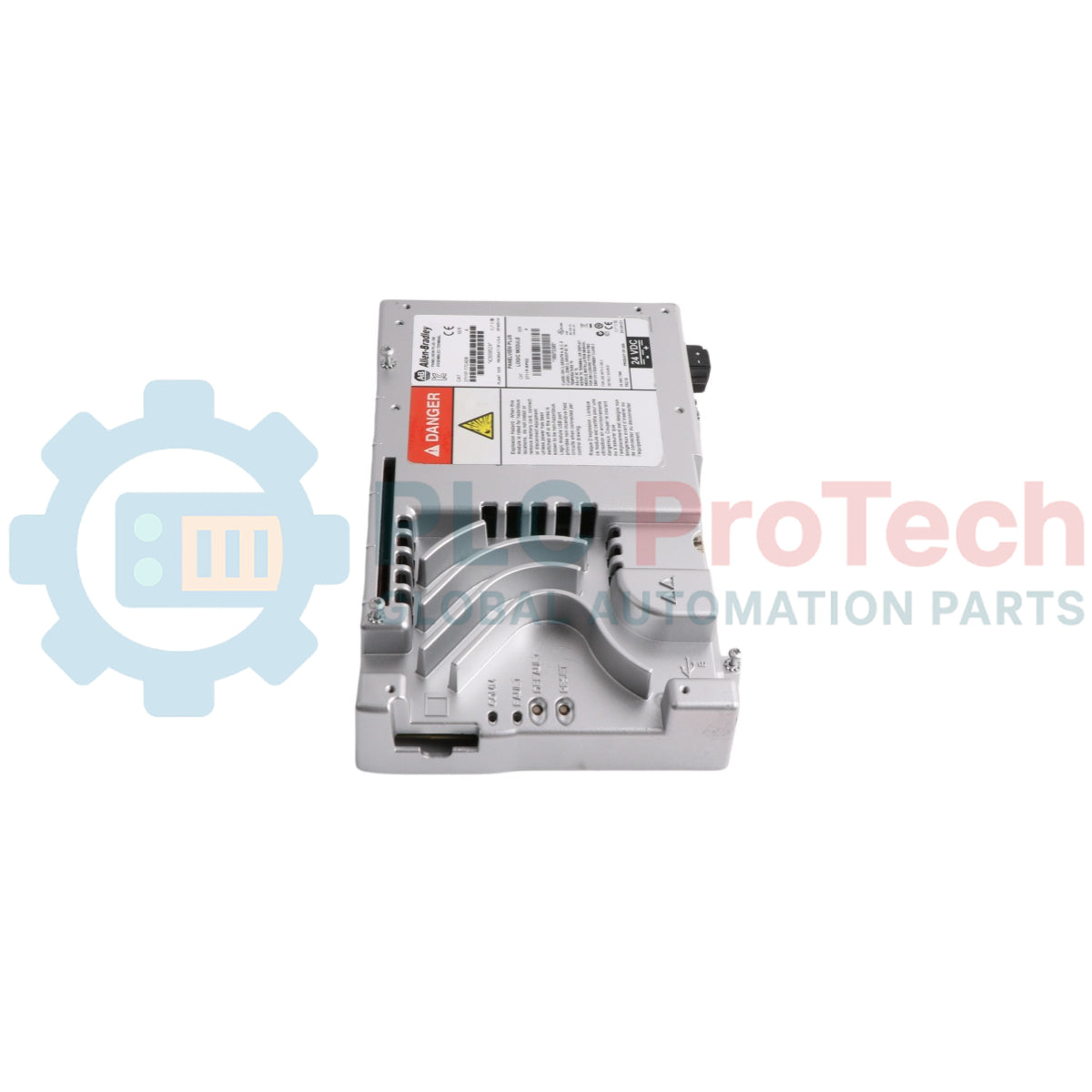

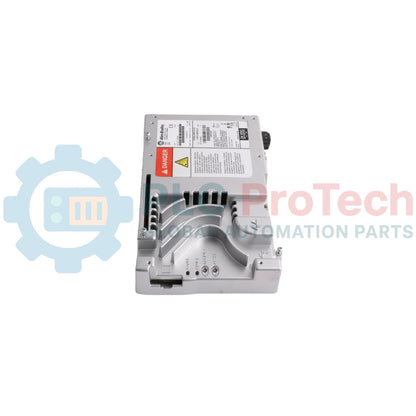

Allen-Bradley 2711P-RP8D PanelView Plus 6 700–1500 Logikmodul

SKU 2711P-RP8D

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Allen-Bradley

  • Produkt-Nr.: 2711P-RP8D

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: HMI-Logikmodule

  • Strichcode: 8537101190

  • Zahlung: T/T, Western Union

  • Gewicht: 900g

  • Abmessungen: 230 x 140 x 55 mm (B x H x T)

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Das 2711P-RP8D ist ein mit Gleichstrom betriebenes Logikmodul für PanelView-Plus-6-Terminals 700–1500. Es stellt die für das Bedienerterminal erforderlichen Verarbeitungs-, Speicher-, Betriebssystem-, Kommunikations- und Speicherfunktionen bereit.

Das Modul wird an einem kompatiblen 700-, 1000-, 1250- oder 1500-Anzeigemodul befestigt. Die modulare Konstruktion unterstützt die Installation vor Ort, den Austausch von Komponenten und die Konfiguration des Terminals, ohne die komplette Bedienerschnittstelle austauschen zu müssen.

Das Logikmodul führt FactoryTalk-View-Machine-Edition-Anwendungen unter Windows CE 6.0 aus. Es unterstützt FactoryTalk ViewPoint für browserbasierten Zugriff auf eine laufende HMI-Anwendung.

Die integrierten Kommunikationsressourcen umfassen Ethernet, RS-232 und zwei USB-Host-Anschlüsse. Eine separate Netzwerkschnittstelle nimmt optionale Kommunikationsmodule für zusätzliche Netzwerkverbindungen auf.

Funktionen

  • Modulares, vor Ort austauschbares Logikmodul
  • Kompatibel mit separat bestellten Anzeigemodulen
  • Unterstützt Terminalkonfigurationen für 700, 1000, 1250 und 1500
  • Führt FactoryTalk-View-Machine-Edition-HMI-Anwendungen aus
  • Unterstützt den Fernzugriff über FactoryTalk ViewPoint
  • Netzwerkschnittstelle für optionale Kommunikationsmodule
  • Unterstützung für die Speicherung auf Secure-Digital-Karten
  • Batteriegepufferte Echtzeituhr
  • Anzeigen für Kommunikations- und Fehlerstatus
  • Rücksetzschalter zum Neustart des Terminals
  • Standardschalter für Wartungsarbeiten
  • Kompatibel mit dem hochhellen 1250-Anzeigemodul



Anwendungen

  • HMI-Anwendungen auf Maschinenebene
  • Überwachung und Steuerung durch Bediener
  • Visualisierung des Prozessstatus
  • Schnittstellen für Produktionsanlagen
  • Reparatur von PanelView-Plus-6-Terminals
  • Austausch vorhandener Terminalkomponenten
  • Konfiguration und Upgrades von HMI-Systemen
  • Visualisierung von Rockwell-Automation-Steuerungen
  • Remote-HMI-Überwachung über FactoryTalk ViewPoint

Bestellinformationen

Parameter Informationen
Katalognummer 2711P-RP8D
Eindeutige Produktkennung 2711P-RP8D
UPC 612598876877
Produktbeschreibung PanelView Plus 6 700–1500 Logikmodul
Stromeingang Gleichstrom
Funktionskonfiguration Windows CE 6.0, keine Optionen für erweiterte Funktionen
Geschätzte Vorlaufzeit 11 Tage
Standardgarantiedauer 1 Jahr
Ursprungsland Vereinigte Staaten von Amerika
Lebenszyklusstatus Eingestellt
Einstellungsdatum 30. September 2023
Ersatzkategorie Technischer Ersatz

Technische Spezifikationen

Allgemein

Parameter Spezifikation
Marke Allen-Bradley
Katalognummer 2711P-RP8D
Produkttyp HMI-Logikmodul
Produktfamilie PanelView Plus 6
Kompatibler Terminalbereich 700, 1000, 1250 und 1500
Stromversorgungskonfiguration Gleichstrom
Ursprungsland Vereinigte Staaten von Amerika
Marine-Zertifizierung Für den Marinebereich zertifiziert

Speicher und Software

Parameter Spezifikation
RAM 512 MB
Nichtflüchtiger Speicher 512 MB
Freier Benutzerspeicher Ca. 79 MB
Betriebssystem Windows CE 6.0
HMI-Runtime FactoryTalk View Machine Edition Runtime, Version 6.0 oder höher
Remote-HMI-Software FactoryTalk ViewPoint, Version 1.2 oder höher
Erweiterte Funktionen Nicht enthalten

Stromversorgungsanforderungen

Parameter Spezifikation
Stromversorgungstyp Galvanisch getrennter Gleichstrom
Nenneingangsspannung 24 V DC
Eingangsspannungsbereich 18...32 V DC
Maximale Leistungsaufnahme der Klemme Maximal 70 W
Maximaler Strom bei 24 V DC 2,9 A
Verpolungsschutz Intern geschützt

Kommunikation

Parameter Spezifikation
Ethernet-Anschluss 10/100 BaseT, Auto MDI/MDI-X
Ethernet-Funktion Controllerkommunikation
Serieller Anschluss RS-232
RS-232-Funktionen Controllerkommunikation, Drucken und Dateiübertragung
USB-Host-Anschlüsse Zwei USB-2.0-Hochgeschwindigkeitsanschlüsse Typ A
Schnittstelle für optionales Modul Netzwerkschnittstellenstecker für ein optionales Kommunikationsmodul
Optionale Netzwerkunterstützung DH+/DH-485, ControlNet oder zusätzliches Ethernet über das entsprechende Kommunikationsmodul

Speicher und Hardware

Parameter Spezifikation
Wechselspeicher Secure-Digital-Kartensteckplatz
Unterstützte SD-Karten 1784-SDx und 1784-SDHCx
Echtzeituhr Batteriegepuffert
Erweiterung Ein PCI-Steckplatz
Statusanzeige Kommunikations- und Fehleranzeigen
Wartungsbedienelemente Reset-Schalter und Standardschalter

Anschlüsse/Schnittstellen

Schnittstelle Funktion
DC-Stromeingang Verbindet die isolierte 18...32-V-DC-Stromversorgung
Ethernet-Anschluss Bietet 10/100-BaseT-Controller- und Netzwerkkommunikation
RS-232-Anschluss Unterstützt Controllerkommunikation, Drucken und Dateiübertragung
USB-Host-Anschluss 1 Verbindet unterstützte USB-Peripheriegeräte
USB-Host-Anschluss 2 Verbindet unterstützte USB-Peripheriegeräte
Schnittstelle für Kommunikationsmodul Nimmt ein optionales Netzwerkkommunikationsmodul auf
SD-Kartensteckplatz Nimmt unterstützte Secure-Digital-Speicherkarten auf
Steckverbinder des Anzeigemoduls Verbindet das Logikmodul mit dem kompatiblen Anzeigemodul
PCI-Steckplatz Unterstützt die interne Erweiterungsanordnung
Erdungsanschluss Stellt über die Klemmenbaugruppe die erforderliche niederohmige Erdungsverbindung bereit

Installationsrichtlinien

  • Trennen Sie die Stromversorgung der Klemme, bevor Sie das Logikmodul installieren oder austauschen.
  • Trennen Sie vor dem Austausch alle Stromversorgungs- und Kommunikationskabel.
  • Tragen Sie beim Umgang mit dem Modul ein zugelassenes Erdungsarmband.
  • Verwenden Sie nach Möglichkeit einen Arbeitsplatz mit Schutz gegen elektrostatische Entladung.
  • Berühren Sie keine Steckverbinder, Pins oder internen Schaltungskomponenten.
  • Legen Sie das Anzeigemodul mit der Vorderseite nach unten auf eine saubere, ebene und stabile Oberfläche.
  • Richten Sie die Steckverbinder des Logikmoduls an den Steckverbindern des Anzeigemoduls aus.
  • Drücken Sie das Modul nach unten, bis es fest sitzt.
  • Ziehen Sie die vier unverlierbaren Schrauben mit 0,58 N.m (5...7 lb.in) fest.
  • Entfernen Sie ein installiertes Kommunikationsmodul, bevor Sie das Logikmodul austauschen.
  • Bringen Sie das Logikmodul an, bevor Sie ein optionales Kommunikationsmodul installieren.
  • Schließen Sie Kommunikationskabel nicht an und trennen Sie sie nicht, während Spannung anliegt.
  • Verwenden Sie bei Bedarf ein separates 24-V-DC-SELV- oder PELV-Netzteil.
  • Verbinden Sie die Klemmenbaugruppe mit einer niederohmigen Erdung.
  • Verbinden Sie DC+ oder DC- nicht mit der Erdungsklemme.
  • Lagern Sie unbenutzte Module in statisch geschützter Verpackung.

Konformität und Zertifizierungen

Zertifizierung Status
Marine-Zertifizierung Für den Marinebereich zertifiziert

FAQ

Welche Terminals unterstützen das Modul?

Das Modul unterstützt die Terminalkonfigurationen PanelView Plus 6 700, 1000, 1250 und 1500.

Welche Stromversorgung benötigt das Modul?

Das Modul verwendet eine galvanisch getrennte 24-V-DC-Versorgung mit einem Eingangsspannungsbereich von 18 bis 32 V DC.

Wie viel Speicher ist installiert?

Das Modul verfügt über 512 MB RAM und 512 MB nichtflüchtigen Speicher; für Benutzeranwendungen stehen etwa 79 MB zur Verfügung.

Welche Kommunikationsschnittstellen sind verfügbar?

Das Modul umfasst Ethernet, RS-232, zwei USB-2.0-Hostanschlüsse und eine Schnittstelle für ein optionales Kommunikationsmodul.

Umfasst das Modul erweiterte Windows-CE-Funktionen?

Nein. Diese Katalognummer verwendet Windows CE 6.0 mit dem Standardsatz an Funktionen und umfasst nicht die erweiterten Funktionsoptionen.
