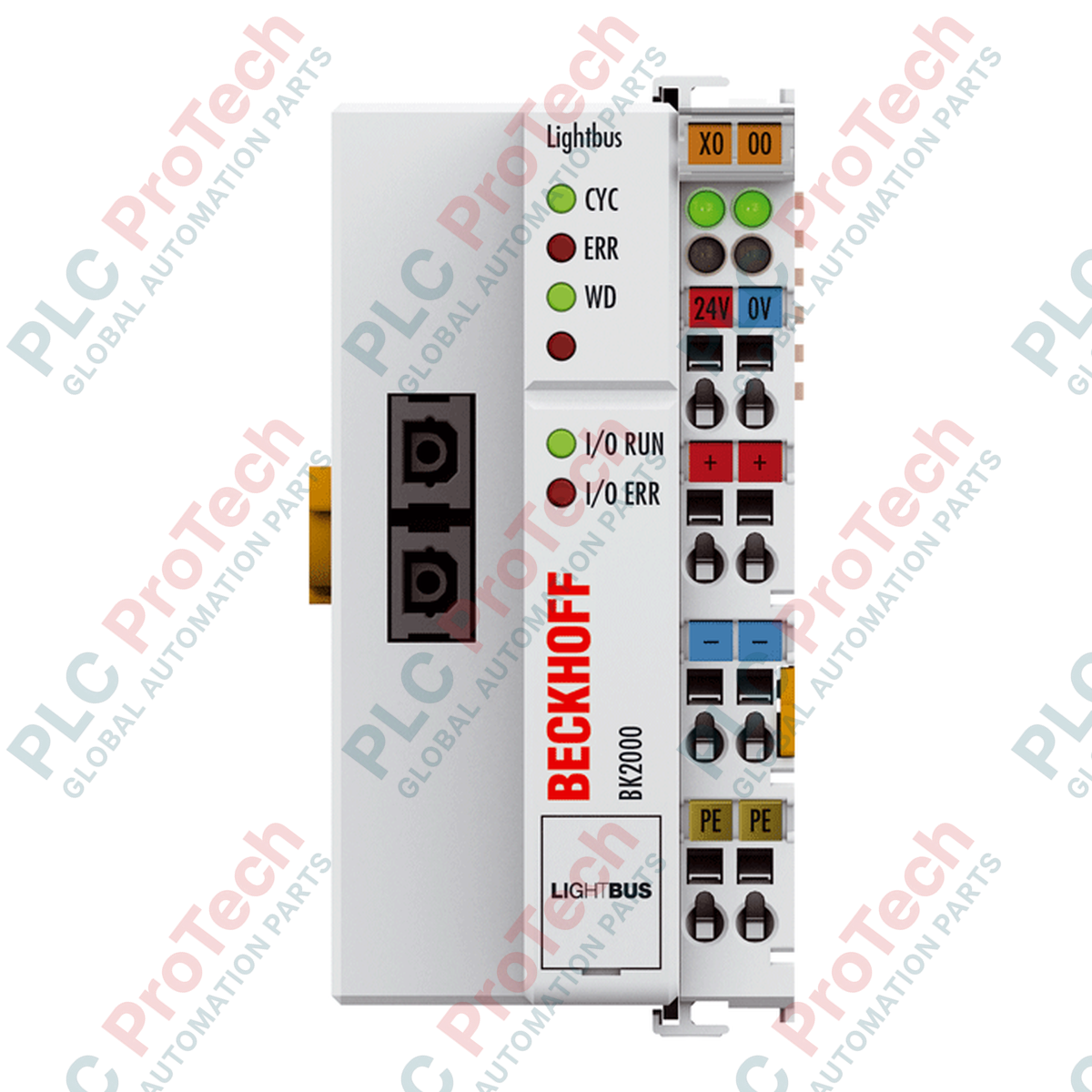

BECKHOFF BK2000 Lightbus-Buskoppler

Beschreibung

Der für deterministische Kommunikation in Umgebungen mit hoher Störbelastung entwickelte BECKHOFF BK2000 Lightbus-Bus-Koppler dient als dezentrale Schnittstelle zwischen dem faseroptischen Lightbus-System und modularen Beckhoff-Bus-Terminals. Das Gerät konfiguriert und ordnet die digitalen, analogen und speziellen Prozesssignale von bis zu 64 angeschlossenen E/A-Klemmen automatisch direkt dem Speicher des Steuerungssystems zu. Durch die Verwendung faseroptischer Übertragungsmedien gewährleistet das Modul vollständige galvanische Trennung, hohe Störfestigkeit und schnelle Datenübertragungsraten von 2,5 MBaud. Diese Konfiguration eignet sich besonders für komplexe, geografisch verteilte Steuerungsarchitekturen, in denen elektrische Störungen und Erdschleifen häufig auftreten.

Merkmale

• Integriert eine spezielle Lightbus-Lichtfaserschnittstelle für schnelle, störungsfreie industrielle Kommunikation.
• Unterstützt den direkten Anschluss von bis zu 64 Beckhoff-Bus-Terminals an einen einzelnen Knoten.
• Stellt einen internen K-Bus-Ausgangsstrom von bis zu 1,75 A zur Versorgung der Logik angeschlossener E/A-Klemmen bereit.
• Ausgestattet mit einer integrierten Konfigurationsschnittstelle, die mit dem Softwaretool KS2000 kompatibel ist.
• Verfügt über integrierte, galvanisch getrennte 24-V-DC-Stromkontakte zur zuverlässigen Stromverteilung an Peripheriegeräte.
• Robustes Gehäuse gemäß IP20 mit kompakter Montageausführung für die DIN-Schiene.

Anwendungen

• Verteilte Steuerungsnetzwerke in Hochspannungs- und Stromerzeugungsanlagen.
• Automobilmontagelinien, die starker elektromagnetischer Störungen durch Schweißarbeiten ausgesetzt sind.
• Telemetrie in Wasser- und Abwasseraufbereitungsanlagen.
• Schwere Maschinen und Verpackungsanlagen, die robuste, galvanisch getrennte E/A-Knoten erfordern.

Technische Daten

Installationsrichtlinien

• Montieren Sie den Koppler auf einer standardmäßigen 35-mm-DIN-Schiene (EN 60715), indem Sie ihn einrasten, bis er sicher befestigt ist.
• Stellen Sie sicher, dass das System vollständig spannungsfrei ist, bevor Sie die 24-V-DC-Steuerspannung oder die Peripherieverdrahtung anschließen.
• Beachten Sie die Mindestradien für alle angeschlossenen Lightbus-Lichtwellenleiterkabel, um eine Signaldämpfung oder physische Beschädigung zu vermeiden.
• Halten Sie die Lüftungsschlitze an der Ober- und Unterseite des Gehäuses frei, um eine ordnungsgemäße thermische Konvektion zu ermöglichen.
• Stellen Sie sicher, dass die Gesamtstromaufnahme aller angeschlossenen Busklemmen den maximalen K-Bus-Strom von 1,75 A nicht überschreitet. Verwenden Sie bei Bedarf Einspeiseklemmen.

Konformität und Zertifizierungen

• CE
• IEC 68-2-6 (Vibrationsfestigkeit)
• IEC 68-2-27 (Stoßfestigkeit)
• EN 61000-4-4 / EN 61000-4-2 (Normen zur elektromagnetischen Verträglichkeit)
