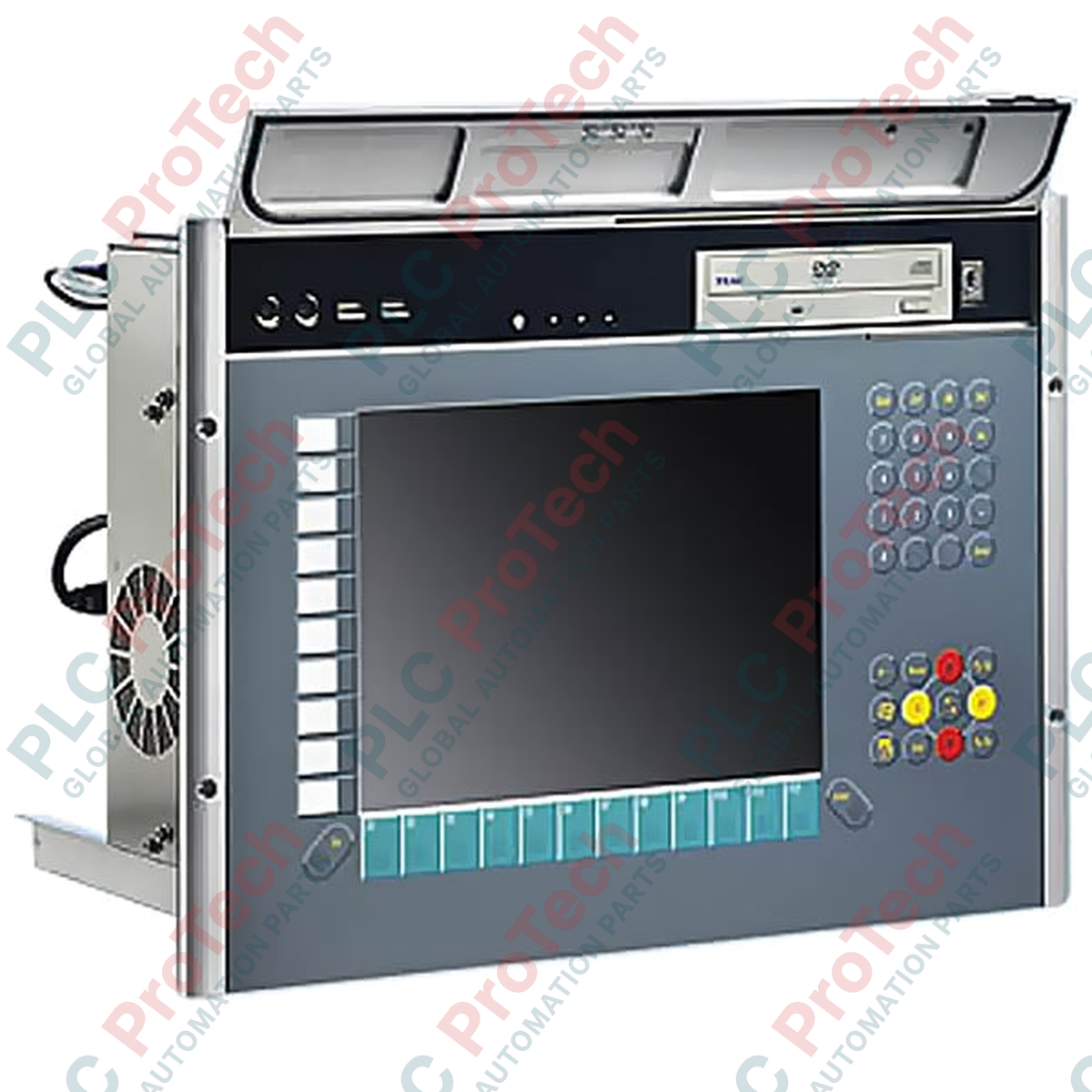

Beckhoff C3350-0060 Panel-PC der C3350-Serie, 19 Zoll

Beschreibung

Der industrielle Panel-PC Beckhoff C3350-0060 ist als hochzuverlässiger Visualisierungs- und Steuerungsknoten konzipiert und für die Installation in standardmäßigen 19-Zoll-Schaltschränken ausgelegt. Dieses robuste System mit 10 Höheneinheiten (HE) unterstützt leistungsstarke ATX-Motherboards und ist vollständig über die Frontblende zugänglich, um Ausfallzeiten bei Wartungsarbeiten vor Ort zu minimieren. Für anspruchsvolle Umgebungen ausgelegt, verfügt das System über eine stabile mechanische Kartenhalterung, die Erweiterungsmodule gegen starke industrielle Vibrationen sichert und so den kontinuierlichen Betrieb von Echtzeit-Automatisierungsarchitekturen auf Basis von TwinCAT gewährleistet.

Funktionen

• Architektur mit Frontzugriff: Ermöglicht den bequemen Zugriff von der Vorderseite auf alle internen Komponenten, Speicherlaufwerke und Erweiterungssteckplätze, sodass das Gerät bei Wartungsarbeiten nicht aus dem Schaltschrank herausgezogen werden muss.
• Robuste Motherboard-Kapazität: Verfügt über einen Prozessorkern mit 7 Steckplätzen zur Aufnahme standardmäßiger industrieller ATX-Motherboards.
• Werkzeuglose Kartenarretierung: Verfügt über integrierte Kartenhalter mit werkzeugloser Betätigung, die Erweiterungskarten sicher gegen Stöße und Vibrationen fixieren.
• Robuste Erweiterungsoptionen: Ausgestattet mit 3 PCI-Steckplätzen für Karten in voller Länge und 4 PCI-Express-Steckplätzen (unterstützt Karten mit einer Länge von bis zu 240 mm) für die umfassende Integration von Feldbus-, Kommunikations- oder Bildaufnahmekarten.
• Umgebungsabdichtung: Ausgestattet mit einer Frontblende in Schutzart IP65 zum Schutz vor dem Eindringen von Staub und Feuchtigkeit sowie einem Gehäuse an der Rückseite in Schutzart IP20.

Anwendungen

• Zentralisierte Anlagenvisualisierung und SCADA-Leitstandausführung in anspruchsvollen Industrieumgebungen.
• Leistungsstarke Echtzeit-Maschinensteuerung und Mehrachs-Bewegungsplanung mit TwinCAT.
• Aggregierte Datenerfassung, industrielle Bildverarbeitung und Edge-Gateway-Computing.
• Standardmäßige 19-Zoll-Schaltschränke mit Bedien- und Steuergeräten, die eine lokale, langlebige Mensch-Maschine-Schnittstelle (HMI) erfordern.

Technische Daten

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle und Kompatibilität

Der Beckhoff C3350-0060 verfügt über ein hochgradig standardisiertes physisches 10-HE-ATX-Layout. Achten Sie beim Austausch älterer C33xx-Steuerungscomputer genau auf die BIOS-Konfigurationen und die integrierte Motherboard-Generation. Neuere Revisionen dieses Modells erfordern möglicherweise aktualisierte TwinCAT-Treiber oder bestimmte Einstellungen für Echtzeit-Ethernet-(RT-Ethernet-)Karten, um den ursprünglichen Zykluszeiten älterer Steuerungen zu entsprechen.

Anwendungsprobleme und technische Hinweise

Obwohl die Frontplatte nach IP65 klassifiziert ist, arbeitet die Rückseite dieses Computers mit Schutzart IP20. Stellen Sie sicher, dass das 19-Zoll-Rackgehäuse eine ausreichende Wärmeabfuhr gewährleistet. Eine aktive Belüftung an der Rückseite des Schranks wird empfohlen, wenn der Computer gleichzeitig mehrere PCIe-Kommunikationskarten mit hoher Leistungsaufnahme betreibt. Halten Sie die nach vorn gerichteten Filtermatten sauber, um eine Einschränkung der Luftzufuhr zu verhindern, die bei anhaltender Prozessorlast zu einer internen thermischen Drosselung führen kann.

Tipps für Inbetriebnahme und Verdrahtung

Stellen Sie sicher, dass die Erdungsklemme des Industriegehäuses direkt mit der Funktionserde-(FE-)Sammelschiene Ihres zentralen Steuerschranks verbunden ist. Verwenden Sie beim Einsetzen von Feldbus-Netzwerkkarten (z. B. EtherCAT-Schnittstellenkarten) das werkzeuglose Kartenklemmsystem, um lose physische Verbindungen durch Umgebungsvibrationen im Schaltschrank zu verhindern. Stellen Sie den TwinCAT-Echtzeitkernel ordnungsgemäß so ein, dass bestimmte Kerne der Steuerungslogik und separate Kerne der HMI-Ausführung zugewiesen werden.
