BECKHOFF C9900-G053 Kompakte Drucktaster-Erweiterung

SKU C9900-G053

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: C9900-G053
Herkunft Deutschland
Produkttyp: Taster-Erweiterungen
Zahlung: T/T, Western Union
Gewicht: 0.5 kg
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

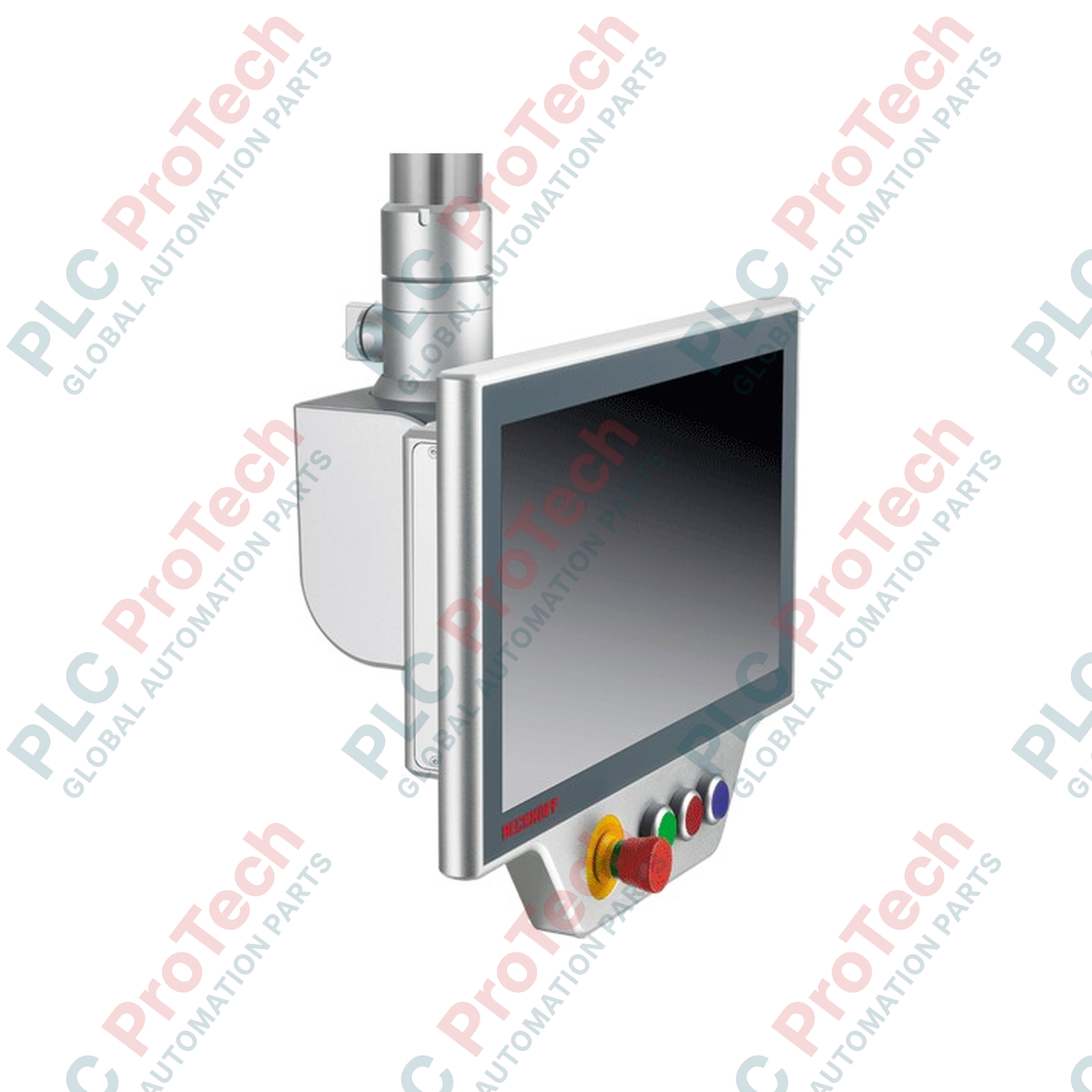

Die BECKHOFF C9900-G053 ist eine kompakte Drucktastenerweiterung zur Montage direkt unterhalb von Multi-Touch-Panels im Querformat an einem Tragarm. Sie stellt physische Bedienelemente und Sicherheitselemente in unmittelbarer Nähe zum HMI-Bildschirm bereit und optimiert dadurch die Maschinensteuerung sowie manuelle Übersteuerungsvorgänge.

Diese Erweiterungseinheit ist mit Multi-Touch-CP39xx-Control-Panels im Querformat sowie mit den Panel-PCs CP32xx-1600 und CP37xx-1600 kompatibel. Durch die Erweiterung des HMI-Rahmens um physische taktile Bedienelemente reduziert die Einheit die Abhängigkeit von einer ausschließlich touchbasierten Navigation bei kritischen Systemfunktionen.

Die Schnittstellenoptionen ermöglichen eine vielseitige Systemintegration. Die einzelnen Drucktasten verfügen über Signallampen und werden über eine Kombination aus USB und einem externen 19-poligen Rundsteckverbinder angeschlossen. Der sicherheitskritische Not-Halt-Taster arbeitet mit direkt öffnenden Kontakten, die über den 19-poligen Steckverbinder zur Verbindung mit Standard-Sicherheitsrelais oder TwinSAFE-Systemen verdrahtet werden.

Funktionen

Für Multi-Touch-CP39xx-Control-Panels im Querformat sowie für die Panel-PCs CP32xx-1600 und CP37xx-1600 ausgelegt.
Horizontale Montageposition direkt unterhalb des HMI-Panels.
Ausgestattet mit hochwertigen runden 30-mm-Drucktasten RAFI RAFIX 22FS+.
Integrierte Signallampen in jeder Drucktaste für eine aktive Rückmeldung an den Bediener.
Enthält einen speziellen Not-Halt-Taster RAFI RAFIX 22FS+.
Drucktastenkappen ermöglichen eine individuelle Kennzeichnung mit einsetzbaren Beschriftungsschildern.

Anwendungen

Bedienerstationen mit für die Tragarmmontage geeigneten Control-Panels und Panel-PCs.
Maschinennahe HMI-Systeme, die physisch verdrahtete Not-Halt-Einrichtungen erfordern.
Industrielle Fertigungsumgebungen, in denen häufig verwendete Funktionen physische taktile Drucktasten erfordern.

Technische Daten

Hersteller	BECKHOFF
Modell	C9900-G053
Produkttyp	Kompakte Drucktastenerweiterung
Montageposition	Horizontal, unterhalb des Panels
Kompatible Panels	Multi-Touch-CP39xx-Control-Panels im Querformat, CP32xx-1600, CP37xx-1600 Panel-PCs
Tastentyp	RAFI RAFIX 22FS+, rund, 30 mm
Not-Halt-Taster	1 x RAFI RAFIX 22FS+ Not-Halt
Beschriftung	Einsetzbare Beschriftungsschilder für Drucktastenkappen
Kommunikation der Drucktasten	1 Schaltkontakt über USB, 1 Schaltkontakt über 19-poligen Rundsteckverbinder je Taste
Anschluss des Not-Halts	Öffnerkontakte über 19-poligen Rundsteckverbinder
Schnittstelle der Signallampen	Steuerung über USB (optional: über 19-poligen Rundsteckverbinder)
Hauptanschluss	19-poliger Rundsteckverbinder

Installationshinweise

Überprüfen Sie, ob es sich beim HMI-Panel um ein kompatibles BECKHOFF-CP39xx-Panel im Querformat oder einen kompatiblen Panel-PC (CP32xx-1600 / CP37xx-1600) handelt.
Stellen Sie sicher, dass sämtliche Versorgungsleitungen zum Control-Panel und zu den Hilfsstromkreisen vollständig spannungsfrei sind.
Montieren Sie das Gehäuse des C9900-G053 am unteren Rand des Panelgehäuses und stellen Sie sicher, dass alle Umgebungsdichtungen ordnungsgemäß sitzen, um die Schutzart der Baugruppe aufrechtzuerhalten.
Verbinden Sie die internen Verdrahtungswege mit dem HMI-Panel, einschließlich der internen USB-Verbindung.
Verdrahten Sie den 19-poligen Rundsteckverbinder mit den entsprechenden Maschinensteuerungsleitungen und stellen Sie sicher, dass die Öffnerkontakte des Not-Halts korrekt in den Sicherheitsüberwachungskreis integriert sind.
Sichern Sie alle Kabelbaugruppen und Befestigungselemente, bevor Sie die Anlage mit Spannung versorgen.
Testen Sie jede Drucktaste, jede Signallampe und die Not-Halt-Funktion, um vor der Inbetriebnahme eine korrekte Verdrahtung und Signalgebung zu überprüfen.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Which HMI units are compatible with the BECKHOFF C9900-G053?

The BECKHOFF C9900-G053 is designed for landscape-format multi-touch CP39xx Control Panels, as well as CP32xx-1600 and CP37xx-1600 Panel PCs equipped with a mounting arm connection.

What button components are used on the C9900-G053 push-button extension?

The BECKHOFF C9900-G053 is equipped with round 30 mm RAFI RAFIX 22FS+ push-buttons with integrated signal lamps, as well as one RAFI RAFIX 22FS+ emergency stop button.

How are the electrical contacts and signal lamps wired in the C9900-G053?

For the BECKHOFF C9900-G053, each push-button has one switch contact wired via USB and another via a 19-pin round connector, while signal lamps are controlled via USB (optionally through the 19-pin connector).

How is the emergency stop switch connected on the C9900-G053?

The break contacts for the integrated emergency stop switch on the BECKHOFF C9900-G053 are routed directly through the external 19-pin round connector for safe integration into hardwired or TwinSAFE safety systems.
