Beschreibung

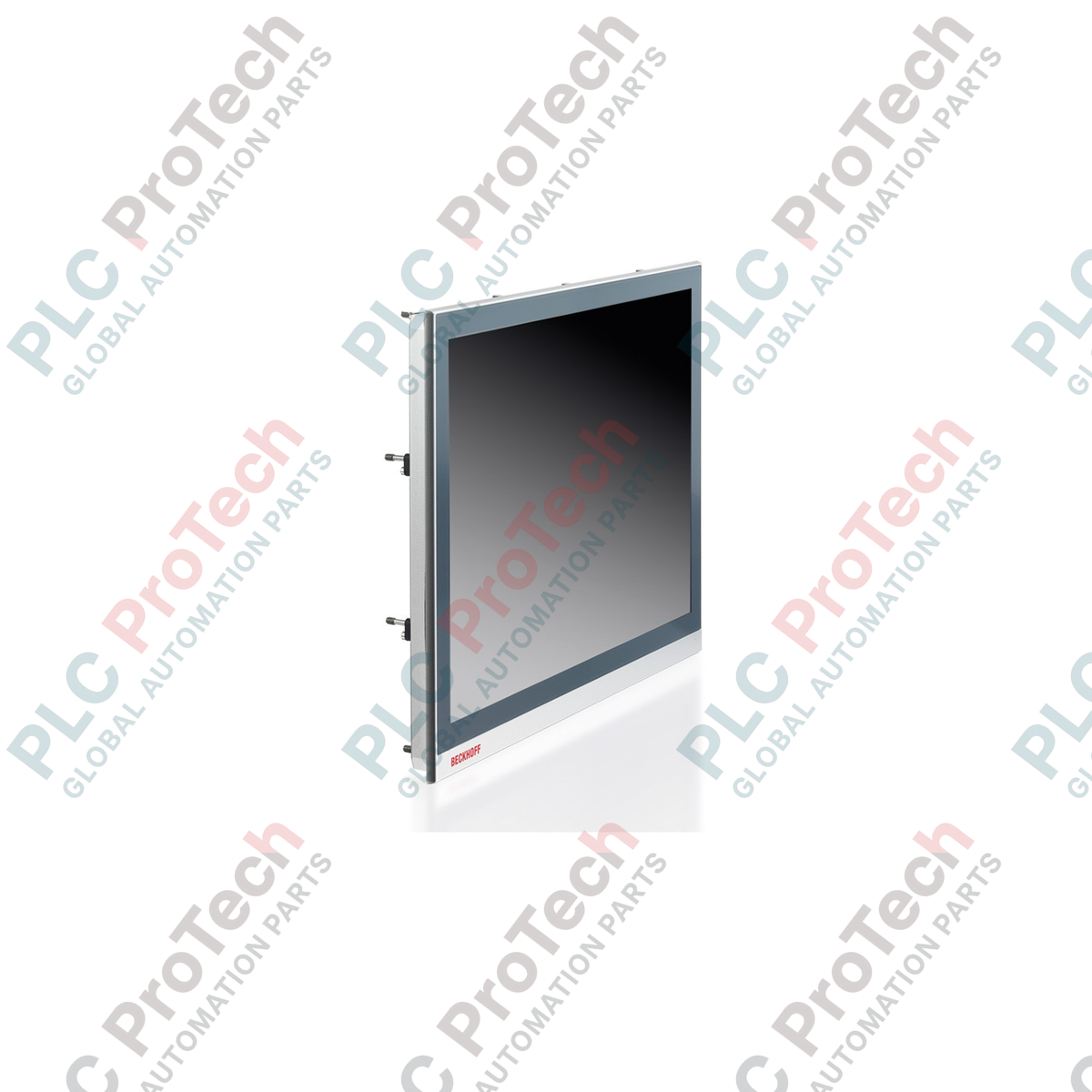

Für die platzsparende Integration in Schaltschränke bietet der Beckhoff CP2619-0000 eine kompakte, leistungsstarke HMI- und SPS-Plattform, die einen ARM-Cortex-A8-Prozessor mit einem robusten 19-Zoll-Multi-Touch-Display kombiniert. Das System wurde speziell für Steuerungs- und Visualisierungsaufgaben in hochautomatisierten Umgebungen entwickelt und läuft mit dem Betriebssystem Windows Embedded Compact 7. Dank der integrierten EtherCAT-Schnittstelle und standardmäßiger industrieller Kommunikation arbeitet es als äußerst zuverlässiger, lüfterloser Controller direkt im Feld. Der hochwertige 19-Zoll-Multi-Finger-Glas-Touchscreen bietet selbst unter anspruchsvollen Bedingungen in der Produktion eine hohe mechanische Belastbarkeit und eine präzise Bedienung.

Funktionen

• Industrielles 19-Zoll-Multi-Touch-Panel mit robuster Glasfront und modernem Aluminiumgehäuse.
• Leistungsfähiger ARM-Cortex-A8-Prozessor mit 1 GHz für die schnelle Ausführung von TwinCAT-Laufzeitsystemen.
• Integriertes nichtflüchtiges NOVRAM mit 128 kByte zur sicheren Speicherung kritischer Prozessvariablen bei Stromausfällen.
• Dedizierte EtherCAT-Master-Schnittstelle on-board für die direkte Hochgeschwindigkeitsverbindung zu lokalen I/O-Knoten.
• Lüfterloses Design mit passiver Konvektionskühlung ohne bewegliche Teile zur Verlängerung der mittleren Zeit zwischen Ausfällen (MTBF).
• Frontseitiger USB-Anschluss für eine komfortable Diagnose vor Ort, Softwareupdates und die Verwaltung von Sicherungskopien.

Anwendungen

• Lokale Visualisierung und Maschinensteuerung in Fertigungslinien der diskreten Fertigung.
• Zentrale Bedienerstationen für Verpackungs-, Holzbearbeitungs- und Montagemaschinen.
• Verteilte HMI-Clients in Materialflusssystemen mit dedizierten TCP/IP-Diensten.
• Dedizierte TwinCAT-2/3-SPS-Ausführungsengine für modulare Steuerungsaufgaben (TwinCAT-Leistungsklasse 30).

Tabelle der technischen Daten

Anschlüsse und Schnittstellen

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle und Kompatibilität

Der CP2619-0000 verwendet ein speziell für ARM-Cortex-A8-Prozessoren entwickeltes Windows Embedded Compact 7 BSP (Board Support Package). Stellen Sie bei der Migration von TwinCAT-2-SPS-Projekten auf diese Hardware sicher, dass alle Zieleinstellungen für die ARM-Plattform und nicht für standardmäßige x86-Architekturen kompiliert werden. Beachten Sie, dass TwinCAT 3 spezielle SPS-Lizenzen erfordert, die auf Geräte der Performance-Klasse 30 zugeschnitten sind, damit die Laufzeitkompilierung und -ausführung auf dieser Plattform möglich ist.

Typische Anwendungsfehler und technische Hinweise

Da dieser Panel-PC auf passive Konvektionskühlung über sein rückseitiges Aluminiumgehäuse angewiesen ist, muss bei der Montage in unbelüfteten Schaltschränken oberhalb, unterhalb und hinter dem Gerät ein Freiraum von mindestens 50 mm eingehalten werden. Der Betrieb dieses Geräts bei über 55 °C löst zum Schutz des ARM-Chipsatzes eine automatische thermische Drosselung des Prozessors aus, was die Echtzeit-Zykluszeiten der SPS in Ihrem EtherCAT-Netzwerk beeinträchtigen kann.

Tipps zur Inbetriebnahme und Verdrahtung

Stellen Sie stets sicher, dass die 3-polige 24-V-Gleichstromklemme mit einer stabilisierten, sauberen Stromquelle versorgt wird. Die PE-Schutzleiterklemme muss über einen Leiter mit niedriger Impedanz und einem Querschnitt von mindestens 2,5 mm2 direkt mit der zentralen Erdungsschiene der Anlage verbunden werden. Um Kommunikationsausfälle im RJ45-EtherCAT-Netzwerk zu verhindern, verwenden Sie ausschließlich doppelt geschirmte industrielle Patchkabel der Kategorie Cat.5e oder Cat.6 mit industriellen Metallsteckern.
